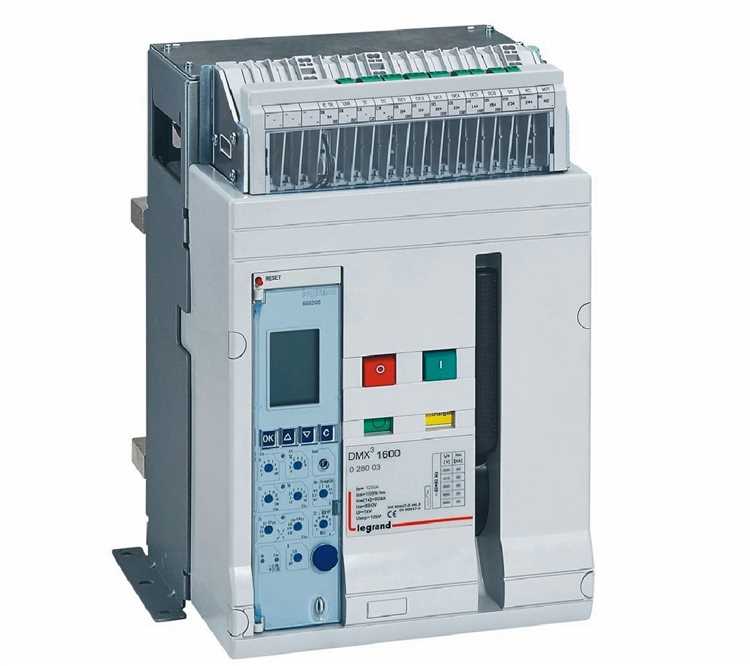

Номинальный ток автоматического выключателя – это максимальное значение тока, при котором устройство способно работать неограниченное время, не отключаясь. Этот параметр обозначается как In и указывается в амперах. Например, автомат с номиналом 16 А способен выдерживать ток до 16 ампер без срабатывания защиты.
Правильный выбор номинального тока зависит от расчетной нагрузки на линию. Для бытовых цепей рекомендуется учитывать мощность подключаемых приборов, с поправкой на одновременность их работы. Например, если суммарная мощность потребителей составляет 3,5 кВт при напряжении 220 В, ток нагрузки будет около 16 А (3500 Вт / 220 В = 15,9 А), следовательно, подойдет автомат на 16 А.
Важно не путать номинальный ток автомата с допустимым током проводника. Если автоматический выключатель выбран с током выше, чем может выдержать кабель, возникает риск перегрева и пожара. Например, медный кабель сечением 1,5 мм² рассчитан на ток не более 19 А при скрытой прокладке, поэтому автомат на 25 А для такой линии недопустим.
При выборе автомата необходимо учитывать не только номинальный ток, но и тип его времятоковой характеристики (B, C или D). Для бытового использования чаще всего применяются автоматы с характеристикой C, так как они обеспечивают надежную защиту при стандартных пусковых токах бытовой техники.

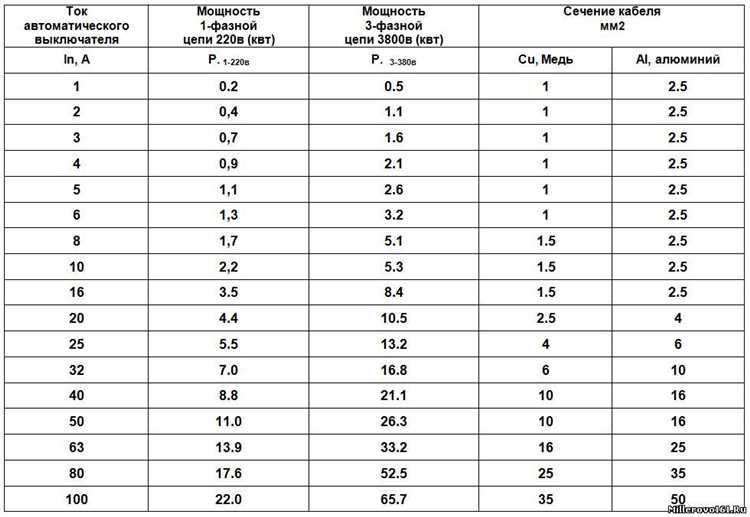

Что означает номинальный ток на корпусе автоматического выключателя
Номинальный ток, указанный на корпусе автоматического выключателя, обозначает максимальное значение тока, которое устройство способно проводить в нормальном режиме без срабатывания теплового расцепителя. Он измеряется в амперах (А) и определяется конструкцией автомата, включая параметры теплового и электромагнитного расцепителей.
Например, если на корпусе указано 16 А, это означает, что автомат рассчитан на продолжительную работу при токе до 16 ампер. При превышении этого значения срабатывает тепловой расцепитель, защищая цепь от перегрузки.
Важно понимать, что номинальный ток не отражает порог мгновенного отключения при коротком замыкании. За это отвечает электромагнитный расцепитель, значение которого зависит от типа автомата (например, B, C или D). Для автомата типа C номиналом 16 А мгновенное срабатывание произойдет при токе от 80 до 160 А.
Выбор автомата только по надписи на корпусе может привести к ошибкам. Номинальный ток должен соответствовать расчетной нагрузке цепи, учитывая параметры проводки, длительность нагрузки и условия эксплуатации. Установка автомата с завышенным номиналом может привести к перегреву проводов и пожару.
При подборе важно учитывать: температура окружающей среды, способ прокладки кабеля, допустимую токовую нагрузку провода. Например, при температуре выше +30 °C реальная пропускная способность автомата снижается, и номинал необходимо корректировать вниз.
Таким образом, значение на корпусе – это не универсальный ориентир, а технический параметр, требующий точного сопоставления с характеристиками защищаемой линии.
Как номинальный ток влияет на отключение при перегрузке
Номинальный ток автоматического выключателя определяет максимальное значение тока, которое устройство способно проводить без отключения. При превышении этого значения включается механизм тепловой или электромагнитной защиты, прерывая цепь. Чем ниже номинал автомата, тем быстрее произойдёт отключение при перегрузке.
Влияние номинального тока на срабатывание автомата при перегрузке зависит от нескольких факторов:
- Тип расцепителя: тепловой элемент реагирует на продолжительные перегрузки, а электромагнитный – на резкие токовые скачки.
- Кратность перегрузки: автомат с номиналом 16 А может не отключиться при токе 17–18 А в течение нескольких минут, но при 24–30 А отключение произойдёт за доли секунды.
- Характеристика срабатывания (тип B, C, D): определяет чувствительность автомата к превышению тока. Например, тип B отключается при токах в 3–5 раз выше номинального, а тип D – только при 10–20-кратном превышении.
При выборе номинального тока необходимо учитывать суммарную нагрузку в цепи. Если автомат выбран с завышенным номиналом, он может не отключиться при опасной перегрузке, что приведёт к перегреву проводки и риску возгорания. Заниженный номинал, наоборот, приведёт к ложным срабатываниям при штатной работе оборудования.
Для стандартной линии освещения с нагрузкой 1,5–2 кВт оптимален автомат на 10 А. Для розеточной группы с нагрузкой до 3,5 кВт – 16 А. Установка автомата должна соответствовать не только предполагаемой нагрузке, но и сечению кабеля, так как допустимый ток зависит и от проводника. Например, кабель 1,5 мм² рассчитан максимум на 16 А, и установка автомата на 20 А создаёт риск перегрева линии.
Таким образом, номинальный ток напрямую определяет, насколько быстро и корректно автомат сработает при перегрузке, обеспечивая защиту линии и предотвращая аварийные ситуации.

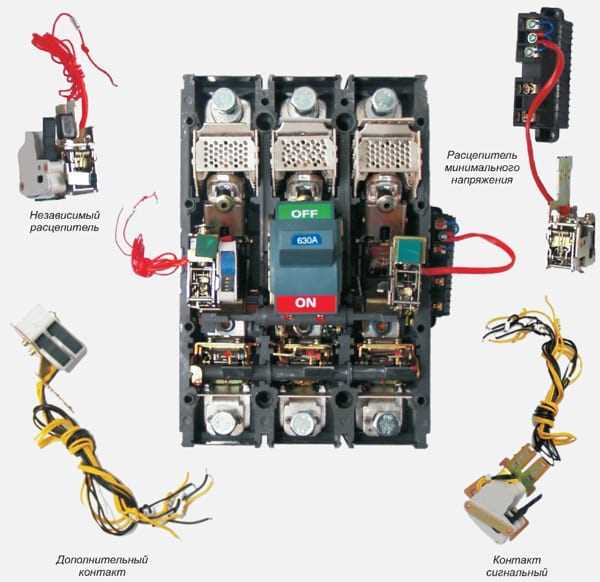

Чем отличается номинальный ток автомата от тока срабатывания
Ток срабатывания – это значение тока, при котором автомат выключается в аварийной ситуации, такой как короткое замыкание или кратковременная перегрузка. Он зависит от характеристики отключения (тип B, C, D), и его значение значительно превышает номинальный ток. Например, для автомата типа C с номиналом 16 A ток срабатывания составляет от 80 A до 160 A (в 5–10 раз больше номинального значения).
Таким образом, номинальный ток определяет, какую нагрузку можно подключать к автомату без риска отключения, а ток срабатывания указывает, при каком превышении произойдёт мгновенное размыкание цепи. Понимание разницы между этими токами необходимо при проектировании и выборе защиты, чтобы избежать ложных срабатываний или перегрева проводки.
Как определить нужный номинальный ток для квартиры или дома
Определение номинального тока автомата начинается с расчета суммарной мощности всех электроприборов, которые могут одновременно работать в квартире или доме. Для этого учитываются устройства с высокой потребляемой мощностью: электрические плиты, водонагреватели, стиральные машины, кондиционеры и прочее.
Мощность указывается на шильдиках приборов в ваттах (Вт) или киловаттах (кВт). Суммарную мощность следует перевести в амперы по формуле: I = P / (U × cosφ), где P – мощность в ваттах, U – напряжение сети (обычно 230 В), а cosφ – коэффициент мощности (принимается 0,95 для бытовой нагрузки).
Например, если суммарная мощность электроприборов составляет 9200 Вт, то ток составит: I = 9200 / (230 × 0,95) ≈ 42 А. В этом случае потребуется автомат на 40 или 50 А, в зависимости от условий прокладки кабеля и допустимого тока по проводке.
Важно учитывать сечение проводов. Например, для медного кабеля сечением 6 мм² предельный ток составляет около 40 А. Если кабель не рассчитан на больший ток, установка автомата на 50 А приведет к перегреву проводки и пожароопасности. Поэтому номинал автомата должен быть меньше или равен допустимому току кабеля.
Также необходимо предусматривать запас: если в будущем планируется установка новых мощных приборов, номинал автомата и сечение кабеля должны соответствовать потенциальной нагрузке. Для типовой квартиры с электроплитой и полной электрической нагрузкой часто используют автомат на 32 или 40 А с соответствующим вводным кабелем сечением 6–10 мм².
Если подключение осуществляется по однофазной схеме, расчет идет по одной линии. В случае трёхфазного подключения, нагрузка распределяется по фазам, и номинал автомата подбирается с учётом баланса фаз и общей нагрузки.

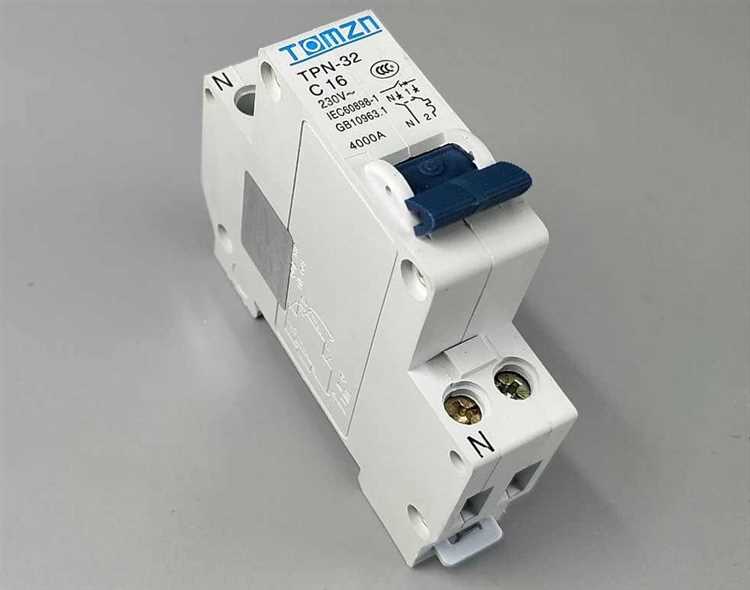

Почему нельзя устанавливать автомат с завышенным номиналом
Автоматический выключатель с номиналом, превышающим расчетную нагрузку цепи, не обеспечивает своевременную защиту от перегрузки. Например, если сечение кабеля рассчитано на ток до 16 А, установка автомата на 25 А приведёт к тому, что кабель будет перегреваться задолго до срабатывания защиты.
Основное назначение автомата – защита проводки от превышения допустимого тока. При завышенном номинале автомат пропустит ток, который может привести к плавлению изоляции, короткому замыканию и даже возгоранию. Особенно опасно это в старых электросетях, где используются алюминиевые провода.
При выборе номинала автомата необходимо учитывать не только мощность подключаемого оборудования, но и сечение провода, материал жил и способ прокладки. Например, медный кабель сечением 2,5 мм² допускает длительный ток до 21 А, но безопасным номиналом автомата считается 16 А, с учетом коэффициентов теплового режима и запаса.
Еще одна проблема – нарушение селективности. Завышенный номинал приводит к тому, что при коротком замыкании автомат на ответвлении не сработает, и авария передастся выше по цепи, обесточив большую часть системы или даже весь вводной автомат.
Чтобы исключить риски, номинал автомата должен точно соответствовать условиям эксплуатации конкретной линии. Завышение недопустимо ни в жилых, ни в промышленных объектах, поскольку снижает надежность и безопасность всей электросистемы.
Как выбрать номинальный ток автомата по мощности подключаемых приборов
Для правильного выбора номинального тока автоматического выключателя необходимо рассчитать суммарную мощность всех электроприборов, которые будут подключены к данной линии. Мощность обычно указывается в ваттах (Вт) или киловаттах (кВт).
Сначала определяют общую нагрузку, сложив мощности отдельных приборов. Затем рассчитывают ток по формуле: I = P / U, где I – ток в амперах, P – суммарная мощность в ваттах, U – напряжение сети (обычно 220 В или 230 В в бытовых условиях).
Например, если суммарная мощность составляет 4600 Вт, то расчетный ток будет: 4600 Вт / 230 В = 20 А. Следует выбрать автомат с номиналом, чуть превышающим расчетный ток, например, 25 А, чтобы обеспечить запас и избежать ложных срабатываний при кратковременных пусках приборов.
При выборе автомата важно учитывать тип нагрузки. Для индуктивных приборов (например, насосы, компрессоры) стартовый ток может быть в 3–5 раз выше номинального, поэтому стоит брать автомат с запасом по номинальному току.
Если нагрузка состоит из нескольких линий с разными приборами, для каждой линии рассчитывают ток отдельно и подбирают автоматы по отдельности. При общей распределительной панели суммируется максимальная нагрузка каждой линии с учетом коэффициентов одновременности.
Не рекомендуется выбирать автомат с номиналом, равным точно расчетному току, чтобы избежать постоянного срабатывания. Оптимальный запас составляет 10–25 % от расчетного значения.
Также необходимо учитывать характеристики автомата: тип срабатывания (B, C, D), которые определяют чувствительность к пусковым токам. Для бытовых приборов обычно используют автоматы типа B или C.
Вопрос-ответ:
Что обозначает номинальный ток на корпусе автоматического выключателя?
Номинальный ток автомата — это максимальный ток, который выключатель может пропускать постоянно без срабатывания. Он указывается на корпусе и служит ориентиром для подбора автомата по нагрузке. Если ток в цепи превышает номинальный, автомат отключит питание, чтобы защитить проводку и оборудование от перегрева и повреждений.
Как правильно выбрать номинальный ток автомата для квартиры?
При выборе номинального тока нужно учитывать суммарную мощность подключаемых приборов и параметры проводки. Для обычной квартиры обычно используются автоматы на 16 А или 25 А, если нагрузка высокая — например, электроплита или мощный кондиционер — выбирают 32 А и выше. Рекомендуется подсчитать суммарную потребляемую мощность и рассчитать ток по формуле: I = P / U, где P — мощность в ваттах, U — напряжение (обычно 220 В). При этом автомат должен быть чуть больше расчетного тока, чтобы избежать ложных отключений.
В чем разница между номинальным током и током срабатывания автомата?
Номинальный ток — это ток, при котором автомат работает в нормальном режиме. Ток срабатывания — это порог, при достижении которого происходит отключение. Обычно срабатывание происходит при превышении номинального тока на определенный процент или при коротком замыкании. Время срабатывания зависит от типа автомата и величины превышения тока: при небольшой перегрузке отключение может занять несколько секунд, при коротком замыкании — доли секунды.
Можно ли устанавливать автомат с номиналом выше расчетного?
Установка автомата с завышенным номиналом опасна, так как он не сработает при перегрузке, что может привести к перегреву проводки и пожару. Автомат должен отключать цепь при токе, который не превышает безопасный предел для проводов и приборов. Если номинал слишком высокий, защита теряет смысл. Поэтому важно выбирать автомат по расчетам, а не брать с запасом выше нужного.
Как номинальный ток влияет на время отключения при перегрузке?
Время отключения зависит от величины превышения номинального тока: при незначительной перегрузке автомат отключается с задержкой, чтобы избежать ложных срабатываний из-за кратковременных скачков. Чем больше ток превышает номинал, тем быстрее происходит отключение. Например, при коротком замыкании автомат сработает мгновенно, а при небольшой перегрузке — через несколько секунд или десятков секунд. Это позволяет сбалансировать безопасность и надежность работы электросети.
