Иммобилайзер в Mazda 3 первого поколения с кузовом BK (выпуск 2003–2009 гг.) представляет собой отдельный электронный модуль, отвечающий за авторизацию запуска двигателя. Его расположение неочевидно для неподготовленного владельца, так как блок спрятан в труднодоступной зоне под приборной панелью.
У большинства модификаций Mazda 3 BK блок иммобилайзера размещён за рулевой колонкой, с левой стороны рулевого вала, ближе к монтажному блоку предохранителей. Для доступа к нему необходимо снять нижнюю облицовку рулевой колонки, открутив два винта по бокам и один снизу. После демонтажа обшивки визуально можно обнаружить небольшой чёрный модуль с фишками, закреплённый на металлическом кронштейне или пластиковом держателе.
Блок иммобилайзера связан с антенной кольца вокруг замка зажигания, а также с электронным блоком управления двигателем (ECU). При замене или диагностике важно отключить аккумулятор, чтобы избежать ошибок в системе и непреднамеренного срабатывания защиты. Разъёмы блока имеют защёлки и требуют аккуратного обращения при извлечении.
Некоторые версии с дополнительными охранными функциями могут иметь модифицированное расположение – например, за центральной консолью или под торпедо с пассажирской стороны. В этом случае стоит сверяться со схемой конкретной комплектации, указанной в сервисной документации или на заводской электросхеме.

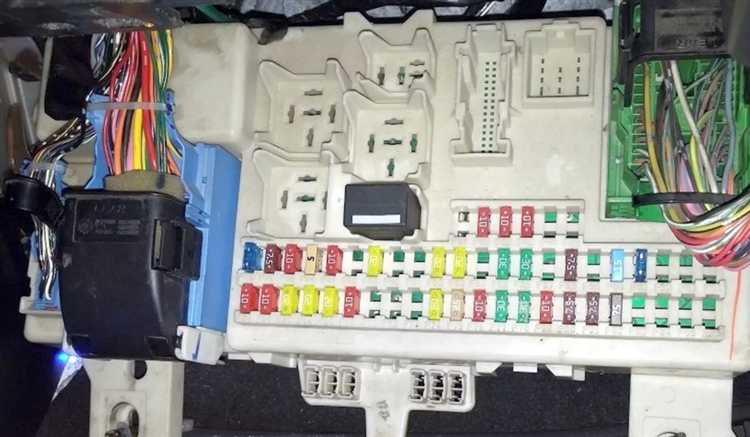

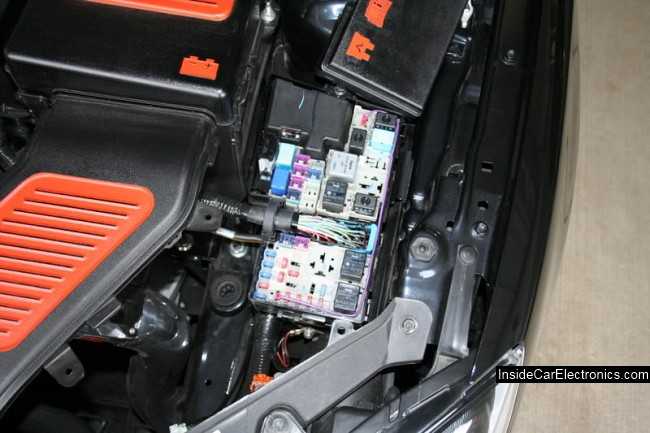

Где искать блок иммобилайзера в подкапотном пространстве Mazda 3 BK
В подкапотном пространстве Mazda 3 BK блок иммобилайзера расположен не отдельно, а интегрирован в состав электронных компонентов, связанных с системой запуска двигателя и охраны. Его физическое размещение зависит от конфигурации автомобиля, но чаще всего он установлен вблизи левого крыла, ближе к блоку управления двигателем (ECU).
Наиболее вероятное место расположения – за аккумуляторной батареей, ближе к монтажному блоку предохранителей. Для доступа потребуется снять защитный кожух и, при необходимости, сам аккумулятор. Блок закреплён на металлическом кронштейне и представляет собой компактный чёрный модуль с несколькими разъёмами. В некоторых версиях на корпусе блока может быть маркировка с надписью «Immobilizer» или номер OEM.
Для точной идентификации элемента рекомендуется использовать заводскую электросхему, где блок обозначен как «transceiver» или «immobilizer unit». Убедитесь, что отсоединён аккумулятор перед началом любых работ с этим блоком, чтобы избежать ошибок и сбоев в системе. Также необходимо проверить состояние жгутов проводки, идущих от блока к замку зажигания и ECU, так как повреждение контактов может имитировать неисправность самого иммобилайзера.
Местоположение блока иммобилайзера в салоне под панелью приборов
Блок иммобилайзера Mazda 3 BK расположен в салоне, в непосредственной близости от рулевой колонки, за нижней частью панели приборов. Чтобы добраться до него, необходимо частично разобрать облицовку в районе рулевого вала и центральной части торпеды.
Для получения доступа к блоку выполните следующие действия:
- Снимите пластиковую декоративную крышку под рулевым колесом, открутив фиксирующие винты снизу и аккуратно отщёлкнув защёлки.
- Отключите аккумулятор, чтобы избежать срабатывания подушек безопасности или короткого замыкания.
- Открутите и снимите нижнюю часть панели приборов, начиная с боковой накладки со стороны водителя.
- Под рулевой колонкой, чуть левее от блока предохранителей, вы увидите небольшой пластиковый корпус – это и есть блок иммобилайзера.
Блок крепится на металлическом кронштейне и соединён с жгутом проводов, идущим от замка зажигания. На корпусе может присутствовать заводская маркировка с надписью «Immobilizer» или «ICU» (Immobilizer Control Unit).
При демонтаже важно не повредить разъёмы и не тянуть за провода – они жёстко закреплены и чувствительны к перегибам. Также не рекомендуется проводить какие-либо манипуляции при подключённой батарее, особенно если автомобиль оснащён системой SRS.
Точное местоположение может незначительно отличаться в зависимости от комплектации, но в большинстве версий Mazda 3 BK блок располагается именно в описанном секторе.
Как определить наличие блока иммобилайзера по маркировке и проводке
Определить наличие блока иммобилайзера на Mazda 3 BK можно по маркировке электронных компонентов и особенностям штатной проводки. В первую очередь следует обратить внимание на наличие антенны считывателя ключа – она располагается вокруг замка зажигания и подключается к жгуту с 2–4 проводами. Если антенна присутствует, это свидетельствует о наличии системы иммобилизации.
Блок управления иммобилайзером может иметь маркировку, начинающуюся с G8 или B3, в зависимости от года выпуска и рынка. Он может быть выполнен как отдельный модуль либо совмещён с блоком BCM. На корпусе блока часто присутствует этикетка с надписью “IMMOBILIZER” или аббревиатурой IC (Immobilizer Control), а также номер детали Mazda. Отсутствие таких обозначений, как правило, указывает на неоснащённую версию.
Проверка проводки также даёт точные ориентиры. Если от замка зажигания к монтажному блоку или к BCM идёт экранированный кабель, это характерный признак наличия иммобилайзера. Также следует найти провода, ведущие к приёмнику сигналов ключа (обычно это бело-зелёный, чёрный и жёлтый). Их наличие подтверждает интеграцию системы в электрическую схему автомобиля.
Дополнительно, наличие иммобилайзера можно подтвердить по диаграммам жгута проводов: в технической документации указано точное расположение соединений и маркировка пинов. Особенно информативны схемы с обозначением «IMM» или «KEYLESS», если автомобиль оборудован системой Smart Key. В автомобилях без этой системы проводка в области рулевой колонки будет значительно проще.

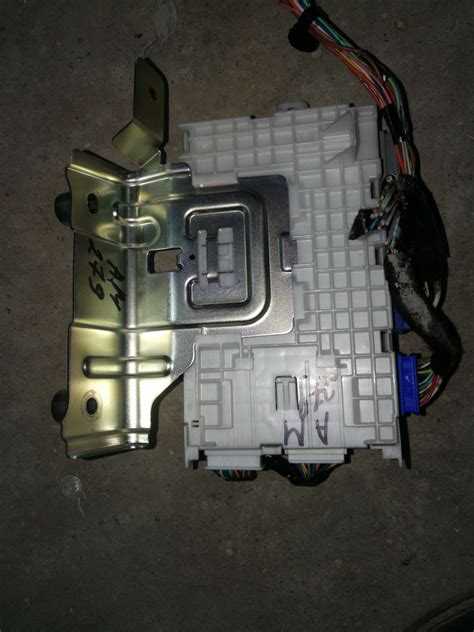

Особенности размещения блока в зависимости от года выпуска Mazda 3 BK
В Mazda 3 BK ранних лет выпуска (2003–2005) блок иммобилайзера размещается отдельно от основного блока управления двигателем и чаще всего установлен под рулевой колонкой, ближе к левой стойке кузова. Под доступом к нему подразумевается частичная разборка нижней части панели приборов. На этих версиях к блоку ведёт трёх- или четырёхжильная проводка с характерным прямоугольным разъёмом серого цвета.
Для автомобилей 2006–2007 годов характерна модернизация схемы подключения – блок интегрирован ближе к модулю управления кузовной электроникой (BCM), что сказывается на его смещении чуть выше и глубже за центральную часть панели приборов. Для доступа требуется демонтаж бардачка и снятие воздуховодов. Разъём в таких случаях может быть другого типа – с более плотным уплотнением и блокировкой фиксатора.
В версиях конца выпуска (2008–2009) встречаются варианты с частичной интеграцией иммобилайзера в блок ключевого считывателя (в основании замка зажигания). В этих случаях отдельный блок либо отсутствует, либо выполняет вспомогательные функции и размещён рядом с рулевой колонкой, прикручен к корпусу металлическим кронштейном. Подключение осуществляется короткой косой проводкой, идущей от замка к блоку BCM.
При диагностике и поиске блока важно учитывать год выпуска и ориентироваться на конкретную схему подключения для каждой модификации. Заводская маркировка на блоке может различаться, но у всех версий сохранён номер детали, начинающийся с префикса «BP4K» или «LFF».

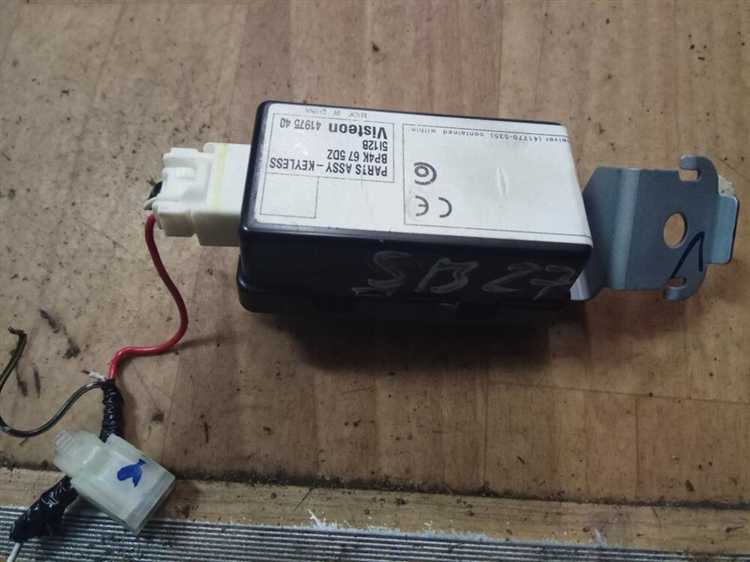

Демонтаж облицовки и доступ к блоку иммобилайзера без повреждений
Для доступа к блоку иммобилайзера на Mazda 3 BK необходимо аккуратно демонтировать облицовку нижней части панели приборов со стороны водителя. Работу следует выполнять при отключённой аккумуляторной батарее, чтобы исключить короткое замыкание и повреждение компонентов.
Сначала снимается нижняя пластиковая панель под рулевой колонкой. Для этого откручиваются два самореза в нижней части панели, после чего деталь аккуратно тянется на себя – фиксирующие клипсы отсоединяются без применения чрезмерной силы. При демонтаже не допускается резкое выдёргивание панели, чтобы не повредить направляющие и крепления.
После снятия нижней части открывается доступ к рулевому кожуху. Его необходимо демонтировать, открутив три винта снизу. Верхняя и нижняя части кожуха затем разъединяются вручную. При этом важно не деформировать пластик в местах крепления.
Блок иммобилайзера обычно расположен непосредственно рядом с замком зажигания или чуть выше, за жгутом проводки. Он закреплён на пластиковом или металлическом кронштейне и может быть зафиксирован одним или двумя болтами. При необходимости демонтируются дополнительные элементы шумозащиты, удерживаемые пластиковыми клипсами.
Все работы следует проводить с использованием пластиковых монтажных лопаток, чтобы избежать царапин на декоративных элементах. При сборке облицовка устанавливается в обратной последовательности, особое внимание уделяется совпадению всех направляющих и посадочных мест.

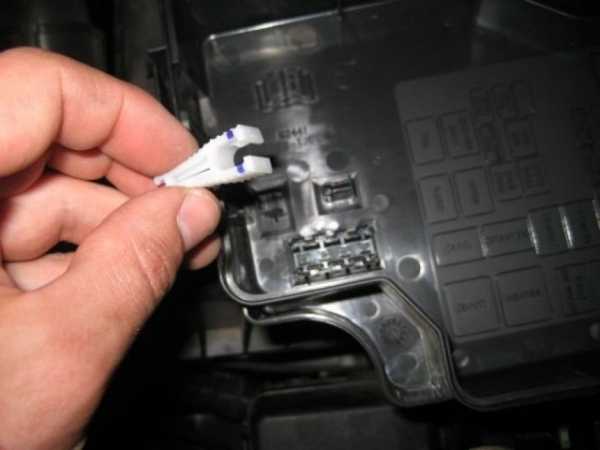

Расположение блока иммобилайзера на леворульных и праворульных версиях
В Mazda 3 BK блок иммобилайзера на леворульных версиях установлен в правой части моторного отсека, рядом с блоком предохранителей и реле, под пластиковым кожухом у лонжерона пассажирской стороны. Такое расположение обеспечивает удобный доступ при диагностике и ремонте без необходимости демонтажа приборной панели.
Для праворульных модификаций Mazda 3 BK блок иммобилайзера смещён в левую часть моторного отсека, аналогично по высоте и глубине, но с учётом изменённого расположения элементов управления и приборов. В праворульных версиях блок расположен ближе к лонжерону со стороны водителя, что требует частичного снятия облицовочных элементов подкапотного пространства для доступа.
При обслуживании блока иммобилайзера в обеих версиях важно учитывать особенности крепления пластиковых кожухов и прокладок, чтобы избежать повреждений проводки и уплотнителей. Для проверки целостности и подключения рекомендуется использовать штатные диагностические разъёмы, расположенные рядом с блоком.
Таким образом, знание точного расположения блока в зависимости от типа рулевого управления облегчает его идентификацию и снижает риски ошибок при обслуживании или замене компонентов иммобилайзера.
Вопрос-ответ:
Где именно находится блок иммобилайзера в Mazda 3 BK?
Блок иммобилайзера Mazda 3 BK обычно расположен под панелью приборов, со стороны водителя, ближе к центральной части торпеды. В некоторых модификациях его можно найти в районе монтажного блока предохранителей, что облегчает доступ при диагностике и ремонте.
Отличается ли расположение блока иммобилайзера на леворульных и праворульных версиях Mazda 3 BK?
Да, на праворульных версиях Mazda 3 BK блок иммобилайзера перемещён симметрично относительно салона и находится с правой стороны под приборной панелью. Это связано с конструктивными особенностями рулевого управления и компоновки электрооборудования.
Какие шаги нужно выполнить, чтобы добраться до блока иммобилайзера без повреждений облицовки?
Для доступа к блоку иммобилайзера требуется аккуратно снять нижнюю часть панели приборов или декоративные накладки в районе рулевой колонки. Важно использовать пластиковые съемники и избегать применения силы, чтобы не повредить клипсы и элементы отделки. Часто требуется открутить несколько винтов крепления и отсоединить разъемы, после чего блок становится доступен для проверки или замены.
Как определить, что в Mazda 3 BK установлен иммобилайзер и какой у него блок?
Наличие иммобилайзера можно проверить по маркировке на блоке управления под капотом или под панелью приборов, а также по проводке – у блока будет характерный разъем с несколькими проводами, связанными с системой зажигания и антенной катушкой в замке зажигания. В инструкции по эксплуатации или сервисной документации указывается точная модель блока для конкретного года выпуска.
Изменяется ли место установки блока иммобилайзера в зависимости от года выпуска Mazda 3 BK?
Да, в моделях 2003–2006 годов блок иммобилайзера чаще всего размещался ближе к рулевой колонке, а в более поздних версиях Mazda 3 BK его переместили ближе к монтажному блоку в салоне для упрощения доступа и интеграции с обновленной электроникой автомобиля.
Где конкретно находится блок иммобилайзера в Mazda 3 BK и как его найти?
Блок иммобилайзера Mazda 3 BK расположен в салоне автомобиля, под панелью приборов со стороны водителя. Чтобы получить к нему доступ, нужно снять нижнюю облицовку рулевой колонки и часть панели. Блок обычно крепится на металлической части конструкции и имеет разъемы с проводкой, которые подключаются к системе зажигания и центральному замку. При поиске важно учитывать, что расположение блока может немного различаться в зависимости от года выпуска, но чаще всего он скрыт за защитной панелью под приборной доской.
Как проверить правильность подключения и работу блока иммобилайзера на Mazda 3 BK?
Для проверки блока иммобилайзера необходимо сначала убедиться в надежности его подключения к электросети автомобиля. Следует осмотреть разъемы и проводку на наличие повреждений или окисления. Для диагностики работы блока используют специализированное оборудование или диагностические сканеры, которые позволяют считать коды ошибок, связанные с иммобилайзером. Если машина не заводится или сигнализация не реагирует на ключ, это может указывать на неисправность блока или нарушение связи между ним и ключом. В таких случаях проводят тесты связи и при необходимости перепрограммируют или заменяют блок.
