Для точного определения типа диода и его характеристик необходимо расшифровать маркировку. На корпусах через тире или пробел указывается тип прибора – например, 1N4148, КД522, HER108, FR207. Некоторые обозначения включают информацию о характеристиках: ток, напряжение, быстродействие. Для отечественных диодов первая буква (К) обозначает полупроводниковый прибор, следующая – функциональный тип (Д – диод), а цифры и дополнительные буквы – серию и модификацию. Например, КД213А – выпрямительный диод с металлическим корпусом, рассчитанный на большой ток.
Отличительные особенности корпуса диодов разных типов
Корпус диода напрямую связан с его назначением, типом и рабочими параметрами. Условно корпуса можно разделить на три группы: для маломощных, средне- и высокомощных диодов. Каждая из них имеет свои стандарты оформления.
Маломощные диоды, например 1N4148, чаще всего выпускаются в стеклянных корпусах типа DO-35. Такой корпус имеет форму цилиндра с диаметром около 2 мм и длиной 4–6 мм. На одной из сторон обычно нанесена кольцевая маркировка, обозначающая катод. Это самый распространённый корпус для диодов сигнализации и защиты.
Поверхностный монтаж предусматривает использование корпусов типа SOD-123, SOD-323, SMA, SMB и SMC. Эти обозначения указывают на размер и форму. Например, корпус SMA используется для диодов Шоттки и выпрямительных диодов средней мощности. Катод чаще всего помечен контрастной полосой, либо скошенной гранью корпуса.
Различия в корпусах позволяют визуально определить тип диода, его мощность и способ монтажа. При сомнениях рекомендуется сверяться с маркировкой и документацией производителя.

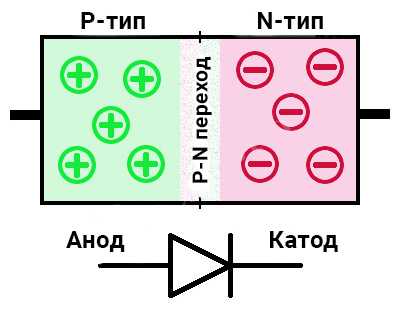

Как определить катод и анод по внешнему виду
- SMD-корпуса (например, SOD-123, SMA, SMB): на корпусе также наносится полоска, как правило, с одной стороны. Полоска указывает на катод. У некоторых моделей полоска может быть заменена треугольником, вершина которого указывает на катод.
- Стеклянные корпуса (например, корпуса типа DO-35): наличие тёмной полосы указывает на катод. Эта маркировка нанесена несмываемой краской или гравировкой.
Дополнительно, на корпусах диодов нередко используется символика, напоминающая схему: треугольник с чертой. Треугольник направлен к катоду, черта соответствует аноду. Это помогает при отсутствии цветных полос.
Визуальный осмотр под увеличением позволяет также заметить внутреннюю конструкцию. В стеклянных диодах обычно катод соединён с широкой пластиной, анод – с тонкой проволокой. Это можно использовать при сомнениях в маркировке.
Маркировка диодов: буквенные и цифровые обозначения
На корпусе диода маркировка указывает его тип, параметры и, в некоторых случаях, назначение. Распознать модель можно по сочетанию букв и цифр, нанесённых лазером, краской или гравировкой. Форматы различаются в зависимости от стандарта: отечественного, европейского, американского или азиатского.
- СНГ и Россия (ГОСТ, ОСТ): обозначение начинается с буквы Д (диод). Например, Д226Б – кремниевый диод с определённой допустимой обратной мощностью и буквенным кодом сортировки.
- Международные (JEDEC, Pro Electron): часто встречаются обозначения вида 1N4148 (американский стандарт), где:
- «1» – одиночный переход,
- «N» – полупроводниковое устройство,
- «4148» – уникальный номер модели.
- Европейский стандарт Pro Electron: двухбуквенное обозначение, например, BA157:
- Первая буква – материал (B – кремний, A – германий),
- Вторая – тип устройства (A – диод общего применения),
- Цифры – порядковый номер.
На малогабаритных SMD-диодах маркировка может состоять из одного-трёх символов. Например, символ «A7» указывает на диод 1N4148 в корпусе SOD-123. В таких случаях требуется справочник соответствий или datasheet производителя. Один и тот же код может обозначать разные элементы у разных брендов.
Для идентификации по маркировке:
- Определи формат: начинается ли с букв, цифр или комбинации.
- Проверь стандарт: отечественный (Д…), американский (1N…), европейский (BA…, BY…), азиатский (краткие цифровые коды).
- Используй таблицы соответствий или поисковые системы по коду (поиск datasheet).
Маркировка может стираться со временем. При отсутствии читаемых символов рекомендуется использовать мультиметр или тестер с функцией прозвонки диодов для определения типа и полярности.
Расшифровка отечественной и международной маркировки
Дополнительные буквенные индексы после цифр могут обозначать температурные группы, исполнение или тип корпуса. Например, «А» – базовое исполнение, «Б» – улучшенное, «В» – повышенной надежности. Если после основного обозначения стоит буква «К», это может означать корпус в металлическом исполнении.
Международная маркировка чаще всего соответствует стандартам JEDEC или Pro Electron. В системе JEDEC обозначения начинаются с цифры, за которой следуют две буквы и номер. Например, «1N4148» – кремниевый импульсный диод общего назначения. Первая цифра указывает на количество PN-переходов, «N» – обозначение полупроводникового прибора, далее – порядковый номер в серии.
Система Pro Electron использует буквенно-цифровую структуру: первая буква обозначает материал (A – германий, B – кремний), вторая – назначение (A – детекторы, B – усилители и т. д.), далее идут цифры. Например, «BA157» – кремниевый выпрямительный диод.
Импортные диоды часто маркируются сокращённо: часть символов наносится на корпус, остальная информация указывается в документации. В таких случаях необходимо сверяться с техническим паспортом или справочником. Также встречаются обозначения по военным стандартам MIL (например, «JAN1N»), где «JAN» указывает на соответствие требованиям качества США.

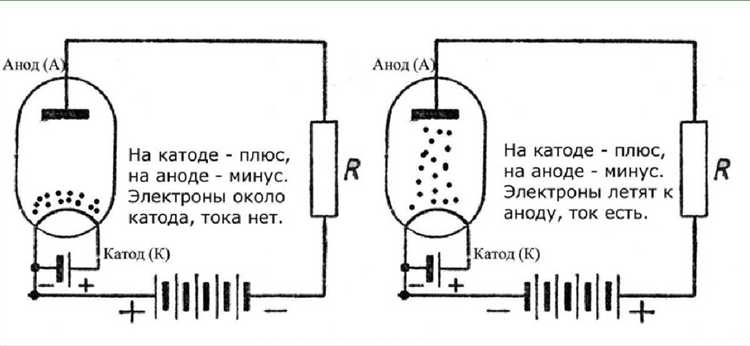

Как отличить диод от других похожих компонентов
Использование тестера для проверки и подтверждения типа диода

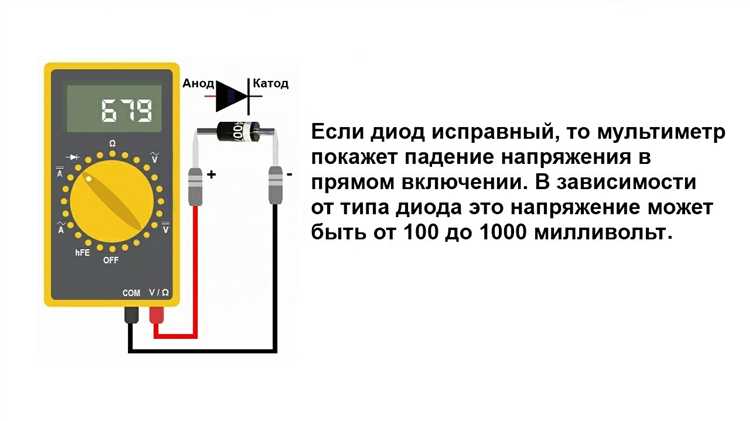

Для определения диода применяется мультиметр с функцией проверки полупроводниковых приборов. В режиме проверки диодов прибор измеряет прямое падение напряжения на переходе, что помогает выявить тип и исправность компонента.
Переключите щупы местами – при обратном включении сопротивление должно быть очень высоким или мультиметр покажет разрыв цепи. Если в обоих направлениях низкое сопротивление, диод коротит; если в обоих – разрыв.
Для Шоттки и стабилитронов измерения могут отличаться: у Шоттки падение напряжения меньше, обычно 0,15–0,4 В, а у стабилитронов при обратном включении появляется стабилизированное напряжение пробоя, фиксируемое специализированными методами.
Если мультиметр поддерживает функцию автоматического распознавания типа диода, он выведет информацию о модели, что облегчает идентификацию. В противном случае результаты проверки необходимо сопоставить с техническими характеристиками, указанными в документации.
Точное определение типа диода по измерениям помогает избежать ошибок при замене и ремонте, а также выявить скрытые дефекты, которые не видны визуально.
Вопрос-ответ:
Как по маркировке определить тип диода?
Маркировка на корпусе диода обычно содержит буквенно-цифровой код, который указывает его тип и параметры. Например, отечественные диоды имеют маркировку, начинающуюся с буквы «Д», «КД» или «Г». Международные обозначения могут включать серийные номера и сокращения, отражающие характеристики, такие как напряжение и ток. Для точной расшифровки рекомендуется сверять маркировку с техническими справочниками или datasheet производителя.
Какие внешние признаки помогают отличить диод от похожих компонентов?
Диод обычно имеет цилиндрический или плоский корпус с одной или двумя полосками, которые обозначают катод. В отличие от резисторов или транзисторов, диод не имеет трёх выводов, а только два. Кроме того, у диодов часто есть маркировка в виде полосы или символа, указывающего направление тока. По форме и размеру корпуса тоже можно ориентироваться на тип диода — например, светодиоды обычно прозрачные или цветные.
Как определить катод и анод по корпусу диода?
Чаще всего катод на корпусе диода обозначается полоской или кольцом, нанесённым на один из концов корпуса. У светодиодов катод обычно вывод короче, а у некоторых типов диодов – полоса указывает направление, в котором ток течёт от анода к катоду. Если маркировка отсутствует, можно проверить направление с помощью мультиметра в режиме проверки диодов.
Можно ли проверить тип диода с помощью тестера и как это сделать?
Да, тестер в режиме проверки диодов позволяет определить тип и работоспособность компонента. При правильном подключении прибор покажет прямое падение напряжения (обычно 0,6–0,7 В для кремниевых диодов) при прямом включении и отсутствие проводимости при обратном. По величине падения напряжения и характеристикам можно сделать вывод о типе диода, но для точного определения лучше использовать справочные данные.
Какие особенности маркировки имеют маломощные и мощные диоды?
Маломощные диоды обычно имеют более простую маркировку с короткими цифровыми или буквенными обозначениями, часто на корпусах типа DO-35 или SMD. Мощные диоды обычно имеют более крупные корпуса (например, DO-201, DO-41) и более детальную маркировку, иногда с указанием максимального тока или напряжения. Также мощные диоды могут иметь дополнительные символы или коды, которые указывают на параметры теплоотвода и ограничения по нагрузке.
Как по внешнему виду и маркировке определить тип диода?
Для распознавания типа диода по корпусу важно обратить внимание на его форму, размер и цвет корпуса. Например, стеклянные корпуса часто используют для маломощных сигнализационных диодов, а пластиковые — для силовых или выпрямительных. Маркировка содержит буквенно-цифровые обозначения, которые отражают производителя, тип и технические параметры. Зачастую на корпусе есть полоска или кольцо, указывающее катод. Расшифровка буквенных обозначений может помочь определить, является ли диод выпрямительным, стабилитроном, светодиодом или другим типом. Для точного определения рекомендуется сверять маркировку с каталогами или datasheet производителя, так как стандарты маркировки различаются у разных компаний и стран.
