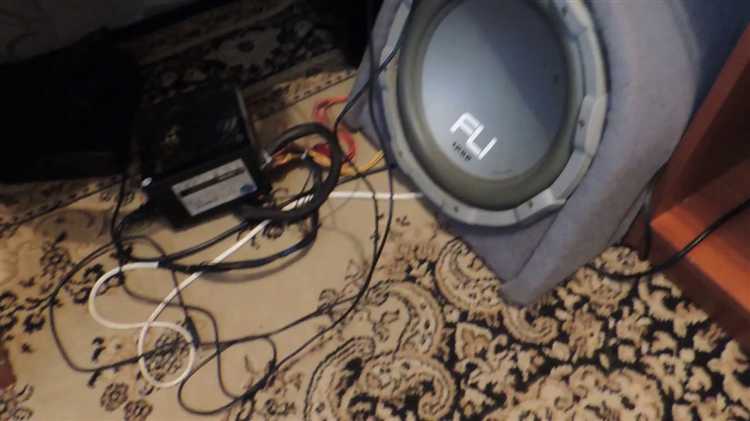

Как подключить сабвуфер к стереоусилителю без выхода на сабвуфер

Некоторые модели усилителей не имеют отдельного выхода на сабвуфер, что создает затруднения при подключении низкочастотной акустики. Однако существует несколько технически обоснованных способов обойти это ограничение без потери качества звучания. На практике используется как линейное, так и высокоуровневое подключение, в зависимости от конфигурации оборудования.

Если у сабвуфера есть вход высокого уровня (Hi-Level), его можно подключить напрямую к выходам усилителя, предназначенным для колонок. В этом случае важно соблюдать полярность и учитывать мощность сигнала, чтобы избежать искажений или повреждения динамика. Также потребуется отключить встроенный кроссовер сабвуфера, если он не согласован с настройками системы.

Другой способ – использовать делитель напряжения на основе резисторов или приобрести готовый преобразователь уровня (High-to-Low Converter), позволяющий получить линейный сигнал из акустического. Такое решение особенно актуально при подключении активного сабвуфера, которому требуется линейный вход для корректной работы встроенного усилителя.

Если сабвуфер пассивный, его подключение потребует внешнего фильтра низких частот (Low Pass Filter), поскольку обычный стереоусилитель не выполняет частотного разделения сигнала. В качестве фильтра подойдут как готовые модули, так и самодельные схемы с расчетными значениями компонентов под конкретную частоту среза (обычно 80–100 Гц).

Перед реализацией подключения следует оценить сопротивление всех элементов системы и суммарную нагрузку на усилитель. Недопустимо подключение сабвуфера параллельно основной акустике без учета сопротивления, особенно если усилитель рассчитан на работу от 4 Ом. В противном случае возможен перегрев, срабатывание защиты или выход усилителя из строя.

Как определить тип подключения сабвуфера: активный или пассивный

Первый признак – наличие встроенного усилителя. Если на корпусе сабвуфера есть разъёмы питания (обычно IEC или DC-вход) и органы управления громкостью или частотой среза, это активная модель. Такие устройства подключаются напрямую к источнику сигнала или к предусилителю.

Пассивный сабвуфер не имеет сетевого питания и работает только при подключении к внешнему усилителю. У него, как правило, один или два акустических входа (клеммы типа «винт» или «пружинный зажим»). Отсутствие встроенной электроники и регуляторов также указывает на пассивный тип.

Можно проверить заднюю панель. Наличие RCA-входов, регулировки фазировки, переключателя режима автозапуска и фильтров говорит об активном варианте. В пассивных системах этих элементов нет, только обычные акустические входы и иногда – маркировка мощности и сопротивления.

Также полезно изучить маркировку. Обозначения вроде “Powered Subwoofer”, “Active Sub” или указание мощности в ваттах с упоминанием встроенного усилителя подтверждают активность устройства. Если указана только номинальная мощность без упоминания усилителя, это, скорее всего, пассивная модель.

При наличии сомнений следует измерить сопротивление мультиметром на клеммах сабвуфера. Значения в диапазоне 2–8 Ом характерны для пассивных динамиков. Активные системы не дают стабильного сопротивления, поскольку цепь включает элементы электроники.

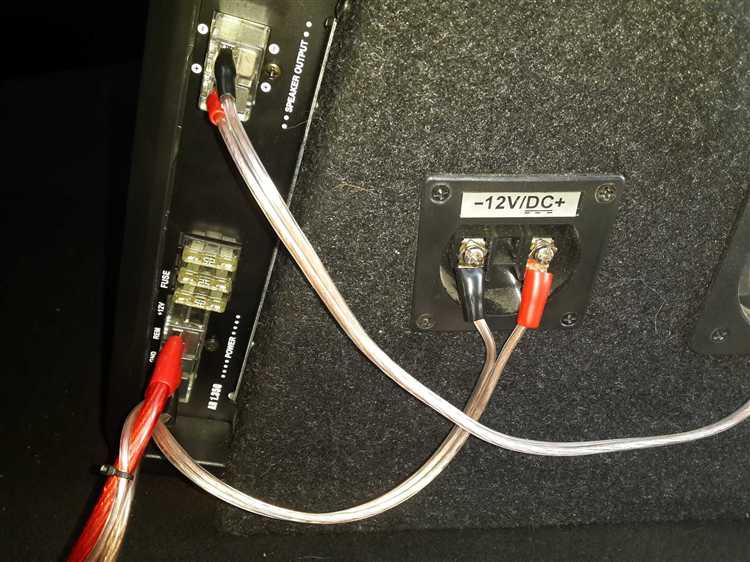

Подключение пассивного сабвуфера через акустические выходы усилителя

Пассивный сабвуфер не имеет встроенного усилителя, поэтому подключается напрямую к акустическим выходам усилителя мощности. Важно учитывать импеданс и мощность сабвуфера, чтобы не перегрузить усилитель. Если выходы рассчитаны на 4 Ом, а сабвуфер имеет сопротивление 2 Ом, существует риск перегрева усилителя или его отключения по защите.

Один из способов подключения – последовательное соединение сабвуфера с одной из акустических систем. При этом часть сигнала теряется, и звуковой баланс может нарушиться. Альтернатива – параллельное подключение к соответствующему каналу, если суммарный импеданс не опускается ниже минимально допустимого для усилителя.

Для сохранения баланса и защиты от перегрузки целесообразно использовать пассивный фильтр низких частот (LPF), который ограничивает диапазон частот, поступающих на сабвуфер. Это особенно важно, если усилитель не имеет встроенного кроссовера. Частота среза выбирается в пределах 80–100 Гц, в зависимости от параметров системы.

Если сабвуфер двухкатушечный, подключение выполняется с учётом конфигурации: катушки могут соединяться последовательно для увеличения импеданса или параллельно для увеличения чувствительности. При параллельном соединении важно не опустить общий импеданс ниже безопасного уровня для усилителя.

Кабель для подключения должен быть сечением не менее 2,5 мм² при длине до 3 метров. Контакты необходимо зачищать аккуратно, избегая короткого замыкания между положительным и отрицательным проводниками. Рекомендуется использовать зажимы типа «банан» или пружинные клеммы, если они предусмотрены конструкцией усилителя и сабвуфера.

Использование линейного выхода high level для активного сабвуфера

Некоторые активные сабвуферы оснащены входами высокого уровня (high level input), которые позволяют подключение напрямую к акустическим выходам усилителя. Это особенно полезно, если усилитель не имеет специального выхода на сабвуфер или линейного выхода низкого уровня (low level output).

High level входы предназначены для приёма сигнала, уже прошедшего усиление, то есть с тех же клемм, куда подключаются обычные колонки. В этом случае сигнал поступает на встроенный в сабвуфер делитель напряжения, который понижает уровень сигнала до безопасного для дальнейшей обработки.

Для подключения необходимо использовать акустический кабель от выходов усилителя на фронтальные или тыловые каналы. Кабель подключается параллельно с основными колонками, а второй конец – к входам high level на сабвуфере. Полярность соблюдать обязательно: плюс к плюсу, минус к минусу.

Если сабвуфер поддерживает автоматическое включение по сигналу, использование high level подключения позволит обходиться без дополнительного управляющего кабеля. Это актуально при отсутствии триггерного выхода (12V Trigger) на усилителе.

Перед подключением важно убедиться, что сабвуфер рассчитан именно на вход высокого уровня. Ошибочное подключение к обычному линейному входу может привести к повреждению схемы. Также не следует использовать высокоомные выходы усилителей класса D, если производитель сабвуфера не допускает такого подключения.

Регулировку уровня сигнала лучше выполнять на сабвуфере, если предусмотрена соответствующая ручка (Gain). Это упростит балансировку звука относительно основной акустики. Для более точной настройки желательно использовать тестовые тоны и SPL-метр, особенно в помещении со сложной акустикой.

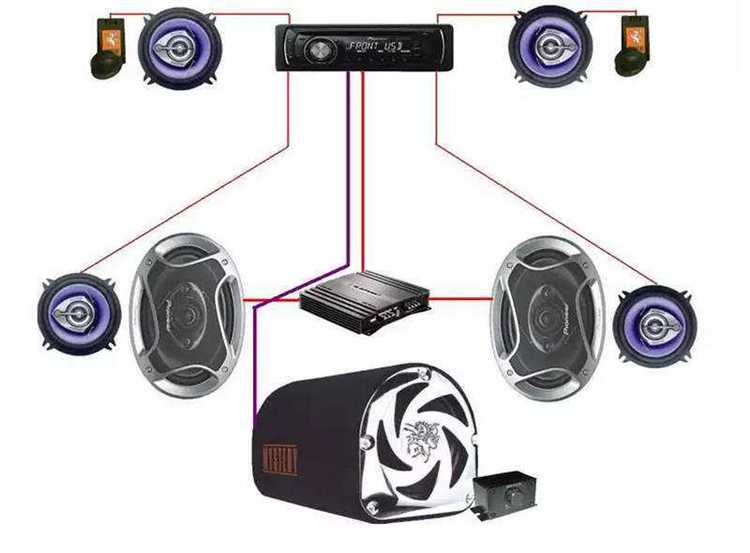

Применение адаптера high-to-low для получения линейного сигнала

Адаптер high-to-low (или линейный преобразователь) используется, когда усилитель не имеет отдельного выхода на сабвуфер, а подключение производится к акустическим выходам. Это особенно актуально при установке активного сабвуфера в систему с обычным стереоусилителем без линейного выхода.

Принцип работы адаптера основан на преобразовании сигнала высокой мощности, предназначенного для динамиков, в линейный сигнал низкого уровня, совместимый с входами RCA на активных сабвуферах. Это позволяет избежать перегрузки входной цепи сабвуфера и сохранить качество звука.

Перед подключением стоит проверить следующие параметры:

• Сопротивление входа адаптера: обычно от 30 до 60 Ом, подходит для большинства бытовых усилителей.
• Наличие встроенной развязки по массе – важно для устранения шумов и петли заземления.
• Выходной уровень: должен соответствовать стандартному линейному уровню – около 0.7–1.2 В RMS.

Порядок подключения:

1. Подключить акустические выходы усилителя к входам адаптера. Некоторые модели позволяют использовать те же клеммы, что идут к колонкам, через параллельное соединение.
2. Подключить RCA-выход адаптера к входу сабвуфера.
3. Убедиться, что сабвуфер принимает сигнал и корректно реагирует на регулировку громкости.

Рекомендуется избегать дешёвых адаптеров с упрощённой схемотехникой, так как они могут вносить искажения или не обеспечивать нужный уровень сигнала. Оптимальный выбор – модели с регулировкой уровня выходного сигнала и гальванической развязкой.

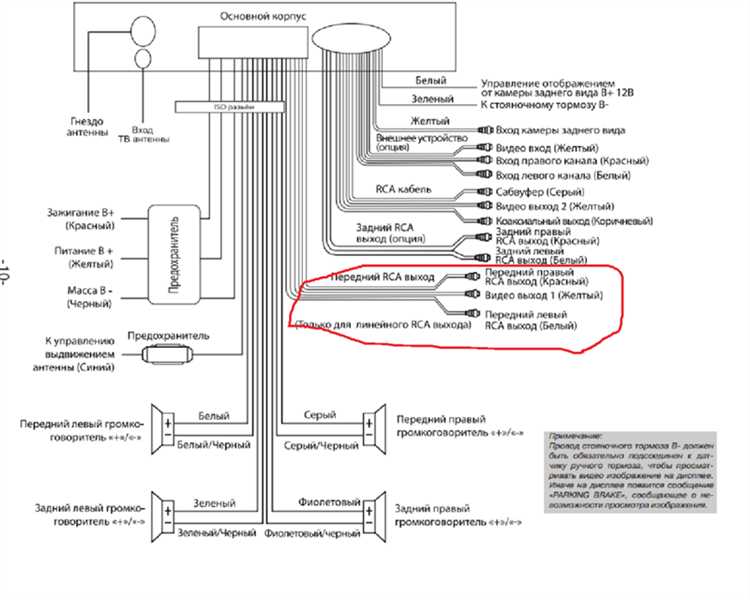

Подключение сабвуфера через разветвитель на выходах усилителя

Разветвитель (Y-адаптер) может быть использован для подключения активного сабвуфера к линейным выходам усилителя, если они заняты основными акустическими каналами. В этом случае подключение осуществляется параллельно: один выход подключается к основной акустике, второй – к входу сабвуфера. Такой подход допустим при условии, что оба подключаемых устройства имеют высокий входной импеданс.

Для подключения потребуется линейный Y-разветвитель RCA, обеспечивающий два выхода от одного канала (например, L – на колонку и сабвуфер одновременно). Подключение через разветвитель не снижает уровень сигнала, если соблюдён импедансный баланс. Если усилитель не имеет линейных выходов, этот способ не применим.

Важно учитывать, что автоматическое включение сабвуфера при таком подключении не всегда работает, особенно если усилитель имеет слабый выходной сигнал. В этом случае стоит выбрать сабвуфер с возможностью ручного включения или настроить чувствительность запуска, если она доступна.

Использовать разветвитель допустимо только с активными сабвуферами, имеющими собственный усилитель и регулируемый фильтр низких частот. Пассивный сабвуфер таким способом подключить нельзя – ему требуется мощность от усилителя, а не только линейный сигнал.

Не рекомендуется подключать через разветвитель несколько мощных устройств к одному выходу усилителя без анализа допустимой нагрузки, чтобы избежать перегрузки выходных каскадов.

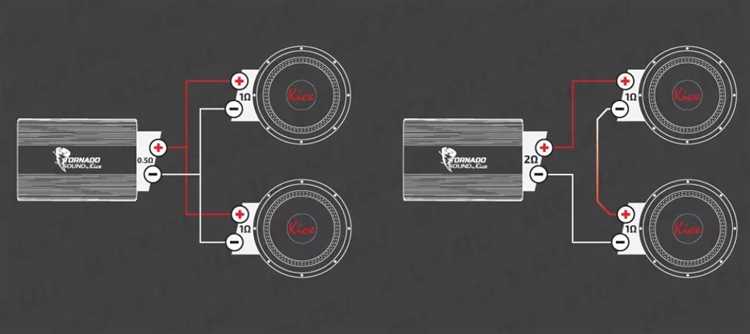

Организация общей массы и правильное заземление при нестандартном подключении

При подключении сабвуфера к усилителю без выделенного выхода важно обеспечить корректное соединение общей массы, чтобы избежать шумов и помех. Общая масса должна быть максимально короткой и толстой проводкой, соединённой с корпусом усилителя и источником питания.

Для минимизации разности потенциалов между компонентами аудиосистемы рекомендуется использовать схему «звезда», когда все массы с разных устройств сводятся к одной точке заземления. Это снижает вероятность возникновения шумов и гудения.

Заземление корпуса сабвуфера и усилителя следует выполнять через один провод, который соединяется с «землёй» блока питания усилителя или непосредственно с кузовом автомобиля при автомобильных установках. При использовании металлических корпусов важно убедиться в отсутствии коррозии и хорошей контактной поверхности.

Для стабилизации работы и исключения «земляных петель» стоит избегать множественных параллельных соединений массы между сабвуфером и усилителем. Если используются длинные кабели, применяйте экранированные провода, где экран подключается только с одной стороны к общей массе.

При нестандартных схемах подключения, например, через разветвители или адаптеры, необходимо проверить целостность и правильность подключения масс с помощью мультиметра. Контакт массы должен иметь сопротивление максимально близкое к нулю.

В случае появления посторонних шумов и вибраций следует проверить надежность заземления и возможно добавить отдельный провод массы напрямую к источнику питания усилителя, избегая общих шин с другими устройствами.

Регулировка уровня сигнала и фильтрации для согласования с основными колонками

Для корректной интеграции сабвуфера без специального выхода необходимо обеспечить баланс громкости и правильную фильтрацию частот. Несогласованность уровня сигнала приводит к либо слишком громкому басу, либо его недостаточному выделению на фоне основных колонок.

Первый шаг – установка уровня сигнала. Если усилитель не имеет отдельного регулятора сабвуфера, регулировку проводят на самом сабвуфере, используя встроенный регулятор уровня (gain). Уровень выставляют так, чтобы громкость баса была пропорциональна громкости колонок, обычно на 6-12 дБ ниже средней громкости фронтальных динамиков.

Далее необходима фильтрация сигнала с помощью кроссовера. При отсутствии встроенного фильтра на усилителе применяют внешний пассивный кроссовер или активный фильтр на сабвуфере. Частота среза обычно задается в диапазоне 80–120 Гц в зависимости от характеристик колонок и акустики помещения.

Рекомендуется настроить фильтр низких частот (LPF) для сабвуфера и фильтр высоких частот (HPF) для основных колонок так, чтобы диапазоны перекрывались незначительно. Это уменьшит фазовые искажения и обеспечит плавный переход между сабвуфером и колонками.

Для проверки правильности настройки стоит использовать тестовые сигналы с частотными помехами и измерительные микрофоны. Измерение АЧХ в точке прослушивания позволит выявить пики и провалы в диапазоне басов и корректировать уровень и частоту среза.

Правильная настройка уровня и фильтрации без спецвыхода снижает риск перегрузки усилителя и улучшает качество звучания системы в целом.

Вопрос-ответ:

Можно ли подключить активный сабвуфер к усилителю без отдельного сабвуферного выхода, и как это сделать?

Да, активный сабвуфер можно подключить к усилителю без специализированного выхода. Обычно для этого используют либо выходы на акустические колонки (high level), либо линейные выходы с предусилителя (RCA), если они есть. В первом случае подключение происходит параллельно основным колонкам с помощью специального адаптера high-to-low, который преобразует сигнал высокого уровня в линейный. Во втором — достаточно подключить сабвуфер к линейному выходу усилителя. Такой способ позволяет получить нормальный уровень сигнала для сабвуфера без повреждения усилителя или искажений звука.

Что нужно учитывать при регулировке уровня сигнала сабвуфера при подключении без отдельного выхода?

При подключении сабвуфера через акустические выходы важно настроить уровень громкости так, чтобы бас не перекрывал основное звучание колонок, но при этом не был слишком тихим. Рекомендуется сначала выставить минимальный уровень на сабвуфере, затем постепенно повышать, слушая общую сбалансированность звучания. Фильтр низких частот (кроссовер) тоже должен быть настроен так, чтобы сабвуфер воспроизводил только басы, а средние и высокие частоты оставались за колонками. Это поможет избежать перегрузки и улучшит качество звука.

Какие проблемы могут возникнуть при подключении пассивного сабвуфера к усилителю без спецвыхода?

Пассивный сабвуфер требует отдельного усилителя, поэтому прямое подключение к обычному усилителю колонок без специального выхода может привести к недостаточной мощности и искажению звука. Усилитель колонок не рассчитан на управление низкочастотным динамиком с большой нагрузкой. Кроме того, без фильтра низких частот сабвуфер будет воспроизводить весь диапазон, что ухудшит качество. Чтобы избежать этих проблем, пассивный сабвуфер подключают через отдельный усилитель с корректным кроссовером.

Как организовать правильное заземление при нестандартном подключении сабвуфера к усилителю?

Общая масса должна быть одной для всех компонентов аудиосистемы, чтобы избежать шумов и фоновых помех. При нестандартном подключении важно правильно соединить корпуса усилителя и сабвуфера, не допуская появления «земляных петель». Если сабвуфер активный, обычно его корпус уже заземлен через сетевой кабель. Если используются соединения через кабели сигналов, следует избегать прокладывания проводов рядом с силовыми линиями, чтобы не наводились помехи. При появлении гудения рекомендуется проверить контакты и использовать экранированные кабели.

Какие типы кабелей и разъёмов лучше использовать для подключения сабвуфера без сабвуферного выхода?

Если усилитель имеет линейные выходы (RCA), то лучше использовать качественные RCA-кабели с хорошей экранировкой для подключения к активному сабвуферу. При подключении через акустические выходы необходимы специальные кабели с переходом с акустических к линейным (адаптер high-to-low). Для пассивных сабвуферов применяют акустические провода с подходящим сечением, чтобы избежать потерь мощности. Выбор кабеля влияет на чистоту сигнала и минимизацию шумов, поэтому стоит избегать дешёвых и тонких проводов.

Можно ли подключить активный сабвуфер к усилителю без выделенного сабвуферного выхода и как правильно это сделать?

Да, активный сабвуфер можно подключить к усилителю, у которого нет специального выхода для сабвуфера. Обычно для этого используют один из вариантов: подключение через линейный выход (если он есть), через высокоуровневый вход сабвуфера, или с помощью адаптера high-to-low. При отсутствии линейного выхода можно подключить сабвуфер параллельно к акустическим выходам усилителя, используя высокоуровневый вход сабвуфера, который рассчитан на сигнал от динамиков. При таком подключении важно правильно настроить уровень громкости и фильтрацию, чтобы звук сабвуфера гармонично сочетался с основными колонками и не искажался.

Какие риски или ограничения возникают при подключении сабвуфера к усилителю без специализированного выхода и как их избежать?

При подключении сабвуфера без выделенного выхода часто возникают проблемы с согласованием уровней сигнала и фильтрацией частот. Если сабвуфер подключён напрямую к акустическим выходам усилителя без правильной фильтрации, может появиться искажение звука, перегрузка усилителя или дисбаланс в звуковой картине. Чтобы избежать этих сложностей, нужно использовать фильтры низких частот (кроссоверы) и регулировать уровень сигнала на самом сабвуфере. Также важно следить за правильным подключением массы и избегать возникновения шумов или гудения из-за плохого заземления. При использовании адаптеров high-to-low следует выбирать модели с хорошей фильтрацией и качественными компонентами, чтобы сохранить чистоту звука.
