Как проверить уровень масла в акпп тойота рав 4

Точная проверка уровня трансмиссионной жидкости в автоматической коробке передач Toyota RAV4 критична для стабильной работы узла. Недостаток или избыток масла может привести к рывкам, перегреву и выходу из строя компонентов. Конструкция коробки и требования к обслуживанию могут различаться в зависимости от поколения автомобиля и типа установленной трансмиссии (например, U241E, U760E, CVT и др.).

Для моделей RAV4 с классическим «автоматом» (не вариатором) 2006–2012 годов с коробкой U241E и U250E допуск ATF – Toyota Type T-IV. В более новых версиях, таких как RAV4 2013–2018 с коробкой U760E, используется жидкость WS (World Standard). Уровень проверяется при температуре жидкости около 40 °C – превышение или понижение температуры искажает результат. Пробка контроля уровня масла, как правило, находится на картере коробки снизу, рядом с сливной.

На ряде моделей, начиная с 2010-х годов, отсутствует щуп – вместо него используется контрольная пробка и специальная процедура с запуском двигателя, переключением режимов и контролем температуры жидкости. Без соблюдения последовательности невозможно определить уровень корректно. Для таких проверок нередко требуется диагностический сканер, чтобы отследить точную температуру ATF.

Перед проверкой необходимо обеспечить горизонтальное положение автомобиля, использовать только оригинальные допуски жидкости и не допускать попадания пыли внутрь системы. Использование неподходящего масла или нарушение технологии контроля уровня может привести к дорогостоящему ремонту гидроблока и муфт сцепления.

Как определить тип коробки передач и необходимость проверки

Для точного определения типа трансмиссии в Toyota RAV4 необходимо сверить данные с VIN-кодом автомобиля. Код коробки передач зашифрован в заводской спецификации, которую можно получить по VIN через официального дилера или с помощью специализированных онлайн-сервисов. Например, для моделей с автоматической коробкой передач чаще всего используются трансмиссии U241E, U760E или U880F в зависимости от года выпуска и типа привода.

Если на щупе присутствуют метки уровня ATF и трансмиссия оснащена маслозаливной трубкой, это классическая автоматическая коробка с возможностью пользовательской проверки. В моделях с вариатором (CVT), например, трансмиссия K114F, такой щуп обычно отсутствует, и уровень проверяется через сервисное отверстие при соблюдении температурного режима. Наличие CVT также можно определить по маркировке на табличке под капотом или на кожухе коробки.

Необходимость проверки определяется по условиям эксплуатации и симптомам. При резких рывках, замедленном отклике на педаль газа или посторонних звуках при переключении передач необходимо провести диагностику уровня и состояния масла. Также проверка обязательна при пробеге свыше 40–60 тыс. км, если ранее замена ATF не производилась, или после ремонта трансмиссии. Признак перегрева – потемнение масла и запах гари – требует немедленного вмешательства.

Где находится щуп или контрольная пробка на АКПП RAV4

Расположение щупа или контрольной пробки зависит от поколения и типа коробки передач, установленной на конкретной версии Toyota RAV4. На моделях с классическим гидротрансформатором (например, U241E, U250E, U760E и др.), щуп может быть доступен для обслуживания, тогда как на версиях с необслуживаемыми АКПП (например, U660E или U760E без щупа) предусмотрена контрольная пробка.

У автомобилей RAV4 третьего поколения (XA30, 2006–2012) с двигателем 2.4 и коробкой U241E щуп располагается в подкапотном пространстве справа по ходу движения, рядом с моторным щупом. Он оснащён жёлтой или красной пластиковой ручкой. Важно проверять уровень при работающем и прогретом двигателе, установленном в положение «P» или «N».

На более новых моделях, включая RAV4 четвертого (XA40, 2013–2018) и пятого (XA50, с 2019 года) поколений, щуп может отсутствовать. В этих версиях используется контрольная пробка, расположенная снизу корпуса коробки. Она находится в районе поддона АКПП, чаще всего ближе к задней части картера. Для проверки необходимо демонтировать защиту картера и использовать подъёмник или эстакаду.

Проверка уровня через контрольную пробку требует соблюдения температурного режима масла (обычно 40–45°C) и наличия специального инструмента – пробки уровня, представляющей собой трубку внутри основного сливного болта. При недостаточном уровне масло не вытекает при открытии пробки, при избытке – стекает тонкой струёй.

Перед проверкой рекомендуется уточнить тип трансмиссии по VIN-коду и использовать технический мануал именно для вашей модификации. Ошибки при доступе к пробке или работе с АКПП могут привести к перегреву или повреждению механизма.

Когда проверять уровень масла: горячая или холодная АКПП

Для большинства моделей Toyota RAV4 с традиционной гидротрансформаторной автоматической коробкой передач (например, U241E, U660E) уровень масла рекомендуется проверять на горячей трансмиссии. Температура рабочей жидкости при этом должна находиться в диапазоне от 70 °C до 80 °C. В этом режиме достигается точность измерения, так как объём масла изменяется при нагреве.

Запуск двигателя перед проверкой обязателен. После прогрева необходимо с зажатым тормозом перевести рычаг селектора во все положения от «P» до «L», задерживаясь в каждом по 2–3 секунды. Затем установить селектор в положение «P» или «N» и приступить к проверке. Автомобиль должен стоять на ровной горизонтальной поверхности.

Некоторые вариации RAV4, оснащённые АКПП без измерительного щупа (например, коробки U760E или U250E), требуют иной процедуры. В этих случаях используется контрольная пробка, и измерение выполняется при определённой температуре ATF, часто с применением диагностического оборудования или сканера, отображающего температуру жидкости.

Проверка уровня на холодной трансмиссии возможна только в исключительных случаях и не даёт точного результата. Если используется щуп с двойной шкалой («Hot» и «Cold»), необходимо ориентироваться исключительно на горячие значения, так как холодные служат только ориентиром перед окончательной проверкой.

Подготовка автомобиля к проверке уровня масла

Перед началом проверки уровня масла в АКПП Toyota RAV4 необходимо прогреть трансмиссию до рабочей температуры. Для этого следует проехать не менее 15–20 километров в обычном городском режиме, включая остановки, переключения передач и движение в разных диапазонах трансмиссии. Недостаточно просто прогреть двигатель – необходимо, чтобы прогрелась именно трансмиссионная жидкость.

После поездки автомобиль следует установить на ровную горизонтальную поверхность. Переключатель передач должен находиться в положении «P» (парковка), а стояночный тормоз – быть полностью задействован. Двигатель не выключается: уровень проверяется на заведённом моторе.

Откройте капот и обеспечьте доступ к щупу или контрольной пробке, в зависимости от типа трансмиссии (щуповая или безщуповая). Перед извлечением щупа протрите его посадочное место, чтобы избежать попадания грязи внутрь. Подготовьте чистую, неворсистую салфетку для удаления масла с щупа во время измерения.

Если используется контрольная пробка снизу коробки, обеспечьте безопасный доступ к днищу автомобиля – с помощью подъёмника или смотровой ямы. Работа под машиной без надёжной опоры недопустима.

Убедитесь, что используемые инструменты (шестигранник, торцовый ключ и т.п.) соответствуют размеру контрольной пробки. Под рукой должна быть чистая ёмкость для возможного слива избыточного масла и перчатки, поскольку жидкость может быть горячей.

Пошаговая инструкция по проверке уровня масла через щуп

1. Прогрейте двигатель до рабочей температуры. Для этого достаточно 15–20 минут езды в обычном городском режиме. Коробка должна быть горячей, так как уровень масла зависит от температуры жидкости.

2. Остановите автомобиль на ровной горизонтальной площадке и зафиксируйте его стояночным тормозом. Двигатель не выключайте.

3. Установите рычаг селектора в положение “P” (паркинг). Подождите 1–2 минуты, чтобы масло стабилизировалось в системе.

4. Откройте капот и найдите щуп АКПП. У моделей RAV4 с классической автоматической коробкой передач он обычно расположен рядом с мотором, ближе к левой стороне (если смотреть по ходу движения).

5. Извлеките щуп, протрите его чистой безворсовой тканью и вставьте обратно до упора. Затем снова извлеките и проверьте уровень по меткам “HOT” на наконечнике.

6. Масло должно находиться между метками “MIN” и “MAX” на стороне “HOT”. Если уровень ниже – требуется доливка. Если выше – возможен перелив, что может вызвать вспенивание и перегрев.

7. Оцените состояние жидкости: она должна быть прозрачной, без запаха гари, с красноватым оттенком. Потемнение или наличие постороннего запаха свидетельствуют о необходимости замены.

8. После завершения проверки аккуратно установите щуп на место. Убедитесь, что он зафиксирован плотно.

Проверку рекомендуется проводить не реже одного раза в 10 000 км пробега, особенно перед длительными поездками или в условиях повышенной нагрузки на трансмиссию.

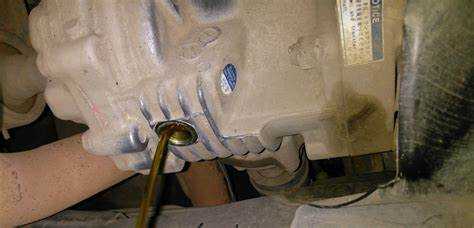

Порядок проверки уровня масла без щупа – с контрольной пробкой

В некоторых моделях Toyota RAV4 АКПП не оснащена щупом для контроля уровня масла. Вместо этого используется контрольная пробка на корпусе коробки передач. Проверка уровня выполняется при прогретом двигателе и в строго определенной последовательности.

1. Запустите двигатель и прогрейте коробку передач до рабочей температуры (обычно около 50–80 °C). Для этого проедьте на автомобиле 10–15 минут в спокойном режиме.
2. Установите автомобиль на ровную горизонтальную поверхность и зафиксируйте стояночный тормоз.
3. Переключите рычаг АКПП во все положения селектора (P, R, N, D) с задержкой по 2–3 секунды, чтобы масло равномерно распределилось внутри коробки.
4. Откройте капот, найдите контрольную пробку на корпусе коробки передач. Обычно она расположена сбоку и имеет форму болта с отверстием для слива.
5. Подставьте емкость для слива масла под контрольную пробку.
6. Ослабьте пробку, аккуратно не выкручивая полностью, чтобы масло могло свободно вытекать, если уровень превышает норму.
7. Если масло начинает течь из отверстия пробки тонкой струйкой или каплями, уровень соответствует норме. Если масло не вытекло, уровень ниже нормы.
8. В случае недостаточного уровня долейте масло рекомендованного типа через заливное отверстие коробки, затем повторите процедуру проверки.
9. После завершения контроля затяните контрольную пробку с необходимым моментом затяжки (обычно 20–30 Н·м, уточните в технической документации для вашей модели).
10. Убедитесь в отсутствии подтеков вокруг пробки и при необходимости протрите корпус коробки.

Проверка уровня через контрольную пробку требует точного соблюдения условий – температура масла, положение селектора и ровная площадка критичны для правильного результата.

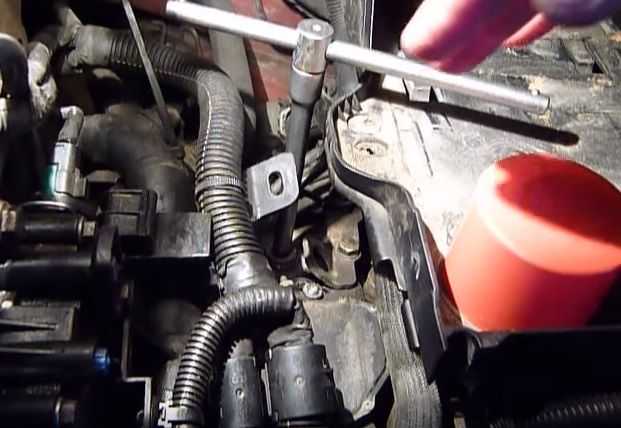

Что делать при недостаточном или избыточном уровне масла

Недостаточный уровень масла в АКПП Toyota RAV4 приводит к ухудшению смазки и охлаждения, что вызывает перегрев и ускоренный износ деталей трансмиссии. При обнаружении низкого уровня необходимо незамедлительно долить масло, соответствующее спецификациям производителя (обычно Toyota WS или аналог). Для долива используйте чистый шприц или специальный шланг через контрольное отверстие или щуп, избегая попадания загрязнений.

Перед доливом проведите повторную проверку уровня, убедитесь, что автомобиль стоит на ровной поверхности и коробка прогрета до рабочей температуры (обычно около 50–60°C). Избыток масла вызывает повышенное давление внутри корпуса, может привести к протечкам и повреждению сальников, а также ухудшению работы гидротрансформатора. Если уровень превышен более чем на 10–15%, необходимо слить излишки через сливную пробку или через контрольное отверстие до достижения нормы.

Слив масла при избыточном уровне требует аккуратности: прогрейте коробку до рабочей температуры, заглушите двигатель, затем открутите контрольную пробку. Дайте излишкам вытечь, контролируя количество. После процедуры проверьте уровень заново, соблюдая методику проверки. Если уровень нестабилен или возникают повторные отклонения, рекомендуется провести диагностику герметичности системы и проверить состояние уплотнений.

В случаях, когда обнаруживается постоянное снижение уровня масла без внешних протечек, следует осмотреть коробку на предмет внутренних утечек или повреждений. При подозрении на загрязнение или ухудшение качества масла необходима замена масла с фильтром и комплексная диагностика состояния АКПП.

Вопрос-ответ:

Как правильно подготовить Toyota RAV4 к проверке уровня масла в АКПП?

Для точной проверки уровень масла в автоматической коробке передач Toyota RAV4 необходимо прогреть двигатель до рабочей температуры, так как масло расширяется и принимает рабочие параметры при нагреве. После прогрева поставьте автомобиль на ровную поверхность и удерживайте тормоз. Рекомендуется проверить масло при работающем двигателе, чтобы гидравлическая система была активна. Далее можно приступать к проверке через щуп или контрольную пробку в зависимости от типа АКПП.

Что делать, если уровень масла в АКПП Toyota RAV4 оказался ниже нормы?

Если масло ниже нормы, это может привести к недостаточному смазыванию и перегреву деталей коробки. Следует добавить рекомендованное производителем масло той же марки и спецификации, избегая смешивания с другими типами. Перед добавлением убедитесь в отсутствии утечек. После дозаправки уровень проверяют повторно, чтобы не допустить перелива.

Как определить, что масло в АКПП Toyota RAV4 требует замены, а не только долива?

Помимо проверки уровня, важна оценка состояния масла. Масло, требующее замены, обычно темнее обычного, с заметным запахом гари или загрязнениями. Появление пены на щупе, мутность или посторонние частицы указывают на ухудшение качества. Также стоит обратить внимание на работу коробки — пробуксовки, толчки или затрудненное переключение передач могут свидетельствовать о необходимости полной замены масла и фильтра.

Можно ли проверить уровень масла в АКПП Toyota RAV4 без щупа? Как это сделать?

В некоторых моделях Toyota RAV4 АКПП не оборудована щупом. В таком случае проверка уровня выполняется через контрольную пробку на корпусе коробки. Процедура включает прогрев двигателя, установку автомобиля на ровную поверхность и снятие пробки при работающем двигателе. Если масло начинает вытекать небольшими струйками или каплями, уровень нормальный. При отсутствии вытекания требуется долив масла, а сильный поток указывает на перелив.

Как часто рекомендуется проверять уровень масла в АКПП Toyota RAV4?

Регулярность проверки зависит от условий эксплуатации, однако базовая рекомендация — проводить осмотр минимум раз в 15-20 тысяч километров или ежегодно. При интенсивной нагрузке, частых поездках по бездорожью или высоких температурах проверять масло стоит чаще. Своевременный контроль помогает избежать серьезных поломок и сохранить стабильную работу коробки передач.
