Как рассчитать передаточное число кпп

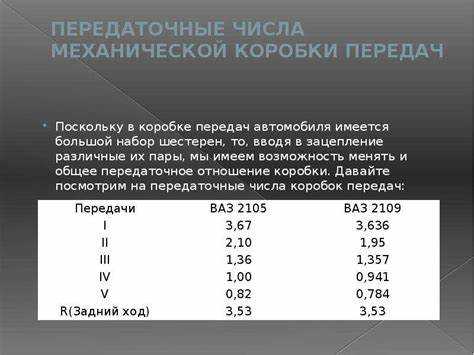

Передаточное число коробки передач – это отношение числа зубьев ведущей шестерни к числу зубьев ведомой. Этот показатель определяет, насколько изменяется крутящий момент и скорость вращения при передаче усилия от двигателя к колесам.

Чтобы рассчитать передаточное число, достаточно знать зубчатые параметры пар шестерён. Например, если у ведущей шестерни 20 зубьев, а у ведомой – 40, то передаточное число будет равно 40 делённому на 20, то есть 2. Это значит, что ведомой вал будет вращаться в два раза медленнее, чем ведущий, при увеличении крутящего момента в два раза.

Для практического расчёта можно использовать два подхода: подсчёт зубьев на шестернях или измерение их диаметра. Первый метод более точный, второй – удобен при отсутствии возможности снять коробку или разобрать её. Измерение диаметра шестерни позволяет приблизительно определить передаточное число как отношение диаметра ведомой шестерни к диаметру ведущей.

Правильный расчёт передаточного числа необходим для подбора и настройки КПП с целью достижения оптимальной динамики автомобиля и экономии топлива. Простые методы расчёта помогут самостоятельно оценить параметры и провести базовый анализ работы трансмиссии без сложных инструментов.

Как измерить количество зубьев на шестернях для расчёта передаточного числа

Определение количества зубьев на шестернях – ключевой этап для правильного расчёта передаточного числа. Для начала визуально осмотрите шестерню и выберите один её сектор, где зубья видны чётко и без повреждений.

Подсчёт ведётся последовательно: отметьте первый зуб, затем пересчитайте каждый следующий до момента возвращения к исходному зубу. Важно не пропускать и не считать зубья дважды, чтобы избежать ошибок. Если шестерня крупная, можно разбить подсчёт на части, например, считать по 10 или 20 зубьев и суммировать.

В случае, когда зубья сильно изношены или загрязнены, рекомендуется очистить поверхность и осмотреть под разным углом освещения для точного подсчёта. При ограниченном доступе к шестерне применяют метод измерения окружности деления и шага зуба – делят длину окружности на шаг зуба, получая приблизительное количество зубьев.

Если зубья равномерные, можно измерить длину участка с известным числом зубьев и вычислить шаг, разделив длину на количество зубьев. После этого общая окружность делится на шаг для получения количества зубьев.

При наличии технической документации или маркировок на шестерне лучше сверить данные подсчёта с указанными параметрами для проверки точности. Правильное определение количества зубьев важно для корректного расчёта передаточного числа и последующей работы механизма.

Формула вычисления передаточного числа вручную с примерами

Передаточное число (i) рассчитывается как отношение числа зубьев ведомой шестерни (Z_вед) к числу зубьев ведущей шестерни (Z_ведущ):

i = Z_вед / Z_ведущ

Если ведомая шестерня имеет 48 зубьев, а ведущая – 16, то передаточное число будет:

i = 48 / 16 = 3

Это означает, что ведомый вал вращается в 3 раза медленнее, чем ведущий.

Для нескольких ступеней передачи итоговое передаточное число рассчитывается как произведение передаточных чисел каждой ступени:

i_общ = i₁ × i₂ × … × i_n

Например, если первая пара шестерен имеет i₁ = 2, вторая – i₂ = 3, итоговое передаточное число будет:

i_общ = 2 × 3 = 6

В реальном расчёте учитывайте точное количество зубьев каждой пары для точного результата.

Определение передаточного числа по диаметрам ведущей и ведомой шестерен

Передаточное число (i) рассчитывается как отношение диаметра ведомой шестерни (D_в) к диаметру ведущей шестерни (D_д):

i = D_в / D_д

Диаметры определяются по делительному диаметру шестерен – окружности, на которой располагаются центры зубьев.

Для измерения диаметров используйте штангенциркуль или микрометр, замеряя расстояние между зубьями по окружности. Важно, чтобы измерения были точными, с допуском не более 0,1 мм.

• Измерьте диаметр ведущей шестерни (D_д).
• Измерьте диаметр ведомой шестерни (D_в).
• Рассчитайте передаточное число по формуле i = D_в / D_д.

Например, если D_д = 40 мм, а D_в = 80 мм, передаточное число составит:

i = 80 / 40 = 2

Это означает, что ведомая шестерня вращается в два раза медленнее ведущей, увеличивая крутящий момент.

При расчётах учитывайте, что погрешности в измерениях диаметра влияют на точность результата. При необходимости применяйте усреднённые значения после нескольких замеров.

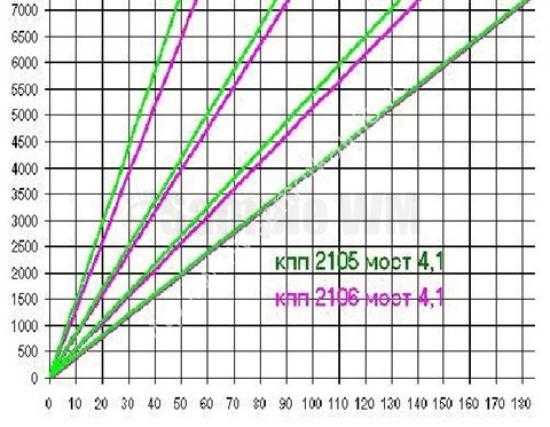

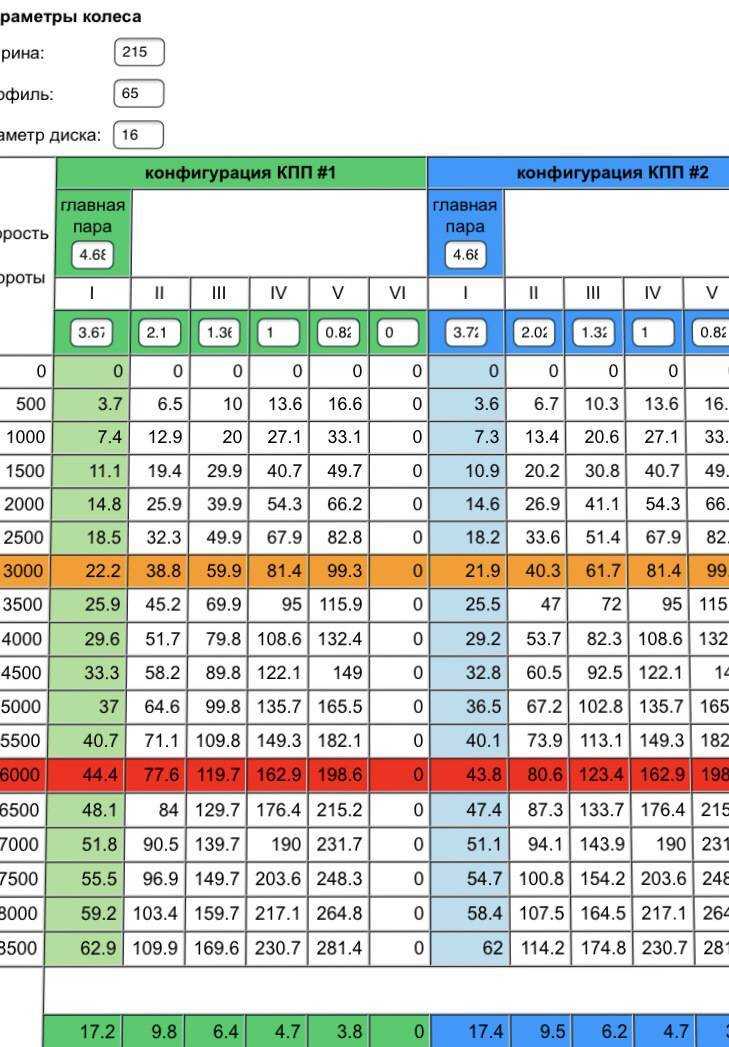

Использование оборотов валов для определения передаточного числа

Передаточное число коробки передач можно вычислить через отношение оборотов ведущего и ведомого валов. Для этого измеряют частоту вращения входного вала (N_вх) и выходного вала (N_вых) в об/мин.

Формула расчёта:
Передаточное число (i) = N_вх / N_вых.

Если, например, входной вал вращается с частотой 3000 об/мин, а выходной – 1000 об/мин, передаточное число будет равно 3. Это значит, что скорость вращения уменьшается в 3 раза, а крутящий момент увеличивается соответственно.

Для точных измерений используют тахометры или цифровые частотомеры. При отсутствии инструментов можно подсчитать обороты за фиксированное время, например, число оборотов выходного вала за 10 секунд умножить на 6 для перевода в об/мин.

Данный способ эффективен для оценки передаточного числа на работающей коробке передач без демонтажа, особенно при диагностике и настройке трансмиссии.

Простой способ расчёта передаточного числа с помощью линейки и штангенциркуля

Для определения передаточного числа коробки передач измерьте диаметры ведущей и ведомой шестерен. Используйте штангенциркуль для точного измерения диаметра зубчатого венца каждой шестерни. Измерьте диаметр по наружному краю зубьев.

При отсутствии штангенциркуля подойдет обычная линейка с делениями миллиметров, но точность снизится. Важно замерять диаметр в одной плоскости, чтобы избежать искажений.

Расчёт передаточного числа производится по формуле:

Например, если диаметр ведомой шестерни равен 80 мм, а ведущей 40 мм, передаточное число составит 80 ÷ 40 = 2.

При измерении учитывайте возможные погрешности, особенно при использовании линейки. Рекомендуется проводить несколько замеров и использовать среднее значение.

Такой способ подходит для быстрого определения передаточного числа без демонтажа коробки передач и специального оборудования.

Как проверить правильность расчёта передаточного числа на практике

Для проверки результата расчёта передаточного числа необходимо измерить скорость вращения ведущего и ведомого валов коробки передач. Используйте тахометр или аналогичный прибор с точностью не менее 1 оборота в секунду.

Подключите прибор к ведущему валу и зафиксируйте его скорость в об/мин (n_{ведущий}), затем измерьте скорость ведомого вала (n_{ведомый}) при стабильной работе механизма без нагрузки.

Передаточное число вычисляется как отношение скоростей: i = n_{ведущий} / n_{ведомый}. Сравните это значение с рассчитанным по формулам или по числу зубьев шестерен.

Чтобы уменьшить погрешность, повторите замеры несколько раз, учитывая среднее значение. При значительных отклонениях проверьте правильность измерений и исправность оборудования.

Дополнительно можно измерить частоту вращения при разных режимах работы, чтобы убедиться в стабильности передаточного числа в пределах технических допусков.

Ошибки при измерениях и как их избежать при расчёте передаточного числа

При измерении диаметров шестерен важно использовать точные инструменты – штангенциркуль с делениями не более 0,05 мм. Ошибка даже в 0,1 мм искажет вычисленное передаточное число, особенно на малых зубчатых колёсах. Необходимо измерять диаметр по среднему делительному кругу, а не по внешнему краю зубьев.

Неправильное позиционирование измерительного инструмента – ещё одна распространённая ошибка. Линейка или штангенциркуль должны располагаться строго перпендикулярно оси шестерни. Наклон приводит к увеличению измеряемой длины и ошибкам в расчёте.

При использовании оборотов валов для вычисления передаточного числа необходимо обеспечить стабильность и точность измерений. Колебания нагрузки или ошибки в тахометре отражаются на результатах. Для повышения точности стоит измерять обороты несколько раз и усреднять значения.

Пренебрежение очисткой зубчатых колёс перед измерениями и наличие дефектов зубьев также искажают данные. Перед подсчётом зубьев и измерением диаметров поверхности должны быть очищены от масла, грязи и посторонних включений.

Использование неподходящих формул без учёта конструкции коробки передач вызывает систематические ошибки. При расчётах необходимо учитывать особенности конструкции, например, наличие промежуточных валов или дополнительных шестерён.

Соблюдение этих рекомендаций поможет минимизировать ошибки при измерениях и обеспечить корректный расчёт передаточного числа, что важно для правильного выбора и эксплуатации трансмиссии.

Вопрос-ответ:

Как точно определить передаточное число коробки передач без сложных измерений?

Передаточное число можно вычислить, посчитав зубья на ведущей и ведомой шестернях. Для этого нужно внимательно посчитать количество зубцов на каждой шестерне и разделить число зубьев ведомой шестерни на число зубьев ведущей. Такой метод не требует специального оборудования и хорошо подходит для простых коробок передач.

Какие ошибки чаще всего возникают при расчёте передаточного числа вручную?

Основные ошибки связаны с неточным подсчётом зубьев шестерен, неправильным измерением диаметров или путаницей в обозначениях ведущей и ведомой шестерен. Также ошибка может появиться, если шестерни имеют разные модули зубьев, и это не учитывается при расчёте. Важно внимательно проверять данные и использовать правильную формулу.

Можно ли использовать измерение диаметров шестерен для расчёта передаточного числа, если нет возможности посчитать зубья?

Да, можно. Передаточное число примерно равно отношению диаметра ведомой шестерни к диаметру ведущей. Для этого измеряют внешние диаметры шестерен с помощью штангенциркуля или линейки и делят диаметр ведомой на диаметр ведущей. Такой способ менее точный, но позволяет получить приближённое значение без подсчёта зубьев.

Как проверить правильность расчёта передаточного числа на практике?

Один из методов проверки — измерить обороты валов. Если известны обороты ведущего и ведомого валов, передаточное число можно вычислить как отношение оборотов ведущего вала к оборотам ведомого. Сравнив это значение с рассчитанным передаточным числом, можно оценить точность вычислений.

Какие инструменты понадобятся для быстрого и простого расчёта передаточного числа?

Минимально необходимы — линейка или штангенциркуль для измерения диаметров шестерен и внимательность при подсчёте зубьев. Если есть возможность, удобно использовать тахометр для измерения оборотов валов, что поможет проверить результаты. Специальное программное обеспечение или калькуляторы не нужны для простых расчётов.

Как определить передаточное число коробки передач, если известны количества зубьев ведущей и ведомой шестерен?

Передаточное число можно вычислить, разделив количество зубьев ведомой шестерни на количество зубьев ведущей. Например, если ведущая шестерня имеет 20 зубьев, а ведомая — 40, передаточное число будет равно 40 / 20 = 2. Это означает, что ведомая шестерня вращается в два раза медленнее ведущей, что влияет на крутящий момент и скорость вращения выходного вала.

Какие методы подойдут для проверки правильности расчёта передаточного числа на практике?

Для проверки передаточного числа можно измерить скорость вращения валов. Если известно, что ведущий вал вращается с определённой частотой, а ведомый — с другой, то передаточное число получится как отношение скорости вращения ведущего вала к скорости вращения ведомого. Практически это можно сделать с помощью тахометра или другого измерительного прибора. Сравнение полученного результата с расчетным покажет, насколько точно был выполнен расчет.
