Что такое карбон для авто

Карбон, или углепластик, представляет собой композитный материал на основе углеродного волокна, армированного полимерной смолой. В автомобильной промышленности он ценится за сочетание высокой прочности и малого веса. Плотность карбона составляет около 1,6 г/см³, тогда как сталь – 7,8 г/см³, что позволяет значительно снижать массу компонентов без потери жесткости конструкции.

Наиболее часто карбон используется в производстве кузовных элементов, аэродинамических обвесов, деталей подвески и салонной отделки. Он обеспечивает снижение неподрессоренной массы, что улучшает управляемость и ускорение автомобиля. В суперкарах и спортивных моделях применяются цельные карбоновые кузова и шасси, повышающие жесткость на кручение и безопасность при авариях.

При установке карбоновых деталей на серийные автомобили стоит учитывать тип волокна, направление его укладки и качество смолы. Например, прессованный карбон имеет меньшую стоимость, но и худшие характеристики по сравнению с автоклавным методом. Для достижения максимальной прочности важна правильная ориентация волокон, особенно в силовых элементах.

К преимуществам карбона относятся стойкость к коррозии, низкая теплопроводность и устойчивость к деформации. Однако материал чувствителен к ударным нагрузкам и требует профессионального ремонта в случае повреждений. Поэтому для элементов, подверженных постоянному риску механических воздействий, предпочтительны гибридные решения с применением стекловолокна или металлов в уязвимых зонах.

Карбон для авто: свойства, применение, преимущества

Углеродное волокно плотностью 1,55–1,7 г/см³ в автокомпонентах заменяет сталь (7,8 г/см³) и алюминий (2,7 г/см³), снижая массу детали на 40–75 %. При растяжении материал выдерживает 3 500–6 000 МПа, а модуль упругости достигает 230–600 ГПа, что обеспечивает жесткость кузовных панелей без усилителей. Термическая стабильность сохраняется до 180 °С для термореактивных матриц и до 300 °С для высокотемпературных смол.

Наиболее востребованы капоты, крыши, багажные крышки и карбон-керамические тормозные диски: примером служит переход с 12‑килограммового стального капота на 4,8‑килограммовый карбоновый – минус 7,2 кг только на одной панели. Вал карданного привода из CFK уменьшает момент инерции на 40 %, ускоряя отклик трансмиссии. В салоне применяются монококовые каркасы сидений и декоративные панели толщиной 0,5 мм, формуемые по технологии prepreg‑autoclave.

Основные преимущества: уменьшение времени разгона 0–100 км/ч на 0,1–0,3 с за счёт снижения массы; экономия топлива 3–5 % в смешанном цикле; антикоррозионная устойчивость (отсутствие гальванопар с алюминием и сталью); высокая усталостная прочность – ресурс более 1 млн циклов при ±0,3 ε.

Практические рекомендации: для наружных деталей выбирайте ткань 2×2 twill с нитями 3K – она обеспечивает равномерный рисунок и минимальные просветы; обязательно наносите УФ‑стойкий лак с фильтром 380–400 нм во два слоя по 40 мкм; при замене силовых элементов требуйте расчёт FEM‑модели, иначе риск расслоения при ударе. Для ремонта мелких сколов используйте эпоксидно‑циановый клей с прочностью не ниже 30 МПа и подпекание инфракрасной лампой 60 °С/30 мин.

Из чего состоит карбон и как он производится для автоиндустрии

Основой большинства автомобильных композитов служит углеродное волокно, изготовленное из полиакрилонитрильного (ПАН) предшественника. На мировом рынке доля ПАН‑волокон превышает 90 %, остаток составляет волокна из нефтяного или угольного пека, применяемые в нишевых высокомодульных деталях подвески и аэродинамических элементах.

Процесс начинается с окисления непрерывного ПАН‑жгута при 200–300 °C в атмосфере с ограниченным содержанием кислорода. Затем следует карбонизация при 1 000–1 500 °C, где удаляются водород и азот, а содержание углерода достигает ~93 %. Для деталей, требующих максимальной жесткости (панели монокока, лонжероны), волокно дополнительно графитизируют при 2 500–3 000 °C, повышая модуль упругости до 600 ГПа.

Диаметр готовой нити составляет 5–7 мкм. Разрывная прочность базовых «автомобильных» классов находится в диапазоне 3–5 ГПа, что позволяет выдерживать ударные нагрузки без разрушения матрицы. При правильной ориентации слоёв коэффициент специфической прочности превышает показатели стали в 5–6 раз.

Для автоиндустрии критичен не только материал волокна, но и смола. Наиболее широко применяются эпоксидные препреги с содержанием волокна 55–60 % по массе. Они держат температуру эксплуатации до 120 °C – достаточно для моторного отсека и аэродинамического обвеса. Для горячих зон (диффузоры, крышки турбин) применяют фенольные или цианатэфирные матрицы, выдерживающие 200 °C без потери прочности.

Ключевые технологии формования в автопроме – автоклавное прессование (давление 6–8 бар, температура 120–135 °C) и инфузия смолы под вакуумом (RTM‑Light). Первое обеспечивает минимальный объём пор (<1 %), второе сокращает цикл до 30 мин и подходит для партий 1 000+ деталей в год. Производители спорткаров всё чаще переходят к гибридной схеме: внешние слои выкладывают вручную из препрегов для идеальной поверхности, а сердечник заполняют тканью под RTM, экономя до 25 % на материале.

Рекомендации для мастерских: храните препрег при –18 °C, чтобы сохранить вязкость смолы до 12 месяцев; перед выкладкой выдерживайте рулоны 8 часов при комнатной температуре для предотвращения конденсата. Используйте газопроницаемые вакуумные плёнки, чтобы отводить летучие фракции и исключить появление микропор, влияющих на лакокрасочное покрытие.

Для повышения ударной вязкости наружные панели армируют гибридной тканью (50 % углерода, 50 % арамид). Такой сэндвич снижает риск расслоения при бордюрных ударах на 30 % и предотвращает разлет осколков, упрощая последующий ремонт.

Какие физико‑механические свойства делают карбон востребованным в автомобилях

Ключевое преимущество карбона – высокий показатель «прочность‑к‑весу». Плотность углеродного волокна в эпоксидной матрице составляет 1,5‑1,6 г/см³, тогда как сталь весит около 7,8 г/см³, а алюминий – 2,7 г/см³. При этом удельная прочность карбонового композита достигает 2000‑3000 кН·м/кг, что в 4‑5 раз выше стали. Модуль упругости волокон 230‑400 ГПа позволяет получить жёсткие элементы подвески и монококи без утолщения стенок.

Материал выдерживает циклические нагрузки значительно лучше алюминия: при испытании на 10⁶ циклов напряжения снижение прочности карбона не превышает 15 %, тогда как у алюминия потери доходят до 40 %. В зонах деформации (краш‑боксы, бамперы) карбон поглощает 55‑60 кДж/кг ударной энергии, обеспечивая более короткую зону смятия и стабильное замедление кабины.

Коэффициент теплового расширения углеродных волокон близок к нулю (‑0,5 × 10^‑6 1/°C), поэтому геометрия крыши, крышки багажника и аэродинамических элементов остаётся постоянной при суточных колебаниях от ‑40 до +60 °C. Стеклопластик и алюминий в тех же условиях удлиняются в 5‑7 раз сильнее. Карбон также гасит вибрации на 15‑20 % эффективнее стали, снижая шум в салоне без дополнительных демпферов, и не подвержен электрохимической коррозии.

Практика проектирования: для поперечных рычагов и стабилизаторов используйте высокомодульные волокна (≥350 ГПа) с ориентацией ±45° для работы на кручение; для внешних панелей берите промежуточный модуль (≈290 ГПа) и слои 0/90° для повышения ударной вязкости. Эпоксидные матрицы, модифицированные нанокремнезёмом, увеличивают межслоевое сдвиговое сопротивление на 10‑15 % и уменьшат риск расслаивания при ДТП. Контакт карбона с алюминием изолируйте полиамидными прокладками, чтобы исключить гальваническую пару.

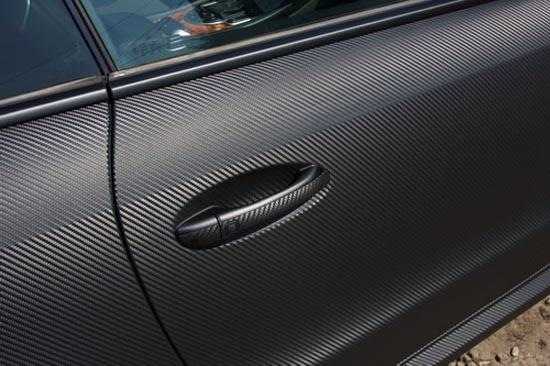

Где в конструкции автомобиля применяется карбон и почему

Композит на основе углеродного волокна (CFRP) используют там, где критичны жёсткость, минимальная масса и устойчивость к усталости. Ниже перечислены ключевые зоны применения и аргументы в пользу карбона.

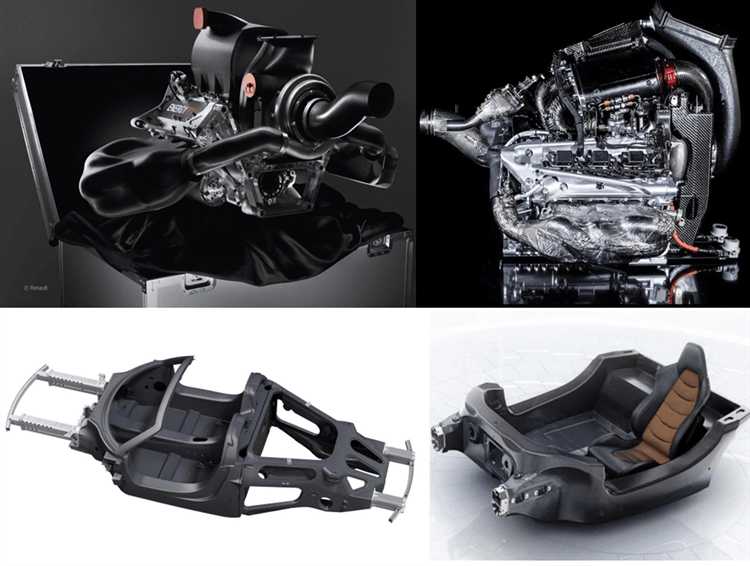

Монокок и силовые кольца кузова – полный карбоновый монокок суперкара весит на 60–80 кг меньше алюминиевого и повышает крутильную жёсткость на 30 %, что улучшает реактивность шасси и пассивную безопасность.
Крыша, капот, крышка багажника – каждая панель из CFRP экономит 4–7 кг; снижение массы над линией пояса опускает центр тяжести на 3–5 мм, уменьшая крены на 2–3 % в быстрых поворотах.
Двери и пороги – облегчённые двери сокращают усилия закрывания, а карбоновые пороги распределяют энергию удара, позволяя тоньше стойкам и улучшая обзор.
Подвеска (рычаги, опора стойки, растяжки) – деталь из T700 снижает неподрессоренную массу на 1,5–2 кг и выдерживает 1 млн циклов ±12 kN без потери жёсткости, повышая сцепление на неровностях.
Карданный вал и приводы – полый вал из CFRP вдвое легче стального (4,5 кг против 11 кг на Corvette Z06), уменьшает инерцию трансмиссии и вибрацию на 15 %, позволяя отказаться от двухмассового демпфера.
Тормозные диски с карбон-керамикой – рабочая температура до 1 100 °C, масса диска на 40 % меньше чугунного, инерция тормозов снижена, тормозной путь со 100 км/ч сокращается на 3–4 м.
Сиденья-ковши и каркасы спинок – экономия 6–8 кг на пару при сохранении жесткой геометрии; каркас выдерживает 20 кН продольной нагрузки при фронтальном ударе.
Впускные коллекторы и интеркулеры – термостойкая эпоксидная матрица до 150 °C, гладкие каналы CFRP улучшают наполнение цилиндров на 1–2 % благодаря снижению шероховатости.
Рулевое колесо, декоративные панели салона – жёсткость каркаса позволяет уменьшить толщину отделки, сохраняя точность обратной связи и освобождая место для подушки безопасности.

Выбор карбона обоснован:

Отношение прочность/масса до 1 000 МПа∙см³/г – втрое выше алюминиевых сплавов.
Коррозионная стойкость: отсутствие гальванических пар, ресурс в соляном тумане >1 000 ч без деградации.
Низкая усталость: остаточная жёсткость после 3 млн циклов >90 % исходной.
Демпфирование вибраций: снижение NVH на 1–2 дБ в диапазоне 200–500 Гц.
Свобода формовки: ориентация волокон позволяет интегрировать крепления и каналы, уменьшая количество деталей.

Рекомендация: при замене или тюнинге карбоновых компонентов проверяйте сертификаты T700/T800, UV‑лакировку и совместимость ремонтных матриц, чтобы сохранить конструкционную надёжность.

Сравнение карбона с алюминием и сталью по весу и прочности

Карбоновые композиты (CFRP) выигрывают у традиционных металлов за счёт низкой плотности и высокой удельной прочности. Их плотность 1,5–1,6 г/см³, что в 1,7 раза легче алюминиевых сплавов (≈ 2,7 г/см³) и в пять раз легче стали (≈ 7,8 г/см³). При этом прочность отдельных углеволокон достигает 5,5 ГПа, а для типичных автоламинатов – 1,5–2,5 ГПа. Для сравнения: прочные алюминиевые сплавы 7ххх дают 500–570 МПа, а современные AHSS‑стали – до 1,5 ГПа.

Удельная прочность (σ/ρ) карбона в 3–4 раза выше алюминия и в 6–8 раз выше стандартных сталей, что критично для динамики и экономии топлива.
Модуль упругости CFRP 70–240 ГПа (зависит от ориентации волокон); у алюминия ~70 ГПа, у стали ~210 ГПа. То есть по жёсткости сталь всё ещё лидирует, но карбон обеспечивает схожую или большую жёсткость при той же массе.
Замена стального элемента на CFRP позволяет снизить вес детали на 60–75 % при равной прочности или увеличить прочность без увеличения массы – полезно для крыш, капотов, сидений и элементів подвески.
При ударных нагрузках сталь поглощает энергию пластической деформацией; карбон же рассеивает энергию расслоением, поэтому требует точного инженерного расчёта зон разрушения.
Алюминиевые сплавы остаются оптимальными для компонентов, где важен баланс массы, жёсткости и цены: подрамники, дверные панели, держатели аккумуляторов.

Рекомендация: применять карбон в узлах, где сокращение массы напрямую повышает производительность – крыша (снижение центра тяжести), карданные валы (меньше инерции), структурные панели в электромобилях (компенсация массы батареи). Алюминий целесообразен для второстепенных несущих элементов, а сталь рационально оставлять в зонах деформации кузова, обеспечивающих пассивную безопасность и удешевляющих ремонт.

Как карбон влияет на динамику, расход топлива и управляемость

Использование карбона в конструкциях автомобиля снижает массу кузова и деталей на 30–50% по сравнению с алюминием и на 60–70% по сравнению со сталью. Такая значительная легкость снижает инерционные нагрузки, что улучшает ускорение: автомобиль достигает 100 км/ч на 0,2–0,4 секунды быстрее при прочих равных условиях.

Снижение веса напрямую влияет на расход топлива. На каждый килограмм экономии массы расход топлива сокращается примерно на 0,03–0,05 л/100 км в смешанном цикле. Для легкового автомобиля с массой 1500 кг и расходом 8 л/100 км замена отдельных элементов на карбоновые может снизить расход топлива на 0,5–1 л/100 км.

За счет высокой жесткости и однородности структуры карбоновые детали уменьшают вибрации и деформации при движении, что повышает точность управления. Улучшение реакций рулевого управления достигается благодаря уменьшению неподрессоренных масс – колесные арки и подвесные элементы из карбона уменьшают эти массы на 20–40%, что ведет к более быстрой и точной реакции подвески.

Использование карбона в аэродинамических элементах снижает сопротивление воздуха и позволяет реализовать активные системы, которые адаптируются под скорость и маневры. Это улучшает прижимную силу без значительного увеличения массы, что позитивно сказывается на устойчивости и маневренности.

Рекомендация: для максимального эффекта карбоновые компоненты стоит внедрять в ключевые узлы – капот, двери, крышу, элементы подвески. Это обеспечит оптимальное соотношение между снижением массы, жесткостью и экономией топлива без ущерба для безопасности и долговечности.

Какие трудности возникают при ремонте и обслуживании карбоновых элементов

Ремонт карбоновых компонентов требует специализированных знаний и оборудования, поскольку материал обладает сложной структурой композита с ориентацией волокон. Неправильное восстановление может привести к снижению прочности и потере заводских характеристик.

Основная трудность – выявление скрытых повреждений. Микротрещины и деламинация слоев не всегда видны визуально, поэтому требуется использование ультразвуковой дефектоскопии или рентгеновских методов контроля.

Процесс ремонта включает шлифовку повреждённого участка, удаление разрушенных волокон и нанесение слоёв углеродного волокна с эпоксидной смолой. Важна точная ориентация волокон для восстановления механических свойств. Ошибки в этом этапе ухудшают эксплуатационную надёжность детали.

Высокая стоимость материалов и длительное время полимеризации эпоксидных смол усложняют оперативный ремонт. В некоторых случаях выгоднее заменить элемент, чем восстанавливать.

Обслуживание карбона требует аккуратного обращения с химическими средствами. Агрессивные растворители и ультрафиолет негативно влияют на связующий компонент, вызывая выцветание и разрушение поверхности.

Рекомендуется использовать специализированные защитные покрытия и избегать механических ударов и трения, поскольку карбон хрупок при локальных нагрузках. Ремонт и обслуживание должны проводиться только в сертифицированных сервисах с опытными специалистами.

Вопрос-ответ:

Какие физические свойства карбона делают его предпочтительным материалом для автомобильных деталей?

Карбон обладает высокой прочностью при низком весе, что позволяет значительно снизить массу автомобиля без ущерба для жесткости конструкций. Его модуль упругости выше, чем у алюминия и стали, что обеспечивает отличную устойчивость к деформациям и нагрузкам. Кроме того, карбон устойчив к коррозии и воздействию температур, что увеличивает срок службы компонентов.

В каких элементах автомобиля чаще всего применяют карбон и почему именно там?

Карбон используют в аэродинамических элементах кузова (спойлеры, капоты), в деталях подвески и рулевого управления, а также в отделке салона. Его легкость и прочность позволяют улучшить динамические характеристики и снизить расход топлива. В салоне карбон применяется для декоративных вставок благодаря привлекательной текстуре и долговечности.

Как применение карбона влияет на управляемость и расход топлива автомобиля?

Снижение массы за счет карбоновых деталей уменьшает инерционные нагрузки на подвеску и колеса, что повышает точность рулевого управления и отзывчивость автомобиля. Легкость конструкции уменьшает расход топлива, так как двигатель тратит меньше энергии на перемещение автомобиля. Особенно заметен эффект в спортивных и гоночных автомобилях.

Какие основные сложности возникают при ремонте карбоновых элементов автомобиля?

Ремонт карбона требует специализированных материалов и навыков, так как повреждения могут затрагивать как структуру волокон, так и связующий эпоксидный материал. Традиционные методы кузовного ремонта неприменимы. Восстановление требует аккуратного наложения новых слоев углеволокна с точным соблюдением ориентации волокон, что увеличивает стоимость и сроки ремонта.

Почему карбон считается экологичнее традиционных металлов в автомобилестроении?

За счет меньшего веса автомобилей с карбоновыми деталями снижается расход топлива и выбросы CO2. Производство карбона требует меньше сырья по сравнению с металлами, а долговечность изделий уменьшает потребность в частой замене деталей. При правильной утилизации и переработке углеволокно также может быть экологически безопасным.

Почему карбон стал популярным материалом в автомобильной промышленности?

Карбон привлекает производителей автомобилей своей высокой прочностью при очень низком весе. Это позволяет создавать детали, которые одновременно выдерживают значительные нагрузки и уменьшают массу машины. Снижение веса напрямую влияет на улучшение динамики, сокращение расхода топлива и увеличение срока службы тормозной системы. Кроме того, карбон обладает устойчивостью к коррозии и температурным воздействиям, что повышает долговечность элементов кузова и других компонентов автомобиля.
