Переход с трёхфазного напряжения 380 В на однофазное 220 В требует точного расчёта и понимания характеристик подключаемого оборудования. Главное условие – обеспечить ту же мощность нагрузки, которую ранее обеспечивала трёхфазная система. Для этого необходимо учитывать тип нагрузки (активная, реактивная, индуктивная), пусковые токи, сечение кабелей и допустимые потери в сети.
Если мощность потребителей превышает 3–3,5 кВт, стандартное однофазное подключение становится ограничивающим фактором. При расчёте важно помнить, что в трёхфазной сети мощность распределяется между фазами, а в однофазной – вся нагрузка ложится на одну цепь. Поэтому для обеспечения эквивалентной мощности может потребоваться установка однофазного трансформатора, увеличение сечения питающих проводов и использование конденсаторных компенсаторов.
Одним из распространённых решений является использование понижающего трансформатора с правильным подбором вторичной обмотки и мощности. Также применяют частотные преобразователи, которые позволяют питать трёхфазные двигатели от однофазной сети с сохранением характеристик. Важно учитывать номинальные токи и коэффициент мощности, чтобы избежать перегрузки автоматов и перегрева кабелей.
Перед переходом следует провести нагрузочный анализ, определить характер работы оборудования и рассчитать суммарную мощность всех потребителей. В некоторых случаях выгоднее разделить нагрузку на две отдельные однофазные линии по 220 В с равномерным распределением, чем пытаться сохранить всю мощность в одном канале питания. Такой подход снижает вероятность перегрузки и обеспечивает стабильную работу системы.
Расчёт необходимой мощности при переходе на 220 В
Исходная мощность, подаваемая в трёхфазной сети, рассчитывается по формуле:
- P₃ = √3 × U₃ × I₃ × cosφ, где:
- U₃ – линейное напряжение (380 В),
- I₃ – ток в одной фазе,
- cosφ – коэффициент мощности оборудования.
Для перехода на однофазную сеть необходимо пересчитать эквивалентную мощность и ток:
- P₁ = U₁ × I₁ × cosφ, где:
- U₁ – напряжение сети 220 В,
- I₁ – ток, который должен обеспечить питающий кабель и автомат.
Если, например, исходная нагрузка в трёхфазной сети составляла 5 кВт, при переходе на 220 В ток возрастёт:
- Для 380 В: I₃ = 5000 / (√3 × 380 × 0.95) ≈ 8 А,
- Для 220 В: I₁ = 5000 / (220 × 0.95) ≈ 24 А.
Необходимо учитывать, что в однофазной сети весь ток будет проходить по одному проводу, поэтому:
- Автомат защиты должен быть рассчитан минимум на 25–32 А, с учётом пусковых токов.
- Кабель должен иметь сечение не менее 4 мм² (лучше 6 мм² для запаса).
- Розетки и разъёмы должны соответствовать рассчитанной нагрузке, предпочтительно промышленного исполнения.
Если оборудование предполагает длительную работу при максимальной мощности, важно проверить тепловую стойкость кабеля и не превышать 80% от его допустимой токовой нагрузки.
Также следует пересчитать распределение нагрузки по фазам, если остаются другие трёхфазные потребители, чтобы избежать перекоса в сети.
Выбор подходящего трансформатора или автотрансформатора
При переходе с трёхфазной сети 380 В на однофазную 220 В без потери мощности необходимо точно определить параметры трансформирующего оборудования. Основной критерий – мощность нагрузки, которая должна соответствовать номиналу трансформатора с запасом не менее 15–20% для учёта пусковых токов и кратковременных перегрузок.
Если оборудование рассчитано на однофазное питание, оптимальным решением является применение понижающего трансформатора с входным напряжением 380 В и выходом 220 В. При этом первичная обмотка подключается между двумя фазами, а выход – к однофазной нагрузке. Для нагрузок до 5 кВт можно использовать стандартные трансформаторы типа ТСЗИ, ТСЗ или аналогичные, в зависимости от условий эксплуатации.
Для питания группы однофазных потребителей от трёхфазной сети целесообразно использовать трёхфазный автотрансформатор с выходом 220 В на каждую фазу относительно нуля. Это позволит равномерно распределить нагрузку между фазами. В этом случае нужно выбирать модель с необходимым числом фаз и соответствующей мощностью. Например, при общей мощности потребителей 9 кВт требуется автотрансформатор минимум на 10–11 кВА.
При выборе трансформатора важно учитывать тип охлаждения (воздушное или масляное), класс изоляции и наличие защиты от перегрева. В условиях промышленной эксплуатации рекомендуется использовать устройства с встроенными термодатчиками и автоматическим отключением при превышении критической температуры.
Использование автотрансформатора экономически оправдано при малом разнице между входным и выходным напряжением. Однако автотрансформатор не обеспечивает гальванической развязки, что критично в сетях с высокой вероятностью помех или скачков напряжения. В таких случаях предпочтительнее классический трансформатор с двумя обмотками.
Использование трёхфазного оборудования в однофазной сети
Подключение трёхфазного оборудования к однофазной сети возможно, но требует технически грамотного подхода. Классический пример – трёхфазные электродвигатели, рассчитанные на напряжение 380 В. При подключении к однофазной сети 220 В необходимо обеспечить запуск, стабильную работу и защиту оборудования от перегрузки.
Наиболее распространённый способ – использование пусковых и рабочих конденсаторов. Конденсатор создаёт фазовый сдвиг, имитируя наличие третьей фазы. Однако при таком подключении двигатель теряет до 30% номинальной мощности. Для расчёта ёмкости ориентируются на формулу: С = 70 × I / U, где I – номинальный ток, U – напряжение сети. Для двигателя на 1,1 кВт при 220 В потребуется конденсатор около 50–70 мкФ.
Альтернатива – применение частотного преобразователя с однофазным входом и трёхфазным выходом. Он обеспечивает полный пусковой момент, плавный старт и регулирование оборотов. Выбирать преобразователь следует с запасом по мощности не менее 20% относительно нагрузки. Если нагрузка 1,5 кВт, преобразователь должен быть рассчитан минимум на 1,8 кВт.
Особое внимание следует уделить пусковым характеристикам оборудования. Некоторые устройства (компрессоры, насосы) требуют значительного пускового тока, который однофазная сеть может не выдержать. В таких случаях применяются трансформаторы с функцией фазосдвига или автотрансформаторы с выпрямителями, которые формируют псевдо-трёхфазное питание.
Также возможна перемотка обмоток двигателя на 220 В, но это экономически целесообразно только при больших мощностях. В любом случае необходимо контролировать нагрев и потребляемый ток, особенно при длительной работе.
Подключение должно сопровождаться установкой термозащиты и автоматических выключателей с током отсечки, соответствующим условиям пуска и номинальной мощности. Отсутствие защиты может привести к выходу двигателя из строя при первых же перегрузках.
Для устройств, не допускающих падения мощности, использование инверторов и профессиональных фазообразующих устройств – предпочтительный путь. Это обеспечивает устойчивую работу без ущерба для производительности.
Подключение однофазных потребителей к трёхфазной сети 380 В
В трёхфазной сети 380 В между фазой и нулём присутствует линейное напряжение 220 В. Это позволяет напрямую подключать большинство однофазных приборов, рассчитанных на 220 В, к одной из фаз и нулевому проводнику. При этом важно обеспечить равномерную нагрузку по фазам, чтобы избежать перекоса и перегрева проводников.
Для бытовых и маломощных промышленных нагрузок мощностью до 3,5 кВт на одну фазу допустимо использование стандартных автоматов на 16 А. При подключении более мощных устройств следует рассчитывать ток нагрузки по формуле: I = P / U, где P – мощность в ваттах, U – напряжение в вольтах. Например, нагрузка 5 кВт при 220 В требует автомата минимум на 25 А и сечения кабеля не менее 4 мм² при длине до 20 метров.
Обязательное условие – наличие рабочего нуля и защитного заземления. Ни в коем случае нельзя использовать «фазу-фазу» (между двумя фазами) для питания однофазных приборов на 220 В, так как в этом случае подаётся 380 В, что приведёт к их мгновенному выходу из строя.
Распределение однофазных потребителей должно происходить по принципу фазового баланса: к каждой фазе следует подключать приблизительно равную по мощности нагрузку. Превышение мощности по одной из фаз создаёт несимметрию и может вызвать отключение автоматики или перегрев нейтрального проводника.

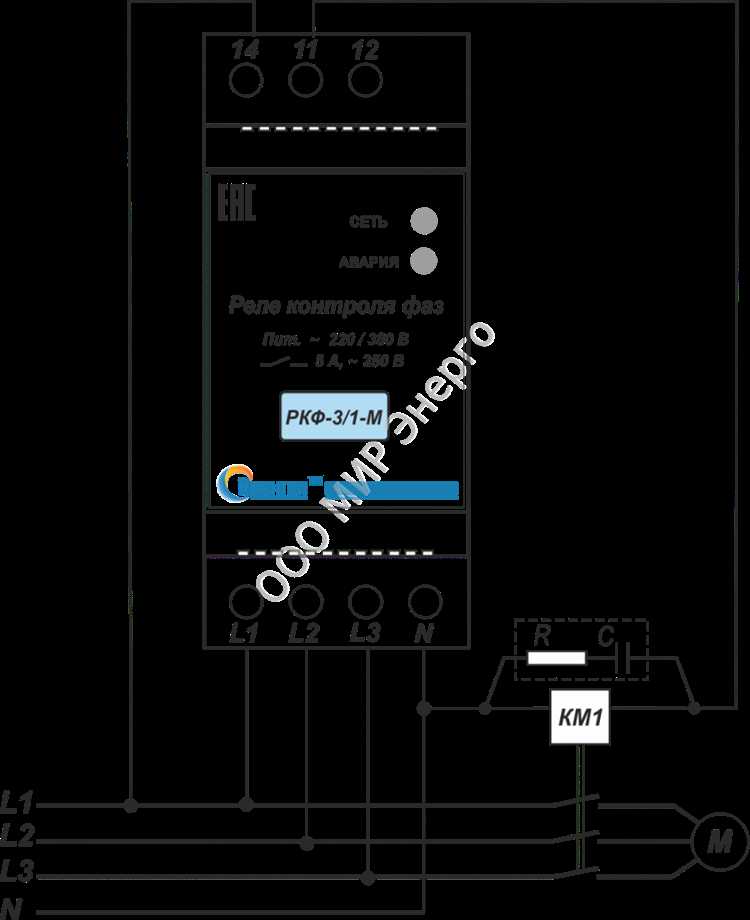

Контроль баланса и защита линии обеспечиваются с помощью автоматических выключателей и УЗО, подобранных по току и характеристике времени отключения. Также желательно использовать вольтметры или многоканальные реле контроля фаз для оперативного отслеживания перегрузок или обрывов нулевого проводника.
Применение фазосдвигающих устройств для сохранения мощности
Фазосдвигающие устройства формируют сдвиг фаз за счёт включения пассивных (ёмкостных и индуктивных) или активных (полупроводниковых) элементов. В простейших случаях применяются фазосдвигающие конденсаторы, подключённые к обмоткам трёхфазных электродвигателей по схеме треугольника или звезды. Расчёт ёмкости зависит от мощности двигателя: для асинхронных моделей до 2 кВт ориентировочное значение составляет 70–80 мкФ на 1 кВт нагрузки.
Для нагрузок выше 2,2 кВт или требующих стабильной работы под переменным моментом следует использовать фазосдвигающие автотрансформаторы или инверторы с имитацией трёх фаз. Они обеспечивают синхронизацию тока с напряжением и компенсируют реактивную составляющую, поддерживая рабочий режим оборудования без снижения КПД.
В промышленной практике эффективны балансирные устройства, работающие по принципу симметрирующих трансформаторов, особенно при подключении асимметричной нагрузки. Это актуально для распределения мощности между фазами в условиях, когда доступна только одна или две линии из трёхфазной системы.
Установка фазосдвигающего оборудования требует точного расчёта. Превышение ёмкости может привести к перенапряжению и выходу двигателя из строя. Недостаточная компенсация не даст желаемого эффекта, и мощность будет снижена. Рекомендуется использовать приборы с возможностью регулировки параметров в зависимости от нагрузки.
Применение фазосдвигающих устройств – эффективный способ сохранить мощность при переходе на 220 В, особенно в условиях, где замена оборудования на однофазное экономически нецелесообразна.
Безопасность и защита оборудования при понижении напряжения
Рекомендуется использовать автоматические выключатели с селективной защитой, рассчитанные на номинальный ток, соответствующий нагрузке при 220 В. Это исключит ложные срабатывания и повысит безопасность электрической сети.
Для электродвигателей и силового оборудования необходимо проверять соответствие номинальных параметров напряжения и тока, так как при понижении напряжения ток может увеличиться, что приводит к перегреву обмоток. В таких случаях требуется установка тепловых реле или дополнительных устройств защиты от перегрузки.
Использование фазосдвигающих трансформаторов позволяет сохранить фазировку и баланс нагрузки, что снижает вероятность появления гармоник и токов утечки, способных повредить чувствительную электронику.
Необходимо обеспечить качественное заземление и защиту от короткого замыкания с помощью УЗО и дифференциальных автоматов, адаптированных под параметры пониженного напряжения.
Регулярный мониторинг состояния сети с помощью цифровых мультиметров и анализаторов качества электроэнергии позволит своевременно выявлять отклонения и предотвращать аварийные ситуации.
Вопрос-ответ:
Какие основные технические отличия между сетями 380 В и 220 В при подключении оборудования?
Сеть 380 В — это трёхфазное питание, где три провода имеют сдвиг по фазе на 120 градусов, что позволяет равномерно распределять нагрузку и использовать трёхфазное оборудование. Сеть 220 В чаще всего представляет собой однофазное питание с одной фазой и нулём. При переходе с 380 В на 220 В важно понимать, что оборудование, рассчитанное на трёхфазное питание, может потреблять мощность иначе, и потребуется правильное распределение нагрузки или использование трансформатора для сохранения мощности.
Можно ли сохранить мощность при переходе с 380 В на 220 В без установки дополнительного трансформатора?
В большинстве случаев для сохранения мощности требуется трансформатор или автотрансформатор, который преобразует трёхфазное напряжение 380 В в стабильное однофазное 220 В с необходимой мощностью. Без такого устройства мощность может снизиться из-за неправильного подключения или недостаточного напряжения на нагрузке. Альтернативой может стать использование отдельных фаз трёхфазной сети, но это подходит не для всех видов оборудования.
Какие риски существуют при самостоятельном переводе оборудования с 380 В на 220 В?
Основные риски связаны с неправильным подключением, перегрузкой оборудования и отсутствием необходимой защиты. При понижении напряжения или использовании неподходящего трансформатора возможно нестабильное питание, что приводит к перегреву, снижению срока службы техники и даже аварийным ситуациям. Поэтому важно точно рассчитывать нагрузку, использовать соответствующее оборудование и соблюдать правила электробезопасности.
Как правильно рассчитать мощность трансформатора для перехода с 380 В на 220 В?
Для расчёта мощности трансформатора необходимо суммировать мощность всех однофазных потребителей, которые планируется подключать, учитывая пусковые токи и коэффициенты запаса. Обычно рекомендуют выбирать трансформатор с запасом мощности около 20-30% от суммарной нагрузки, чтобы избежать перегрузок. Если оборудование трёхфазное, нужно учесть его фазные характеристики и возможные перекосы по фазам. Правильный расчёт гарантирует стабильную работу и долгий срок службы трансформатора и подключенной техники.
