Моновпрыск системы Bosch Mono-Motronic, устанавливаемый на Volkswagen Passat B3, сочетает функции распределённого впрыска и зажигания. Для стабильной работы двигателя необходима точная настройка подачи топлива, угла зажигания и положения дроссельной заслонки. Небольшие отклонения могут привести к неустойчивому холостому ходу, увеличенному расходу топлива или провалам при разгоне.
Перед регулировкой следует проверить герметичность впускного тракта, состояние датчиков (температуры охлаждающей жидкости, положения дроссельной заслонки, кислородного) и работу шагового двигателя регулятора холостого хода. Диагностику лучше проводить при помощи мультиметра и сканера, совместимого с протоколом K-Line.
Настройка начинается с базовой установки положения дроссельной заслонки. Положение винта упора регулируется таким образом, чтобы при отпущенной педали дроссель был практически закрыт, но не создавал залипания. Затем устанавливается рабочее значение угла зажигания по меткам на маховике при помощи стробоскопа. После этого корректируются параметры СО и холостого хода при отключённом разъёме лямбда-зонда.
В процессе регулировки важно контролировать обороты двигателя и напряжение на датчиках. Номинальные значения: холостой ход – около 800 об/мин, напряжение на кислородном датчике – от 0,1 до 0,9 В в режиме обратной связи. При отсутствии изменений после регулировки возможны неисправности ЭБУ, шагового мотора или датчиков, требующие замены или перепрошивки.
Как определить необходимость регулировки моновпрыска
Неустойчивый холостой ход – один из наиболее частых признаков. Если двигатель «плавает» в диапазоне от 700 до 1200 об/мин, это может указывать на сбитую регулировку подачи топлива или некорректную работу датчика положения дроссельной заслонки.
Провалы при разгоне и задержка реакции на педаль газа говорят о нарушенном соотношении воздух–топливо. Это часто связано с ошибочным положением регулировочного винта CO или неправильным положением дроссельного троса.
Повышенный расход топлива без изменения стиля вождения также может быть сигналом. Проверяется по фактическому расходу на 100 км и отклонениям в сторону увеличения более чем на 1 литр от среднего значения по модели.
Запах несгоревшего бензина из выхлопной трубы указывает на переобогащённую смесь. Это может быть результатом смещения регулировки винта качества смеси или выхода из строя датчика температуры охлаждающей жидкости, который влияет на работу моновпрыска.
Ошибки на панели приборов, особенно лампа CHECK ENGINE, могут быть вызваны нарушениями в системе управления подачей топлива. Диагностика с помощью мультиметра или подключения к колодке самодиагностики даёт точную информацию о необходимости регулировки.
Проверку целесообразно проводить при любом вмешательстве в систему питания, замене элементов впуска, дросселя, датчиков или при длительном простое автомобиля.

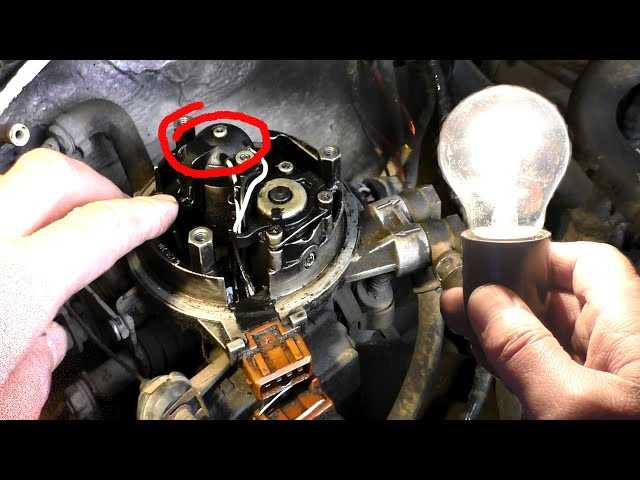

Подключение диагностического оборудования к системе впрыска
Для подключения диагностического сканера к моновпрыску Volkswagen Passat B3 с блоком управления Digifant или Mono-Motronic необходимо найти диагностический разъём. На большинстве версий он расположен под крышкой в районе рычага стояночного тормоза или за пепельницей. Встречаются два типа разъёмов: двухконтактный и трёхконтактный.
Для подключения подойдёт адаптер VAG-COM (VCDS) с поддержкой K-Line. При использовании серийных версий VCDS необходимо выбирать блок управления «01 – Engine» и протокол KWP1281. Старые версии сканеров типа VAG 1551/VAG 1552 или их цифровые эмуляторы также подходят.
Перед подключением зажигание должно быть включено, но двигатель не запущен. После установления соединения можно считать коды ошибок, проверить показания датчиков (температура ОЖ, напряжение лямбда-зонда, угол открытия дросселя, положение регулятора ХХ), а также выполнить адаптацию регулятора холостого хода и сброс обученных параметров.
После завершения работы обязательно корректно завершите сессию и отключите адаптер. При использовании нестабильных соединений возможно зависание блока управления – в таких случаях требуется отключение аккумулятора на 1–2 минуты для перезагрузки ECU.
Регулировка положения дроссельной заслонки
Перед началом регулировки необходимо убедиться в отсутствии люфта оси дроссельной заслонки и в исправности датчика положения дроссельной заслонки (ДПДЗ). При наличии износа регулировка не даст стабильного результата.
Работы проводятся на прогретом двигателе при отключённой системе холостого хода. Сначала следует проверить механическое положение заслонки: при полностью отпущенной педали газа щель между заслонкой и стенкой корпуса должна составлять 0,1–0,15 мм. Если зазор отличается, регулируется винтом упора.
После механической регулировки настраивается ДПДЗ. При выключенном зажигании отсоединяется разъём датчика и мультиметром измеряется сопротивление между контактами. При закрытой заслонке сопротивление должно находиться в пределах 1–1,5 кОм, при полном открытии – 4,5–5 кОм. Если значения отличаются, ДПДЗ необходимо повернуть в крепёжных пазах и зафиксировать при достижении нужных параметров.
Затем следует включить зажигание и при помощи диагностического оборудования убедиться, что при закрытой заслонке отображается значение 0° (или близкое к нему), а при полном открытии – около 90°. Отклонения корректируются повторной настройкой датчика.
После завершения регулировки необходимо очистить память ЭБУ от предыдущих адаптаций и провести повторную адаптацию холостого хода. Это обеспечит корректную работу системы впрыска при различных режимах работы двигателя.
Настройка начального положения шагового двигателя
Шаговый двигатель в системе моновпрыска VW Passat B3 управляет подачей воздуха на холостом ходу. Его начальное положение влияет на стабильность оборотов при запуске и прогреве двигателя. Корректная настройка требуется после демонтажа дроссельного узла, чистки или вмешательства в ЭБУ.
Для правильной настройки требуется соблюдение следующих условий:
- двигатель должен быть прогрет до рабочей температуры;
- все датчики системы впрыска исправны (особенно ДТОЖ и ДПДЗ);
- аккумулятор полностью заряжен.
Последовательность настройки:
- Отключить разъём от шагового двигателя на заглушенном двигателе.
- Включить зажигание на 10 секунд, затем выключить. Это сбросит параметры в ЭБУ.
- Подключить диагностический адаптер VAG-COM или аналогичный к диагностическому разъёму.
- Войти в блок управления впрыском (группа 01), выбрать функцию «Basic Settings» и перейти в группу 098.
- Включить базовую адаптацию, нажав «Go». Шаговый двигатель автоматически установит исходное положение, рассчитанное ЭБУ.
- Дождаться завершения процедуры (обычно 5–10 секунд), затем выйти из базовых установок.
Если процедура прошла успешно, ЭБУ зафиксирует положение как начальное. После этого нужно перезапустить двигатель и проверить устойчивость холостого хода без резких скачков оборотов. При наличии отклонений рекомендуется повторная проверка на герметичность впускного тракта и исправность датчиков.
Корректировка сигнала лямбда-зонда и его влияние на смесь
Лямбда-зонд в системе моновпрыска VW Passat B3 контролирует соотношение воздух–топливо, обеспечивая поддержание стехиометрической смеси (примерно 14,7:1). При исправном датчике напряжение на его выходе колеблется от 0,1 до 0,9 В: низкое значение соответствует бедной смеси, высокое – богатой.
Если сигнал лямбда-зонда стабильно отклонён в одну сторону, это указывает на системную ошибку в дозировке топлива. Например, при постоянном напряжении ниже 0,3 В ЭБУ стремится обогатить смесь, увеличивая длительность открытия форсунки. Если напряжение выше 0,7 В – наоборот, смесь обедняется.
Перед корректировкой сигнала необходимо убедиться в исправности самого зонда и отсутствии подсоса воздуха. Проверка проводится с помощью мультиметра на разогретом двигателе: амплитуда сигнала должна меняться несколько раз в секунду при стабильных оборотах холостого хода. Если изменений нет или частота колебаний слишком низкая, датчик подлежит замене.
Для корректировки сигнала используется добавочный резистор или модуль регулировки, устанавливаемый в разрыв сигнального провода. Изменяя сопротивление, можно сместить рабочий диапазон сигнала. Это применяется при установке нестандартных форсунок или при переходе на альтернативное топливо.
Любое вмешательство в сигнал лямбда-зонда требует обязательного контроля по данным сканера или диагностической программы, отображающей топливную коррекцию (short/long term fuel trim). При правильной настройке значения коррекций должны колебаться в пределах ±5%. Отклонения выше указывают на необходимость дополнительной корректировки или устранения сопутствующих неисправностей.
Проверка и настройка положения датчика температуры ОЖ
Датчик температуры охлаждающей жидкости установлен в корпусе термостата или рядом с ним. Для корректной работы моновпрыска он должен плотно контактировать с охлаждающей жидкостью, без зазоров и воздушных пробок.
Перед проверкой отключите разъем датчика и осмотрите контакты на предмет коррозии или загрязнений. Измерьте сопротивление датчика мультиметром при холодном и прогретом двигателе; значения должны соответствовать технической документации для конкретной температуры.
Положение датчика регулируется установкой в резьбовое гнездо с обязательной герметизацией резьбы герметиком, исключающим утечки ОЖ. Датчик должен быть закручен до упора, чтобы чувствительный элемент полностью погружался в поток охлаждающей жидкости.
Если датчик установлен неправильно – например, не до конца вкручен или с зазором – показания температуры будут искажены, что приведет к неверной коррекции подачи топлива и ухудшению работы мотора.
После установки и подключения датчика запустите двигатель и дайте ему прогреться до рабочей температуры. Проверьте показания на диагностическом оборудовании или через ЭБУ, сравните с фактической температурой ОЖ. При необходимости повторите регулировку положения.
Вопрос-ответ:
Как понять, что моновпрыск на Фольксваген Пассат Б3 требует регулировки?
Признаки необходимости настройки моновпрыска включают нестабильную работу двигателя на холостом ходу, повышенный расход топлива и затруднённый запуск при холодном двигателе. Также могут проявляться рывки при ускорении или нестабильная работа на разных режимах нагрузки. Проверка с помощью диагностического оборудования и анализ показаний датчиков поможет точно определить необходимость регулировки.
Какие инструменты и оборудование нужны для регулировки моновпрыска на Пассат Б3?
Для работы потребуется набор отверток и гаечных ключей, а также специальный инструмент для регулировки шагового двигателя и датчиков. Обязательно понадобится диагностический сканер для чтения кодов ошибок и контроля параметров работы системы впрыска, а также мультиметр для проверки электрических цепей.
Как влияет неправильная настройка датчика температуры охлаждающей жидкости на работу моновпрыска?
Если датчик температуры показывает неверные данные, блок управления получает некорректную информацию о температуре двигателя. Это приводит к неправильному расчету подачи топлива — смесь может быть слишком бедной или богатой, что вызывает нестабильную работу двигателя, повышенный расход топлива и повышенный уровень вредных выбросов.
Можно ли выполнить регулировку моновпрыска своими силами, без обращения в сервис?
Регулировку возможно выполнить самостоятельно при наличии необходимых инструментов и базовых знаний о работе системы впрыска. Важно соблюдать последовательность операций и аккуратно обращаться с электронными компонентами. Однако при отсутствии опыта лучше обратиться к специалистам, чтобы избежать повреждения системы или неправильной настройки.
Какие последствия могут быть при длительной эксплуатации автомобиля с неправильно отрегулированным моновпрыском?
Длительная эксплуатация с некорректной регулировкой приводит к повышенному износу двигателя, снижению мощности и ухудшению динамики. Возрастает расход топлива, появляются проблемы с запуском и устойчивостью работы на холостом ходу. Это также может вызвать загрязнение катализатора и других компонентов выхлопной системы, что ведет к дополнительным затратам на ремонт.
Как проверить и отрегулировать шаговый двигатель моновпрыска на Фольксваген Пассат Б3 для стабильной работы двигателя на холостом ходу?
Для проверки шагового двигателя необходимо сначала снять его с корпуса дроссельной заслонки и осмотреть на наличие загрязнений и повреждений. Затем проверить сопротивление обмоток мультиметром — оно должно соответствовать заводским параметрам. Регулировка производится путем установки начального положения шагового двигателя, которое задает минимальный поток воздуха при закрытой дроссельной заслонке. Обычно это достигается поворотом штока двигателя до упора и последующей фиксацией положения с учетом рекомендованного зазора. После установки необходимо подключить двигатель и проверить работу на заведенном моторе, следя за стабильностью оборотов холостого хода. Если двигатель работает нестабильно, корректируют положение штока или проверяют остальные компоненты системы подачи воздуха и управления моновпрыском.
