Кованые шатуны марки Пауэр устанавливаются в двигатели с высоким уровнем нагрузки, где критична точность сборки. Даже минимальное отклонение от технологического регламента ведёт к нарушению баланса кривошипно-шатунного механизма, что вызывает ускоренный износ вкладышей и коленчатого вала.
Перед установкой необходимо измерить массу каждого шатуна с точностью до 0,1 г. Допустимое отклонение между шатунными комплектами – не более 2 г. Если разница превышает указанное значение, требуется балансировка: удаление материала с нижней или верхней головки шатуна строго в обозначенных производителем зонах.
Посадочные поверхности в верхней и нижней головке должны быть проверены на овальность и конусность. Значение овальности не должно превышать 0,005 мм, иначе потребуется хонингование или замена. Также критично соблюдение момента затяжки шатунных болтов – для шатунов Пауэр он составляет 63 Н·м + 90°, при этом необходимо использовать динамометрический ключ с проверенной калибровкой.
Обязательно проверяется зазор между шатуном и щеками коленчатого вала. Для шатунов Пауэр, устанавливаемых в блоки ВАЗ, допустимое боковое зазорное значение – от 0,15 до 0,35 мм. Несоблюдение этого диапазона приводит к перегреву масла и снижению ресурса двигателя.
Перед окончательной сборкой все резьбовые соединения необходимо обработать специальной смазкой с молибденом. Это снижает риск залипания резьбы при последующем демонтаже и обеспечивает стабильную нагрузку на резьбовое соединение.
Проверка совместимости шатунов Пауэр с блоком цилиндров
Перед установкой шатунов Пауэр необходимо точно измерить диаметр шатунных шеек коленвала и сравнить его с диаметром втулок шатунов. Допустимое отклонение – не более 0,01 мм. Если зазор превышает норму, потребуется либо замена вкладышей, либо корректировка размеров шатунов.
Проверьте длину шатунов (межосевое расстояние). Шатуны Пауэр часто имеют увеличенную длину, что может изменить положение поршня в ВМТ. Это критично при минимальном зазоре между поршнем и головкой блока. Измерьте высоту поршня от пальца до днища и убедитесь, что при установленном шатуне поршень не выходит за границы допустимого положения в цилиндре.
Обратите внимание на форму и массу шатунов. Если сечение шатуна шире или толще стандартного, возможен контакт с юбками поршней или стенками блока. Минимальное расстояние между шатунами и стенками – 1,5 мм. При меньшем зазоре возможен перегрев и задиры. Используйте пластилиновый контроль при предварительной сборке.
Оцените радиус разворота нижней головки шатуна. В блоках с ограниченным пространством в районе нижней части цилиндра могут возникать зацепы при вращении коленвала. Проверьте это вручную, установив один шатун и провернув вал на 360 градусов.
Уточните тип крепежа. Некоторые модели шатунов Пауэр поставляются с болтами ARP, требующими увеличения отверстий в нижней части цилиндра. При недостаточном пространстве возможна деформация или повреждение при затяжке. Перед установкой замерьте диаметр головки болта и сравните с зазором в блоке.
Определение необходимого зазора в нижней головке шатуна
Для измерения зазора применяются два метода:
- Пластигейдж (пластиковая измерительная нить). Надежный способ без необходимости полного демонтажа. Шатун устанавливается с вкладышем и затягивается с нужным моментом. Зазор считывается по ширине расплющенного материала.
- Микрометр и нутромер. Более точный метод. Микрометром замеряется шейка коленвала, нутромером – диаметр нижней головки шатуна с установленными вкладышами и заданным моментом затяжки. Разница между значениями – фактический зазор.
При измерении использовать вкладыши тех же номиналов, которые планируется установить. Всегда затягивать болты шатуна динамометрическим ключом с предварительной смазкой резьбы ARP Ultra-Torque или аналогом, если это рекомендовано производителем.
Повторная проверка зазоров обязательна после предварительной сборки. Шатуны Power рассчитаны на точные параметры, но износ шеек, отклонения в диаметрах вкладышей или недостаточное скручивание корпуса шатуна могут изменить зазор. Цель – получить равномерный зазор по всей окружности, без локальных отклонений.

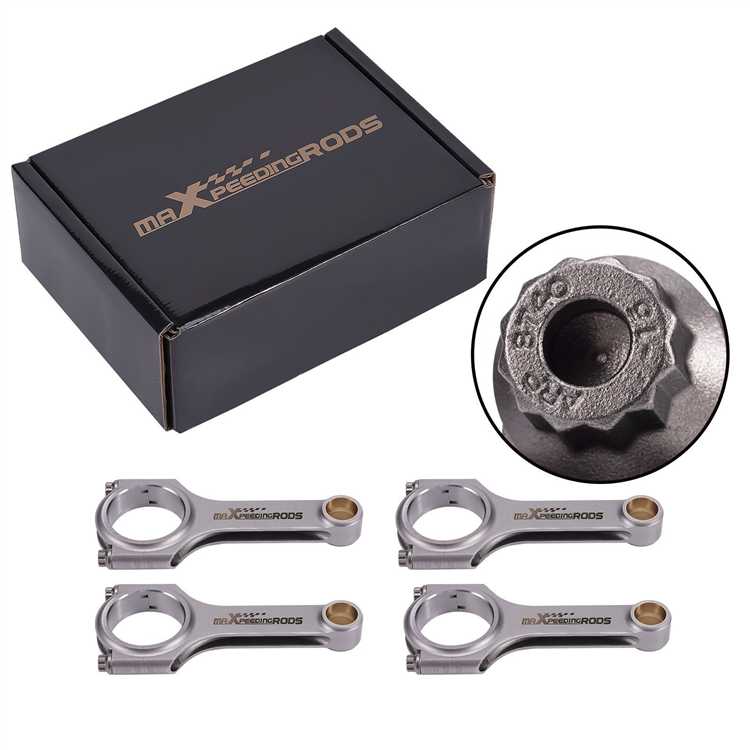

Подбор и затяжка шатунных болтов с контролем усилия
Использование штатных болтов с коваными шатунами Power недопустимо – требуются болты, соответствующие характеристикам прочности конкретной модели шатунов. Чаще всего применяются болты ARP 2000 или Custom Age 625+. Первый вариант рассчитан на предельное усилие до 220 000 psi, второй – до 280 000 psi. Выбор зависит от массы поршневой группы и планируемых оборотов коленвала.
Длина болта и тип резьбы должны соответствовать посадочным параметрам шатуна и крышки. При замене болтов убедитесь в отсутствии люфта в резьбовом соединении и корректной глубине посадки. Установка болта, не доходящего до дна резьбового отверстия хотя бы на один виток, создаёт риск среза при высоких нагрузках.
Перед затяжкой резьба и подголовок болта обрабатываются специальной смазкой с известным коэффициентом трения, рекомендованной производителем болтов. Использование моторного масла или графитной пасты приводит к значительным отклонениям от заданного усилия.
Контроль усилия выполняется моментным ключом с калибровкой не старше 6 месяцев. Для ARP 2000 допустимый момент затяжки – 75 ft-lb при использовании ARP Ultra-Torque. Для Custom Age 625+ момент может доходить до 95 ft-lb. Уточняйте данные по конкретной партии болтов.
Дополнительно рекомендуется проверка удлинения болта индикатором часового типа. Для ARP 2000 типичное удлинение – 0.0055–0.0060 дюйма. Этот метод обеспечивает точность выше, чем работа по моменту затяжки, особенно при неоднородной смазке или загрязнении резьбы.
После затяжки проводится повторная проверка момента через 15–20 минут. Ослабление на 2–3 ft-lb свидетельствует о сжатии смазочного слоя и требует дотяжки. Если после этого момент продолжает падать, болт подлежит замене.
Проверка и устранение биения по оси вращения шатуна
Перед установкой кованых шатунов Пауэр необходимо проверить биение шатуна по оси вращения. Даже незначительное отклонение может вызвать неравномерный износ вкладышей и коленвала, а также повысить вибрации.
Для измерения биения понадобится индикатор часового типа с точностью не менее 0,01 мм и призматическая подставка. Шатун фиксируется за шею малого конца, а индикатор упирается в поверхность коренного отверстия. При медленном вращении шатуна отклонение стрелки не должно превышать 0,02 мм. Допустимый максимум – 0,03 мм. Превышение говорит о деформации или заводском дефекте.
Если биение выявлено, первым шагом является контроль чистоты посадочных поверхностей. Частицы нагара, следы герметика или коррозии могут влиять на результат. После очистки повторите измерение. Если отклонение сохраняется, проверьте перпендикулярность осей большого и малого концов. Нарушение геометрии чаще всего связано с перегревом в процессе мехобработки.
Устранение биения осуществляется методом рихтовки или корректирующей доводки на прецизионном станке. Самостоятельное вмешательство без оборудования недопустимо. После правки проводится повторная проверка и контроль посадки вкладышей с допуском по круговому биению не более 0,01 мм.
Биение, остающееся даже в пределах допуска, требует обязательной балансировки шатуна в сборе с поршнем и пальцем, чтобы исключить дисбаланс пары при высоких оборотах.
Установка вкладышей с контролем контактного пятна
Перед установкой проверь соответствие вкладышей коленчатому валу и постелям шатуна. Используй микрометр для измерения шейки коленвала и нутромер для отверстия в собранном шатуне без вкладыша. Допуск по зазору – 0,038–0,063 мм. При отклонениях подбираются вкладыши ремонтного размера.
Контроль контактного пятна проводится с использованием красящего состава, например, масляной синей пасты (Engine Bearing Blue). Нанеси тонкий слой на шейку коленвала. Установи вкладыш в шатун, собери шатун с крышкой и затяни болты с требуемым моментом, указанным производителем шатунов Пауэр (обычно 60–70 Н·м, с доворотом 90° для болтов с преднатягом).
После разборки оцени отпечаток на вкладыше. Контактное пятно должно занимать не менее 70% поверхности, равномерно распределено по всей ширине. Сосредоточение контакта только по краям указывает на деформацию шатуна или неправильную обработку постели. При смещении пятна в одну сторону проверь соосность шатуна с помощью калибра или приборов типа Sunnen SH-200.
Поверхность вкладыша не должна иметь следов смятия, задиров, пробоев. Если пятно локализовано в одной точке – вероятна микродеформация шатуна после запрессовки втулки или неправильная посадка вкладыша. При необходимости шлифуй постель шатуна и производи развёртку до восстановления геометрии.
Повтори проверку контактного пятна после устранения дефектов. Только после получения стабильного равномерного пятна можно переходить к окончательной сборке. Несоблюдение этого этапа приводит к точечным нагрузкам, перегреву и разрушению вкладышей при высоких оборотах.
Контроль торцевого зазора между шатунами и щеками коленвала
Торцевой зазор между шатунами и щеками коленвала должен составлять от 0,15 до 0,35 мм, в зависимости от рекомендаций производителя двигателя. Превышение этого значения приводит к повышенному износу шеек и шатунных подшипников, недостаток – к заклиниванию и повреждению деталей.
Для измерения используется щуп толщиной 0,05 мм и набор калиброванных пластин. Щуп вставляется между торцом шатуна и щекой коленвала при установленном шатунном подшипнике и проворачиваемом валу. Зазор должен обеспечивать легкое движение без люфта и сопротивления.
При выявлении зазора ниже 0,15 мм рекомендуется применить шайбы или проставки из меди или алюминия с толщиной 0,1–0,2 мм для увеличения пространства. Если зазор превышает 0,35 мм, проводят замену подшипников на меньшие по внутреннему диаметру или корректируют посадочные поверхности шатуна и шейки коленвала шлифовкой.
Регулярный контроль проводится после первой обкатки нового комплекта шатунов, а также при капитальном ремонте. Для повышения точности измерений двигатель должен находиться при комнатной температуре, а детали – очищены от масла и загрязнений.
Нарушение торцевого зазора вызывает шумы при работе двигателя, снижение давления масла и ускоренный износ. Внимательное соблюдение параметров гарантирует долговечность кованых шатунов Пауэр и сохранение ресурса коленвала.
Регистрация тепловых зазоров в условиях окончательной сборки
Точная регистрация тепловых зазоров при установке кованых шатунов Пауэр критична для обеспечения надежности двигателя. Процесс проводится после окончательной сборки коленчатого вала и шатунных подшипников с соблюдением температурного режима.
Рекомендуется фиксировать тепловые зазоры при температуре деталей, близкой к рабочей, обычно 80–90 °C, чтобы исключить влияние теплового расширения металла. Для этого:
- Провести прогрев двигателя до стабильной температуры.

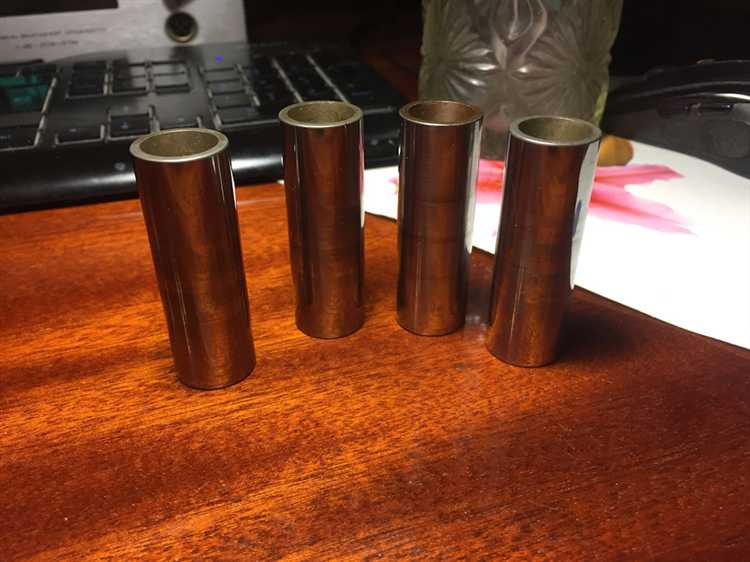

- Измерить внутренние диаметры шатунных втулок микрометром с точностью до 0,005 мм.
- Определить размеры пальцев шатунов с помощью микрометра или индикатора с такой же точностью.
- Вычислить зазоры по формуле: Зазор = Диаметр втулки – Диаметр пальца.
Зазоры должны находиться в диапазоне 0,015–0,035 мм в зависимости от модели двигателя и рекомендаций производителя шатунов Пауэр. Зазоры вне этих пределов ведут к повышенному износу или блокировке шатунов.
Для контроля используется щуп толщиной от 0,01 до 0,05 мм. Вставка щупа должна быть плавной без заеданий и свободным движением при минимальном усилии. В случае необходимости регулировки применяется замена втулок или шлифовка деталей.
- Регистрировать результаты измерений в журнале с указанием температуры, используемых инструментов и параметров деталей.
- Повторять измерения после нескольких циклов нагрева для проверки стабильности зазоров.
- Использовать калиброванные инструменты с проверенным состоянием, проводить калибровку перед работой.
Точная регистрация тепловых зазоров в условиях окончательной сборки позволяет избежать ошибок, связанных с неправильным подбором зазоров, и гарантирует долговечность и стабильную работу двигателя с коваными шатунами Пауэр.
Обкатка двигателя с коваными шатунами и проверка давления масла
После установки кованых шатунов Пауэр необходимо строго соблюдать режим обкатки двигателя. Первый запуск проводят при прогретом до рабочей температуры двигателе, без нагрузки, на холостом ходу в течение 10–15 минут. Это обеспечивает равномерное распределение смазочного материала по новым деталям и предотвращает излишний износ.
В первые 500 километров рекомендуется избегать резких нагрузок и высоких оборотов свыше 3000 об/мин. Постепенно увеличивайте нагрузку, контролируя работу двигателя и качество смазки.
Проверка давления масла обязательна до и после обкаточного периода. Минимальное рабочее давление на холостом ходу должно составлять не менее 1.2 бар, при 3000 об/мин – не ниже 3.5 бар. Значения ниже указанных свидетельствуют о возможных неплотностях или проблемах с масляным насосом, что критично для кованых шатунов.
Для измерения давления используйте манометр с точностью не хуже 0.1 бар. Контроль проводят на холодном двигателе, при рабочей температуре и сразу после остановки, чтобы оценить динамику падения давления.
При обнаружении отклонений от норм необходимо проверить состояние масляного фильтра, каналы подачи масла и качественную установку шатунных вкладышей. Особое внимание уделяйте отсутствию посторонних шумов и вибраций в шатунно-поршневой группе во время работы.
Соблюдение этих рекомендаций гарантирует надежную работу двигателя с коваными шатунами Пауэр и продлит срок службы узлов, минимизируя риск повреждений в процессе эксплуатации.
Вопрос-ответ:
Какие основные ошибки допускают при установке кованых шатунов Пауэр?
Чаще всего при монтаже кованых шатунов Пауэр встречаются ошибки, связанные с неправильным моментом затяжки крепежных болтов, несоблюдением последовательности сборки и недостаточной очисткой деталей от загрязнений и старой смазки. Такие ошибки могут привести к быстрому износу или даже повреждению шатунов и двигателя.
Как правильно подготовить шатун к установке, чтобы избежать повреждений?
Перед установкой необходимо тщательно очистить шатун от грязи и старых смазочных материалов. Все контактные поверхности нужно проверить на наличие задиров и трещин, а также убедиться в отсутствии деформаций. Рекомендуется использовать специальные смазки для вкладышей и крепежных деталей, чтобы уменьшить трение и износ.
Какие инструменты лучше всего использовать для правильной установки шатунов Пауэр?
Для установки рекомендуется использовать динамометрический ключ, чтобы точно контролировать момент затяжки болтов. Также пригодятся чистые ветоши, специальные смазочные материалы и возможно оправка для установки вкладышей. Использование правильных инструментов помогает избежать перекосов и повреждений.
Как проверить правильность установки шатунов после сборки?
После монтажа шатунов нужно проверить их свободное вращение на валу, отсутствие заеданий и посторонних шумов. Важно убедиться, что затяжка крепежных элементов соответствует рекомендуемым параметрам. Кроме того, при сборке следует проверить зазоры между вкладышами и шатуном с помощью щупа.
Можно ли самостоятельно установить кованые шатуны Пауэр, или стоит обратиться к специалистам?
При наличии опыта и необходимого инструмента установка может быть выполнена самостоятельно, но это требует аккуратности и точности. Ошибки в процессе монтажа способны привести к серьезным повреждениям двигателя. Если есть сомнения в своих силах, разумнее доверить работу специалистам с опытом установки подобных деталей.
Какие ошибки чаще всего допускают при установке кованых шатунов Пауэр?
Одной из распространённых ошибок является неправильная очистка и подготовка посадочных мест перед монтажом. Наличие грязи, масла или старой смазки может привести к плохой посадке и быстрому износу деталей. Также часто забывают проверить точность прилегания шатунов к валу и поршням, что может вызвать люфт или чрезмерное трение. Неправильный момент затяжки болтов — ещё одна частая проблема, из-за которой крепления либо срываются, либо ломаются.
