Снижение ёмкости аккумулятора – частая причина затруднённого запуска двигателя, особенно в холодное время года. Проверка состояния батареи с помощью мультиметра позволяет заранее определить необходимость подзарядки или замены аккумулятора, не прибегая к помощи сервиса. Для этого достаточно знать рабочие параметры и правильно интерпретировать показания прибора.
Номинальное напряжение полностью заряженного аккумулятора в состоянии покоя должно составлять 12,6–12,8 В. Если значение падает ниже 12,2 В – батарея разряжена более чем на 50 % и требует зарядки. При напряжении ниже 11,8 В аккумулятор может оказаться в состоянии глубокого разряда, что негативно влияет на ресурс.
Для корректной оценки состояния аккумулятора необходимо измерять напряжение после не менее чем 5 часов простоя автомобиля, без включённых потребителей. Также полезно провести замер напряжения при запуске двигателя – оно не должно опускаться ниже 10 В. Более низкие значения могут указывать на деградацию одной или нескольких банок.
Использование мультиметра даёт возможность не только определить уровень заряда, но и проверить работу генератора. При работающем двигателе напряжение на клеммах аккумулятора должно находиться в пределах 13,8–14,5 В. Отклонения от этих значений свидетельствуют о неисправности системы зарядки или о перегрузке сети.
Как определить уровень заряда аккумулятора по показаниям мультиметра
Перед началом измерений следует установить мультиметр в режим постоянного напряжения (DCV) с пределом измерения не ниже 20 В. Красный щуп подключается к положительной клемме аккумулятора, чёрный – к отрицательной. Измерения проводятся при выключенном зажигании и отключённых потребителях тока.
Напряжение 12,6–12,8 В указывает на полностью заряженный аккумулятор. Это значение характерно для батарей, находящихся в исправном состоянии и не подвергавшихся длительным разрядам.
Напряжение 12,2–12,4 В свидетельствует о среднем уровне заряда. В таких случаях запуск двигателя возможен, но аккумулятор требует подзарядки, особенно при низких температурах.
Напряжение ниже 12,0 В указывает на глубокий разряд. При таких показаниях желательно не запускать двигатель, а сразу подключить зарядное устройство. Регулярное использование батареи в этом состоянии ускоряет её деградацию.
Если напряжение опускается ниже 11,8 В, существует риск сульфатации пластин и потери ёмкости. Такая батарея может нуждаться в восстановительной зарядке с ограниченным током и последующей проверкой под нагрузкой.
Для получения объективных данных аккумулятор должен «отстояться» не менее 5 часов после поездки или зарядки. В противном случае показания будут завышены за счёт поверхностного заряда.
Порядок подключения щупов мультиметра к клеммам аккумулятора
Перед началом измерений необходимо перевести мультиметр в режим постоянного напряжения (обозначается как DCV или V⎓) и выбрать диапазон не ниже 20 В. Это позволяет получить точные показания без риска повреждения прибора.
Чёрный щуп подключается к порту COM на корпусе мультиметра, а красный – к гнезду, обозначенному символом VΩmA или аналогичным. Перепутывать местами щупы нельзя – это приведёт к инверсии полярности на экране и потенциальной ошибке при оценке заряда.
Сначала соединяют чёрный щуп с минусовой клеммой аккумулятора (обозначена символом «–» или чёрным цветом). Далее красный щуп прикладывается к плюсовой клемме (обозначена знаком «+» или красным цветом). Касаться клемм следует только наконечниками щупов, избегая контакта с металлическими частями автомобиля.
Если клеммы загрязнены или покрыты окислами, необходимо предварительно очистить их мягкой щёткой или тканью, чтобы исключить искажение результатов. Контакт должен быть надёжным, без люфтов и проскальзывания.
После фиксации щупов следует считать показания с дисплея мультиметра. Не отключайте щупы до завершения измерения, чтобы не нарушить цепь и не получить ложные данные.

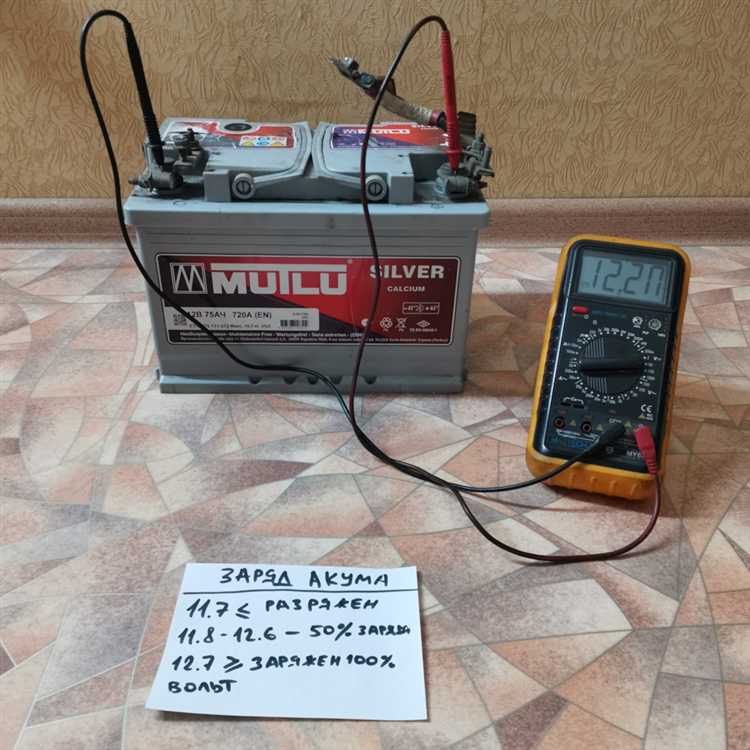

Измерение напряжения аккумулятора при выключенном зажигании
Для оценки состояния аккумулятора на стоянке необходимо измерить его напряжение при полностью обесточенном автомобиле. Зажигание должно быть выключено не менее чем за 30 минут до измерения, чтобы избежать влияния остаточной нагрузки и обеспечить стабилизацию напряжения на клеммах.
Щупы мультиметра подключаются к клеммам аккумулятора: красный – к положительной, черный – к отрицательной. Режим измерения – постоянное напряжение (DCV), диапазон – от 20 вольт или автоопределение, если прибор поддерживает эту функцию.
Нормальное значение напряжения полностью заряженного аккумулятора при отключённой нагрузке составляет 12,6–12,8 В. Значение 12,4 В указывает на частичный разряд, а при показаниях ниже 12,2 В требуется подзарядка. Если напряжение опускается до 11,8 В и ниже – батарея находится в глубоком разряде и может потерять часть ёмкости.
Измерение напряжения без нагрузки позволяет быстро оценить общий уровень заряда, но не даёт полной картины состояния аккумулятора. Для более точной диагностики необходимы дополнительные проверки под нагрузкой и после пуска двигателя.
Проверка аккумулятора под нагрузкой при включённых потребителях
Для оценки состояния аккумулятора в реальных условиях его работы необходимо провести измерение напряжения при включённых потребителях. Это позволяет выявить снижение напряжения под нагрузкой и определить способность батареи обеспечивать питание системы автомобиля.
Перед началом убедитесь, что двигатель заглушен, а мультиметр переведён в режим измерения постоянного напряжения (DCV) с пределом не менее 20 В.
- Подключите щупы мультиметра к аккумулятору: красный к положительной клемме, чёрный к отрицательной.
- Зафиксируйте напряжение при выключённых потребителях (нормой считается 12,6–12,8 В).
- Включите основные потребители: ближний свет, обогрев заднего стекла, вентиляцию на максимуме.
- Через 10–15 секунд измерьте напряжение снова.
Нормальное падение напряжения при нагрузке не должно превышать 0,5 В. Если напряжение опускается ниже 12,0 В, это указывает на ухудшение характеристик аккумулятора:
- 11,8–12,0 В – снижение ёмкости, возможны затруднения при запуске в холодную погоду;
- ниже 11,8 В – критическое состояние, батарея требует замены.
Если аккумулятор демонстрирует резкое падение напряжения под нагрузкой даже после полной зарядки, это может свидетельствовать о сульфатации пластин или коротком замыкании внутри элементов.
Повторять такую проверку рекомендуется при подозрениях на нестабильную работу электрооборудования или перед зимним сезоном.
Разница в показаниях при измерении на холодную и после прогрева
При измерении напряжения аккумулятора на холодную (после ночной стоянки) мультиметр обычно показывает от 12,5 до 12,7 В при исправной батарее. Это связано с тем, что химические процессы в аккумуляторе замедлены при низкой температуре, и напряжение ближе к нижней границе нормы.
После запуска двигателя и прогрева автомобиля аккумулятор получает заряд от генератора. Через 10–15 минут работы напряжение на клеммах может увеличиться до 13,8–14,4 В. Это значение указывает не на состояние аккумулятора, а на эффективность работы генератора. Чтобы снова оценить заряд батареи, двигатель необходимо заглушить и подождать не менее 30 минут – за это время стабилизируются электрохимические процессы, и напряжение покажет фактический уровень заряда.
Если разница между утренними замерами и показаниями после прогрева превышает 0,3 В даже спустя 30 минут после отключения двигателя, стоит проверить аккумулятор на наличие внутренних утечек или деградации пластин. Также отклонения могут указывать на проблемы с диодным мостом генератора или реле-регулятором.
Как отличить разряженный аккумулятор от неисправного по напряжению
Напряжение полностью заряженного аккумулятора должно быть в пределах 12,6–12,8 В при выключенном зажигании и отсутствии нагрузки. Если напряжение опускается ниже 12,4 В, аккумулятор считается частично разряженным, а при значениях ниже 12,0 В – сильно разряженным.
Для диагностики неисправности напряжение проверяют после полного заряда и с некоторым временем покоя аккумулятора (не менее 4–6 часов после зарядки или эксплуатации автомобиля). Если после этого напряжение не достигает 12,4 В, возможен внутренний дефект, например, повреждение пластин или сульфатация.
Дополнительно проверяют напряжение под нагрузкой. При включении стартера напряжение на клеммах не должно опускаться ниже 9,6 В. Если напряжение падает значительно ниже, это свидетельствует о плохой способности аккумулятора отдавать ток, что характерно для неисправных элементов или разряженного, но сильно изношенного аккумулятора.
| Состояние аккумулятора | Напряжение без нагрузки, В | Напряжение под нагрузкой, В | Комментарии |
|---|---|---|---|
| Полностью заряженный | 12,6–12,8 | не ниже 9,6 при запуске | Норма для исправного аккумулятора |
| Частично разряженный | 12,4–12,0 | может опускаться ниже 9,6 | Требует дозарядки |
| Сильно разряженный | ниже 12,0 | значительный спад напряжения | Необходимо срочно зарядить или проверить на дефекты |
| Неисправный | часто ниже 12,0 после зарядки и отдыха | резкое падение под нагрузкой | Вероятна внутренняя поломка или сульфатация |
Если напряжение быстро восстанавливается после зарядки, но при нагрузке падает ниже нормы, аккумулятор следует считать неисправным. Разряженный аккумулятор можно восстановить дозарядкой, неисправный – только заменой.
На что указывают скачки напряжения при попытке запуска двигателя
При запуске двигателя напряжение на клеммах аккумулятора резко падает, что связано с высоким пусковым током стартера. Если напряжение опускается ниже 9 В, это свидетельствует о слабом заряде или внутреннем сопротивлении аккумулятора, что снижает его способность отдавать ток.
Если при включении стартера напряжение скачет – резко падает, затем быстро восстанавливается, а потом снова падает – возможны проблемы с контактами или проводкой. Ослабленные или окисленные клеммы, повреждения проводов вызывают нестабильность напряжения.
Постоянные резкие скачки напряжения могут указывать на неисправность аккумулятора: внутренние короткие замыкания или деградация пластин. В таких случаях емкость падает, аккумулятор не способен стабильно удерживать напряжение под нагрузкой.
Для точной оценки проводят измерения напряжения мультиметром в режиме нагрузки (стартер включен). Если напряжение падает ниже 9 В и не восстанавливается после запуска, аккумулятор требует замены или зарядки.
При стабильном напряжении выше 10 В под нагрузкой и отсутствии скачков вероятна исправность аккумулятора и цепи запуска. В случае нестабильности стоит проверить состояние клемм, проводки и провести тест на внутреннее сопротивление аккумулятора.
Типичные ошибки при использовании мультиметра для проверки аккумулятора
Неправильный выбор режима мультиметра приводит к неточным результатам. Для проверки аккумулятора всегда выбирайте режим измерения постоянного напряжения (DCV), а не переменного (ACV).
Подключение щупов с перепутанными полярностями (красный к минусу, чёрный к плюсу) искажает показания. Красный щуп всегда на положительную клемму аккумулятора, чёрный – на отрицательную.
Измерение напряжения сразу после запуска двигателя даёт искажённые данные из-за скачков напряжения в электросети автомобиля. Рекомендуется проводить измерения при выключенном двигателе и зажигании.
- Использование мультиметра с низким уровнем заряда батареи внутри прибора. Это снижает точность и может показывать ложные значения.
- Контакт щупов с загрязнёнными или окисленными клеммами аккумулятора ухудшает качество сигнала и приводит к нестабильным показаниям.
- Пренебрежение проверкой исправности самого мультиметра перед измерением – важный шаг для исключения ошибок.
- Измерение напряжения без учета времени простоя аккумулятора. Аккумулятор, недавно отключённый от зарядки или автомобиля, может показывать завышенные или заниженные показатели.
Неверный выбор диапазона измерений. Если мультиметр не оснащён автоопределением диапазона, нужно вручную установить диапазон напряжения выше ожидаемого значения аккумулятора (обычно 20 В), чтобы избежать перегрузки и повреждения прибора.
Игнорирование температуры окружающей среды. Напряжение аккумулятора падает при низких температурах, поэтому измерения при минусовой температуре требуют дополнительной оценки состояния батареи с учётом этого фактора.
Вопрос-ответ:
Как правильно выбрать режим мультиметра для проверки автомобильного аккумулятора?
Для измерения напряжения аккумулятора требуется установить мультиметр в режим постоянного напряжения (DCV) с диапазоном, покрывающим значения около 12–15 Вольт. Обычно это диапазон 20 В постоянного тока. Выбор этого режима обеспечивает точность показаний и защищает прибор от ошибок. Использование других режимов, например, переменного напряжения или измерения сопротивления, даст некорректные данные.
Можно ли проверить состояние аккумулятора, не снимая его с автомобиля?
Да, проверка напряжения доступна без демонтажа аккумулятора. Для этого достаточно подключить щупы мультиметра к клеммам аккумулятора — красный к плюсу, черный к минусу. Однако результаты могут влиять подключенные потребители и зарядка генератора, если двигатель работает. Поэтому для более точной оценки измерения проводят при выключенном зажигании и минимальном потреблении тока.
Что означает, если напряжение на аккумуляторе при выключенном двигателе ниже 12 В?
Напряжение ниже 12 В указывает на неполный заряд аккумулятора или его частичное повреждение. При нормальном заряде показатель должен быть около 12,6 В. Если напряжение стабильно низкое, аккумулятор не держит заряд или имеет внутренние проблемы, такие как сульфатация пластин или утечка тока. Рекомендуется выполнить дополнительную диагностику или обратиться к специалисту.
Как влияет температура на показания мультиметра при проверке аккумулятора?
Температура существенно влияет на напряжение и работу аккумулятора. При низких температурах внутреннее сопротивление растет, что снижает напряжение под нагрузкой. Измерение в холодном состоянии может показать заниженные значения по сравнению с прогретым аккумулятором. Чтобы получить более точные данные, измерения проводят после достижения аккумулятором температуры окружающей среды или учитывают температурные поправки.
Что делать, если мультиметр показывает скачки напряжения при попытке запуска двигателя?
Скачки напряжения при запуске могут указывать на слабый аккумулятор или проблемы с электрической системой автомобиля. Резкое падение напряжения ниже 10 В при прокрутке стартера говорит о недостаточной мощности батареи. Возможны причины — износ аккумулятора, плохие контакты, либо повышенный ток потребления. Для уточнения проводят нагрузочные тесты и проверяют соединения клемм и генератора.
Как правильно подготовить мультиметр для проверки напряжения аккумулятора автомобиля?
Для проверки напряжения аккумулятора нужно выставить мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном, подходящим для 12 В — обычно 20 В. Перед подключением необходимо убедиться, что мультиметр исправен и заряд батарейки в нем достаточный. Щупы подключают к клеммам аккумулятора: красный к плюсовой, черный к минусовой. Провода должны надежно контактировать, чтобы избежать погрешностей в измерениях.
Как интерпретировать показания мультиметра при проверке автомобильного аккумулятора в зависимости от его состояния?
Если напряжение на клеммах находится около 12,6 В и выше, аккумулятор можно считать полностью заряженным. Значение около 12,4 В указывает на средний уровень заряда, при 12,0 В и ниже аккумулятор частично разряжен, а при показаниях ниже 11,8 В — состояние близко к глубокому разряду. Однако низкое напряжение может говорить как о разряде, так и о неисправности. Для более точной оценки нужно учесть состояние и возраст аккумулятора, а также провести тест под нагрузкой.
