Турбокомпрессор предназначен для повышения мощности двигателя за счёт увеличения объёма воздуха, поступающего в камеры сгорания. Это достигается путём использования энергии отработавших газов, которые вращают турбину. Турбина, в свою очередь, приводит в движение компрессор, нагнетающий воздух во впускной тракт.
Рабочее колесо турбины обычно изготовлено из жаропрочного сплава, способного выдерживать температуры до 1000 °C. Оно соединено с компрессорным колесом через общий вал. Турбина размещается в выпускном коллекторе, а компрессор – на впускной стороне. При росте оборотов двигателя объём отработанных газов увеличивается, что повышает скорость вращения турбины и, соответственно, давление наддува.
Давление наддува контролируется системой управления, включающей перепускной клапан (wastegate) и, в некоторых конструкциях, актуатор с электронным управлением. При превышении заданного давления часть выхлопных газов направляется в обход турбины, предотвращая её разрушение. Оптимальное давление наддува для большинства бензиновых двигателей составляет 0,5–1,0 бар.
Использование турбокомпрессора требует регулярного контроля состояния масла и системы охлаждения, так как высокие температуры и скорости вращения (до 200 000 об/мин) создают повышенные нагрузки на подшипники и уплотнения. Рекомендуется соблюдать интервал замены масла не более 7 000–10 000 км и использовать синтетические масла с высокой термостойкостью.
Перед выключением двигателя с турбонаддувом рекомендуется дать мотору поработать 1–2 минуты на холостом ходу. Это снижает температуру узлов турбины и предотвращает закоксовывание масла в подшипниковом узле, продлевая ресурс агрегата.
Что делает турбокомпрессор и зачем он нужен в двигателе
Турбокомпрессор повышает плотность воздуха, поступающего в цилиндры двигателя, за счёт использования энергии отработавших газов. Это позволяет увеличить количество кислорода в камере сгорания и, как следствие, сжигать больше топлива за один рабочий цикл.
Повышенное давление воздуха на впуске (наддув) увеличивает мощность без необходимости увеличения рабочего объёма двигателя. Например, бензиновый мотор объёмом 1,4 литра с турбонаддувом может обеспечивать такую же выходную мощность, как атмосферный двигатель объёмом 2 литра, при этом расход топлива остаётся ниже при аналогичной нагрузке.
Кроме повышения мощности, турбокомпрессор улучшает крутящий момент на низких оборотах. Это особенно актуально для городских условий и обгонов на трассе. Наддув также позволяет использовать более компактные моторы без потери динамики, что способствует снижению массы автомобиля и улучшает топливную экономичность.
Эффективность работы турбокомпрессора зависит от точной настройки системы управления наддувом, включая актуатор, байпасный клапан и интеркулер. Неправильное давление наддува может привести к детонации и перегреву. Поэтому при установке или модернизации турбосистемы необходимо контролировать давление наддува и обеспечивать надёжное охлаждение впускного воздуха.

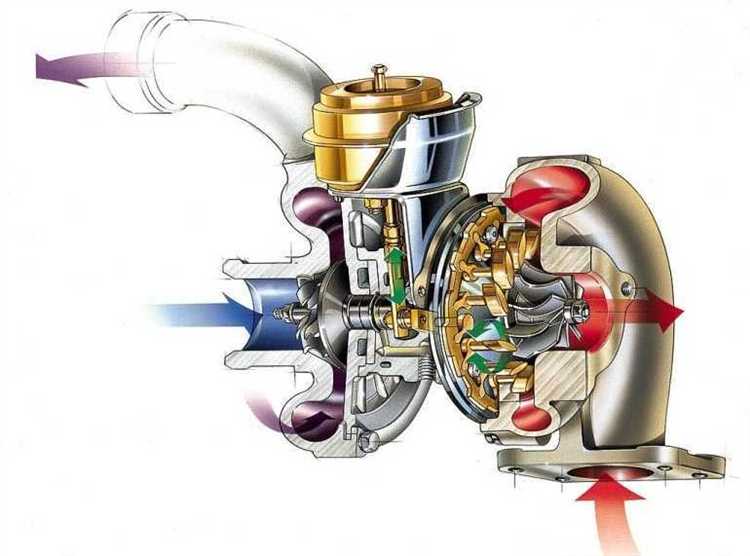

Как выхлопные газы приводят в движение турбину
Работа турбокомпрессора начинается с потока выхлопных газов, выходящих из цилиндров двигателя после такта расширения. Эти газы направляются в выпускной коллектор, откуда по герметичному каналу попадают в турбинный корпус.
Внутри корпуса установлена турбинная крыльчатка, закреплённая на общем валу с компрессорным колесом. Когда горячие газы под давлением проходят через сопловой аппарат, их энергия преобразуется в вращательное движение турбины. Сопловой аппарат создаёт направленный поток, ускоряющий газы перед входом на лопасти турбины.
Чем выше температура и объём выхлопных газов, тем больше крутящий момент, передаваемый на вал. Это объясняет рост эффективности турбокомпрессора при увеличении оборотов двигателя и нагрузки.
После прохождения через турбину, отработавшие газы теряют большую часть энергии и выходят через выпускную систему. Для стабилизации давления используется перепускной клапан (внутренний или внешний), который частично перенаправляет поток мимо турбины при достижении заданного уровня наддува.
В результате турбина вращается со скоростью до 200 000 об/мин, передавая движение компрессорной части. Это позволяет эффективно сжимать воздух, подаваемый во впускной коллектор, и увеличивать количество кислорода в камере сгорания без увеличения объёма двигателя.
Передача энергии от турбины к компрессору
Связь между турбиной и компрессором осуществляется через общую ось, которая проходит через корпус турбокомпрессора. Ось установлена на подшипниках, снижающих трение и обеспечивающих стабильное вращение при высоких скоростях.
При выходе выхлопных газов из выпускного коллектора они попадают на лопатки турбины, заставляя её вращаться. Турбина может развивать скорость более 150 000 об/мин. Это вращательное движение передаётся напрямую компрессору, расположенному на другом конце оси.
Компрессор, в отличие от турбины, работает с воздухом. За счёт высокой скорости вращения лопастей компрессора происходит засасывание атмосферного воздуха, его сжатие и дальнейшая подача во впускной тракт двигателя.
Особенности передачи энергии:
- Жёсткая механическая связь без промежуточных элементов.
- Ось изготавливается из жаропрочной стали, выдерживающей высокие температуры и нагрузки.
- В современных системах используется подшипниковый или гидродинамический подшипниковый узел для уменьшения трения.
Если подшипники изношены или на оси возникает люфт, передача энергии нарушается: турбина теряет обороты, снижается давление наддува, а компрессор может начать перегреваться или вибрировать. Регулярная проверка турбокомпрессора и состояние масла позволяют избежать подобных проблем.
Как воздух сжимается и подаётся во впускной коллектор
После того как выхлопные газы раскручивают турбину, вал, соединяющий её с компрессором, начинает вращать компрессорное колесо. Компрессор забирает воздух из атмосферного впуска через воздушный фильтр. При вращении лопастей компрессора воздух ускоряется и направляется в диффузор – расширяющийся канал, где кинетическая энергия воздуха преобразуется в повышение давления.
Увеличение давления воздуха сопровождается ростом его температуры. Для предотвращения перегрева и потери плотности воздуха используется интеркулер – теплообменник, охлаждающий сжатый воздух до подачи его в двигатель. Температурное снижение позволяет увеличить массу воздуха при том же объёме, что положительно сказывается на полноте сгорания топлива и мощности мотора.
Сжатый и охлаждённый воздух подаётся по патрубкам к дроссельной заслонке, а затем – во впускной коллектор. Давление наддува контролируется через байпасный или перепускной клапан, предотвращающий избыточную нагрузку на компрессор и впускную систему. Уровень давления обычно регулируется в пределах от 0,3 до 1,5 бар для серийных турбированных двигателей, в зависимости от конфигурации и типа мотора.
Чёткая настройка наддува и своевременное охлаждение воздуха – ключевые факторы для устойчивой работы системы. Нарушение пропорций давления и температуры приводит к детонации и снижению ресурса двигателя, особенно при отсутствии качественного интеркулера или неисправности перепускных клапанов.
Роль интеркулера в работе турбонагнетателя
После сжатия воздуха в компрессоре турбонагнетателя его температура значительно повышается. Горячий воздух менее плотный и содержит меньше кислорода на единицу объёма, что снижает эффективность сгорания топлива. Для решения этой проблемы используется интеркулер – теплообменник, предназначенный для охлаждения сжатого воздуха перед его подачей во впускной коллектор.
Интеркулер снижает температуру воздуха примерно на 40–100 °C в зависимости от конструкции, режима работы двигателя и типа охлаждения (воздушное или жидкостное). При снижении температуры на каждые 10 °C плотность воздуха возрастает примерно на 3–5 %, что позволяет подать в цилиндры больше кислорода и повысить выходную мощность.
Воздушные интеркулеры обычно устанавливаются перед радиатором и охлаждаются набегающим потоком воздуха. Их конструкция проще и дешевле, но эффективность снижается при малой скорости движения. Жидкостные интеркулеры используют отдельный контур с охлаждающей жидкостью, обеспечивая стабильное охлаждение даже при стоянке или в городском режиме.
Без эффективного охлаждения сжатого воздуха возрастает риск детонации, особенно при высокой степени наддува. Интеркулер снижает вероятность преждевременного воспламенения смеси и повышает надёжность двигателя. Важно, чтобы трубопроводы между компрессором, интеркулером и впускным коллектором были герметичными и как можно короче – это уменьшает задержку наддува и потери давления.
Регулярная проверка интеркулера на наличие загрязнений и утечек позволяет сохранить его эффективность и предотвратить ухудшение динамики автомобиля. При установке более производительного турбокомпрессора рекомендуется модернизация интеркулера для соответствия возросшей тепловой нагрузке.
Что влияет на давление наддува и как оно регулируется
Давление наддува зависит от скорости вращения турбины, объёма и температуры всасываемого воздуха, а также от сопротивления впускной системы. Чем выше обороты турбины, тем больше сжатие воздуха и, соответственно, давление наддува.
Основной фактор – количество отработавших газов, приводящих в движение турбину. Их поток регулируется выпускным коллектором и системой выпуска. Ограничение потока снижает скорость турбины, уменьшая давление наддува.
Регулирование давления наддува осуществляется с помощью клапана сброса давления (выпускного или перепускного клапана, blow-off valve), который при достижении заданного уровня давления сбрасывает избыточный воздух во впускной тракт или атмосферу, предотвращая перегрузку турбины и двигателя.
В современных системах управление давлением происходит через электронный актуатор, связанный с блоком управления двигателем. Датчики давления и температуры передают данные, и ЭБУ корректирует положение клапана, обеспечивая стабильный наддув и предотвращая детонацию.
Кроме того, давление наддува зависит от качества интеркулера: эффективное охлаждение сжатого воздуха снижает его температуру и повышает плотность, что увеличивает итоговое давление и мощность двигателя.
Рекомендуется следить за состоянием турбокомпрессора и системы управления, своевременно очищать воздушные фильтры и интеркулер, а также избегать резких сбросов газа при высоком наддуве, чтобы продлить ресурс компонентов и сохранить стабильное давление.
Как турбокомпрессор взаимодействует с системой смазки
Турбокомпрессор оснащён высокоскоростным ротором, вращающимся на тонких подшипниках, требующих постоянного смазывания для предотвращения износа и перегрева. Масляная система двигателя обеспечивает подачу масла под давлением через специальные каналы в корпусе турбины.
Масло подаётся от масляного насоса двигателя через маслопровод и фильтр в подшипниковый узел турбокомпрессора. Здесь масло выполняет две функции: смазывает подшипники и отводит тепло, возникающее из-за высоких оборотов ротора (до 200 тыс. об/мин).
Для корректной работы важно поддерживать давление масла в пределах 2–5 бар. При снижении давления возникает риск задира втулок и заклинивания ротора, при избытке – повышается нагрузка на сальники, что ведёт к утечкам масла во впуск или выпуск.
После прохождения через подшипниковый узел масло возвращается по сливному каналу в картер двигателя. Отвод масла выполняется самотёком, поэтому сливной патрубок должен иметь уклон не менее 10° и быть коротким, чтобы избежать застойных зон и уменьшить риск гидравлического удара.
Температура масла в турбокомпрессоре может достигать 150–200 °C. Для защиты масла от термического разрушения рекомендуется обеспечить регулярную замену моторного масла и использовать составы с высоким индексом вязкости и термостойкими присадками.
Запуск двигателя и остановка требуют особого внимания. После интенсивной работы турбины необходимо дать маслу остыть, оставив двигатель работать на холостом ходу 30–60 секунд. Резкая остановка приводит к перегреву подшипников и сокращению ресурса турбокомпрессора.
Некоторые современные двигатели используют дополнительное охлаждение масла турбокомпрессора через масляный охладитель или интегрированные системы с жидкостным охлаждением, что увеличивает надёжность и срок службы узла.
Вопрос-ответ:
Как турбокомпрессор влияет на мощность двигателя автомобиля?
Турбокомпрессор увеличивает количество воздуха, подаваемого в цилиндры двигателя, сжимая его до более высокого давления. Это позволяет сжигать больше топлива за один цикл, что приводит к увеличению мощности без увеличения объема двигателя. Благодаря такому повышению давления воздуха, двигатель работает с большей отдачей, улучшая динамические характеристики автомобиля.
Почему для работы турбокомпрессора необходима система смазки?
Внутри турбокомпрессора находится быстро вращающийся вал с подшипниками, который вращается с огромной скоростью под воздействием выхлопных газов. Чтобы избежать износа и перегрева этих элементов, требуется постоянная подача моторного масла для смазки и охлаждения. Без смазки подшипники быстро выйдут из строя, что приведет к поломке турбины и серьезным повреждениям двигателя.
Как регулируется давление наддува в турбокомпрессоре?
Давление наддува контролируется с помощью перепускного клапана, называемого байпасом или клапаном сброса (wastegate). Когда давление достигает заданного значения, клапан открывается и часть выхлопных газов направляется в обход турбины. Это снижает скорость вращения турбины и ограничивает давление, предотвращая чрезмерную нагрузку на двигатель и элементы турбокомпрессора.
Почему после резкого отпускания газа двигатель с турбонаддувом иногда «тянет» или задерживается с откликом?
Это явление связано с инерцией вращающегося ротора турбокомпрессора и временем, необходимым для изменения количества выхлопных газов, воздействующих на турбину. После резкого отпускания педали газа турбина продолжает вращаться и сжимать воздух еще некоторое время, что вызывает кратковременный избыточный наддув. Такая задержка отклика называется «турбоямой» и проявляется как пауза перед снижением мощности двигателя.
Как влияет температура выхлопных газов на работу турбокомпрессора?
Температура выхлопных газов напрямую влияет на скорость вращения турбины и нагрузку на материалы турбокомпрессора. Высокие температуры увеличивают энергию газов, что позволяет турбине быстрее вращаться и создавать больший наддув. Однако чрезмерное повышение температуры может привести к перегреву подшипников и разрушению компонентов турбины, поэтому важно поддерживать оптимальный тепловой режим и использовать качественные материалы и охлаждение.
Как именно турбокомпрессор увеличивает мощность двигателя автомобиля?
Турбокомпрессор использует энергию выхлопных газов, чтобы вращать турбину, которая связана с компрессором. Компрессор сжимает воздух и подаёт его во впускной коллектор под повышенным давлением. Это повышенное давление воздуха позволяет в цилиндры двигателя попадать больше кислорода, что улучшает процесс сгорания топлива и увеличивает мощность двигателя без увеличения объёма самого мотора.
Какие факторы влияют на работу турбокомпрессора и как это отражается на его эффективности?
На работу турбокомпрессора влияют температура и давление выхлопных газов, скорость вращения турбины, а также состояние системы смазки и охлаждения. Если давление выхлопных газов слишком низкое, турбина вращается медленнее, и компрессор не создаёт достаточного давления. Высокие температуры могут вызвать перегрев и ускоренный износ деталей. Неправильная смазка приводит к быстрому износу подшипников. Все эти факторы вместе определяют, насколько эффективно турбокомпрессор обеспечивает наддув и насколько стабильно работает двигатель.
