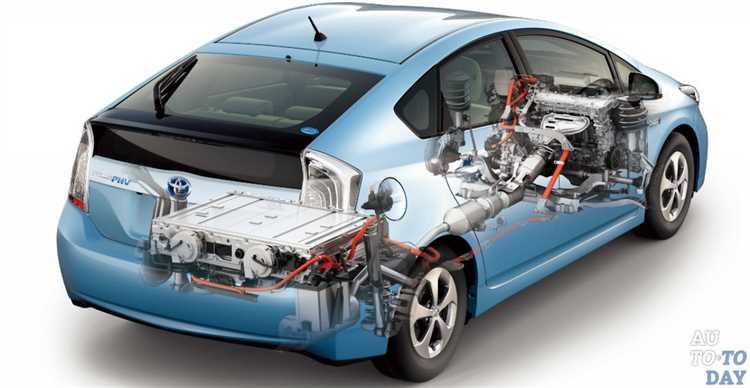

При оценке мощности гибридного автомобиля необходимо учитывать характеристики как бензинового (или дизельного) ДВС, так и электродвигателя. Простое сложение их паспортных значений приведёт к завышенному результату. Производители используют согласованный метод расчёта, который исключает двойной учёт мощности в диапазоне перекрытия работы двух силовых установок.
Типовая схема включает двигатель внутреннего сгорания с постоянной мощностью, например, 98 л.с., и электромотор мощностью 80 л.с. Совокупная мощность в этом случае будет не 178, а около 122–136 л.с., в зависимости от степени синхронизации работы агрегатов, архитектуры трансмиссии и параметров инвертора. Например, у Toyota Prius IV (1.8 Hybrid) официально заявлена суммарная мощность 122 л.с. при ДВС 98 л.с. и электромоторе 72 л.с.
Точный расчёт зависит от конфигурации гибридной системы. В последовательных гибридах ДВС не участвует в передаче крутящего момента на колёса, поэтому суммарная мощность ограничена возможностями электромотора. В параллельных и комбинированных схемах учитываются режимы одновременной работы и эффективная мощность при пиковой нагрузке. При анализе необходимо опираться на данные стендовых испытаний, а не только на паспортные характеристики компонентов.
При самостоятельной оценке полезно использовать динамические параметры, такие как ускорение 0–100 км/ч и максимальная скорость, и соотносить их с массой автомобиля. Это позволит приблизительно определить реальную мощность, доступную на колёсах, что особенно важно при выборе модели для трассовых или городских условий эксплуатации.
Как учитывается мощность бензинового и электрического двигателей
Бензиновый двигатель, как правило, обеспечивает стабильную мощность при средних и высоких оборотах, в то время как электродвигатель работает эффективнее при низких скоростях и при старте. Например, если бензиновый двигатель развивает 100 л.с., а электромотор – 60 л.с., совокупная пиковая мощность системы может составлять не 160, а около 120–130 л.с., в зависимости от калибровки блока управления и режимов работы силовых установок.
Производители обычно указывают комбинированную мощность, зафиксированную в условиях, при которых оба двигателя работают одновременно и максимально эффективно. Эта величина подтверждается испытаниями на стенде и фиксируется в ПТС. При этом учитываются такие параметры, как момент включения и отключения электродвигателя, мощность инвертора, ограничения по температуре и состоянию батареи.
Для корректного расчёта мощности необходимо опираться на данные производителя по каждому двигателю, а также учитывать алгоритмы их совместной работы. Например, в параллельных гибридах (как у Toyota) оба двигателя могут работать одновременно, а в последовательных (как у некоторых моделей Honda) электродвигатель является основным, а ДВС работает как генератор, не передавая крутящий момент напрямую.
Если требуется инженерный расчёт, используется график зависимости мощности от оборотов для каждого двигателя и анализируется область, в которой они перекрываются. Комбинированная мощность определяется по максимуму суммарной мощности в этой области, но не превышает физические и термические ограничения силовой установки.
Можно ли просто сложить мощности двух двигателей
Распространённая ошибка – считать, что суммарная мощность гибридного автомобиля равна арифметической сумме мощности бензинового и электрического двигателей. На практике это неверно, поскольку двигатели не всегда работают одновременно с максимальной отдачей и в одинаковых режимах.
В гибридных системах мощность ограничена следующими факторами:
- Передаточная способность трансмиссии, которая физически не может передать сразу всю мощность обоих двигателей.
- Рабочие режимы двигателей: электрический мотор чаще всего работает при старте и на малых скоростях, тогда как бензиновый – на средних и высоких оборотах.
- Ограничения инвертора и блока управления, которые регулируют приоритеты и распределение тяги в зависимости от нагрузки, состояния батареи и температуры компонентов.
Пример: у Toyota Prius бензиновый двигатель развивает около 72 кВт, электромотор – 53 кВт. Но суммарная мощность автомобиля – лишь 90 кВт. Это объясняется тем, что пиковая мощность обеих установок не совпадает по времени, а инвертор ограничивает подачу энергии, чтобы сохранить ресурс компонентов.
Для расчёта суммарной мощности гибридной установки используется испытательный метод: измерение максимальной отдачи на динамометрическом стенде в условиях реальной синхронной работы силовых агрегатов. Только так можно получить объективный результат, применимый для технической документации и регистрации ТС.
При оценке мощности гибрида не следует ориентироваться на рекламные показатели мощности каждого двигателя по отдельности. Для точного расчёта важно использовать данные производителя о совокупной мощности системы или проводить стендовые измерения с учётом реальных условий работы установки.
Почему суммарная мощность гибрида меньше арифметической
Суммарная мощность гибридного автомобиля обычно не равна простой сумме мощности бензинового и электрического двигателей. Это связано с тем, что оба силовых агрегата редко достигают своей пиковой мощности одновременно и при одинаковых условиях.
Например, если бензиновый двигатель развивает 100 кВт, а электрический – 50 кВт, это не означает, что на выходе получится 150 кВт. Производители указывают суммарную мощность как наибольшее значение, достижимое при оптимальном взаимодействии обоих приводов. На практике максимальная отдача одного из двигателей может быть ограничена работой трансмиссии, температурным режимом или режимом заряда батареи.
Синхронность работы агрегатов также играет роль. Электродвигатель, как правило, обеспечивает пик крутящего момента на старте и при разгоне, в то время как бензиновый двигатель раскрывает мощность на более высоких оборотах. Эти фазы не всегда совпадают, и пиковые значения мощности не накладываются линейно.
Кроме того, инверторы, редукторы, распределение момента и ограничение мощности батареи (в случае параллельных схем) снижают возможную мощность на выходе. Производители рассчитывают итоговое значение с учётом электрических потерь, допустимой длительности нагрузки и инженерных ограничений системы.
По этой причине итоговая мощность указывается по результатам испытаний на динамометрическом стенде, а не путём сложения теоретических характеристик. Реальная величина определяется комплексной работой гибридной силовой установки и зависит от алгоритма распределения нагрузки между двигателями.
Что такое пиковая мощность гибридной установки
Пиковая мощность не является постоянной и не может использоваться для долгосрочной оценки характеристик автомобиля. Она зависит от:
- доступной мощности аккумулятора;
- режима работы бензинового двигателя (обороты, нагрузка);
- температуры силовых компонентов и системы охлаждения;
- уровня заряда батареи;
- алгоритмов управления, ограничивающих подачу мощности для предотвращения перегрева или перегрузки.
На практике пиковая мощность может наблюдаться, например, при резком разгоне с места, когда одновременно задействуются оба двигателя. Однако в большинстве случаев в движении используется так называемая устойчивая мощность, которая значительно ниже пиковой и соответствует режиму оптимального энергопотребления.
При расчёте динамики гибридного автомобиля (например, разгона до 100 км/ч) пиковая мощность учитывается, но при оценке тяговых возможностей на длительных участках трассы – нет. Для точной оценки эксплуатационных характеристик рекомендуется:
- разделять понятия пиковой и устойчивой мощности;
- анализировать реальные графики мощности по оборотам и нагрузке;
- учитывать зависимости мощности от уровня заряда и температуры батареи.
Производители не всегда публикуют графики полной мощности в зависимости от условий, поэтому ориентироваться только на пиковое значение в киловаттах (или лошадиных силах) недостаточно для понимания возможностей автомобиля в реальных условиях эксплуатации.
Как рассчитывается мощность при параллельной схеме гибрида
В параллельной гибридной схеме оба двигателя – бензиновый и электрический – могут одновременно передавать крутящий момент на колёса. Однако расчёт совокупной мощности не сводится к простой арифметической сумме значений двух агрегатов.
Первым шагом учитываются режимы работы. Если оба двигателя работают одновременно на полной мощности, то используется методика расчёта по пиковому совпадению характеристик. Но на практике такой режим кратковременный, ограниченный возможностями аккумулятора и тепловыми пределами ДВС.
Коэффициент перекрытия рабочих диапазонов – один из ключевых параметров. Например, если бензиновый двигатель развивает максимальную мощность при 5000 об/мин, а электромотор – при 1500 об/мин, эффективное совпадение по оборотам будет только в узком диапазоне. Именно в этом диапазоне возможно кратковременное сложение мощностей.
Производители указывают совокупную мощность на основе испытаний на стенде, где система контролирует нагрузку и измеряет результат при максимально допустимом одновременном использовании обоих приводов. Такой показатель всегда ниже суммы отдельных мощностей из-за несовпадения пиков и потерь при передаче крутящего момента.
При расчёте для проектных целей учитывается также коэффициент трансмиссионных потерь. Для параллельной схемы потери обычно составляют 5–10% от передаваемой мощности. Их нужно вычитать из теоретической суммы, полученной в оптимальном режиме совместной работы.
Дополнительную корректировку вносят ограничения по температуре, уровню заряда аккумулятора и стратегия работы силовой установки. Например, в ряде гибридов при определённых условиях электродвигатель отключается для экономии заряда, что также влияет на расчётный показатель мощности.
Расчёт мощности для последовательной гибридной трансмиссии
В последовательной гибридной трансмиссии основной привод обеспечивает электрический мотор, а ДВС работает только как генератор для зарядки аккумулятора или питания электродвигателя. При расчёте мощности важно выделить две ключевые величины: мощность ДВС в режиме генерации и мощность электродвигателя для привода колес.
Для определения необходимой мощности электродвигателя исходят из максимальной мощности, требуемой для движения автомобиля на заданных скоростях и ускорениях. Расчёт основывается на суммарной мощности сопротивлений движению, включая аэродинамическое сопротивление, сопротивление качению и силе ускорения:
| Мощность для преодоления аэродинамического сопротивления, Pаэр | = 0,5 × ρ × Cd × A × v³ |
| Мощность сопротивления качению, Pкач | = m × g × Cr × v |
| Мощность для ускорения, Pуск | = m × a × v |
Где ρ – плотность воздуха (около 1,225 кг/м³), Cd – коэффициент лобового сопротивления, A – площадь лобовой проекции, v – скорость движения, m – масса автомобиля, g – ускорение свободного падения (9,81 м/с²), Cr – коэффициент сопротивления качению, a – ускорение.
Суммарная мощность электродвигателя рассчитывается как сумма указанных мощностей с запасом 15–20 % на динамические режимы и потери в трансмиссии. Мощность ДВС выбирается с учётом максимальной потребности генератора, чтобы обеспечить заряд аккумулятора и электромотор в пиковых нагрузках без снижения эффективности.
Для оценки мощности генератора учитывают электрическую мощность, необходимую для питания электродвигателя и подзарядки аккумулятора, с учётом КПД преобразователей и генератора (обычно 85–90 %). Практически мощность ДВС-генератора обычно составляет 60–80 % от максимальной мощности электродвигателя.
Таким образом, расчёт мощности в последовательной гибридной трансмиссии сводится к:
| 1. | Определению требуемой мощности электродвигателя по динамическим и скоростным характеристикам. |
| 2. | Расчёту мощности ДВС как генератора с учётом электрических нагрузок и потерь. |
| 3. | Учету дополнительных запасов мощности для обеспечения надёжности и ресурса компонентов. |
Такой подход позволяет сбалансировать размеры электромотора и двигателя внутреннего сгорания, повысить эффективность использования топлива и обеспечить требуемую динамику автомобиля.
Влияние батареи и инвертора на итоговую мощность
Емкость и максимальный ток батареи напрямую определяют доступную мощность для электрического мотора. Например, литий-ионные аккумуляторы с плотностью энергии 150-250 Вт·ч/кг способны обеспечить ток до 3-5C, что ограничивает кратковременную мощность. Если батарея рассчитана на 200 А·ч и 400 В, максимальная мощность ограничится примерно 80 кВт (P=U×I).
Инвертор преобразует постоянный ток из батареи в переменный для электродвигателя. Его максимальная выходная мощность зависит от параметров силовых транзисторов и системы охлаждения. Инвертор с допустимым током 300 А и напряжением 400 В обеспечивает мощность до 120 кВт. При превышении этих параметров происходит ограничение по току, что снижает итоговую мощность гибридной системы.
Потери в инверторе составляют обычно 2-5% от передаваемой мощности и увеличиваются при работе на высоких частотах или максимальных токах. Это снижает эффективную мощность электромотора. Рекомендуется выбирать инвертор с запасом по току не менее 20%, чтобы избежать перегрева и сохранить стабильную выдачу мощности.
Низкое состояние заряда батареи (SOC) также ограничивает максимальную мощность, так как система управления снижает ток для продления срока службы аккумулятора. При SOC ниже 20% мощность электродвигателя может уменьшиться на 30-40%, что отражается на общей мощности гибрида.
Выбор батареи и инвертора с характеристиками, соответствующими пиковым нагрузкам, необходим для достижения заявленной мощности гибридного автомобиля. Недооценка этих элементов приводит к снижению производительности и может привести к ускоренному износу компонентов.
Как измеряется мощность гибрида в условиях реальной эксплуатации
Для определения мощности гибридного автомобиля в реальных условиях используют комбинацию методов измерения тягового усилия и электрической мощности. Основной подход заключается в замере мощности на ведущих колесах с учетом характеристик трансмиссии и энергопотерь.
Первичный параметр – крутящий момент на колесах, который фиксируется с помощью динамометрического стенда или бортовых датчиков момента. Одновременно измеряется скорость движения для расчёта мощности по формуле: мощность = момент × угловая скорость.
Для электрической части гибрида важно фиксировать напряжение и ток аккумуляторной батареи и электродвигателя в режиме реального времени. Это позволяет вычислить мгновенную электрическую мощность с учётом КПД инвертора и электродвигателя.
Пиковая мощность определяется на коротких отрезках при максимальных нагрузках, а средняя – в течение длительных циклов эксплуатации, что учитывает влияние прогрева и работы системы управления энергопотоками.
Учитывают также влияние инвертора: его ограничение по току и напряжению в конкретных режимах может снижать итоговую мощность электродвигателя. Для точности измерений рекомендуется синхронизация данных с CAN-шины автомобиля, что позволяет объединить параметры ДВС, электромотора и батареи.
Важный аспект – учёт деградации аккумулятора. Со временем сниженный уровень заряда и внутреннее сопротивление батареи уменьшают максимальную отдаваемую мощность, что отражается в динамических замерах.
Для практических тестов используют как лабораторные условия с нагрузочными стендами, так и полевые испытания с телеметрией, фиксирующей мощностные параметры на разных режимах движения: разгон, поддержание скорости, торможение с рекуперацией.
Подводя итог, точное измерение мощности гибридного автомобиля требует комплексного подхода, включающего анализ механической тяги, электрических характеристик и динамики работы системы управления.
Вопрос-ответ:
Как рассчитывается суммарная мощность гибридного автомобиля?
Суммарная мощность гибрида не равна простому сложению мощности бензинового и электрического двигателей. Из-за различий в кривых мощности и ограничений работы компонентов фактическая совокупная мощность ниже арифметической суммы. Важно учитывать режимы работы каждого двигателя, их совместное взаимодействие и потери в трансмиссии, чтобы получить реалистичную оценку.
Какая роль батареи и инвертора в определении мощности гибридной установки?
Батарея обеспечивает электродвигатель энергией, а инвертор преобразует постоянный ток в переменный, необходимый для работы двигателя. Их технические характеристики ограничивают максимальную мощность электромотора. Если батарея или инвертор не могут обеспечить требуемый ток, электрическая часть гибрида не выдаст максимальную заявленную мощность, что влияет на итоговую мощность всей системы.
Можно ли считать мощность гибридного автомобиля одинаковой в разных режимах эксплуатации?
Мощность гибрида меняется в зависимости от режима работы — например, при старте с места, ускорении или равномерном движении. Электрический двигатель хорошо работает на низких скоростях и при резких нагрузках, бензиновый — в устойчивых режимах. Поэтому расчет мощности должен учитывать характер эксплуатации, чтобы оценка была точной.
Какие особенности расчёта мощности для последовательной и параллельной гибридных схем?
В последовательной гибридной схеме мощность двигателя внутреннего сгорания передается через генератор и электромотор, поэтому мощность двигателя напрямую не влияет на колеса. В параллельной схеме оба двигателя могут работать независимо или вместе, что требует учета их совместного вклада. Для расчёта мощности в каждой схеме используются разные подходы с учетом взаимодействия элементов и режимов работы.
