Электромагнитная муфта компрессора кондиционера служит ключевым элементом системы управления подачей холода. Именно она обеспечивает включение и выключение компрессора за счёт передачи крутящего момента от шкива к валу при подаче напряжения на катушку. В случае износа, выхода из строя подшипника или нарушения зазора между дисками требуется её демонтаж с последующей заменой или ремонтом.
Перед началом работ необходимо отключить питание от автомобиля, демонтировать приводной ремень и обеспечить доступ к передней части компрессора. Если компрессор установлен в труднодоступной зоне, может потребоваться частичный демонтаж защиты двигателя или снятие переднего бампера. Все операции выполняются с учётом отсутствия давления в контуре – фреон должен быть предварительно удалён через сервисные клапаны с применением вакуумного насоса.
Для снятия самой муфты потребуется набор инструментов: специальный съёмник, фиксатор шкива, торцевые ключи и щуп для контроля зазора. Также необходимо иметь под рукой динамометрический ключ – неправильный момент затяжки при обратной установке может привести к перегреву и разрушению узла. Важно соблюдать последовательность действий, особенно при извлечении стопорного кольца и шкива, чтобы не повредить посадочные поверхности и резьбовые соединения.

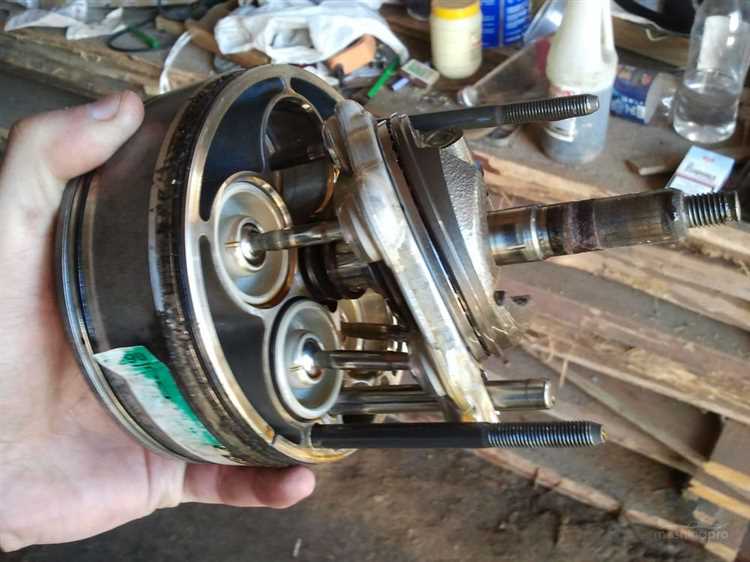

Как определить необходимость снятия муфты
Основной признак неисправности электромагнитной муфты – отсутствие включения компрессора при подаче напряжения. Если при активации кондиционера шкив вращается, но не подключается к валу компрессора, высока вероятность, что муфта вышла из строя.
Другим симптомом служит характерный запах горелого пластика от муфты при её перегреве. Также можно заметить следы перегрева на поверхности катушки или разъёмах – потемнение изоляции, оплавление контактов.
Если при работающем двигателе и включённой системе кондиционирования наблюдаются металлические звуки или трение в области шкива компрессора, возможен механический износ фрикционного диска или подшипника. В таких случаях демонтаж муфты необходим для дальнейшей диагностики.
Проверка зазора между шкивом и фрикционным диском – ещё один диагностический шаг. Он должен находиться в пределах 0,35–0,65 мм. Если зазор существенно превышает норму, муфта не будет срабатывать, даже при исправной катушке.
Наличие вибрации при включении кондиционера может указывать на разбалансировку муфты или её механические повреждения. В этом случае разборка обязательна для предотвращения разрушения компрессора.
Где находится муфта и как к ней добраться

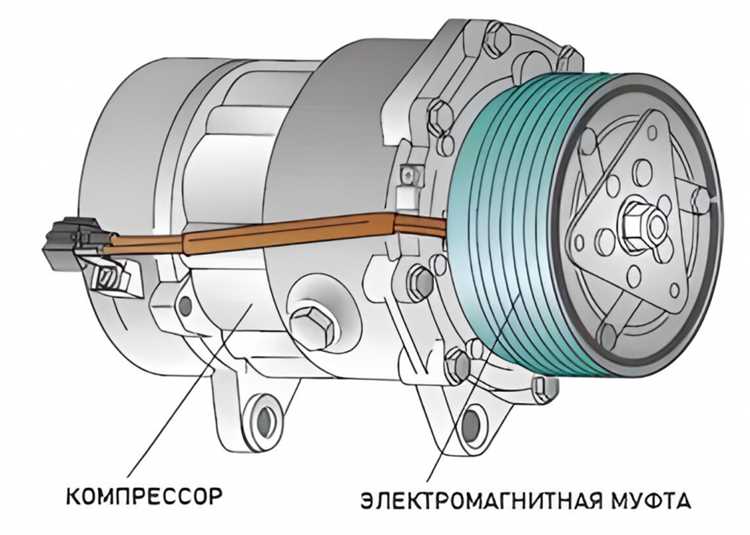

Электромагнитная муфта располагается на передней части корпуса компрессора кондиционера, непосредственно на его шкиве. Компрессор чаще всего установлен в нижней части моторного отсека, с левой или правой стороны, в зависимости от конструкции автомобиля. Доступ к муфте ограничен другими узлами – радиатором, вентилятором, элементами подвески и защиты двигателя.
Для доступа к муфте потребуется снять защиту двигателя, при её наличии, а в некоторых моделях – демонтировать колесо и подкрылок со стороны установки компрессора. Удобнее всего проводить работы со смотровой ямы или подъёмника, особенно если компрессор установлен ниже уровня коленчатого вала.
После получения доступа необходимо отключить разъём питания электромагнита и демонтировать приводной ремень. Чтобы не повредить шкив или корпус компрессора, при откручивании центрального болта муфты желательно использовать фиксатор шкива. Некоторые модели требуют снятия натяжного ролика для освобождения пространства.
Если муфта частично перекрыта другими компонентами (например, рамой подрамника или кондиционерными магистралями), потребуется частичный демонтаж этих элементов. Перед началом работ следует убедиться в отсутствии давления в системе кондиционирования, если предполагается снятие компрессора вместе с муфтой.
Какие инструменты потребуются для демонтажа
Для снятия электромагнитной муфты компрессора кондиционера необходимы ключи на 10 и 13 мм для откручивания крепежных болтов. Рекомендуется использовать трещотку с удлинителем для удобства доступа в ограниченном пространстве моторного отсека.
Потребуется также съемник муфт с внутренним захватом диаметром 70-80 мм. Он позволяет равномерно снять муфту, не повреждая подшипник и вал компрессора. Альтернативно возможен съемник с выталкивающим винтом, но он требует аккуратности во избежание деформаций.
Необходима отвертка с плоским лезвием для отсоединения электрических разъемов и удаления фиксирующих стопорных колец. Для работы с фиксирующими шайбами понадобится тонкий шпильковый ключ или специальный съемник стопорных колец.
Рекомендуется иметь в наличии динамометрический ключ для точного затягивания крепежа при сборке, что предотвращает излишние нагрузки на детали.
Для безопасности и удобства работы следует подготовить перчатки из нитрилового материала и защитные очки.
Как отключить питание и подготовить систему
Для безопасного снятия электромагнитной муфты необходимо полностью отключить питание компрессора кондиционера. Это исключит риск короткого замыкания и повреждения электрической части.
- Выключите двигатель автомобиля и извлеките ключ из замка зажигания.
- Отсоедините отрицательную клемму аккумулятора для предотвращения подачи напряжения на цепь компрессора.
- При наличии предохранителя или реле компрессора в блоке предохранителей удалите его. Это дополнительная мера для отключения питания муфты.
- Дождитесь полного разряда конденсаторов в электромагнитной системе – обычно достаточно 5–10 минут.
После отключения питания проверьте отсутствие напряжения на разъёмах электромагнитной муфты с помощью мультиметра в режиме измерения постоянного напряжения.
Для подготовки системы к демонтажу рекомендуется:
- Обеспечить свободный доступ к компрессору, удалив защитные кожухи и вспомогательные детали, мешающие работе.
- Промаркировать электрические разъёмы и проводку для корректного подключения после ремонта.
- Использовать средства защиты рук и глаз, так как при работе с электрикой возможны искрения.
Точное выполнение этих этапов снижает риск повреждений и облегчает последующий демонтаж муфты.
Порядок снятия приводного ремня и шкива
Для демонтажа приводного ремня первым делом ослабьте натяжение, используя ключ на соответствующий размер для регулировочного болта натяжителя ремня. Поворачивайте болт против часовой стрелки до достижения необходимого ослабления.
После этого аккуратно снимите ремень с шкива компрессора, избегая резких движений, чтобы не повредить ремень и соседние компоненты.
Для снятия шкива компрессора требуется снять фиксирующую гайку, которая крепит шкив к валу компрессора. Обычно используется торцевой ключ на 17 или 19 мм в зависимости от модели компрессора.
Перед откручиванием гайки рекомендуется зафиксировать вал компрессора с помощью специального фиксирующего инструмента или отвёртки, вставленной между лопастями шкива, чтобы избежать прокручивания.
После удаления гайки снимите шкив, аккуратно постукивая по его торцу резиновым молотком или используя съёмник для равномерного снятия. Избегайте применения чрезмерной силы во избежание повреждений подшипников.
После снятия шкива осмотрите его и вал на предмет повреждений и износа, при необходимости произведите очистку поверхности от загрязнений и коррозии.

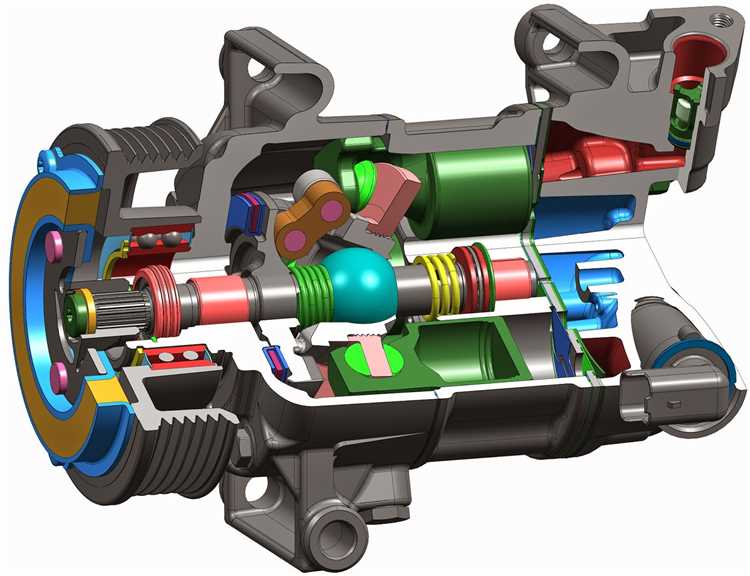

Как отсоединить стопорное кольцо и муфту
Для начала зафиксируйте вал компрессора, чтобы предотвратить его вращение при демонтаже. Используйте специальный фиксатор или отвертку с плоским лезвием, аккуратно вставленную в шлицы вала.
Чтобы снять стопорное кольцо, примените специальные плоскогубцы для стопорных колец, соответствующего размера. Захватите кольцо за внутренние или внешние отверстия и плавно сожмите, затем осторожно снимите с канавки вала. Избегайте деформации кольца – его повторное использование возможно только при сохранении формы.
После удаления стопорного кольца осторожно снимите муфту с вала, при необходимости применяя съемник с равномерным усилием. Не допускайте перекосов и повреждений шлицевой части вала и муфты.
Если муфта плотно зафиксирована, нанесите проникающую смазку на соединение и выдержите несколько минут перед повторной попыткой снятия. Запрещено использовать ударные инструменты, чтобы избежать повреждений.
На что обратить внимание при осмотре снятой муфты
Первым делом тщательно проверьте рабочую поверхность шкива и магнитной части муфты. Они должны быть чистыми, без следов износа, задиров и коррозии.
- Проверьте плоскость прилегания шкива к магниту: наличие бороздок или зазубрин приведёт к проскальзыванию и ухудшению сцепления.
- Осмотрите состояние обмотки электромагнита. Обрыв, потемнение или запах гари указывают на повреждения.
- Оцените состояние изоляции проводов, идущих к катушке. Трещины или оголённые участки требуют замены или ремонта.
- Проверьте целостность стопорного кольца и фиксирующих элементов: деформация или повреждения повлияют на надёжность крепления.
- Обратите внимание на люфт между ротором и статором – чрезмерный люфт говорит о износе подшипников или ослаблении креплений.
- Осмотрите состояние подшипника, если он интегрирован в муфту: отсутствие смазки, шум при вращении или заедания недопустимы.
- Проверьте состояние контактных поверхностей разъёмов питания катушки: окисление или загрязнение ухудшает электрический контакт.
После визуального осмотра рекомендуется выполнить измерения сопротивления обмотки мультиметром. Значения вне нормы указывают на повреждения. Также полезно проверить магнитное поле катушки с помощью тестера или подходящего индикатора.
Что нужно учесть при установке новой муфты
Перед монтажом новой электромагнитной муфты обязательно проверьте соответствие маркировки и технических параметров (диаметр шкива, внутренний диаметр ступицы, напряжение катушки) с оригинальной деталью.
Очистите посадочные места от грязи, коррозии и остатков старой смазки. Используйте обезжириватель, чтобы обеспечить плотное и надежное прилегание муфты к валу компрессора.
При установке обратите внимание на правильное расположение стопорного кольца. Оно должно плотно фиксировать муфту без люфта, но не деформировать посадочное место.
Используйте рекомендованный момент затяжки крепежных элементов, чтобы избежать перекоса и повреждения корпуса муфты. Чрезмерное усилие может привести к деформации или заклиниванию.
Подключая электрические разъемы, проверьте целостность изоляции проводов и надежность контактов. Неплотное соединение вызывает искрение и может вывести из строя катушку.
После установки проверьте свободный ход шкива вручную – он должен вращаться без заеданий и шумов. Любые механические препятствия указывают на неправильную посадку.
Перед запуском системы убедитесь в правильном напряжении питания катушки и отсутствии замыканий в электрической цепи. Неправильное напряжение снижает срок службы муфты и компрессора.
Рекомендуется провести тестовое включение компрессора с новой муфтой под наблюдением для контроля плавности включения и отсутствия вибраций.
Вопрос-ответ:
Как правильно подготовить автомобиль перед снятием электромагнитной муфты компрессора кондиционера?
Перед демонтажом муфты необходимо отключить питание компрессора и систему кондиционирования, чтобы избежать случайного включения. Также важно обеспечить доступ к муфте, сняв защитные кожухи и при необходимости ослабив натяжение приводного ремня. Рекомендуется работать на холодном двигателе, чтобы избежать ожогов и деформации деталей.
Какие признаки указывают на необходимость замены электромагнитной муфты компрессора кондиционера?
Если муфта не включается при включении кондиционера, слышны посторонние звуки при работе компрессора, наблюдаются вибрации или повышенный нагрев, это говорит о возможной неисправности. Также визуальный осмотр может выявить повреждения контактных колец, износ или коррозию, что требует замены муфты для восстановления нормальной работы системы охлаждения.
Какие инструменты понадобятся для демонтажа электромагнитной муфты компрессора кондиционера?
Для снятия муфты потребуются: набор ключей и головок с разным размером, отвертки, съемник для шкива компрессора, а также тонкие плоские щипцы для снятия стопорных колец. Иногда может понадобиться специальный фиксатор ротора компрессора, чтобы предотвратить его вращение во время откручивания крепежа. Все инструменты должны быть исправными, чтобы избежать повреждения деталей.
Можно ли снять муфту без предварительного слива хладагента из системы кондиционирования?
В большинстве случаев снятие электромагнитной муфты не требует слива хладагента, так как муфта установлена снаружи компрессора и не связана с герметичной камерой. Однако важно не повредить уплотнители и соединения, чтобы избежать утечки. Если же планируется более глубокий ремонт компрессора, то слив хладагента станет необходимым этапом.
Какие ошибки часто совершают при установке новой муфты и как их избежать?
Распространенные ошибки — неправильная установка стопорного кольца, несоблюдение момента затяжки болтов, попадание грязи и пыли на контактные поверхности, а также использование поврежденных деталей. Чтобы избежать проблем, нужно тщательно очистить посадочные места, проверить целостность всех элементов, использовать инструмент с моментом затяжки согласно заводским рекомендациям и контролировать положение муфты, чтобы избежать перекосов.
