На Mitsubishi Lancer 9 с двигателями 1.6 (4G18) и 1.3 (4G13) генератор установлен в нижней части двигателя, с правой стороны по ходу движения. Он крепится на двух болтах: один используется как ось, второй – натяжной. Для доступа потребуется снять правое переднее колесо и частично демонтировать пластиковую защиту двигателя.
Перед началом работ необходимо отключить минусовую клемму аккумулятора и подготовить комплект инструментов: ключи на 10, 12, 14 мм, трещотку с удлинителем, головки, монтировку и пассатижи. При наличии ГУР и кондиционера доступ к генератору ограничен, что усложняет снятие. В этом случае лучше демонтировать ремень привода вспомогательных агрегатов, а при необходимости – и натяжной ролик.
В процессе демонтажа нужно отсоединить разъём питания, аккуратно освободить провод с контактной гайкой и затем ослабить натяжной болт. После этого откручивается нижний крепёж, и генератор можно будет аккуратно вытащить вниз через арку колеса. Перед установкой нового узла важно проверить состояние контактных клемм и убедиться в правильной укладке проводки.
Как подготовить автомобиль к снятию генератора
Перед демонтажем генератора на Mitsubishi Lancer 9 необходимо обеспечить безопасные и удобные условия для работы. Неподготовленное вмешательство может привести к повреждениям электрической системы и затруднить последующие операции.
- Установить автомобиль на ровную поверхность и включить стояночный тормоз.
- Отключить аккумулятор, отсоединив сначала клемму «минус», чтобы исключить короткое замыкание.
- Снять пластиковую защиту двигателя (если установлена), чтобы обеспечить доступ к генератору снизу.
- При необходимости приподнять переднюю часть автомобиля, используя домкрат, и установить подпорки под пороги с обеих сторон.
- Дать двигателю полностью остыть, особенно если автомобиль недавно эксплуатировался. Работать возле горячих компонентов небезопасно.
- Подготовить комплект инструментов: рожковые и накидные ключи на 10, 12, 14 и 17 мм, трещотку с удлинителем, вороток, головки соответствующих размеров, плоскую отвертку и пассатижи.
- Снять переднюю правую часть подкрылка (если генератор снимается снизу) для удобства доступа к натяжному ролику и крепежам.
- Осмотреть ремень генератора на предмет износа – при наличии повреждений желательно заменить его сразу после установки генератора.
Подготовка автомобиля к снятию генератора не требует специального оборудования, но требует аккуратности и точного соблюдения порядка действий. Это минимизирует риск повреждения узлов и ускоряет сам демонтаж.

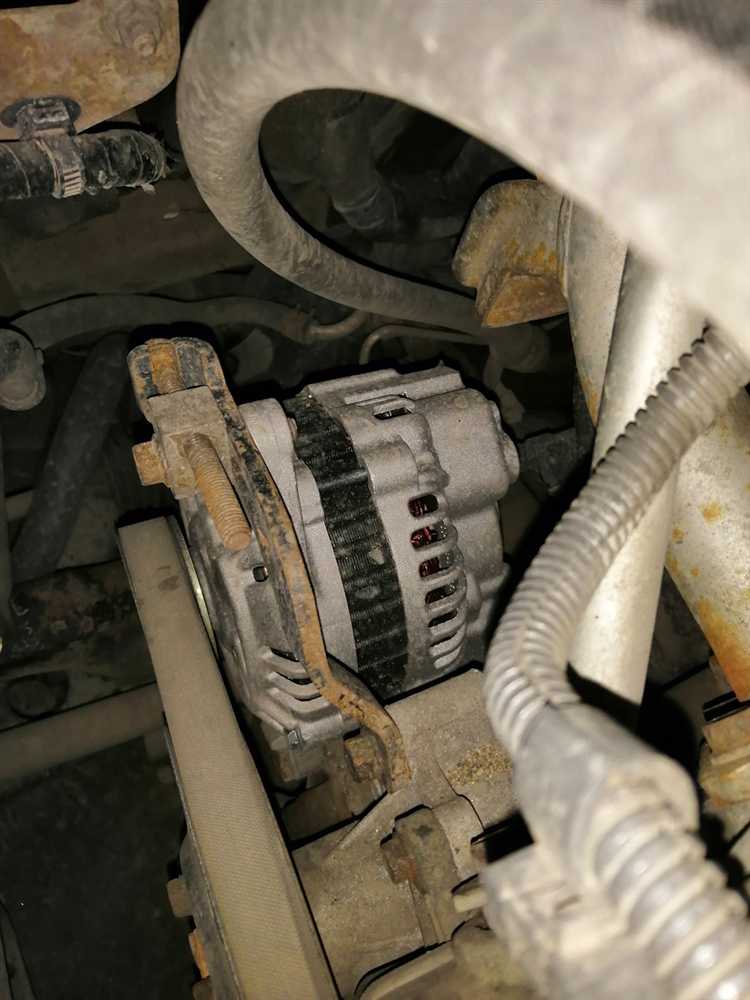

Где находится генератор на Mitsubishi Lancer 9
Генератор на Mitsubishi Lancer 9 расположен в передней части двигателя, с правой стороны по ходу движения автомобиля. Он крепится к блоку двигателя в нижней части, немного ниже уровня шкива коленчатого вала. Чтобы получить к нему доступ, необходимо снять защиту двигателя снизу и правое переднее колесо.
Оптимальный доступ к генератору обеспечивается через арку правого колеса после демонтажа подкрылка. Также может потребоваться частичный демонтаж расширительного бачка или опускание двигателя с правой опоры для упрощения извлечения узла. Проводка, идущая к генератору, подключена сзади: одна силовая клемма и один управляющий разъём. Их можно отсоединить после снятия ремня привода навесного оборудования.
Перед началом работ следует убедиться, что аккумулятор отключён, так как силовой провод к генератору находится под напряжением. Рекомендуется использовать перчатки и головки с удлинителем для откручивания нижних креплений, доступ к которым ограничен.
Какие инструменты потребуются для демонтажа генератора
Набор головок и трещотка – необходимы для откручивания крепёжных болтов генератора и натяжного ролика. Основные размеры: 10 мм, 12 мм, 14 мм.
Удлинитель для воротка – пригодится при работе в ограниченном пространстве моторного отсека, особенно со стороны нижнего крепления генератора.
Ключ на 12 с накидной частью – потребуется для ослабления натяжения приводного ремня через регулировочный болт.
Отвёртка с плоским лезвием – для аккуратного снятия клемм с генератора, разъёмов и фиксаторов проводки.
Трещотка с храповым механизмом – ускоряет процесс откручивания, особенно в стеснённых участках.
Длинногубцы или пассатижи – помогут снять клипсы и освободить проводку от креплений.
Гаечный ключ на 10 – нужен для снятия «массы» с аккумулятора и откручивания клеммы питания генератора.
Фонарик или переносная лампа – облегчают визуальный контроль в труднодоступных местах.
Домкрат и надёжные упоры – потребуются при демонтаже генератора снизу, если отсутствует доступ сверху. Без них безопасный доступ невозможен.
Как отключить проводку и ремень от генератора
Сначала необходимо обесточить систему. Снимите клемму «минус» с аккумулятора, чтобы исключить короткое замыкание при работе с электропроводкой генератора.
Затем отсоедините жгут проводов от задней части генератора. Для этого отожмите пластиковый фиксатор на разъёме и аккуратно вытяните штекер. Отверните гайку крепления силового провода (обычно на 10 мм) и снимите провод с контактного болта. Контакт желательно закрыть изолентой или надеть резиновый колпачок, если он предусмотрен.
Для снятия приводного ремня ослабьте натяжение. Если используется автоматический натяжитель, с помощью торцевого ключа проверните ролик против часовой стрелки, чтобы ослабить натяжение ремня, и снимите его с шкива генератора. Если установлен винтовой натяжитель, ослабьте стопорный болт, затем винт натяжения – ремень можно будет сдвинуть в сторону и снять со шкива.
Убедитесь, что проводка отведена в сторону, чтобы не мешать дальнейшему демонтажу генератора и не допустить её повреждения при снятии узла.

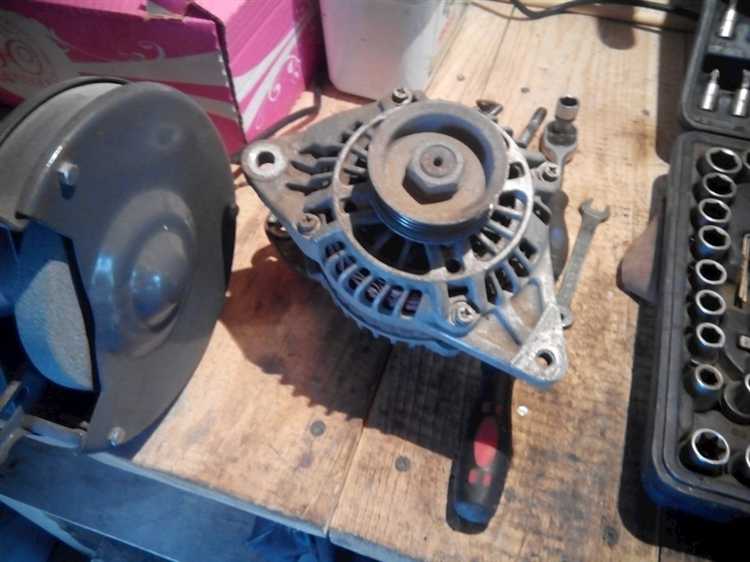

Как открутить крепления и снять генератор
После отключения проводки и снятия ремня, необходимо перейти к демонтажу самого генератора. Он закреплён на кронштейне двумя болтами: один фиксирует натяжной механизм, второй – основной опорный. Оба болта имеют головки на 14 мм. Работу удобнее выполнять с трещоткой и удлинителем.
Сначала ослабляется болт натяжителя. Его не нужно полностью выкручивать – достаточно ослабить, чтобы освободить обойму. Затем откручивается основной крепёжный болт. Он может быть затянут с усилием, поэтому при необходимости используется вороток.
Когда оба болта извлечены, генератор остаётся в посадочном месте. Для его снятия может потребоваться расшатывание корпуса, так как направляющие втулки со временем прикипают. Аккуратно покачайте корпус в стороны и потяните вверх. При необходимости можно поддеть корпус монтировкой через деревянную проставку, чтобы не повредить алюминиевый корпус.
После извлечения генератора осмотрите посадочные места и направляющие втулки. Если они загрязнены или окислены, их следует очистить щёткой по металлу и обработать антикоррозионной смазкой перед установкой нового агрегата.
На что обратить внимание при установке нового генератора
Перед установкой нового генератора важно проверить соответствие его модели и технических характеристик штатному оборудованию Mitsubishi Lancer 9. Обратите внимание на крепежные отверстия, размеры и тип разъёмов для проводки.
- Тщательно очистите посадочные места от грязи и коррозии, чтобы обеспечить плотный контакт и предотвратить вибрации.
- Проверьте состояние крепежных болтов – лучше использовать новые, соответствующие стандартам завода.
- При подключении проводки убедитесь в правильности и плотности контактов, особенно у силового и сигнального проводов генератора.
- Ремень привода должен быть установлен с правильным натяжением – слишком слабый или чрезмерно натянутый ремень вызовет проблемы с зарядкой и износ деталей.
- Перед окончательной затяжкой болтов закрепите генератор и проверьте, что он не мешает другим элементам под капотом, особенно шлангам и трубкам.
- После установки подключите аккумулятор и запустите двигатель, контролируя напряжение на клеммах аккумулятора – нормальные значения находятся в пределах 13,8–14,5 В.
- При обнаружении посторонних звуков или перебоев в работе проверьте крепление и натяжение ремня повторно.
Следование этим рекомендациям позволит избежать типичных ошибок и обеспечить стабильную работу нового генератора.
Вопрос-ответ:
Какие инструменты потребуются для снятия генератора на Mitsubishi Lancer 9?
Для демонтажа генератора понадобятся гаечные ключи (обычно на 10, 12 и 14 мм), головки с трещоткой, отвертка с крестообразным лезвием, а также пассатижи. Для удобства можно использовать набор удлинителей и карданчик, так как крепежные элементы могут находиться в труднодоступных местах. Рекомендуется заранее подготовить тару для хранения болтов и гаек, чтобы ничего не потерять.
Как отключить электропроводку генератора перед его снятием?
Первым шагом следует отключить клемму минусовой батареи, чтобы исключить риск короткого замыкания. Далее аккуратно отсоединяют разъёмы проводки, фиксирующиеся на генераторе: основной силовой провод с гайкой и вспомогательные колодки. Для удобства можно запомнить или сфотографировать расположение проводов перед отключением. Не стоит прилагать чрезмерную силу, чтобы не повредить пластмассовые разъёмы.
Как снять ремень генератора на Mitsubishi Lancer 9?
Ремень генератора натянут с помощью натяжного ролика. Чтобы ослабить ремень, нужно использовать ключ или головку на натяжном ролике и повернуть его, чтобы уменьшить натяжение. После этого ремень легко снимается с шкивов. Если ролик тугой, можно попробовать использовать удлинитель для рычага. Не рекомендуется снимать ремень без ослабления, чтобы не повредить детали.
Можно ли снять генератор без подъёма автомобиля на Mitsubishi Lancer 9?
В некоторых случаях доступ к генератору достаточен с моторного отсека, и подъем автомобиля не требуется. Однако часто для удобства и безопасности лучше поднять переднюю часть машины, чтобы получить доступ к нижним креплениям генератора. Если работать без подъёма, стоит убедиться, что пространство для инструментов и движений рук достаточно, иначе процесс может занять значительно больше времени.
На что обратить внимание при установке генератора после снятия старого?
Перед установкой нового генератора рекомендуется проверить состояние посадочных поверхностей и крепежных элементов, очистить их от грязи и коррозии. Убедитесь, что ремень не изношен и подходит по размеру. При затягивании креплений нужно соблюдать рекомендованный момент, чтобы избежать деформаций корпуса. После установки подключают провода и проверяют натяжение ремня — он должен быть достаточно тугим, но не слишком натянутым. После сборки целесообразно проверить работу генератора с заведённым двигателем.
