Увеличение рабочего объема двигателя – один из проверенных путей повышения крутящего момента и прироста мощности без серьёзного вмешательства в электронику. На автомобилях ВАЗ, особенно с моторами семейства 2108–2112 и 16-клапанными 21124, этот подход применяется как в спортивных доработках, так и при подготовке мотора под тяговую нагрузку.
Чаще всего увеличение объема достигается за счёт установки коленчатого вала с большим ходом, замены поршней на нестандартные с изменённой высотой компрессионного пояса, а также применения цилиндров большего диаметра. Например, при установке коленвала от ВАЗ-2130 с ходом 84 мм и расточке цилиндров под диаметр 82 мм можно получить рабочий объём около 1,9 литра.
Важно учитывать, что любое вмешательство требует точных расчётов: подбор поршней с нужной компрессионной высотой, обеспечение зазора между поршнем и головкой блока, а также балансировка нового кривошипно-шатунного механизма. Неправильный подбор компонентов может привести к разрушению двигателя при первых же нагрузках.
Дополнительно необходимо усиление масляной системы и адаптация системы охлаждения, так как увеличенный объем приводит к росту тепловой и механической нагрузки. Без этих доработок надёжная работа агрегата становится сомнительной.

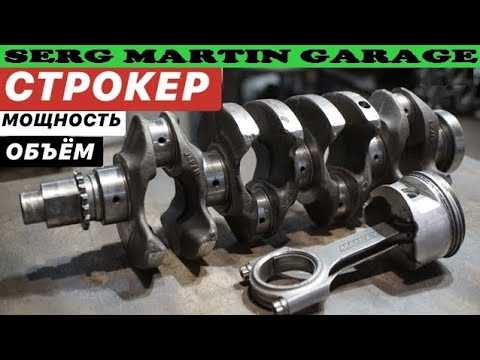

Установка коленвала с увеличенным ходом поршня
Коленвал с увеличенным эксцентриситетом шатунных шеек позволяет повысить рабочий объём двигателя за счёт удлинения хода поршня. В случае с моторами ВАЗ классической серии это даёт возможность перейти, например, с объёма 1.6 л (79 мм ход) на 1.7 л (84 мм ход) или даже выше, если использовать нестандартные варианты.
Наиболее распространённые коленвалы с увеличенным ходом для доработки:
- 84 мм – штатный коленвал ВАЗ-2130 (1.7 л, 21213);
- 86 мм и более – коленвалы сторонних производителей (например, TDM Racing, Stinger Pro);
- 88 мм и 90 мм – решения для глубокого тюнинга, требующие расточки и усиления блока.
Перед установкой требуется оценить совместимость коленвала с блоком:
- Проверить, позволяет ли блок цилиндров использовать увеличенный радиус вращения без риска задевания за постели или картер;
- Оценить необходимость расточки нижней части блока под противовесы;
- Проверить совпадение ширины шатунных шеек и соответствие вкладышей.
Параллельно с коленвалом требуется подобрать соответствующие компоненты:
- Шатуны с укороченной длиной, если высота поршня не позволяет сохранить компрессию;
- Поршни с изменённой компрессионной высотой – под конкретную конфигурацию;
- Балансировка нового КШМ – обязательная операция после сборки;
- Усиление масляного насоса при увеличении массы вращающихся деталей.
При правильном подборе компонентов и соблюдении допусков установка коленвала с увеличенным ходом даёт прирост объёма до 10–15 %, улучшая крутящий момент на низких и средних оборотах без ухудшения ресурса при умеренной эксплуатации.

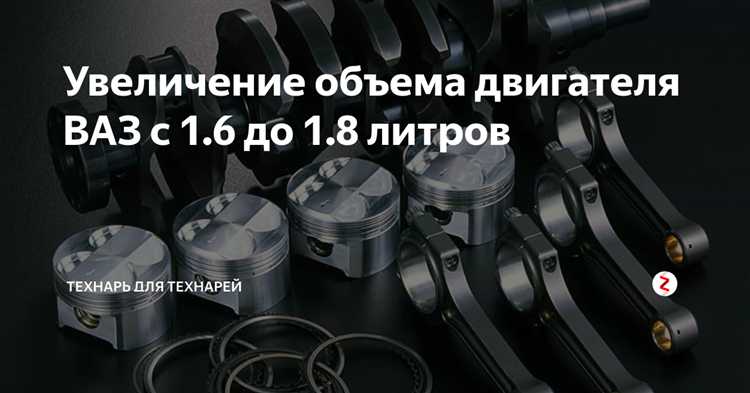

Замена поршневой группы на увеличенный диаметр
Увеличение диаметра поршней – один из наиболее доступных способов прироста рабочего объёма двигателя ВАЗ. Стандартный диаметр цилиндров, например, у двигателя ВАЗ-21083 составляет 82 мм. При установке поршней увеличенного размера, например 82,4 мм или 82,8 мм, достигается прирост объёма без замены коленвала или блока.
Для реализации такого тюнинга блок цилиндров необходимо расточить под нужный размер. Предел расточки ограничивается толщиной стенок между цилиндрами, поэтому при переходе на 83 мм рекомендуется предварительно провести дефектовку блока. При использовании поршней 83,0 мм объём двигателя возрастает примерно на 50–70 см³ в зависимости от модели.
Для расточки требуется высокоточная работа на станке с соблюдением зазоров в соответствии с поршневой. После расточки цилиндров устанавливаются новые поршни, соответствующие диаметру, с кольцами и пальцами. Оптимально подбирать поршневую от проверенных производителей – Автрамат, ТРТ, Federal Mogul. Для повышения ресурса целесообразно использовать усиленные поршни с анодированным днищем.
Помимо поршней, необходимо заменить и комплект вкладышей, а также прокладку ГБЦ, поскольку увеличенный диаметр повышает тепловую нагрузку. Компрессия может незначительно увеличиться, особенно при сохранении стандартной камеры сгорания. Это требует контроля октанового числа топлива и настройки угла зажигания.
Замена поршневой на увеличенный диаметр требует точного расчёта итогового объёма, чтобы избежать снижения надёжности и перегрева. В некоторых случаях, при превышении допустимых значений, возникает необходимость установки радиатора с большей теплоотдачей и изменения конфигурации ГБЦ.
Точение блока цилиндров под ремонтный размер
Точение блока цилиндров под ремонтный размер выполняется при износе стенок цилиндров, превышающем допустимый предел. Заводской номинальный диаметр цилиндров на большинстве двигателей ВАЗ составляет 79,0 мм (например, у мотора ВАЗ-21083). При достижении износа свыше 0,10–0,15 мм необходимо переходить на ремонтный размер.
Доступные ремонтные размеры идут с шагом 0,4 мм: +0,4 мм, +0,8 мм, +1,2 мм. Таким образом, диаметр цилиндров может быть увеличен до 80,2 мм, что приводит к увеличению рабочего объёма двигателя. Например, при установке поршней +0,8 мм на двигатель объёмом 1499 см³, общий объём возрастает примерно до 1530 см³.
Перед расточкой важно измерить овальность и конусность цилиндров. Если они превышают 0,05 мм, блок подлежит обработке. Также нужно проверить толщину стенок между цилиндрами. На двигателях ВАЗ-2108–2115 минимально допустимое расстояние между цилиндрами после расточки – не менее 3,5 мм. В противном случае возможен перегрев и деформация перегородок.
Процесс точения включает в себя грубую и чистовую обработку с последующей хонинговкой. После этого обязательно подбираются новые поршни под каждый цилиндр с зазором 0,03–0,05 мм. Рекомендуется использовать поршни с анодированным или графитовым покрытием для улучшения приработки.
После обработки блок промывается горячей водой с нейтральным моющим средством, продувается сжатым воздухом, затем каналы и поверхности смазываются моторным маслом. Запрещено устанавливать поршни без удаления абразивной пыли, оставшейся после хонинговки.
Расточка под ремонтный размер не только восстанавливает геометрию цилиндров, но и увеличивает объём двигателя. Однако при переходе на последний ремонтный размер блок теряет возможность дальнейшей обработки, поэтому важно заранее оценить общее состояние двигателя и срок его дальнейшей эксплуатации.
Применение поршней с нестандартной компрессионной высотой
Для двигателей ВАЗ типичная компрессионная высота стандартных поршней составляет около 39,0 мм. Использование поршней с компрессионной высотой, например, 37,5 мм позволяет скомпенсировать увеличение хода коленчатого вала без выхода поршня за границу блока. Это особенно актуально при установке коленвала 84 мм вместо штатных 80 мм. В таком случае установка коротких поршней предотвращает избыточное сжатие и исключает необходимость в проставках или дополнительной механической доработке блока.
При подборе поршней важно учитывать не только высоту, но и конфигурацию камеры сгорания. Низкопрофильные поршни с плоским днищем уменьшают степень сжатия, что может потребовать коррекции фаз газораспределения или доработки головки блока. Также необходимо точно рассчитывать длину шатунов, чтобы не нарушить баланс и избежать детонации. Допустимое отклонение по компрессионной высоте не должно превышать ±0,2 мм при точной настройке зазоров и теплового расширения.
Практика показывает, что применение поршней с нестандартной компрессионной высотой особенно эффективно при тюнинге двигателей 21083, где устанавливаются кованные поршни с высотой 32,5–34 мм в связке с шатунами 144 мм. Это позволяет реализовать ход поршня до 86 мм и получить объём более 1,7 литра без увеличения высоты блока и серьёзных вмешательств в конструкцию.
Перед заменой рекомендуется произвести точный расчёт геометрии ЦПГ с учётом высоты блока, длины шатуна, хода коленвала и зазора поршень–ГБЦ. Для надёжной работы двигателя необходимо сохранить минимальный тепловой зазор в ВМТ не менее 0,8 мм при холодном состоянии. Пренебрежение этим требованием может привести к касанию поршня с ГБЦ и повреждению элементов ЦПГ.
Увеличение объема двигателя за счет установки блока от другой модели ВАЗ
Один из практических способов увеличить рабочий объем двигателя – замена штатного блока цилиндров на аналог от модели с большей высотой колена и диаметром цилиндров. Например, установка блока от ВАЗ-21083 (1.5 л, Ø82 мм) вместо базового ВАЗ-21011 (1.3 л, Ø76 мм) позволяет получить прибавку объема при условии соответствующей замены коленвала, поршней и ГБЦ.
Блок от ВАЗ-21213 (Нива 1.7) имеет увеличенную высоту и рассчитан на коленвал с ходом 84 мм. При использовании данного блока с поршнями Ø82 мм и соответствующей ГБЦ можно получить объем около 1770 см³. Этот вариант требует подгонки систем питания и зажигания, а также усиления системы охлаждения.
Важно учитывать совместимость по креплениям КПП, поддону, помпе и навесному оборудованию. Некоторые блоки, например от 2110 (1.5-1.6 л), имеют отличия по расположению масляных каналов и требуют доработок при установке в кузова классической компоновки.
Дополнительное внимание следует уделить высоте блока и длине шатунов. Установка блока с увеличенной высотой при использовании коленвала с большим ходом позволяет применить шатуны длиной до 129 мм, что улучшает крутящий момент на низах без увеличения механических потерь.
Перед заменой блока необходимо проверить геометрию и отсутствие трещин. Рекомендуется использовать блоки последних ревизий с усиленными ребрами жесткости. Важна также подготовка каналов охлаждения и маслоподачи к новым условиям эксплуатации.
Сочетание расточки блока и замены коленвала
Расточка блока цилиндров увеличивает диаметр цилиндров, позволяя применять поршни большего размера. В среднем расточка возможна на 0,5–1,5 мм с каждой стороны, что увеличивает объем двигателя до 1,2–1,5 литра в зависимости от исходного объема.
Одновременно с расточкой целесообразно заменить коленвал на модель с увеличенным ходом поршня. Это обеспечивает прирост рабочего объема за счет увеличения хода от 72 мм до 82 мм и более, что существенно повышает объем двигателя.
Комбинация этих двух методов дает суммарный прирост объема двигателя, часто достигающий 20-30% от базового. При этом важно контролировать технические допуски: расточка требует точного соблюдения овальности и конусности цилиндров, а установка нового коленвала – проверку подшипников и шатуна на совместимость.
Замена коленвала требует подбора поршней с соответствующей высотой и диаметром, а также корректировки системы смазки, поскольку увеличенный ход и диаметр создают повышенную нагрузку на детали. Обязательна балансировка коленвала для снижения вибраций.
Расточка блока должна выполняться на специализированном оборудовании с измерением после каждой стадии, чтобы избежать деформаций. После установки коленвала необходима проверка углового положения и зазоров шатунно-поршневой группы.
Для сохранения ресурса двигателя после увеличения объема рекомендуется использовать усиленные поршневые кольца и улучшенную систему охлаждения, поскольку увеличенный объем сопровождается повышенной тепловой нагрузкой.
Изменения в ГБЦ при увеличении объема двигателя
При увеличении объема двигателя ВАЗ необходима доработка головки блока цилиндров (ГБЦ) для сохранения компрессии и оптимизации процессов сгорания. В первую очередь выполняется расточка камер сгорания для компенсации увеличенного объема цилиндров, что помогает избежать понижения степени сжатия.
Часто меняют седла клапанов и направляющие втулки, чтобы обеспечить надежную герметичность и повысить долговечность под нагрузкой. Рекомендуется установка клапанов большего диаметра и изменение их профиля для улучшения наполнения цилиндров и выпуска отработанных газов.
Для увеличения производительности увеличивается угол раскрытия клапанов и время их открытия, что требует применения специализированных распредвалов с более агрессивным профилем. При этом необходимо контролировать зазоры и ресурс элементов ГБЦ, учитывая увеличенные нагрузки.
Также часто меняется система охлаждения ГБЦ: увеличиваются каналы для охлаждающей жидкости, чтобы предотвратить перегрев при повышенной мощности. Важно обеспечить качественную герметизацию прокладки ГБЦ с учетом изменений размеров и рабочих параметров.
При глубокой доработке проводят шлифовку седел и клапанов для оптимизации формы камеры сгорания, уменьшая риск детонации и повышая КПД. Иногда применяют облегченные клапаны и пружины для снижения массы и повышения оборотистости мотора.
Вопрос-ответ:
Какие основные технические изменения в цилиндрах приводят к увеличению объема двигателя ВАЗ?
Увеличение объема достигается двумя способами: расточкой цилиндров и увеличением хода поршня. Расточка подразумевает расширение внутреннего диаметра цилиндра с последующей установкой поршней большего диаметра. Замена коленвала на вариант с увеличенным ходом поршня позволяет увеличить рабочий объем за счёт большего перемещения поршня в цилиндре. Оба метода требуют точной доработки блока и подбора подходящих деталей, чтобы сохранить надёжность и стабильность работы мотора.
Можно ли использовать блок цилиндров от другой модели ВАЗ для увеличения объема двигателя?
Да, установка блока цилиндров от более мощной модели с большим диаметром цилиндров позволяет увеличить объем двигателя без сложных внутренних доработок. Например, замена блока 2101 на блок 2106 или 21083 часто применяется для расширения объема. Однако это требует корректировки системы охлаждения, привода и настройки системы зажигания, так как увеличенный объем влияет на тепловые нагрузки и рабочие параметры двигателя.
Как влияет установка поршней с нестандартной высотой на объём и работу двигателя?
Поршни с изменённой высотой компрессии позволяют изменить степень сжатия и частично увеличить рабочий объем без полной расточки цилиндров. Такой метод требует тщательного расчёта, поскольку уменьшение высоты поршня увеличивает объем камеры сгорания, а увеличение – снижает. Важно соблюдать баланс, чтобы избежать детонации и сохранить долговечность мотора. Этот способ чаще применяется в связке с заменой коленвала и доработкой ГБЦ.
Какие риски связаны с точением блока цилиндров для увеличения диаметра поршней?
Точение блока уменьшает толщину стенок цилиндров, что снижает прочность конструкции и может привести к перегреву или деформации при нагрузках. Слишком большая расточка увеличивает вероятность растрескивания и ухудшает тепловой режим двигателя. Для снижения рисков требуется использовать усиленные блоки или дополнительные методы охлаждения, а также тщательно контролировать процесс точения, чтобы сохранить равномерность и качество поверхности цилиндров.
Насколько сложна установка коленвала с увеличенным ходом поршня на стандартный двигатель ВАЗ?
Установка коленвала с увеличенным ходом поршня требует замены не только самого коленвала, но и поршней, шатунов и, часто, блока цилиндров для обеспечения необходимого зазора и точности посадки. Проводится балансировка и проверка взаимного расположения деталей, чтобы избежать излишних вибраций и повышенного износа. Этот метод увеличивает объем за счёт большего хода поршня, но требует профессиональной обработки деталей и точной сборки, иначе возможны проблемы с надежностью и ресурсом двигателя.
Какие основные методы позволяют увеличить рабочий объем двигателя ВАЗ без серьезных переделок?
Для увеличения объема двигателя ВАЗ чаще всего применяют расточку цилиндров, которая расширяет диаметр камер сгорания, и установку поршней большего диаметра. Такой подход повышает объем цилиндров, что влияет на мощность. При этом важно соблюдать технические допуски и правильно подбирать поршни, чтобы не возникло проблем с надежностью и ресурсом мотора.
Как влияет замена коленчатого вала на увеличение объема двигателя ВАЗ, и какие нюансы стоит учитывать?
Замена коленчатого вала на модель с большим ходом поршня увеличивает объем за счет увеличения рабочего хода внутри цилиндров. Это улучшает динамические характеристики мотора, повышая крутящий момент. Однако требуется точная настройка работы двигателя, включая подбор поршней, регулировку клапанов и балансировку системы, чтобы избежать преждевременного износа и обеспечить стабильную работу.
