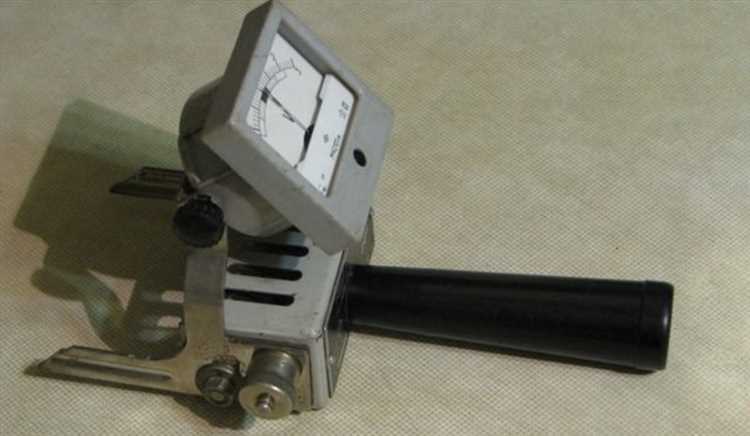

Что можно проверить нагрузочной вилкой

Нагрузочная вилка – специализированный инструмент для проверки состояния электрических цепей и оборудования под рабочей нагрузкой. Она позволяет объективно оценить реальное поведение электрической сети или устройства при включении нагрузки, выявляя скрытые проблемы, которые не видны при простом измерении напряжения или тока в холостом режиме.

С помощью нагрузочной вилки можно проверить качество электропитания, определить падение напряжения на кабелях, оценить работу защитных устройств, а также выявить перегрузки и неисправности в силовых цепях. Например, проверка электрического оборудования на соответствие паспортным характеристикам или оценка состояния аккумуляторных батарей при реальной нагрузке.

Важной областью применения является диагностика силовых кабелей и автоматических выключателей, где нагрузочная вилка позволяет воспроизвести режим работы и выявить аномалии, влияющие на безопасность и надежность системы. Использование нагрузочной вилки также помогает корректно подобрать сечение кабеля и тип защитных устройств, основываясь на фактических данных, а не на теоретических расчетах.

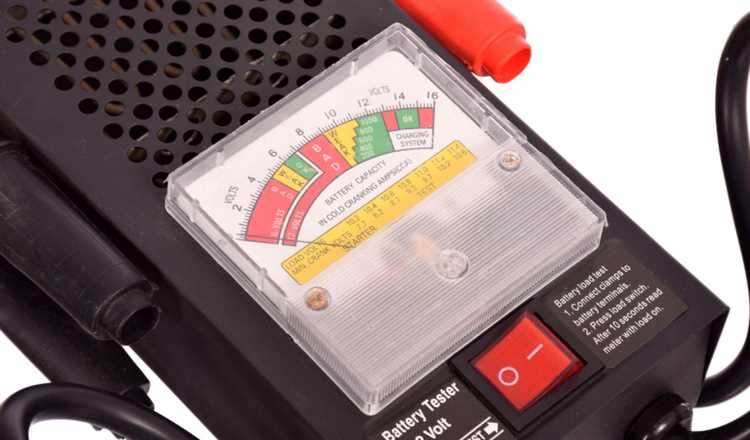

Проверка состояния аккумулятора под нагрузкой

Нагрузочная вилка позволяет определить реальную емкость и внутреннее сопротивление аккумулятора, что невозможно при простом измерении напряжения без нагрузки. Во время теста нагрузочная вилка создаёт ток, имитирующий обычную эксплуатацию автомобиля, и фиксирует падение напряжения.

Для корректной проверки аккумулятор должен быть полностью заряжен, желательно после 12-часового отдыха. Нагрузку прикладывают в течение 10–15 секунд, что исключает перегрев и повреждения. При этом напряжение не должно падать ниже 9,6 В для 12-вольтовых аккумуляторов.

Если напряжение под нагрузкой быстро снижается ниже порогового значения, это указывает на высокое внутреннее сопротивление, вызванное сульфатацией пластин или износом аккумулятора. Такие аккумуляторы рекомендуется заменить для исключения проблем с запуском двигателя.

Проверка нагрузочной вилкой позволяет выявить скрытые проблемы, которые не видны при простом измерении напряжения покоя, и помогает оценить состояние аккумулятора с учётом реальных условий эксплуатации.

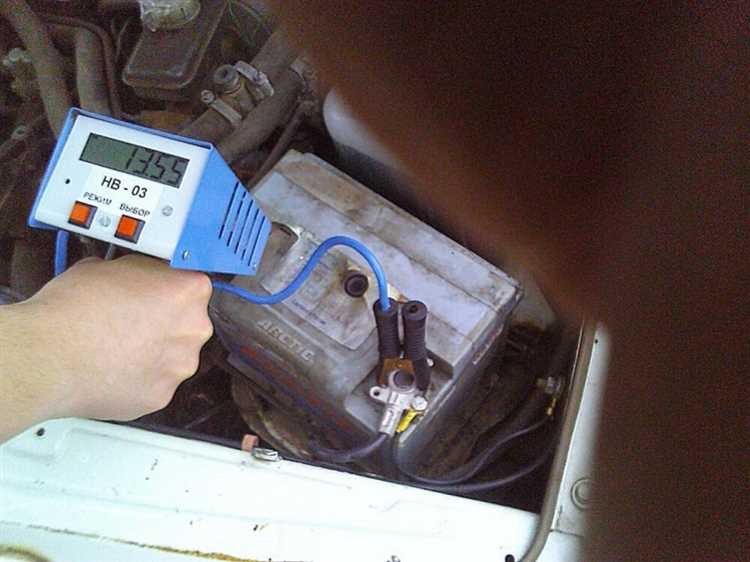

Диагностика генератора на стабильность напряжения

Нагрузочная вилка позволяет проверить способность генератора удерживать напряжение под реальной нагрузкой. Для диагностики подключите нагрузочную вилку к аккумулятору и включите нагрузку, эквивалентную 50-70% максимального тока генератора.

При этом измерьте напряжение на клеммах аккумулятора с помощью вольтметра. Нормальное значение напряжения генератора в режиме нагрузки должно оставаться в диапазоне 13,8–14,5 В. Падение ниже 13,5 В свидетельствует о снижении эффективности генератора или проблемах с регулятором напряжения.

Важно зафиксировать стабильность напряжения в течение 10–15 секунд под нагрузкой. Колебания более 0,2 В указывают на нестабильную работу генератора или износ щеток и коллектора.

Если напряжение резко падает при включении нагрузки и не восстанавливается, вероятна неисправность диодного моста или обмоток. В таких случаях дополнительно проверяют генератор на сопротивление и проводят визуальный осмотр.

Регулярная диагностика генератора нагрузочной вилкой помогает выявить сбои на ранних этапах и избежать полной разрядки аккумулятора в пути.

Оценка работы стартерной системы при запуске двигателя

Нагрузочная вилка позволяет объективно оценить состояние стартерной системы, измеряя падение напряжения и силу тока при запуске двигателя. Для проверки подключают нагрузочную вилку к аккумулятору и фиксируют напряжение под нагрузкой в момент вращения стартера.

Оптимальное напряжение на клеммах аккумулятора при включенном стартере не должно опускаться ниже 9,5 В для 12-вольтовых систем. Значительное снижение свидетельствует о износе аккумулятора, плохом контакте или неисправности стартера.

Ток, потребляемый стартером, также оценивается нагрузочной вилкой. Для легковых автомобилей допустимый ток пуска обычно находится в диапазоне 150–300 А. Превышение этого значения указывает на повышенное сопротивление в обмотках стартера или проблемы с мотором, недостаток – на частичное повреждение или залипание якоря.

Если при нагрузке наблюдается резкое падение напряжения и увеличение тока, рекомендуется проверить состояние клемм аккумулятора, проводки и реле стартера. Коррозия и ослабленные соединения вызывают дополнительные потери, ухудшая пусковые характеристики.

Использование нагрузочной вилки позволяет выявить скрытые дефекты, которые не видны при простом замере напряжения без нагрузки. Регулярная диагностика стартерной системы с нагрузочной вилкой помогает предотвратить поломки и обеспечивает надежный запуск двигателя в любых условиях.

Проверка исправности реле и предохранителей в цепи нагрузки

Нагрузочная вилка позволяет оценить работу реле и предохранителей, подавая контролируемую нагрузку на цепь и фиксируя реакцию компонентов. Для проверки реле необходимо подключить нагрузочную вилку к выходным контактам реле и подать питание на управляющую цепь. При исправном реле контакты должны замкнуться, что подтверждается изменением напряжения или тока на нагрузочной вилке.

Если контакты реле не замыкаются, это свидетельствует о возможных проблемах с катушкой реле или механическим заеданием. Важно также измерять падение напряжения на контактах реле при нагрузке – значительное снижение указывает на износ или коррозию контактов.

Для проверки предохранителей нагрузочная вилка подключается последовательно с предохранителем. При целостности предохранителя ток свободно проходит, что фиксируется на приборе. Если нагрузочная вилка не показывает ток или напряжение отсутствует, предохранитель сгорел и требует замены.

В процессе тестирования рекомендуется использовать нагрузку, приближенную к номинальной рабочей, чтобы выявить скрытые дефекты, которые могут не проявляться при минимальной нагрузке. Контроль исправности реле и предохранителей таким способом обеспечивает точную диагностику без разборки цепи и минимизирует риск ложных срабатываний или отключений.

Определение падения напряжения на кабелях и соединениях

Падение напряжения – ключевой показатель, влияющий на качество электроснабжения и безопасность работы оборудования. С помощью нагрузочной вилки можно выявить реальное снижение напряжения в кабельных линиях и местах соединений под нагрузкой.

Для точного измерения необходимо:

• Подключить нагрузочную вилку к цепи, создавая контролируемую нагрузку, близкую к рабочей.
• Измерить напряжение на входе кабеля (до точки нагрузки) и на выходе (после кабеля и соединений) одновременно.
• Фиксировать разницу между этими значениями – она и будет падением напряжения.

Допустимое падение напряжения обычно не должно превышать 3–5% от номинального напряжения в распределительных сетях. Значения выше этого уровня свидетельствуют о повышенном сопротивлении кабеля или плохом контакте в соединениях.

Рекомендации при выявлении значительного падения напряжения:

1. Проверить надежность и плотность всех соединений на предмет коррозии, окисления и механических повреждений.
2. Измерить сопротивление проводников мультиметром или мегомметром для выявления дефектов.
3. При необходимости заменить поврежденные участки кабеля или очистить/затянуть контакты.
4. Повторно проверить падение напряжения после ремонта для подтверждения эффективности работ.

Регулярные проверки с нагрузочной вилкой позволяют своевременно выявлять участки с повышенным сопротивлением, предотвращая перегрев и выход из строя оборудования.

Тестирование источников питания и преобразователей напряжения

Нагрузочная вилка позволяет точно измерить работу источников питания и преобразователей напряжения под контролируемой нагрузкой. Для проверки стабилизаторов напряжения важно создать нагрузку, близкую к реальной рабочей, что помогает выявить провалы и колебания выходного напряжения.

Подключая нагрузочную вилку к выходу источника питания, фиксируют напряжение и ток при разных значениях нагрузки. Падение напряжения более 5% при увеличении тока свидетельствует о снижении эффективности или возможных дефектах. Анализируют стабильность напряжения в динамике, особенно при переключениях нагрузок.

Преобразователи напряжения тестируют, задавая максимальный ток нагрузки, чтобы оценить тепловые режимы и защиту от перегрузок. Нагрузочная вилка позволяет контролировать пиковые токи и гарантировать, что выходное напряжение не выходит за допустимые пределы при полной нагрузке.

Для более точной диагностики измерения проводят с использованием цифрового мультиметра или осциллографа параллельно нагрузочной вилке, что помогает выявить кратковременные просадки или шумы в выходном сигнале.

Рекомендуется проверять источник питания в течение нескольких минут под нагрузкой, чтобы оценить тепловую устойчивость и отсутствие деградации параметров. Повышенное нагревание при нормальном напряжении указывает на внутренние проблемы с элементами схемы.

Проверка срабатывания защитных устройств при перегрузке

Нагрузочная вилка позволяет создать контролируемую перегрузку в электрической цепи, что необходимо для проверки быстроты и корректности срабатывания защитных устройств: автоматических выключателей, предохранителей и реле перегрузки.

Процедура проверки включает подключение нагрузочной вилки к испытуемой линии и постепенное повышение нагрузки до уровня, превышающего номинальный ток срабатывания защитного устройства. Время срабатывания фиксируется с помощью секундомера или автоматизированных средств.

Для оценки корректности работы защитных элементов применяются нормативные значения времени срабатывания и токов отключения, установленные в технической документации и стандартах. Несоответствие реальных параметров нормативам свидетельствует о необходимости регулировки или замены устройств.

При проверке важно соблюдать следующие рекомендации:

Регулярная проверка с помощью нагрузочной вилки выявляет снижение чувствительности и замедление реакции защитных устройств, что предотвращает аварийные ситуации и повышает надежность электросети.

Вопрос-ответ:

Какие параметры аккумулятора можно проверить с помощью нагрузочной вилки?

Нагрузочная вилка позволяет определить реальное состояние аккумулятора, проверяя его способность отдавать ток под нагрузкой. При подключении к аккумулятору и создании нагрузки измеряется падение напряжения. Если напряжение быстро падает ниже допустимого уровня, это указывает на снижение ёмкости или внутреннее сопротивление аккумулятора. Таким образом можно выявить признаки износа и необходимость замены.

Как с помощью нагрузочной вилки проверить работу автоматических выключателей при перегрузке?

Подключая нагрузочную вилку к электрической цепи с автоматом, можно искусственно создать токовую перегрузку. При этом проверяется, срабатывает ли автоматический выключатель на отключение. Если автомат не реагирует, это свидетельствует о неисправности либо неправильных настройках, что требует дополнительной диагностики и возможной замены устройства.

Можно ли нагрузочной вилкой определить падение напряжения на удлинителях и кабелях?

Да, нагрузочная вилка позволяет проверить качество электропроводки, создавая токовую нагрузку и измеряя напряжение на кабеле или удлинителе. Если при нагрузке наблюдается значительное снижение напряжения, это говорит о плохом контакте, повреждении проводника или слишком большом сопротивлении. Такие данные помогают выявить участки с потерями и своевременно принять меры.

Как нагрузочная вилка помогает оценить работу стабилизаторов и источников питания?

При тестировании стабилизаторов и источников питания нагрузочная вилка создаёт контролируемую нагрузку, что позволяет проверить стабильность выходного напряжения при реальной работе. Измерения показывают, насколько источник способен поддерживать номинальное напряжение под нагрузкой и быстро реагировать на изменения, что важно для надёжности электроснабжения.

Какие ограничения существуют при использовании нагрузочной вилки для проверки электроприборов?

Нагрузочная вилка эффективна для диагностики, но имеет ограничения. Она подходит для проверки устройств с постоянной или небольшими колебаниями нагрузки. Однако для сложных приборов с электронными системами управления нагрузка может вызвать некорректные показания или даже повреждения. Кроме того, необходимо учитывать максимально допустимый ток и время выдержки нагрузки, чтобы избежать перегрева и выхода из строя компонентов.
