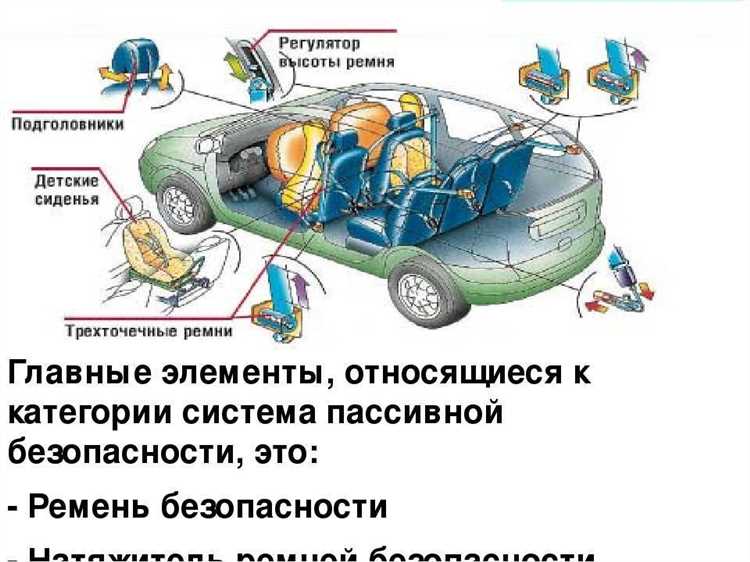

Что относится к пассивной безопасности автомобиля

Пассивная безопасность автомобиля включает конструктивные решения и компоненты, которые минимизируют последствия дорожно-транспортного происшествия для водителя и пассажиров. В отличие от активных систем, предотвращающих аварии, пассивные элементы вступают в действие уже после столкновения. Их задача – снизить уровень травматизма за счёт распределения энергии удара, сохранения формы салона и удержания тела человека в безопасном положении.

Ключевую роль играют зоны программируемой деформации кузова. Они проектируются таким образом, чтобы при фронтальном или боковом столкновении максимально поглощать кинетическую энергию. При этом центральный силовой каркас должен сохранять жесткость, чтобы предотвратить деформацию пространства, где находятся пассажиры. Исследования показывают, что грамотно рассчитанные деформационные зоны могут снизить смертность при аварии на 25–30%.

Ремни безопасности остаются основным средством защиты в случае ДТП. Современные трёхточечные конструкции оснащаются преднатяжителями и ограничителями усилия, которые предотвращают чрезмерную нагрузку на грудную клетку и шею. В некоторых моделях используются адаптивные ремни с электронным управлением, способные менять натяжение в зависимости от массы тела и скорости удара.

Подушки безопасности (airbags) эффективны только в сочетании с ремнями. При фронтальном столкновении они разворачиваются за 20–30 миллисекунд, образуя амортизирующую подушку между человеком и элементами интерьера. Для повышения эффективности применяются многокамерные конструкции, а также алгоритмы, адаптирующие срабатывание к положению сиденья и скорости столкновения.

Каркас сидений, подголовники и даже панели обивки салона проектируются с учётом пассивной безопасности. Антихлыстовые системы в передних сиденьях уменьшают риск повреждений шейного отдела позвоночника при ударе сзади. Материалы обивки и крепления панелей проверяются на устойчивость к разрушению и образованию острых фрагментов при аварии.

Как кузовная структура распределяет энергию удара

Жесткость и геометрия лонжеронов, стоек и поперечин рассчитываются с учётом направлений возможных столкновений. Например, передние лонжероны часто имеют зональную конструкцию: их передние участки выполнены из более мягких сталей, а ближе к кабине – из высокопрочных сплавов. Это позволяет поглощать энергию поэтапно, не передавая её непосредственно в салон.

Каркас безопасности, включающий центральные стойки, силовые пороги и крышу, создаёт жёсткую капсулу вокруг пассажиров. При боковых столкновениях распределение нагрузки происходит через стойки и пороги, в том числе за счёт применения стали горячей формовки и узлов лазерной сварки, повышающих локальную прочность конструкции.

Критически важна координация работы кузова с другими элементами пассивной безопасности. Например, в случае фронтального удара при участии деформируемого передка и подрамников создаётся направленное замедление, согласованное с алгоритмами срабатывания подушек безопасности и натяжителей ремней.

Эффективность распределения энергии зависит также от точности сборки и геометрии сварных соединений. Нарушение симметрии кузова снижает предсказуемость поведения при ударе и может привести к локальному разрушению несущих элементов без должного поглощения энергии.

Роль деформационных зон в защите водителя и пассажиров

Во фронтальном столкновении зоны программируемой деформации снижают нагрузку на грудную клетку и таз водителя, уменьшая ускорение, которое испытывает тело. Согласно исследованиям Euro NCAP, автомобили с эффективно работающими зонами деформации демонстрируют снижение риска тяжёлых травм на 25–30% по сравнению с моделями, не оснащёнными такими решениями.

Конструктивно эти зоны выполняются из многослойных профилей с переменным сечением. В момент удара внешние элементы начинают сминается, поглощая энергию, после чего нагрузка переходит к более жёстким участкам кузова. Такое распределение усилий препятствует резкой передаче импульса к пассажирской капсуле.

Для повышения эффективности необходимо обеспечивать строгую геометрию сварных соединений и сохранять заводскую структуру металла. Любые изменения в этих зонах после ремонта, особенно несертифицированными методами, могут привести к полной потере защитной функции. Поэтому после аварии требуется диагностика деформационных элементов на специализированном оборудовании, например, с использованием 3D-геометрии кузова.

Особую роль играют материалы. Например, использование алюминиевых сплавов в передних зонах повышает способность к деформации без риска разрушения. В то же время борсодержащая сталь применяется ближе к салону для обеспечения прочности.

Наличие правильно рассчитанных зон деформации критично не только для фронтальных, но и для боковых и косых ударов, где происходит комплексная нагрузка на кузов. Поэтому в современных автомобилях такие зоны проектируются с учётом многовекторных сценариев столкновения, включая взаимодействие с более тяжёлыми транспортными средствами.

Конструкция и размещение подушек безопасности

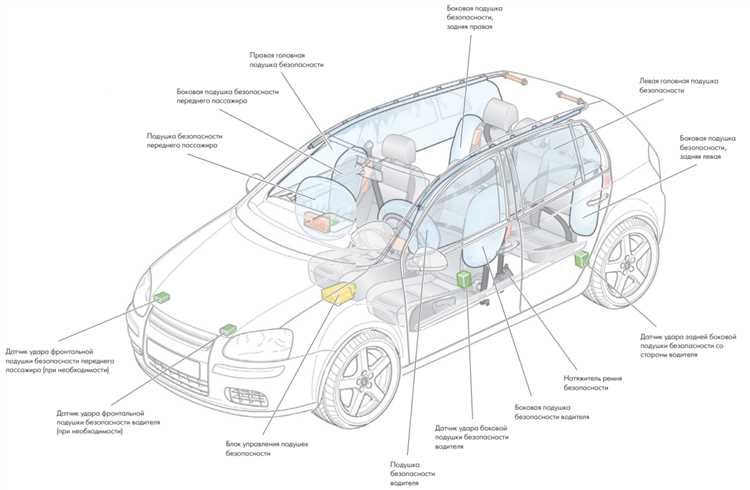

Подушки безопасности представляют собой надувные модули, активируемые пиротехническим генератором газа при столкновении. Каркас подушки изготовлен из прочного синтетического материала, устойчивого к разрыву при мгновенном раскрытии со скоростью до 300 км/ч. Газогенератор активируется срабатыванием датчиков ускорения, размещённых в зонах потенциального удара – в передней балке, центральных стойках и боковых панелях кузова.

Фронтальные подушки размещаются в рулевом колесе и передней панели, строго ориентированы на защиту головы и грудной клетки водителя и переднего пассажира. Для минимизации травм шеи важна корректная регулировка сидений: расстояние до подушки должно составлять не менее 25 см. Дополнительные коленные подушки встраиваются в нижнюю часть торпедо и снижают риск травм таза и бедер.

Боковые подушки интегрируются в спинки передних сидений и активируются при боковом ударе. Они закрывают грудную клетку и таз, снижая вероятность переломов рёбер и повреждения внутренних органов. Шторки безопасности, встроенные в верхние кромки дверей или потолка, защищают голову при боковых столкновениях и опрокидывании, разворачиваясь вертикально и покрывая всю площадь остекления.

В трёхрядных автомобилях актуальны расширенные шторки, обеспечивающие защиту пассажиров на всех сиденьях. Детские сиденья не должны размещаться на местах с активной фронтальной подушкой безопасности – отключение подушки обязательно при установке детского удерживающего устройства спереди.

Конструкция современных систем дополняется алгоритмами адаптивного срабатывания: модули реагируют на силу удара, положение кресел, вес пассажира. Важно проводить регулярную диагностику системы SRS – ошибки блока управления могут полностью отключить защитные функции, даже если физические элементы исправны.

Механизмы работы ремней безопасности с преднатяжителями

Ремни безопасности с преднатяжителями активируются в момент столкновения, обеспечивая мгновенное устранение слабин в лямках. Это предотвращает избыточное перемещение тела пассажира вперёд до срабатывания подушки безопасности. Преднатяжители повышают эффективность удержания тела в оптимальном положении, минимизируя риск травм грудной клетки и головы.

Механизм включает пиротехнический или электромеханический привод, связанный с системой обнаружения удара. При срабатывании датчиков акселерации или ускорения контроллер инициирует срабатывание преднатяжителя, который втягивает ремень на 30–50 мм за доли секунды. Это втягивание обеспечивается либо газогенератором с поршнем (в пиротехнических системах), либо электродвигателем с червячной передачей (в электромеханических).

Эффективность зависит от точной координации сработки с остальными системами пассивной безопасности. На современных автомобилях преднатяжители работают в связке с ограничителями усилия, позволяющими избежать чрезмерного давления на грудную клетку после фазы натяжения. Это реализуется с помощью контролируемого ослабления натяжения при достижении критического усилия на лямке.

Использование ремней с преднатяжителями требует регулярной диагностики их состояния, особенно после ДТП. Повторное использование после срабатывания недопустимо – необходима полная замена устройства. Также важна корректная установка: замедление срабатывания даже на 10–20 мс существенно снижает эффективность защиты.

Влияние формы сидений и подголовников на снижение травм

Конструкция сидений и подголовников играет критическую роль в предотвращении травм позвоночника и шейного отдела при дорожно-транспортных происшествиях, особенно при столкновениях сзади. Даже незначительное несоответствие высоты или формы этих элементов может привести к серьезным повреждениям мягких тканей, межпозвоночных дисков и спинного мозга.

Подголовники должны обеспечивать оптимальную поддержку головы и шеи, минимизируя резкие колебания при ударе. Эффективность зависит от:

• высоты – верхний край подголовника должен находиться не ниже уровня макушки водителя или пассажира;
• расстояния до затылка – не более 5 см для минимизации ускорения головы назад;
• ширины и формы – боковые контуры должны ограничивать избыточные движения головы в стороны при боковом столкновении.

Наиболее эффективными считаются активные подголовники, которые срабатывают за счет механизма внутри спинки сиденья и автоматически выдвигаются вперед и вверх при ударе сзади. Это снижает риск хлыстовых травм (whiplash) на 30–50% по сравнению со стандартными системами.

Форма сидений также влияет на безопасность:

1. Глубокий профиль с выраженной боковой поддержкой фиксирует тело, снижая вероятность смещения при резком торможении или ударе.
2. Наклон спинки в пределах 100–110° считается оптимальным для равномерного распределения инерционной нагрузки по позвоночнику.
3. Применение энергопоглощающих материалов в подушке и спинке способствует снижению перегрузок.

Рекомендации для настройки сидений и подголовников:

• Регулируйте подголовник так, чтобы его центр находился напротив середины головы.
• Уменьшайте расстояние между затылком и подголовником до минимума без потери комфорта.
• Избегайте положения сиденья с чрезмерным наклоном назад – это увеличивает риск травмы шеи.

Современные исследования (например, отчёты IIHS и Euro NCAP) подтверждают, что правильная геометрия сидений и подголовников снижает риск травм шейного отдела более чем на 40% в реальных авариях. При покупке автомобиля рекомендуется проверять рейтинг защиты шеи, публикуемый в независимых краш-тестах.

Стекла с ламинированной структурой и их защитные функции

Ламинированное стекло состоит из двух или более стеклянных пластин, скрепленных между собой слоем полимерной пленки, чаще всего поливинилбутираля (PVB). Этот конструктивный элемент обеспечивает высокую устойчивость к разрушению и препятствует рассыпанию осколков при повреждении.

Основная защитная функция ламинированного стекла заключается в удержании осколков на пленке, что значительно снижает риск травмирования пассажиров и водителя в аварийных ситуациях. При ударе стекло трескается, но сохраняет целостность, предотвращая проникновение в салон крупных острых фрагментов.

Кроме защиты от травм, ламинированное стекло улучшает акустический комфорт, снижая уровень шума извне. Оно также обладает способностью блокировать ультрафиолетовое излучение до 99%, что предотвращает выцветание салонных материалов и уменьшает вредное воздействие на кожу.

Современные технологии производства позволяют внедрять в ламинированные стекла дополнительные функциональные слои: солнцезащитные, энергосберегающие и антибликовые. Это расширяет защитные свойства и повышает комфорт эксплуатации автомобиля.

Рекомендовано использовать ламинированное стекло для лобового стекла и боковых окон, где важна максимальная безопасность и сохранение видимости при повреждениях. Для задних стекол применяют закаленное стекло, обеспечивающее повышенную прочность, но уступающее ламинированному по удержанию осколков.

Конструктивные особенности рулевой колонки при столкновении

Ключевым элементом является использование энергоемких зон и специальных механизмов складывания. Обычно колонка состоит из двух или трех секций, соединенных шарнирами или муфтами с контролируемой деформацией, что позволяет колонке «сжаться» под нагрузкой удара. Это снижает нагрузку на водителя, поглощая часть кинетической энергии.

Важным компонентом являются так называемые телескопические рулевые колонки. При ударе они удлиняются, смещая рулевой вал назад, что предотвращает травмы и удар рулём по грудной клетке. Дополнительно на колонке могут устанавливаться специальные предохранительные штифты, которые при аварийной нагрузке разрушаются или выскальзывают, позволяя механизму складываться.

Металлические детали рулевой колонки обычно изготавливаются из высокопрочных сталей с высокой способностью к пластической деформации. Это позволяет обеспечить постепенное поглощение энергии, избегая резких разрывов или жестких ударов.

Рулевые колонки также интегрируются с подушками безопасности и ремнями безопасности, что требует точной координации конструкции и материалов для обеспечения эффективной работы всех систем пассивной безопасности.

В технической эксплуатации рекомендуется регулярная проверка состояния и корректной работы механизма складывания рулевой колонки, так как деформация или повреждения могут снизить эффективность при столкновении.

Современные стандарты безопасности, включая Euro NCAP и отечественные нормативы, предъявляют жесткие требования к конструкциям рулевых колонок, включая испытания на динамическую нагрузку и имитацию фронтальных столкновений с замерами деформаций и сил воздействий.

Значение усилителей дверей при боковом ударе

Усилители дверей представляют собой металлические балки или профильные вставки, встроенные внутрь дверной конструкции с целью повышения её жесткости и поглощения энергии при боковом столкновении. Их основная функция – снизить деформацию салона и минимизировать риск травмирования пассажиров.

Ключевые характеристики усилителей дверей при боковом ударе:

• Распределение энергии удара: Усилители перераспределяют силу удара по большей площади двери, уменьшая концентрацию нагрузки на отдельные участки и предотвращая разрушение панели.
• Сопротивление прогибу двери: Повышенная жесткость препятствует проникновению наружных элементов в пассажирский отсек, сохраняя пространство безопасности для людей внутри.
• Совместимость с другими элементами безопасности: Усилители работают в связке с подушками безопасности бокового типа и порогами кузова, обеспечивая комплексную защиту при боковом столкновении.
• Материалы и технологии: Использование высокопрочных сталей и легких сплавов позволяет увеличить прочность без существенного увеличения массы двери, что важно для динамики и расхода топлива.

Рекомендации по конструктивному применению усилителей:

1. Размещение усилителей в центральной части двери на уровне бедер и грудной клетки, где риск повреждений наиболее высок.
2. Использование профилей с изменяемой толщиной и формой для оптимального сочетания жесткости и энергоемкости.
3. Интеграция усилителей с внутренними элементами двери для снижения вибраций и повышения общей прочности конструкции.
4. Обязательное тестирование дверных систем на боковые удары с учетом реальных сценариев столкновений и различных скоростей.

Эффективность усилителей дверей подтверждена результатами краш-тестов, где автомобили с усиленными дверями показывают значительное снижение травматизма боковых пассажиров. В современных автомобилях усилители являются обязательным элементом конструкции, повышающим уровень пассивной безопасности.

Вопрос-ответ:

Какие конструктивные элементы кузова автомобиля снижают повреждения при боковом ударе?

Основным элементом, который уменьшает разрушения при боковом ударе, являются усилители дверей — прочные металлические балки внутри дверей, которые поглощают энергию удара и препятствуют деформации салона. Также важны продольные и поперечные элементы каркаса кузова, которые перераспределяют силы удара, снижая нагрузку на пассажиров. Наличие правильно спроектированных деформационных зон вокруг дверей и усиленные стойки крыши дополнительно повышают уровень защиты.

Как подголовники и форма сидений влияют на безопасность пассажиров при аварии?

Подголовники ограничивают движение головы назад при резком замедлении, уменьшая риск травм шеи, особенно при столкновениях сзади. Форма сидений обеспечивает надежную фиксацию тела, снижая вероятность смещения пассажира в салоне и дополнительного контакта с элементами интерьера. Углубленная и анатомическая конструкция сидений помогает лучше распределять силы, снижая нагрузку на позвоночник и снижая тяжесть травм.

В чем разница между различными типами ремней безопасности с точки зрения их защиты?

Стандартные ремни удерживают пассажира и препятствуют его вылету из салона, однако современные модели оснащены преднатяжителями и ограничителями нагрузки. Преднатяжители быстро подтягивают ремень в момент удара, уменьшая пространство между телом и ремнем, что снижает вероятность травм. Ограничители нагрузки снижают давление ремня на грудную клетку, предотвращая повреждения внутренних органов. Такие технологии позволяют сделать защиту более адаптивной и комфортной.

Как подушки безопасности взаимодействуют с другими элементами безопасности автомобиля?

Подушки безопасности срабатывают совместно с ремнями безопасности и прочей структурой салона. Ремни удерживают пассажира в правильном положении, обеспечивая оптимальное взаимодействие с надувными подушками. При срабатывании подушки быстро раскрываются, смягчая удар и распределяя нагрузку по поверхности тела. Конструкция автомобиля учитывает расположение подушек для минимизации риска травм головы и груди. Совокупность этих элементов позволяет существенно уменьшить тяжесть последствий аварии.

Почему важно наличие деформационных зон в конструкции автомобиля?

Деформационные зоны — специально рассчитанные участки кузова, которые при столкновении сжимаются и поглощают энергию удара. Это снижает силу, передаваемую на салон, и уменьшает повреждения пассажиров. Они позволяют распределить удар по большей площади, уменьшая локальные нагрузки. Благодаря этому снижается риск травм и повреждений основных компонентов автомобиля, что повышает общую безопасность при аварии.

Какие конструкции в автомобиле защищают пассажиров при боковом ударе?

При боковом столкновении важную роль играют усилители в дверях и боковые подушки безопасности. Усилители — это металлические элементы, встроенные в дверные панели, которые поглощают часть энергии удара и предотвращают деформацию салона. Кроме того, боковые подушки быстро раскрываются между пассажиром и дверью, уменьшая риск травм головы и груди. Такое сочетание конструктивных элементов значительно снижает вероятность серьезных повреждений при боковом контакте.

Как работают зоны деформации в кузове автомобиля и какую функцию они выполняют?

Зоны деформации — это специально рассчитанные участки кузова, которые при столкновении последовательно сминаются, поглощая кинетическую энергию удара. За счёт этого снижается сила, передающаяся на пассажиров. Такие зоны расположены спереди, сзади и по бокам машины. Благодаря контролируемому разрушению именно этих участков удаётся уменьшить нагрузку на каркас салона и защитить людей внутри. Разработка зон деформации требует точного баланса: они должны быть достаточно прочными, чтобы выдерживать повседневные нагрузки, но при аварии эффективно «рассеивают» энергию столкновения.
