Как снять двигатель смарт 450

Двигатель на Smart 450 (модели Fortwo 1998–2007 годов) установлен в задней части автомобиля и представляет собой компактный трёхцилиндровый блок объёмом 0.6–0.8 литра с турбонаддувом. Доступ к основным узлам затруднён из-за плотной компоновки, поэтому снятие мотора требует поэтапного и точного подхода с учётом особенностей конструкции машины.

Перед началом работ необходимо отключить аккумулятор, снять задний бампер и нижнюю защиту моторного отсека. Для обеспечения доступа к мотору потребуется частичная разборка задней подвески, отключение проводки ЭБУ и отсоединение магистралей подачи топлива и системы охлаждения. Рекомендуется заранее подготовить набор головок TORX, домкраты с подставками и съёмник для кардана.

Двигатель крепится к подрамнику в трёх точках. Откручивать крепления следует после того, как силовой агрегат будет надёжно зафиксирован. Наиболее удобно извлекать мотор вниз, вместе с коробкой передач и креплениями, используя гидравлическую платформу или прочную тележку. После снятия агрегата необходимо оценить состояние опор, проводки и патрубков – при наличии следов масла или трещин рекомендуется замена до обратной установки.

Работа требует аккуратности и последовательности, так как малейшее повреждение узлов CAN-шины или системы охлаждения может привести к дорогостоящему ремонту. Подробные инструкции по каждому этапу демонтажа рассмотрены в следующих разделах.

Подготовка инструмента и оборудования для демонтажа двигателя

Перед началом работы необходимо собрать полный комплект инструмента, чтобы исключить задержки в процессе демонтажа. Обязательно наличие стандартного набора торцевых головок (от 8 до 19 мм), удлинителей и трещотки. Рекомендуется использовать усиленные головки с шестигранным профилем для крепежа с сильной затяжкой.

Понадобится вороток с большой длиной рычага для срыва болтов крепления подрамника и силового агрегата. Для труднодоступных мест целесообразно применять карданные соединения и гибкие удлинители. Гаечные ключи с трещоточным механизмом облегчат демонтаж навесного оборудования.

Для снятия двигателя потребуется двигательный подъёмник (гусь), рассчитанный на груз до 500 кг. В качестве альтернативы допустимо использование балки с цепным талрепом, если демонтаж производится сверху. Подъёмник должен быть установлен на ровной, не скользкой поверхности, с заранее проверенным гидравлическим узлом.

Обязателен комплект домкратов и надёжных подставок для фиксирования кузова. Рекомендуется использовать подставки с регулируемой высотой и плоской опорной площадкой. Подъём автомобиля следует выполнять на твёрдом основании, исключая провал опор в грунт или мягкое покрытие.

Также потребуются: плоские и крестовые отвёртки, пассатижи, съёмники для клипс, пластиковых защёлок и шлангов. Для отключения топливной магистрали желательно наличие быстросъёмных ключей. При работе с системой охлаждения – съёмник хомутов или длинногубцы с фиксатором.

Для временной маркировки и упрощения сборки полезно подготовить маркер, изоленту, пластиковые бирки или пакеты с надписями для болтов и мелких деталей. Контейнеры или ящики с отделениями позволят организовать крепёж по узлам.

Электронный мультиметр пригодится для проверки массы и снятия клемм с учётом остаточного напряжения. Перед началом демонтажа аккумулятор необходимо отключить, а его клеммы заизолировать. Убедитесь в наличии перчаток, защитных очков и ветоши для обтирки рабочих поверхностей.

Отключение аккумулятора и электрических соединений

Перед началом демонтажа двигателя необходимо полностью обесточить автомобиль. Это исключает риск короткого замыкания и повреждения электрооборудования.

После этого отсоединяются все электрические разъёмы, связанные с двигателем. Они располагаются на форсунках, катушках зажигания, генераторе, стартере, датчиках температуры, лямбда-зондах и других элементах. Большинство разъёмов на Смарт 450 оснащены пластиковыми фиксаторами, которые необходимо аккуратно отжать отвёрткой с плоским жалом, не прикладывая избыточное усилие.

Особое внимание следует уделить разъёмам на ЭБУ и главной жгутовой колодке. Их нужно отсоединить, предварительно сфотографировав или промаркировав провода, чтобы исключить ошибки при обратной установке.

Массовые провода, прикрученные к корпусу двигателя или кузову, откручиваются ключом на 13 или 10, в зависимости от конкретного болта. Корпусные массы не должны остаться подключёнными – это приведёт к замыканию при снятии мотора.

Завершающий этап – осмотр на предмет забытых или спрятанных проводов в нижней части двигателя и под впускным коллектором. После отключения всех соединений можно переходить к следующим этапам демонтажа.

Слив технических жидкостей перед снятием мотора

Перед демонтажем двигателя на Smart 450 необходимо полностью слить моторное масло, охлаждающую жидкость и, при необходимости, трансмиссионное масло. Невыполнение этого шага может привести к загрязнению моторного отсека и затруднить дальнейшие работы.

Слив масла следует начинать с прогрева двигателя до рабочей температуры – это обеспечит лучшее вытекание масла. Далее необходимо установить автомобиль на ровную поверхность, отключить аккумулятор и поднять заднюю часть с помощью домкрата. Сливной болт картера двигателя расположен снизу, ближе к центру. Для его откручивания потребуется ключ на 8 мм. Подставьте ёмкость объемом не менее 4 литров и аккуратно выкрутите пробку. После слива масла снимите масляный фильтр.

Для слива охлаждающей жидкости откройте крышку расширительного бачка, затем отсоедините нижний патрубок радиатора. Убедитесь, что двигатель остыл, чтобы избежать ожогов. При наличии крана слива на радиаторе используйте его. Объём системы охлаждения составляет около 3 литров.

Если планируется демонтаж коробки передач вместе с двигателем, необходимо слить трансмиссионное масло. На роботизированной коробке Smart 450 сливная пробка расположена снизу корпуса КПП. Используйте шестигранник на 8 мм. Жидкость тёмного цвета с примесями металла требует замены даже при небольшом пробеге.

Все жидкости собираются в отдельные ёмкости, пригодные для дальнейшей утилизации. Повторное использование слитых жидкостей не допускается.

Демонтаж воздухозаборной системы и глушителя

Перед снятием двигателя необходимо освободить подкапотное пространство, удалив воздухозаборную систему и элементы выхлопа, которые крепятся непосредственно к мотору и кузову.

Для снятия воздухозаборной системы на Смарт 450 выполните следующие действия:

1. Открутите хомут крепления воздушного фильтра к впускному патрубку.
2. Снимите корпус воздушного фильтра, отстегнув защёлки и отсоединив датчик температуры воздуха, если установлен.
3. Удалите пластиковый воздуховод, ведущий от воздухозаборника в задней части до фильтра, вытащив его из направляющих.

Демонтаж глушителя требует доступа снизу автомобиля. Рекомендуется использовать подъёмник или надёжно зафиксировать авто на стойках.

Порядок демонтажа глушителя:

1. Отсоедините кислородный датчик от электропроводки и выкрутите его при помощи подходящего ключа (обычно на 22 мм).
2. Открутите три гайки крепления фланца приёмной трубы к турбине или выпускному коллектору. Используйте проникающую смазку, так как крепёж подвержен коррозии.
3. Снимите резиновые подвесы глушителя с кронштейнов – сначала заднюю, затем переднюю.
4. Осторожно опустите глушитель и вынесите его из-под машины.

После демонтажа убедитесь, что не осталось подключённых шлангов или проводов, проходящих через демонтированные узлы. Любые повреждения кислородного датчика или датчиков давления могут повлиять на последующий запуск двигателя после установки.

Отсоединение привода, опор и коробки передач

Перед снятием двигателя необходимо освободить его от приводных соединений и опор. В первую очередь отсоединяются полуоси. Снимите колёса, выверните крепления поворотных кулаков и аккуратно выньте ШРУСы из ступиц. Для этого может понадобиться помощник или монтировка, чтобы избежать повреждения пыльников и шлицев.

Далее отсоединяется привод от коробки передач. На Смарт 450 используется задний привод с поперечно установленным мотором, поэтому демонтировать внутренние ШРУСы необходимо с осторожностью, чтобы не вытечь трансмиссионное масло. При необходимости заранее слейте его через сливную пробку на картере коробки.

Следующий шаг – демонтаж опор двигателя. Опора со стороны ГРМ находится под верхней частью моторного щита и крепится к кузову болтами на 16 мм. Задняя опора расположена ближе к трансмиссии и фиксируется к поперечине. При откручивании болтов опоры двигатель нужно предварительно поддомкратить, используя деревянный брус для распределения нагрузки на поддон.

Коробка передач отсоединяется после демонтажа опор и привода. Открутите болты крепления коробки к блоку двигателя по периметру фланца. Разъединение производится аккуратно, с контролем за положением двигателя и коробки. Если используется механическая трансмиссия, снимите тросы переключения и отсоедините вилку сцепления. Убедитесь, что ни один шланг или разъём не мешает снятию агрегатов.

После выполнения этих операций двигатель освобождён и готов к извлечению из моторного отсека.

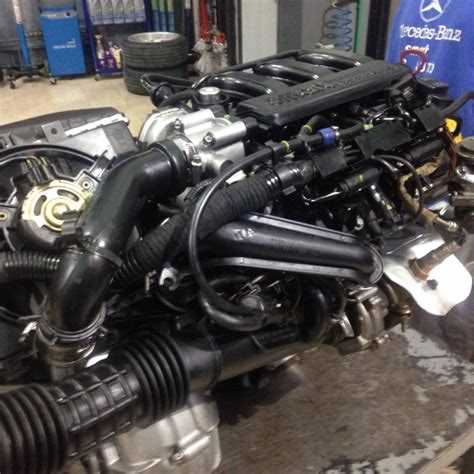

Работа с моторным щитом и креплениями силового агрегата

Для начала ослабьте болты крепления моторного щита к кузову. На Смарт 450 моторный щит удерживается четырьмя болтами M10 с торцевой головкой на 17 мм. Перед снятием рекомендуется обработать резьбу проникающей смазкой для облегчения демонтажа и предотвращения срыва гаек.

После откручивания болтов моторный щит аккуратно сдвигается вперед, освобождая доступ к креплениям двигателя. Обратите внимание, что щит может быть плотным из-за резиновых втулок, которые обеспечивают виброизоляцию, поэтому применяйте умеренное усилие, не повреждая элементы.

Крепления силового агрегата на Смарт 450 выполнены в виде трех опор: передняя, задняя и боковая. Основные болты крепления – M12 с шестигранной головкой на 19 мм. Для удобства снятия двигатель лучше зафиксировать на подъемнике или крепкой подставке, чтобы предотвратить смещение при выкручивании болтов.

Перед откручиванием болтов опор проверьте состояние резиновых втулок. Если они изношены или порваны, рекомендуется заменить для обеспечения правильной установки при обратной сборке.

Последовательно выкрутите болты креплений, начиная с боковой опоры, затем передней и задней. Это позволит постепенно освободить двигатель и избежать деформации крепежных элементов.

После снятия креплений силовой агрегат можно аккуратно отсоединить от моторного щита и начать подготовку к вывешиванию двигателя. Не забывайте контролировать состояние проводки и шлангов, чтобы избежать повреждений при демонтаже.

Извлечение двигателя из моторного отсека снизу

Перед началом работы необходимо обеспечить доступ к моторному отсеку снизу, подняв автомобиль на подъемнике или надежно установив на опоры с достаточным запасом высоты. Убедитесь в полном отключении аккумулятора и слиты всех технических жидкостей, чтобы избежать протечек и коротких замыканий.

Освободите двигатель от креплений к моторному щиту и шасси, предварительно отсоединив все электрические и топливные соединения, а также системы охлаждения. Особое внимание уделите снятию коробки передач и карданного вала, если они мешают извлечению агрегата.

Для подъема используйте надежную двигательодержательную траверсу, закрепленную на специальном кронштейне. Проверьте надежность крепления и равномерность распределения веса двигателя, чтобы избежать перекосов при извлечении.

Аккуратно опускайте двигатель вниз, контролируя отсутствие заеданий и контактов с элементами подвески и кузова. В процессе движения двигателя снизу снимите защитные пластины и крепления, которые ограничивают свободный проход агрегата.

Для удобства работы рекомендуется иметь помощника, который будет контролировать верхнюю часть двигателя и помогать направлять агрегат при выходе из моторного отсека. После полного извлечения двигателю следует обеспечить безопасное размещение на тележке или подставке для дальнейших ремонтных работ.

Осмотр снятого двигателя и подготовка к установке или ремонту

После извлечения двигателя важно тщательно проверить его состояние перед дальнейшими действиями. Осмотр проводят на ровной и чистой поверхности с хорошим освещением.

1. Визуальная проверка корпуса: оцените наличие трещин, следов коррозии и масляных подтеков. Особое внимание уделите прокладкам и уплотнителям, которые могут требовать замены.
2. Проверка состояния кронштейнов и крепежных элементов: убедитесь в отсутствии деформаций и повреждений точек крепления двигателя к кузову и трансмиссии.
3. Осмотр патрубков и шлангов: проверьте целостность и гибкость трубок системы охлаждения, вакуумных и топливных магистралей.
4. Проверка сальников и уплотнителей: обратите внимание на состояние сальников коленчатого и распределительного валов, при необходимости замените для предотвращения протечек.
5. Диагностика систем подключения: проверьте разъемы и жгуты проводки на отсутствие повреждений, окисления контактов и надёжность соединений.

Для подготовки к установке или ремонту рекомендуется выполнить следующие действия:

• Удалить остатки масла и загрязнения с поверхностей с помощью обезжиривателя или специальной жидкости.
• Заменить расходники: масляные фильтры, прокладки коллектора, уплотнители крышек клапанов и масляного поддона.
• При плановом ремонте разобрать двигатель для проверки внутренних компонентов: поршней, цилиндров, шатунов, распредвала.
• Провести измерения основных параметров, таких как износ цилиндров, зазоры клапанов и состояние поршневых колец.
• Если двигатель готовится к установке, смазать все необходимые поверхности и места крепления перед монтажом.

Тщательное соблюдение этих этапов обеспечит надёжность работы двигателя и снизит риск повторных поломок после установки.

Вопрос-ответ:

Какие инструменты потребуются для снятия двигателя на Смарт 450 своими руками?

Для работы понадобятся: набор ключей (торцевые и рожковые), отвертки разных типов, головки с удлинителями, домкрат с опорой для двигателя (например, кран или подъемник), подставки для автомобиля, емкости для слива технических жидкостей и средства защиты рук и глаз. Также полезны съемники для хомутов и специальные приспособления для отсоединения электропроводки.

Как правильно слить технические жидкости перед снятием двигателя?

Сначала необходимо прогреть двигатель, чтобы жидкие компоненты стали менее вязкими. Затем, при выключенном моторе, сливают охлаждающую жидкость через сливной кран радиатора или блока двигателя, используя емкость для сбора. Аналогично сливают масло через масляный картер, отвинчивая сливную пробку. Тормозная и гидравлическая жидкости в данном случае сливать не нужно, но необходимо отключить соответствующие трубки, чтобы избежать подтеков.

Какие этапы следует выполнить для безопасного отсоединения двигателя от коробки передач на Смарт 450?

Первым делом отсоединяют аккумулятор, чтобы избежать коротких замыканий. Далее демонтируют приводные валы, используя специальные ключи для болтов. Отсоединяют крепления коробки передач к двигателю, снимают крепления опор. Перед этим важно поддержать двигатель и коробку с помощью подъемного оборудования, чтобы избежать падения и повреждений. После отключения всех трубок и проводов мотор можно аккуратно вывести из моторного отсека.

На что обратить внимание при осмотре снятого двигателя перед установкой или ремонтом?

Первое — визуально проверить корпус двигателя на наличие трещин, следов коррозии или масляных подтеков. Осмотреть состояние креплений, подушек и соединений. Особое внимание уделить состоянию сальников и прокладок, целостности проводки и патрубков. При обнаружении загрязнений или повреждений рекомендуется провести чистку и заменить изношенные детали, чтобы избежать дальнейших проблем при эксплуатации.

Можно ли снять двигатель Смарт 450 без специального подъемного оборудования и как это сделать?

Снять двигатель без подъемника сложно и небезопасно из-за ограниченного пространства и веса агрегата. Однако при отсутствии оборудования можно использовать прочные домкраты и упоры, предварительно сняв все крепления и аккуратно поддерживая двигатель во время вывода из моторного отсека. Важно обеспечить надежную фиксацию и помощь второго человека для предотвращения падения. Такой метод требует осторожности и опыта, иначе возможны повреждения или травмы.

Какие инструменты понадобятся для снятия двигателя на Смарт 450 своими руками?

Для снятия двигателя на Смарт 450 потребуется набор ключей (торцевых и рожковых), домкрат с подставками для безопасной фиксации автомобиля, съемник для снятия приводных элементов, а также отвертки и плоскогубцы для работы с крепежом и электрическими соединениями. Наличие специального подъемника или лебедки облегчит процесс извлечения двигателя из моторного отсека. Кроме того, важно подготовить емкости для слива технических жидкостей и защитные перчатки для безопасности при работе.

Как правильно отключить и слить все жидкости перед демонтажем двигателя на Смарт 450?

Перед началом демонтажа двигателя следует отключить аккумулятор для исключения коротких замыканий. Далее необходимо слить охлаждающую жидкость через сливной кран радиатора или блока двигателя, чтобы избежать протечек при снятии. Масло двигателя сливается через масляный поддон с помощью сливной пробки, а трансмиссионная жидкость — через сливные отверстия коробки передач. Важно собирать жидкости в подходящие емкости для последующей утилизации. После слива системы рекомендуется проверить отсутствие остаточного давления в системе охлаждения и тщательно закрыть все сливные отверстия, чтобы предотвратить попадание грязи или воздуха внутрь.
