Удаление защитного лака с печатной платы требуется при ремонте, модификации или замене компонентов. Тип покрытия влияет на выбор способа: чаще всего встречаются акриловые, уретановые, силиконовые и эпоксидные лаки. Акрил можно удалить растворителями типа изопропанола или дихлорметана, тогда как эпоксид требует более агрессивных методов, включая термическое воздействие или использование специализированных смывок.
Механическое удаление подходит для локальных участков, но требует аккуратности, чтобы не повредить дорожки. Подойдут скальпель, стекловолоконная щетка или ластик, однако эффективность зависит от толщины и твердости лака.
Химический способ – самый универсальный. Для акриловых покрытий подходят средства на основе ацетона, но применять их нужно в хорошо вентилируемом помещении. Для силиконовых лаков рекомендуется использовать растворители с тетра-гидрофураном или специальные смывки, предназначенные для конформных покрытий. Важно протестировать средство на небольшом участке, чтобы избежать разрушения подложки или пайки.
Термический метод применяется в крайних случаях. Он подходит для особо стойких лаков, но требует контроля температуры: перегрев может привести к отслаиванию дорожек или повреждению компонентов. Обычно используется горячий воздух с температурой до 250 °C и последующее механическое удаление размягчённого покрытия.
Перед началом работ нужно убедиться, что лак действительно мешает выполнению задачи. Часто проще обойтись локальным удалением только в нужных зонах, а не полной очисткой всей поверхности.
Определение типа лака на плате перед удалением
Перед началом удаления покрытия необходимо установить тип лака, так как от этого зависит выбор подходящего растворителя или метода. В большинстве случаев на печатных платах применяются акриловые, полиуретановые, эпоксидные или силиконовые лаки. У каждого из них разная устойчивость к химическим веществам и температуре.
Акриловый лак легко размягчается спиртами и ацетоном. Его можно распознать по характерному запаху и стекловидному блеску. При механическом соскобе он отслаивается ломкими хлопьями. Тест проводится ватной палочкой с изопропанолом: если покрытие начинает размягчаться через 10–15 секунд – это акрил.
Полиуретановые лаки устойчивы к большинству растворителей, но частично разрушаются при длительном воздействии диметилформамида или дихлорэтана. Такие покрытия более эластичны, не трескаются при изгибе и дают лёгкую желтизну. Проверка проводится каплей дихлорэтана в защищённой среде – материал должен начать размягчаться в течение 30–60 секунд.
Эпоксидные лаки почти не поддаются растворителям, обладают высокой твердостью и термостойкостью. Поверхность глянцевая, часто с желтоватым оттенком. При механическом воздействии покрытие крошится, не размягчается. Для идентификации достаточно нанести ацетон или спирт – отсутствие реакции указывает на эпоксидную основу.
Силиконовые лаки обладают характерной мягкой, слегка резиновой текстурой. Не реагируют на спирты и ацетон, но поддаются растворителям на основе гексана или толуола. Поверхность часто матовая. Для проверки используется толуол или специальный силиконовый удалитель – покрытие становится липким в течение минуты.
При невозможности точного определения типа лака рекомендуется протестировать небольшой участок в малозаметной зоне платы с применением разных растворителей, начиная с наиболее мягких. Это позволяет минимизировать риск повреждения компонентов или подложки.
Использование изопропилового спирта для снятия акрилового лака
Изопропиловый спирт (IPA) с концентрацией не ниже 99% способен размягчать и частично растворять акриловый лак, если покрытие не термореактивное и не было дополнительно отверждено. Он применяется при локальном удалении лака с участков, где требуется доступ к дорожкам или контактным площадкам.
Перед применением рекомендуется протестировать спирт на небольшом участке платы, чтобы оценить реакцию лака. Для работы используется ватная палочка или мягкая неворсистая салфетка, смоченная в изопропаноле. Обработка ведётся аккуратными круговыми движениями без сильного давления, чтобы не повредить пайку и элементы.
Если лак нанесён в несколько слоёв или давно эксплуатировался в нагретом состоянии, может потребоваться предварительное разогревание участка феном (до 60–80 °C), что ускорит размягчение покрытия. После снятия лака участок необходимо очистить от остатков спирта и лака при помощи сухой салфетки или продувки сжатым воздухом.
Использование изопропилового спирта допустимо только в хорошо вентилируемом помещении. Не рекомендуется применять спирт при наличии чувствительных пластиковых компонентов, поскольку длительный контакт с ними может вызвать помутнение или растрескивание корпуса.
Удаление полиуретанового и эпоксидного лака при помощи диметилсульфоксида
Диметилсульфоксид (ДМСО) используется для удаления полиуретановых и эпоксидных покрытий, которые устойчивы к большинству стандартных растворителей. Он проникает в структуру лака и размягчает его, упрощая последующее механическое удаление.
Перед началом работы необходимо обеспечить хорошую вентиляцию и использовать средства индивидуальной защиты: перчатки из нитрила или фторкаучука, защитные очки и респиратор. Контакт с кожей следует исключить: ДМСО легко проникает через эпидермис и может транспортировать растворённые в нём вещества внутрь организма.
Наносить ДМСО можно кистью, шприцем или с помощью ватного тампона. Время воздействия зависит от толщины и типа лака, обычно от 20 до 60 минут. При необходимости процедуру можно повторить. После размягчения покрытие аккуратно удаляется деревянной палочкой или пластиковым скребком, избегая повреждения дорожек и компонентов.
Особенность ДМСО – его низкая летучесть. Остатки вещества следует удалить изопропанолом или ацетоном с мягкой щёткой. После этого плату рекомендуется промыть в ультразвуковой ванне с деионизированной водой и тщательно просушить.
Важно: не применять ДМСО на платах с влагочувствительными компонентами без предварительного тестирования. Также не следует использовать его на современных компаундах с герметиками, которые могут частично растворяться и нарушить герметичность корпуса.
Применение термического метода для твердых и термопластичных лаков
Термический метод подходит для удаления защитных покрытий, которые не растворяются в обычных химикатах – например, полиимидных, эпоксидных или полиуретановых лаков. Метод основан на локальном нагреве зоны покрытия до температуры размягчения или разложения лака с последующим механическим удалением остатков.
Для удаления термопластичных лаков, таких как акриловые и некоторые полиуретановые составы, достаточно прогрева феном или паяльной станцией с температурным контролем в диапазоне 150–250 °C. Нагрев должен быть постепенным, чтобы избежать перегрева дорожек и элементов. После размягчения покрытие аккуратно снимается пластиковым шпателем или щеткой с нейлоновой щетиной.
В случае твердых термоотверждаемых лаков, например, эпоксидных, требуется температура выше – от 300 до 400 °C. Используются термовоздушные паяльные станции с насадками, обеспечивающими направленный поток. При нагреве лак термически разрушается, превращаясь в хрупкий слой, который отслаивается при помощи деревянной палочки или специального инструмента из фторопласта. При работе на таких температурах необходимо избегать перегрева многослойных плат, так как межслойные соединения могут быть повреждены.
Рекомендуется контролировать температуру ИК-термометром или термопарой, особенно при работе с чувствительными компонентами. Обязательна вытяжка или работа в хорошо проветриваемом помещении: при нагреве лак может выделять токсичные пары, особенно если в составе присутствуют хлорсодержащие компоненты.
Термический метод не подходит для пластиковых разъемов, пленочных конденсаторов и чувствительных микросхем вблизи зоны нагрева. В этих случаях лучше использовать комбинированный подход – локальный нагрев в сочетании с механической защитой элементов или частичной химической обработкой.

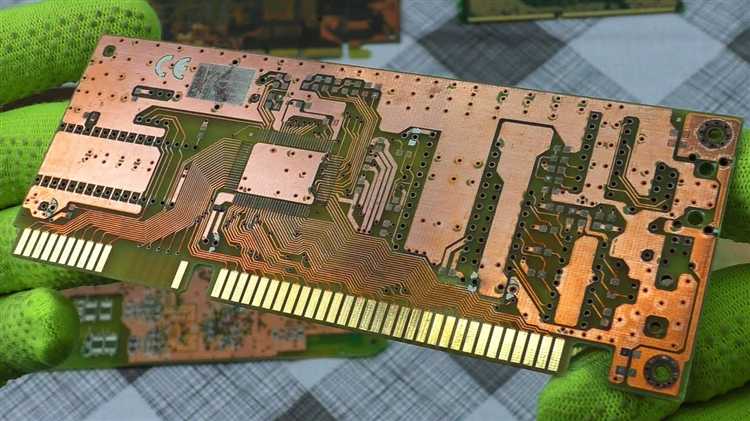

Механическое снятие лака с труднодоступных участков платы
Для удаления защитного лака в зонах с плотной компоновкой компонентов применяются тонкие абразивные инструменты, такие как стекловолоконные карандаши, иглы с алмазным напылением или стоматологические зондирующие крючки. Они позволяют точечно работать на малой площади, не повреждая дорожки и не сдвигая припаянные элементы.
При использовании стекловолоконного карандаша важно контролировать давление и направление движений, чтобы не нарушить пайку. Рабочая зона предварительно фиксируется под увеличением – с помощью бинокулярной лупы или микроскопа – для точного позиционирования инструмента.
Если лак отличается повышенной твердостью, может потребоваться комбинированный подход: предварительное размягчение участка горячим воздухом (около 150 °C) с последующим механическим снятием размягчённого покрытия. Использование фенов с насадками малого диаметра позволяет концентрировать поток только на нужной зоне.
Для минимизации риска повреждения, вместо грубой абразивной обработки рекомендуется локальная шлифовка с помощью бор-фрез диаметром 0,5–1 мм на минимальных оборотах (до 5000 об/мин). Использовать следует только в тех случаях, когда химическое удаление невозможно или нежелательно из-за чувствительности компонентов.
После завершения обработки остатки пыли и микрочастиц лака удаляются кистью с мягким ворсом и промываются изопропиловым спиртом для очистки зоны от абразивных следов. Контроль качества снятия проводится визуально с увеличением не менее 10х.
Опасности повреждения дорожек при неправильной очистке
При удалении защитного лака с электронной платы существует высокая вероятность повреждения медных дорожек. Механическое воздействие острыми инструментами, избыточное трение или использование агрессивных химических растворителей без контроля может привести к частичному или полному нарушению проводимости.
К основным рискам относятся:
- Снятие тонкого медного слоя вместе с лаком, особенно на платах с тонкопленочными дорожками.
- Механические царапины, вызывающие микротрещины, которые проявляются как нестабильные контакты или обрывы при эксплуатации.
- Химическое разъедание меди из-за применения неподходящих растворителей или их чрезмерного времени воздействия.
- Нарушение прилегания дорожек к подложке, что приводит к отслоению и ухудшению электрических характеристик.
Для минимизации повреждений рекомендуется придерживаться следующих правил:
- Использовать мягкие нейлоновые или антистатические кисточки вместо металлических шпателей или острых предметов.
- Выбирать растворители, совместимые с конкретным типом лака и медью, с учетом времени экспозиции и концентрации.
- Контролировать процесс очистки визуально с увеличением, чтобы предотвратить излишнее воздействие на дорожки.
- Проводить тесты на небольшом участке платы перед полной очисткой для оценки воздействия выбранного метода.
- При необходимости применять дополнительные средства для нейтрализации остатков растворителей, чтобы избежать дальнейшего химического повреждения.
Невыполнение этих рекомендаций приводит к снижению надежности платы, затрудняет ремонт и увеличивает риск выхода устройства из строя.
Очистка платы от остатков химикатов после удаления лака
После снятия защитного лака на плате остаются следы растворителей, щелочей или кислот, способные вызвать коррозию и нарушение контактов. Для удаления остатков химикатов необходимо промыть плату в несколько этапов с использованием подходящих растворов и средств.
Первый этап – промывка изопропиловым спиртом (ИПС) концентрацией не ниже 99%. ИПС растворяет остатки органических растворителей и быстро испаряется, не оставляя влаги. Для обработки платы используют мягкую кисть или безворсовую салфетку, избегая сильного трения по дорожкам.
Второй этап – промывка деионизированной водой или дистиллятом для удаления полярных остатков и растворенных солей. После этого плату следует тщательно высушить, чтобы предотвратить появление разводов и окисления.
Для более сложных загрязнений применяют специальные очистители для электронных компонентов на основе спиртов и углеводородов с добавками ингибиторов коррозии. Их использование требует соблюдения инструкции производителя, включая время замачивания и методы сушки.
Важным моментом является отсутствие остатков влаги и химии после промывки. Для ускоренной сушки применяют сжатый воздух или тепловую сушку при температуре не выше 50 °C, чтобы избежать деформации платы и компонентов.
Регулярная проверка состояния контактных площадок и дорожек после очистки позволяет своевременно выявить повреждения и избежать проблем в работе устройства.
Вопрос-ответ:
Какие химические средства лучше подходят для удаления защитного лака с электронной платы?
Для удаления защитного лака часто применяют растворители на основе ацетона, изопропилового спирта, диметилсульфоксида (ДМСО) и специализированные очистители для плат. Выбор зависит от типа лака: акриловый лак хорошо растворяется изопропиловым спиртом, полиуретановый и эпоксидный — чаще требуют более сильных растворителей, например ДМСО. Важно учитывать совместимость растворителя с материалами платы, чтобы избежать повреждений.
Можно ли снять защитный лак с платы механическим способом, и какие риски при этом возникают?
Механическое снятие лака применяют в случаях, когда химические методы не подходят или нужно быстро убрать лак с небольших участков. Используют скальпели, кисточки с абразивом, лезвия. Однако такой способ несет риск повреждения медных дорожек и компонентов, особенно если применяется чрезмерное усилие. Поверхность платы может поцарапаться, что ухудшит проводимость и герметичность. Поэтому механическую очистку проводят аккуратно, желательно под увеличением.
Как правильно подготовить плату перед нанесением нового защитного лака после снятия старого?
После удаления старого лака нужно тщательно очистить плату от остатков растворителей и загрязнений. Обычно промывают изопропиловым спиртом или специальным очистителем, затем просушивают плату при комнатной температуре. Следует убедиться, что поверхность полностью сухая и не содержит следов жира или пыли, иначе новый лак может плохо сцепиться с платой и быстро отслаиваться. Использование антистатических перчаток и чистой рабочей среды поможет избежать загрязнений.
Как влияет тип защитного лака на выбор метода его удаления с электронной платы?
Защитные лаки бывают акриловые, полиуретановые, эпоксидные и силиконовые, и каждый из них имеет разные химические и физические свойства. Акриловые лаки легче растворяются изопропиловым спиртом или ацетоном, полиуретановые и эпоксидные требуют более сильных растворителей, например ДМСО или специальных промышленных средств. Силиконовые лаки чаще всего удаляют механически или термическим способом, так как они устойчивы к большинству растворителей. Правильный выбор метода снижает риск повреждения платы и ускоряет процесс.
Какие меры безопасности нужно соблюдать при работе с растворителями для удаления защитного лака?
Растворители могут быть токсичными, легковоспламеняющимися и вредными для кожи и дыхательных путей. Работу проводят в хорошо проветриваемом помещении или под вытяжкой. Необходимо использовать защитные перчатки и очки, избегать попадания на кожу и в глаза. Хранить растворители нужно в плотно закрытой таре вдали от источников огня и нагрева. После работы руки следует тщательно вымыть. Соблюдение этих мер помогает снизить риск отравлений и травм.
Какие средства подходят для удаления защитного лака с электронной платы без повреждения компонентов?
Для удаления защитного лака с электронной платы используют специальные растворители, которые растворяют лак, не повреждая материалы платы и компоненты. Среди них — диметилсульфоксид (ДМСО), изопропиловый спирт для акриловых лаков, а также специализированные химикаты на основе кетонов или альдегидов. Важно подобрать растворитель с учётом типа лака: полиуретановые и эпоксидные лаки требуют более сильных растворителей, а акриловые — более мягких. Применять растворитель нужно аккуратно, чтобы избежать повреждения дорожек и контактов, а после удаления лака следует тщательно очистить плату от остатков химикатов, например, при помощи изопропилового спирта или деионизированной воды.
