Светотеневая граница (СТГ) в автомобильных фарах определяет точную линию перехода от освещённой зоны к тёмной. Она формируется за счёт конструктивных особенностей отражателя, линзы и шторки внутри оптического модуля. Основное назначение СТГ – предотвратить ослепление водителей встречного транспорта при сохранении достаточной освещённости дорожного полотна.
Правильная настройка СТГ особенно критична при установке линзованных фар и при замене ламп с галогенных на светодиодные или ксеноновые. Если граница установлена слишком высоко, это приводит к слепящему эффекту. Слишком низкое положение ухудшает видимость и создаёт опасность для движения. При регулировке необходимо учитывать тип транспортного средства, загрузку, а также стандартные нормы, прописанные в ПДД и ГОСТ.
Регулировка СТГ осуществляется с помощью винтовых механизмов, встроенных в корпус фары. Процесс проводится на ровной поверхности с помощью специального экрана или стенда с разметкой. Расстояние от автомобиля до экрана должно составлять 5–10 метров, при этом уровень света регулируется по заранее заданным контрольным точкам. Рекомендуется выполнять регулировку с включённым ближним светом и при нормальной нагрузке на заднюю ось.
Несоблюдение точности настройки СТГ может привести к отказу при прохождении технического осмотра. В некоторых странах предусмотрены штрафы за некорректную геометрию светового пучка. Поэтому любые модификации световой системы автомобиля – включая установку нештатных линз или источников света – требуют обязательной калибровки по СТГ с учётом нормальной высоты центра фары и угла наклона луча.
Что обозначает линия СТГ и зачем она нужна в фарах
Основное назначение линии СТГ заключается в:
- обеспечении максимальной освещённости проезжей части перед автомобилем без избыточного засвета окружающего пространства;
- создании комфортных и безопасных условий для водителя в ночное время;
- предотвращении ослепления участников встречного движения;
- обозначении корректной зоны работы ближнего света, особенно на неосвещённых дорогах;
- проверке правильной регулировки фар на стенде или по разметке на стене.
Форма линии СТГ может различаться в зависимости от страны. В Европе используется асимметричная СТГ: её правая часть приподнята вверх для освещения обочины, а левая строго горизонтальна. В США и Канаде чаще применяется симметричная линия с равномерным распределением по горизонтали. Для фар с ксеноновыми или светодиодными источниками света точность формирования СТГ особенно критична из-за высокой интенсивности светового потока.
При настройке фар линия СТГ служит основным ориентиром. Её положение регулируется по вертикали и, при необходимости, по горизонтали. Отклонения даже на несколько градусов могут привести к ухудшению видимости или ослеплению других водителей.
Для проверки правильности проекции линии СТГ используются экраны с разметкой или специальные тестовые стенды. В условиях сервисного центра СТГ позволяет визуально определить, соответствует ли угол наклона фары техническим нормам.
Как конструктивно реализована СТГ в разных типах фар
Конструкция светотеневой границы (СТГ) напрямую зависит от типа оптики: галогенной, ксеноновой, светодиодной или лазерной. В каждом случае применяются разные технические решения, определяющие форму и стабильность СТГ.
В галогенных фарах СТГ формируется с помощью металлической шторки внутри отражателя. Лампа размещается строго в фокусе параболического отражателя, а сама шторка имеет вырез сложной формы, задающий горизонтальный уровень и подъём правого сектора. Точность размещения лампы критична: смещение даже на доли миллиметра нарушает чёткость СТГ.
В ксеноновых модулях используется проекционная оптика: линза и экранная шторка. Источник света – газоразрядная лампа – генерирует яркое пятно, которое формируется через линзу и обрезается шторкой. В биксеноновых модулях шторка подвижна, и её положение изменяется при переключении с ближнего на дальний свет. СТГ в таких системах всегда чёткая, с минимальной рассеянностью.
Светодиодные фары используют сборки из нескольких светодиодов, каждый из которых отвечает за свой сектор освещения. СТГ задаётся либо формой оптических элементов (линз, отражателей), либо комбинацией экранирующих пластин. В адаптивных системах управление СТГ осуществляется электронно – с помощью отключения или приглушения отдельных диодов, что позволяет точно формировать световой пучок в реальном времени.
Лазерные фары создают пучок света за счёт возбуждения люминофора синим лазером. Формирование СТГ в таких системах реализуется линзой и маской, аналогично ксеноновым проекторам, но с гораздо большей интенсивностью и точностью. Благодаря высокой плотности светового потока, лазерные СТГ получаются особенно резкими и стабильными даже при минимальном размере оптического модуля.
Для всех типов фар важно строгое соответствие формы СТГ требованиям ГОСТ и правил ЕЭК ООН №48. Нарушение геометрии СТГ может привести к ослеплению встречного транспорта и отказу на техосмотре. Поэтому при замене ламп, переоборудовании фар или установке альтернативной оптики необходимо учитывать, каким способом в данной системе реализуется СТГ и как сохранить её корректную форму.
Роль СТГ в предотвращении ослепления встречных водителей
Светотеневая граница (СТГ) – ключевой элемент формирования ближнего света, который обеспечивает чёткое разделение между освещённой и тёмной зонами перед автомобилем. Её правильная настройка исключает попадание светового потока выше уровня фар встречных автомобилей, снижая риск временной потери зрения у водителей.
СТГ формируется за счёт шторки внутри проектора или рефлектора. Она блокирует верхнюю часть пучка света, направляя его вниз и вправо (в странах с правосторонним движением). Это создаёт световое поле, достаточное для освещения дороги и обочины, но не мешающее встречному транспорту.
Оптические системы с чёткой СТГ (например, линзованные фары с модулем проектора) обеспечивают минимальный световой рассеянный фон выше линии отсечки. В отличие от них, дешёвые отражательные конструкции часто формируют менее выраженную границу, повышая вероятность ослепления.
Нарушения регулировки – основная причина ослепления. Даже на идеально сконструированных фарах смещение вертикального угла на 1° вверх способно увеличить яркость в зоне глаз встречного водителя до 10 кд/лк, что превышает безопасный порог в 3–4 раза.
Для контроля соблюдения уровня СТГ применяется стендовая проверка на экране с разметкой. Верхняя часть границы должна проходить на определённой высоте от центра фары – обычно это 0,5–1% от расстояния до экрана. Отклонения требуют немедленной корректировки.
Особое внимание следует уделять транспортным средствам с изменяемой загрузкой, поскольку изменение положения кузова может нарушить уровень СТГ. В таких случаях необходимы системы автоматической или ручной коррекции наклона фар (корректоры).
Соблюдение точной геометрии СТГ и её корректной регулировки – обязательное условие безопасности в условиях встречного движения. Это предотвращает ослепление и снижает вероятность аварийных ситуаций в ночное время.
Регулировка СТГ при замене ламп или фары
Замена лампы или всей фары почти всегда нарушает точное положение светотеневой границы (СТГ). Даже при использовании оригинальных комплектующих отклонение СТГ может составлять несколько градусов, что приводит к неправильному распределению света и риску ослепления встречных водителей.
После установки новой лампы необходимо проверить её посадку. Галогенные и ксеноновые лампы должны быть зафиксированы строго по центру отражателя. Любое смещение вызывает искажение СТГ. Установка без перекосов и плотное прилегание фланца лампы к держателю – обязательное условие.
При замене фары требуется полная юстировка светового пучка на специальном стенде или ровной поверхности с разметкой. Используется горизонтальная линия, нанесённая на стену на уровне центра фар, и контрольный отступ вниз (обычно 5–10 см на 10 м расстояния) в зависимости от требований ПДД и конструкции автомобиля. Для леворульных авто правая часть СТГ должна быть приподнята, левая – строго горизонтальна.

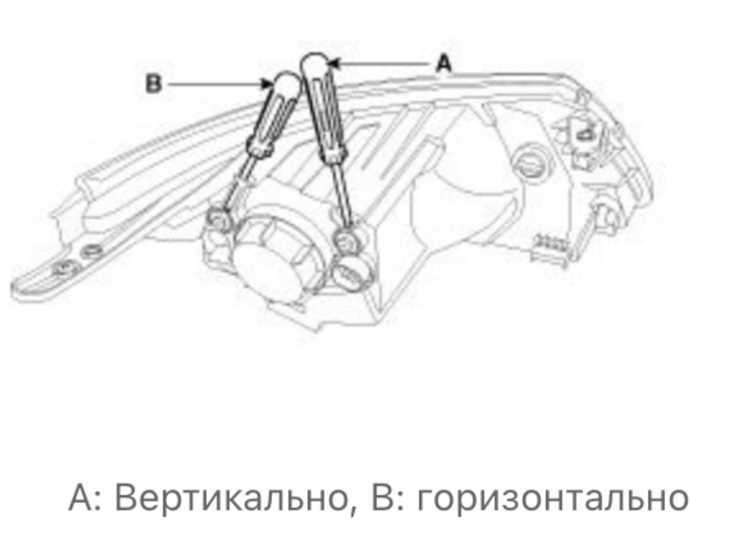

Регулировка производится винтами вертикального и горизонтального положения внутри корпуса фары. Нельзя корректировать СТГ поворотом корпуса фары целиком – это приводит к дополнительным оптическим искажениям. Оптимальная настройка достигается в условиях полной загрузки автомобиля или с имитацией нагрузки на заднюю ось, чтобы учесть возможный наклон кузова.
После настройки важно проверить результат в реальных условиях движения ночью. При корректной установке СТГ встречные водители не реагируют световыми сигналами, а дорожные знаки хорошо подсвечиваются правым сектором без засветки вверх.
Настройка СТГ с учетом загрузки автомобиля и дорожных условий
Положение светотеневой границы (СТГ) фар изменяется в зависимости от степени загрузки автомобиля. При значительном увеличении массы сзади, например при перевозке груза в багажнике или при наличии пассажиров на задних сиденьях, передняя часть кузова поднимается, а задняя – проседает. В результате фары светят выше, чем необходимо, что увеличивает риск ослепления встречных водителей. Поэтому необходимо производить коррекцию угла наклона фар вручную или с помощью автоматической системы регулировки.
Ручная регулировка выполняется с помощью корректора фар, установленного в салоне. Обычно он имеет шкалу от 0 до 3–5 положений. Значение «0» соответствует полностью разгруженному автомобилю, каждое последующее положение – увеличенной нагрузке на заднюю ось. Например, при двух пассажирах сзади и загруженном багажнике оптимально установить значение «2» или «3», в зависимости от рекомендаций производителя.
Автоматическая коррекция осуществляется с помощью датчиков положения кузова, установленных на осях. Эти системы непрерывно отслеживают изменения наклона и регулируют оптическую ось фар без участия водителя. Такая функция обязательна для фар с газоразрядными и светодиодными источниками света, согласно регламенту UNECE R48.
При движении по неровным дорогам или в условиях сильного дождя светотеневая граница может искажаться за счет колебаний кузова. В этих случаях важно, чтобы фары не имели чрезмерного запаса по высоте СТГ. Рекомендуется при подготовке к поездке в таких условиях предварительно снизить уровень фар на одно деление ручного корректора, чтобы минимизировать ослепление при вертикальных раскачках.
После изменения нагрузки автомобиля или условий движения необходимо проверить проекцию СТГ на вертикальной плоскости. Оптимальное положение – линия СТГ должна находиться на 5–10 см ниже уровня фар на расстоянии 10 метров от автомобиля. Если отклонения превышают допустимые, требуется повторная настройка.
Ошибки при самостоятельной регулировке СТГ и их последствия
Вторая ошибка заключается в неправильной настройке угла наклона фар. Если фары направлены слишком высоко, они будут слепить встречных водителей. В случае слишком низкого угла, дальний свет не будет охватывать достаточную область дороги, что создает риск не заметить препятствия на пути.
Часто также встречается ошибка в установке автомобиля с неправильной нагрузкой. Загрузка автомобиля влияет на угол наклона фар, что требует дополнительной корректировки. Без учета этого фактора световой поток может быть направлен на встречных водителей, что создаст небезопасные условия на дороге.
Не соблюдение рекомендаций по использованию специфических инструментов для регулировки также может привести к ошибкам. Например, использование неподходящих уровней или регуляторов может повлиять на точность измерений и, как следствие, на качество регулировки.
Невозможность учесть особенности дорожных условий при регулировке СТГ также является распространенной ошибкой. Например, регулировка при наличии пыли, дождя или тумана может привести к неправильным настройкам, так как в этих условиях свет будет восприниматься иначе, чем при нормальных условиях.
Ошибки при регулировке могут привести не только к ухудшению видимости для водителя, но и к созданию неудобств для других участников движения, включая встречных водителей, что повышает риск ДТП. Поэтому для выполнения корректной регулировки рекомендуется обращаться к профессионалам или использовать проверенные инструменты и методики.
Как проверить корректность настройки СТГ в домашних условиях
Для проверки корректности настройки СТГ в домашних условиях необходимо соблюдать несколько ключевых шагов, которые помогут определить, правильно ли отрегулированы фары вашего автомобиля.
1. Установите автомобиль на ровной поверхности с расстоянием от стены или вертикальной поверхности не менее 5 метров. Фары должны быть направлены прямо на эту поверхность.
2. Убедитесь, что автомобиль стоит без нагрузки, а в салоне и багажнике нет лишнего веса. Это поможет избежать искажения углов наклона фары.
3. Включите ближний свет фар и отметьте на стене или вертикальной поверхности линию, где световой поток пересекает стену. В идеале, верхняя граница светового пятна должна быть на уровне или немного ниже уровня центра фары.
4. Используйте рулетку или измерительный инструмент, чтобы зафиксировать высоту центра фары и установить ориентир, который будет служить контрольной точкой для корректной настройки.
5. Если линия светового потока не соответствует заданным параметрам, выполните регулировку с помощью механизма регулировки фар, расположенного на корпусе фары. Обычно для этого используется винт или болт, регулирующий вертикальный и горизонтальный угол наклона.
6. После выполнения регулировки повторите проверку и убедитесь, что световой поток снова соответствует нужному уровню. Правильная настройка фар не должна создавать слепящего эффекта для встречных водителей и обеспечивать максимальную видимость дороги.
7. Периодически проверяйте настройку СТГ, особенно после замены ламп, ремонтов или изменений в загрузке автомобиля. Это позволит поддерживать безопасную эксплуатацию автомобиля в любых условиях.
Вопрос-ответ:
Какую роль выполняет СТГ в автомобильных фарах?
Система точной настройки света фар (СТГ) служит для регулировки направления светового потока в зависимости от различных факторов, таких как нагрузка автомобиля или дорожные условия. Это предотвращает ослепление встречных водителей и помогает улучшить видимость в ночное время.
Как правильно настроить СТГ в домашних условиях?
Для корректной настройки СТГ в домашних условиях нужно убедиться, что автомобиль стоит на ровной поверхности и фары чистые. Для точности настройку лучше проводить с помощью вертикальной линии, нарисованной на стене, и измерительных инструментов, таких как уровни и линейки. Также важно учитывать угол наклона автомобиля при настройке.
Какие последствия могут возникнуть, если СТГ настроены неправильно?
Неправильная настройка СТГ может привести к различным последствиям. Например, если фары направлены слишком высоко, это может ослепить других водителей, что увеличит риск аварий. Если фары настроены слишком низко, световой поток будет недостаточным для безопасного вождения ночью, что также повышает опасность на дороге.
Можно ли регулировать СТГ самостоятельно или нужно обращаться к специалистам?
Настройку СТГ можно выполнить самостоятельно, если есть необходимые инструменты и хотя бы базовые навыки. Важно следовать инструкциям и проводить регулировку в подходящих условиях (ровная поверхность, правильный угол наклона). Если у вас нет опыта, лучше обратиться к специалисту, чтобы избежать ошибок и обеспечить безопасное использование автомобиля.
Как загрузка автомобиля влияет на настройку СТГ?
При значительной загрузке автомобиля, например, при перевозке тяжелых грузов, фары могут опускаться, что изменяет угол их освещения. В таких случаях СТГ необходимо подкорректировать, чтобы сохранить правильное направление света и избежать ослепления других водителей. Регулярная настройка СТГ поможет обеспечить оптимальное освещение в любых условиях.
Как правильно отрегулировать СТГ в фарах автомобиля для ночной езды?
Для правильной настройки СТГ (светового пучка фары) необходимо учитывать несколько факторов. Во-первых, автомобиль должен быть на ровной поверхности, а колеса — в правильном положении, так как наклон машины влияет на углы света. Во-вторых, важно проверить, что фары установлены в соответствии с заводскими рекомендациями. Для регулировки необходимо использовать регулировочные винты на фарах, которые обычно находятся на корпусе фары. Регулировка должна быть выполнена так, чтобы линия света не ослепляла водителей, едущих навстречу. При этом световой пучок должен быть направлен вниз и немного вправо (для стран с правосторонним движением), чтобы избежать ослепления. Регулировка проводится с помощью специального устройства или в условиях, когда на экране будет виден четкий контур света, позволяющий точно настроить фары.
Что делать, если после замены фары или ламп СТГ стало некорректным?
После замены ламп или самой фары нужно обязательно проверить и, если необходимо, откорректировать СТГ. Причиной некорректного положения светового пучка может быть не только замена компонентов, но и изменение их характеристик (например, если лампа с другим типом свечения). Для корректной настройки нужно следовать инструкции производителя относительно углов наклона светового пучка и регулировки фары. Важно убедиться, что новые лампы или фары соответствуют техническим требованиям и установлены правильно. Иногда достаточно просто отрегулировать фары с помощью специальных винтов, но если проблема остается, нужно проверить правильность установки фары и целостность ее креплений.
