Efi что это в автомобиле

Система Efi (Electronic Fuel Injection) представляет собой электронный впрыск топлива, при котором подача и дозировка топлива контролируются блоком управления на основе данных с множества датчиков. В отличие от карбюратора, EFI позволяет точно регулировать состав топливовоздушной смеси под конкретные условия работы двигателя: температура, давление, обороты, нагрузка, состав выхлопных газов.

Современные системы EFI используют датчики положения дроссельной заслонки, кислородный датчик, датчик температуры охлаждающей жидкости, датчик абсолютного давления в коллекторе и массового расхода воздуха. На основании этих параметров блок управления (ECU) вычисляет оптимальное время впрыска и угол опережения зажигания. Это обеспечивает стабильную работу мотора при запуске, ускорении, торможении и в условиях переменной нагрузки.

Одним из ключевых элементов является топливная форсунка, которая открывается на доли миллисекунды по команде блока управления. Давление в топливной рампе поддерживается регулятором давления, обычно в диапазоне 3–4 бар. При выходе из строя любого датчика система переходит в аварийный режим, используя усреднённые параметры, что снижает производительность и увеличивает расход топлива.

Регулярная диагностика EFI-системы рекомендуется через каждые 20–30 тысяч километров. Особое внимание стоит уделять чистоте форсунок, исправности датчиков и отсутствию подсоса воздуха. Использование качественного топлива и регулярная замена топливного фильтра позволяют продлить срок службы компонентов впрыска и избежать скачков давления в рампе.

Отличия системы Efi от карбюраторной подачи топлива

Главное отличие EFI-системы (Electronic Fuel Injection) от карбюраторной заключается в способе формирования топливовоздушной смеси. В карбюраторе это происходит за счёт механического разрежения, а в EFI – путём точного дозирования топлива через форсунки, управляемые электронным блоком управления (ЭБУ).

Карбюраторные системы работают по принципу пассивной подачи топлива: воздух, проходя через диффузор, создаёт разрежение, которое втягивает топливо из жиклёров. Такой способ не обеспечивает точной адаптации к различным условиям эксплуатации. В системе EFI каждый впрыск рассчитывается с учётом текущих параметров – температуры двигателя, оборотов, нагрузки, положения дроссельной заслонки, кислородного датчика и др.

EFI-система способна регулировать соотношение воздух/топливо в режиме реального времени, что улучшает стабильность холостого хода, снижает расход топлива и сокращает выбросы. Карбюратор, в отличие от этого, требует ручной настройки и чувствителен к внешним условиям, включая температуру и высоту над уровнем моря.

Пуск холодного двигателя в системе EFI происходит автоматически: ЭБУ корректирует длительность импульса на форсунки и угол зажигания. Карбюратор требует использования ручного или автоматического подсоса, эффективность которого ограничена. Это приводит к увеличенному износу и нестабильной работе на холодную.

При резком изменении нагрузки EFI немедленно корректирует состав смеси и момент зажигания, а карбюратор реагирует с задержкой. Это отражается на динамике автомобиля: впрыск позволяет быстрее набирать обороты без провалов и «обогащений наугад».

С точки зрения обслуживания, EFI требует диагностики сканером и замены отдельных датчиков, тогда как карбюратор можно отремонтировать вручную, но он быстрее теряет настройки и требует регулярной чистки. Практически все современные двигатели оснащаются именно EFI по причине более стабильной работы, соответствия экологическим нормам и меньшего расхода топлива.

Строение и компоненты инжекторной системы Efi

Система Efi (Electronic Fuel Injection) представляет собой совокупность узлов, обеспечивающих дозированную подачу топлива в цилиндры двигателя с учётом текущих условий работы. Основные компоненты связаны между собой электронными и механическими каналами, образуя замкнутую систему с обратной связью.

• Блок управления (ECU) – центральное звено, получающее данные от датчиков и управляющее исполнительными механизмами. Отвечает за расчёт времени впрыска, момента зажигания и коррекцию смеси.
• Форсунки – электромагнитные клапаны, подающие топливо во впускной коллектор или непосредственно в камеру сгорания. Их количество соответствует числу цилиндров. Управляются импульсами от ECU.
• Топливный насос – обычно расположен в баке, создает необходимое давление в магистрали. В большинстве систем используется электрический насос с регулятором давления.
• Регулятор давления топлива – поддерживает стабильное давление в рампе. Избыток топлива сбрасывается обратно в бак по обратной магистрали.
• Топливная рампа – распределяет топливо от насоса к форсункам. Представляет собой трубку с каналами под каждую форсунку.
• Датчики:
  • MAF или MAP – измеряют объём или давление воздуха на входе.
  • TPS – регистрирует положение дроссельной заслонки.
  • CLT – определяет температуру охлаждающей жидкости.
  • O2 – анализирует состав выхлопных газов для коррекции смеси.
  • CKP и CMP – считывают положение коленчатого и распределительного валов, синхронизируя впрыск и зажигание.
• Дроссельный узел – регулирует поток воздуха в зависимости от положения педали акселератора. В большинстве систем оборудован датчиком положения (TPS) и электроприводом.

При сборке или диагностике системы особое внимание уделяется чистоте форсунок, состоянию уплотнений, давлению топлива и корректности сигналов с датчиков. Малейшие отклонения могут нарушить пропорции смеси и ухудшить динамику двигателя.

Роль электронного блока управления в работе Efi

ЭБУ обрабатывает информацию с различных датчиков:

• датчик положения дроссельной заслонки (TPS);
• датчик абсолютного давления во впускном коллекторе (MAP);
• датчик массового расхода воздуха (MAF);
• датчики температуры охлаждающей жидкости и воздуха;
• датчик положения коленчатого вала (CKP);
• лямбда-зонд (датчик кислорода);
• датчик детонации.

На основе этих данных ЭБУ рассчитывает:

1. длительность открытия форсунок (время впрыска);
2. оптимальный момент зажигания;
3. соотношение топливовоздушной смеси (в том числе с учётом данных от лямбда-зонда);
4. необходимость активации систем коррекции: холостого хода, обогрева зонда, фаз газораспределения и др.

Одним из ключевых параметров является карта впрыска, заложенная в память ЭБУ. Эта карта представляет собой набор коэффициентов, заранее откалиброванных для разных режимов работы двигателя – от запуска до полной нагрузки. Корректировка карты осуществляется по сигналам от датчиков, а при необходимости – в ходе адаптации под конкретные условия эксплуатации.

Важно поддерживать исправность всех компонентов, передающих данные в ЭБУ. Нарушения в сигналах могут приводить к нестабильной работе двигателя, увеличению расхода топлива и выбросов. При диагностике неисправностей сканер подключается к разъёму OBD, позволяя считать коды ошибок и оперативно выявить источник проблемы.

При установке тюнинговых элементов (например, других форсунок или изменённых распредвалов) требуется перепрограммирование ЭБУ – перенастройка карт с учётом новых характеристик, иначе система не сможет обеспечить правильную подачу топлива.

Как датчики влияют на состав топливовоздушной смеси

Электронный блок управления EFI формирует топливовоздушную смесь на основе сигналов от различных датчиков. Точные показания обеспечивают оптимальные пропорции топлива и воздуха для каждого режима работы двигателя.

Датчик массового расхода воздуха (MAF) измеряет объём воздуха, поступающего во впускной коллектор. По этому значению ЭБУ рассчитывает количество топлива, необходимое для заданного соотношения. Сигналы MAF особенно критичны при разгоне и нагрузке, когда объём поступающего воздуха значительно меняется.

Датчик абсолютного давления во впускном коллекторе (MAP) используется в системах без MAF. Он отслеживает давление внутри впускного коллектора, что позволяет оценить плотность воздуха и рассчитать требуемую порцию топлива.

Датчик положения дроссельной заслонки (TPS) сообщает, насколько открыт дроссель. Это влияет на обогащение смеси при резком нажатии на педаль газа и на режим холостого хода. Резкие изменения положения заслонки требуют мгновенной коррекции смеси.

Датчик температуры охлаждающей жидкости (ECT) информирует о температуре двигателя. На холодном моторе смесь обогащается для стабильного запуска. По мере прогрева ЭБУ корректирует подачу топлива, снижая её до нормы.

Датчик кислорода (лямбда-зонд) размещён в выпускном коллекторе и анализирует остаточное содержание кислорода в отработанных газах. Его показания позволяют корректировать состав смеси по принципу обратной связи. При обеднении смеси подача топлива увеличивается, при переобогащении – снижается.

Датчик температуры воздуха (IAT) корректирует расчёт массы воздуха с учётом его плотности. Более холодный воздух плотнее, и требуется больше топлива. Нагретый воздух, наоборот, требует меньшей дозировки.

Согласованная работа этих датчиков позволяет ЭБУ точно регулировать состав топливовоздушной смеси в режиме реального времени. При неисправности одного из элементов смесь может стать обеднённой или переобогащённой, что снижает мощность, увеличивает расход и ускоряет износ двигателя.

Механизм впрыска топлива через форсунки Efi

Форсунки в системе Efi управляются электронным блоком, который регулирует их открытие в зависимости от сигнала с различных датчиков. Каждый впрыск топлива синхронизирован с фазами работы двигателя и осуществляется под давлением, создаваемым топливным насосом.

Впрыск происходит непосредственно во впускной коллектор или во впускной канал каждого цилиндра. Форсунка открывается на строго рассчитанное время, обычно от 1 до 20 миллисекунд, что позволяет точно дозировать объем топлива. Величина этого времени зависит от оборотов двигателя, положения дроссельной заслонки, температуры охлаждающей жидкости, давления во впускном коллекторе и сигнала лямбда-зонда.

Давление в топливной рампе поддерживается регулятором и составляет, как правило, от 2,5 до 4 бар. При включении зажигания топливный насос предварительно создает необходимое давление, и система готова к впрыску. Форсунки работают по принципу электромагнитного клапана: при подаче импульса катушка втягивает якорь, и топливо распыляется в камеру смесеобразования.

Точность распыла имеет ключевое значение для формирования равномерной смеси. Форсунки формируют факел топлива определённой формы и дисперсии, что зависит от конструкции сопла и давления. Низкая равномерность распыла приводит к локальному переобогащению смеси и нестабильной работе цилиндров.

Периодичность и режим работы форсунок различаются в зависимости от типа системы впрыска. В многоточечном распределённом впрыске каждая форсунка работает отдельно на свой цилиндр. В последовательной схеме впрыск происходит в строго определённую фазу впуска, тогда как при полупоследовательном или групповом впрыске несколько форсунок срабатывают одновременно.

Для стабильной работы форсунок важна регулярная очистка от лаковых отложений и мелких частиц. Использование топлива с высоким содержанием примесей снижает точность дозирования и может нарушить форму факела, что приводит к перерасходу и снижению мощности.

Влияние Efi на расход топлива и запуск двигателя

Система EFI контролирует количество впрыскиваемого топлива с точностью до миллиграмма, что позволяет оптимизировать расход топлива в различных режимах работы двигателя. Электронный блок управления (ЭБУ) анализирует данные с датчиков температуры, положения дросселя, кислорода и давления воздуха для точного расчёта объёма впрыска. Это снижает переобогащение смеси и уменьшает расход топлива по сравнению с карбюраторными системами.

При запуске двигателя EFI обеспечивает более стабильное дозирование топлива, учитывая температуру мотора и окружающей среды. В холодном состоянии увеличивается подача топлива для предотвращения заедания и повышается обороты холостого хода до прогрева. Это сокращает время запуска и уменьшает износ компонентов мотора.

Ниже приведены ключевые параметры, влияющие на экономию топлива и запуск:

Рекомендуется регулярно проверять состояние датчиков и своевременно проводить техническое обслуживание системы EFI. Нарушения в работе датчиков или засорение форсунок приводят к повышенному расходу топлива и затруднениям при запуске.

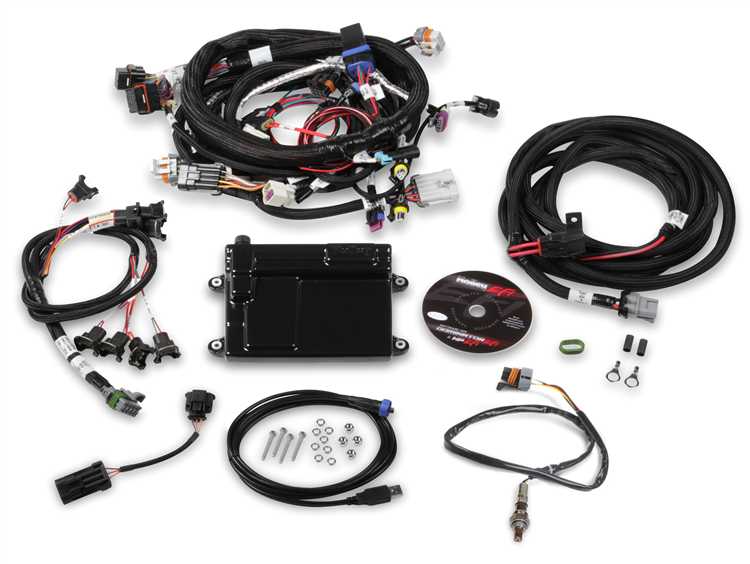

Обслуживание и диагностика неисправностей системы Efi

Регулярное обслуживание системы EFI включает проверку состояния форсунок, датчиков и электрических соединений. Форсунки очищают ультразвуком или специальными составами, чтобы предотвратить засорение и сохранить точность подачи топлива.

Датчик массового расхода воздуха (MAF) требует осмотра и очистки с применением аэрозолей для электроники, без повреждения чувствительных элементов. Проверка датчика кислорода (лямбда-зонда) проводится с помощью мультиметра или диагностического сканера, фиксирующего параметры напряжения и реакцию на состав смеси.

Диагностика системы основывается на считывании кодов ошибок через OBD-II разъем. Ошибки P0171 и P0174 указывают на обедненную смесь, P0300 – на пропуски зажигания, а P0420 сигнализирует о неисправности катализатора. Для точного анализа используют осциллограф, проверяя форму сигналов с датчиков и форсунок.

Важна проверка давления топлива в рампе с помощью манометра. Отклонения от нормативных значений (обычно 3-4 бар для бензиновых систем) указывают на неисправность топливного насоса, регулятора или засор фильтра.

Электропроводка и разъемы нуждаются в осмотре на предмет коррозии, повреждений и надежности контактов. В случае нестабильной работы системы стоит проверить заземление ЭБУ и подключение датчиков.

При диагностике запуска двигателя обращают внимание на исправность датчика положения коленвала и распредвала – их выходные сигналы критичны для синхронизации впрыска и зажигания. Неисправность проявляется в невозможности запуска или рывках работы мотора.

Рекомендуется проводить техническое обслуживание системы EFI не реже чем раз в 30 тысяч километров или согласно регламенту производителя, включая замену топливного фильтра и очистку системы впуска.

Совместимость Efi с различными типами двигателей

Система электронного впрыска топлива (Efi) применяется как на бензиновых, так и на дизельных двигателях, однако её конструкция и алгоритмы управления зависят от типа мотора. Для бензиновых двигателей Efi обеспечивает точное дозирование топлива с учётом параметров работы двигателя, таких как нагрузка, обороты и температура. Используются многоточечные или прямые системы впрыска, обеспечивающие оптимальное сгорание и снижение выбросов.

На дизельных двигателях Efi интегрируется в систему Common Rail или насос-форсунки, где управляет давлением впрыска и временем подачи топлива. В дизельных моторах высокая компрессия и особенности сгорания требуют более жёстких допусков к управлению, что достигается благодаря электронике Efi.

В двигателях с турбонаддувом Efi адаптирует подачу топлива в зависимости от давления наддува, предотвращая детонацию и обеспечивая максимальную мощность. При установке на атмосферные моторы алгоритмы упрощаются, но сохраняют контроль точности подачи.

Гибридные и газобаллонные установки также успешно интегрируют Efi с дополнительными модулями управления, обеспечивая плавный переход между видами топлива и поддержание эффективного горения.

Рекомендации по совместимости включают проверку наличия адаптированного программного обеспечения ЭБУ под конкретный тип двигателя, корректный подбор форсунок и датчиков. Неправильный подбор компонентов снижает эффективность работы и может привести к поломкам.

В перспективе расширение возможностей Efi с учётом специфики новых двигателей, включая турбомоторы с изменяемой геометрией и двигатели с непосредственным впрыском, сохраняет актуальность этой системы как универсального решения для управления подачей топлива.

Вопрос-ответ:

Что такое система EFI и какие задачи она решает в автомобиле?

Система EFI (Electronic Fuel Injection) — это электронный механизм подачи топлива в двигатель автомобиля. Она контролирует количество и момент впрыска топлива, подаваемого в цилиндры, основываясь на данных с разных датчиков. Это позволяет улучшить горение смеси, повысить мощность двигателя, снизить расход топлива и уменьшить вредные выбросы.

Как работают датчики в системе EFI и какую информацию они передают?

В системе EFI используются несколько датчиков: положения дроссельной заслонки, температуры двигателя, массового расхода воздуха, кислородный датчик в выхлопе и другие. Они измеряют параметры работы двигателя и окружающей среды, передавая данные в электронный блок управления (ЭБУ). ЭБУ анализирует полученную информацию и корректирует подачу топлива и время впрыска для оптимальной работы двигателя.

Какие преимущества системы EFI перед карбюратором?

Основные преимущества системы EFI по сравнению с карбюратором заключаются в более точной дозировке топлива, что улучшает динамику двигателя и снижает расход топлива. Также EFI обеспечивает более стабильный запуск при разных условиях, лучше адаптируется к изменению температуры и высоты над уровнем моря. Кроме того, система способствует снижению выбросов токсичных веществ, что положительно влияет на экологию.

Что может стать причиной неисправности системы EFI и как выявить проблемы?

Причины сбоев в работе EFI могут быть разными: загрязнение или выход из строя форсунок, повреждение датчиков, проблемы с проводкой или электронным блоком управления. Для диагностики используют специальные сканеры, которые считывают коды ошибок из ЭБУ. Также заметные симптомы — нестабильная работа двигателя, повышенный расход топлива, затруднённый запуск, снижение мощности или появление дыма из выхлопной трубы.

Как проводится обслуживание системы EFI и какие меры помогут сохранить её работоспособность?

Обслуживание включает проверку и чистку форсунок, тестирование датчиков, проверку проводки и состояние ЭБУ. Рекомендуется использовать качественное топливо и своевременно менять воздушные и топливные фильтры. Регулярные проверки помогают обнаружить проблемы на ранней стадии и избежать серьёзных поломок. При необходимости проводят адаптацию системы с помощью диагностического оборудования.

Как работает система EFI и какие компоненты участвуют в процессе подачи топлива?

Система EFI (электронный впрыск топлива) управляет подачей топлива в двигатель с помощью электронного блока управления (ЭБУ). Основные компоненты включают датчики (например, положения дроссельной заслонки, температуры двигателя и кислорода в выхлопе), форсунки для точного впрыска топлива и сам ЭБУ, который анализирует данные с датчиков и регулирует количество впрыскиваемого топлива. Такой подход позволяет оптимизировать смесь для разных режимов работы двигателя, обеспечивая стабильную работу и снижение расхода топлива.

Какие преимущества система EFI имеет по сравнению с классическим карбюратором?

Система EFI обеспечивает более точное дозирование топлива благодаря постоянному контролю параметров двигателя через датчики. Это способствует улучшению отклика двигателя на изменения нагрузки и температуры, снижению токсичности выхлопа и уменьшению расхода топлива. В отличие от карбюратора, EFI способна адаптироваться к разным условиям эксплуатации без ручной регулировки, что улучшает общую надежность и удобство эксплуатации автомобиля.
