На двигателе Volvo B5244T3 датчик давления масла установлен в задней части блока цилиндров, ближе к масляному фильтру. Он ввинчен непосредственно в масляную магистраль и фиксируется на резьбе с использованием уплотнительного кольца. При обслуживании двигателя доступ к датчику возможен сверху, со стороны впускного коллектора, однако при наличии навесного оборудования требуется демонтаж отдельных компонентов.
Каталожный номер штатного датчика – 31319642, резьбовое соединение – M14x1.5. При замене важно учитывать не только резьбу, но и совместимость по электрическому разъему. Контактный разъем представляет собой двухконтактную фишку типа EV1, расположенную вблизи стенки блока, что затрудняет доступ без удлинителя и кардана.
Визуальный осмотр возможен при снятом корпусе воздушного фильтра. Для проверки утечек и подключения мультиметра рекомендуется использовать диагностическое зеркало и фонарь с магнитным креплением. Ошибки по давлению масла часто связаны не с неисправностью датчика, а с его контактной группой – коррозия контактов в разъеме нередко становится причиной ложных срабатываний.
Перед снятием датчика давление масла в системе необходимо сбросить, чтобы исключить утечку. Откручивание производится при помощи головки на 24 мм с удлинителем. После демонтажа резьбовая часть очищается от остатков герметика или масла. При установке нового датчика следует использовать герметик, совместимый с моторным маслом и устойчивый к высоким температурам.
На каком участке двигателя установлен датчик давления масла
Датчик давления масла на двигателе Volvo B5244T3 установлен в задней части блока цилиндров, ближе к стороне выпускного коллектора. Конкретно он врезан в масляную магистраль, проходящую по верхней части задней стенки двигателя, немного ниже уровня головки блока. Такое расположение обеспечивает прямое измерение давления в системе смазки после прохождения масла через масляный фильтр и до попадания в трущиеся пары двигателя.
Для доступа к датчику рекомендуется демонтировать корпус воздушного фильтра и освободить пространство между двигателем и перегородкой моторного отсека. Визуально датчик выглядит как небольшой цилиндр с пластиковым разъёмом и металлическим основанием, ввернутым в корпус двигателя. Он подключается к жгуту проводки и передаёт сигналы на модуль управления двигателем и приборную панель.
При замене или проверке датчика важно учитывать ограниченное пространство в области его установки. Использование торцевого ключа с удлинителем облегчает демонтаж. Работы лучше проводить на холодном двигателе, чтобы избежать ожогов и повреждений резьбовой части корпуса датчика.
Как визуально определить датчик давления масла на B5244T3
На двигателе B5244T3 датчик давления масла расположен в нижней части блока цилиндров, ближе к передней части мотора, по правую сторону от масляного фильтра (если смотреть со стороны водителя). Его корпус вкручен в резьбовое отверстие в магистрали системы смазки.

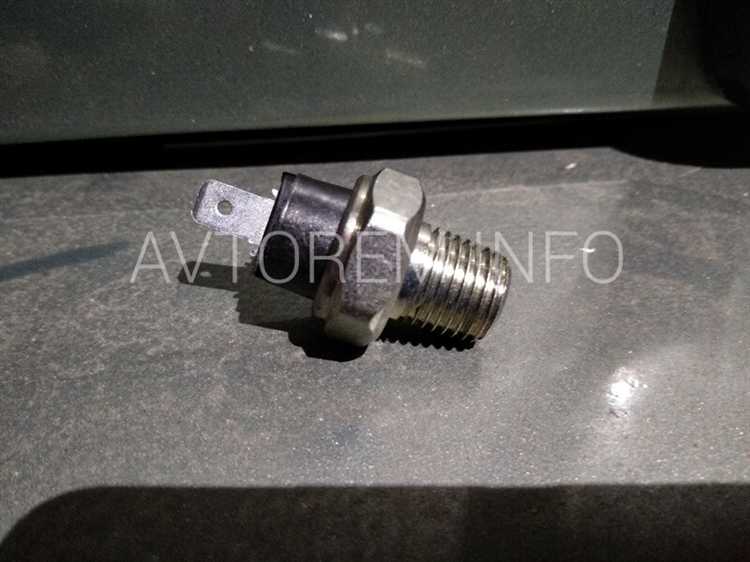

Визуально датчик представляет собой компактный металлический элемент с шестигранной частью под ключ и пластиковым разъёмом сверху. К нему подключён одножильный или двухжильный провод, идущий в сторону жгута проводки. Разъём имеет защёлку и фиксируется на корпусе датчика, при этом проводка чаще всего зафиксирована хомутом к соседним элементам двигателя.
Особенность конструкции: корпус датчика имеет характерную плоскую грань для ключа на 24 мм, что упрощает его идентификацию. Цвет пластиковой части может варьироваться (чёрный, серый, зелёный), но сама форма остаётся стандартной для моделей Volvo с аналогичным блоком.
При визуальном осмотре двигателя необходимо использовать фонарик и осматривать область чуть ниже впускного коллектора, ближе к стыку двигателя и моторного щита. Лучше проводить осмотр снизу, со стороны передней балки – это даёт прямой доступ к точке установки.
Если двигатель покрыт слоем масла, определить датчик можно по следам подтёков вокруг резьбового соединения. Также он выделяется на фоне блока из-за разъёма с проводом, что отличает его от болтов и заглушек вблизи.
Какие элементы необходимо снять для доступа к датчику
Для доступа к датчику давления масла на двигателе B5244T3 требуется частичная разборка элементов в задней части блока цилиндров, со стороны маховика. Первым этапом необходимо демонтировать верхнюю пластиковую крышку двигателя, удерживаемую болтами Torx. Это обеспечит свободный доступ к впускному коллектору.
Далее потребуется снять впускной коллектор. Он закреплён болтами на головке блока цилиндров и соединён с дроссельным узлом и вакуумными шлангами. При демонтаже коллектора следует отсоединить разъёмы датчиков и аккуратно убрать жгут проводки в сторону. Для этого желательно использовать метки, чтобы не перепутать положение при обратной сборке.
После снятия коллектора открывается доступ к задней части блока, где, ближе к фильтру масляной системы, установлен сам датчик давления масла. В некоторых случаях также требуется открутить кронштейн крепления трубки системы охлаждения, проходящей вблизи датчика, чтобы освободить рабочее пространство для инструмента.
Рекомендуется использовать торцевую головку с удлинителем для выкручивания датчика. Перед этим необходимо отключить разъём питания, зафиксированный фиксатором, который следует аккуратно отжать во избежание повреждения корпуса.
Где находится разъём подключения датчика давления масла
Разъём подключения датчика давления масла на двигателе B5244T3 расположен с правой стороны блока цилиндров, ближе к задней части двигателя. Он направлен в сторону моторного щита и находится в непосредственной близости от масляного фильтра, ниже впускного коллектора.
Разъём подключён к датчику, установленному в отверстие резьбового типа, и закреплён посредством пластикового фиксатора. Проводка подходит к разъёму сверху, а сам жгут уходит к главной косе, проходящей вдоль правой части двигателя.
Для доступа к разъёму со стороны верхней части моторного отсека потребуется снять пластиковую крышку двигателя и освободить пространство от резонатора впускной системы. При сильном загрязнении места установки рекомендуется предварительно очистить участок сжатым воздухом, чтобы исключить попадание грязи в разъём при его отсоединении.
Разъём имеет стандартную двухконтактную конфигурацию с фиксацией через защёлку. При отсоединении следует прижать пластиковую скобу и аккуратно потянуть разъём на себя без рывков. Повреждение контактов может привести к нестабильной работе датчика и ошибкам в блоке управления.
Какой инструмент нужен для снятия датчика давления масла
Для демонтажа датчика давления масла на двигателе B5244T3 потребуется торцовая головка с глубоким профилем на 24 мм. Стандартные короткие головки не подходят из-за выступающего корпуса датчика и ограниченного доступа к посадочному месту.
Рекомендуется использовать трещотку с удлинителем длиной 10–15 см. Такая конфигурация облегчает работу в стеснённом пространстве между впускным коллектором и блоком цилиндров. При этом желательно выбирать удлинитель с фиксатором, чтобы избежать соскальзывания головки во время откручивания.
Для обеспечения стабильного захвата можно применять специальные головки для датчиков давления масла с боковым вырезом под провод. Это позволяет не отсоединять разъём перед снятием, что особенно полезно при сильно окисленных или труднодоступных контактах.
Дополнительно потребуется динамометрический ключ для последующей установки нового датчика с соблюдением момента затяжки 25–30 Н·м. Превышение допустимого усилия может привести к повреждению резьбы в блоке двигателя.
Как избежать повреждений при демонтаже датчика на B5244T3
Демонтаж датчика давления масла на двигателе B5244T3 требует точности и правильного инструментария для предотвращения повреждений корпуса и резьбы.
- Используйте ключ с профилем, точно соответствующим шестиграннику датчика, обычно это 24 мм. Применение неправильного ключа приводит к срезанию граней.
- Перед откручиванием отключите клемму аккумулятора, чтобы исключить короткие замыкания и случайное повреждение электрической части датчика.
- Освободите пространство вокруг датчика – снимите защитные кожухи и провода, мешающие доступу, чтобы исключить рывки и излишнее усилие.
- Обработайте резьбу проникающей смазкой (например, WD-40) минимум за 10–15 минут до демонтажа, особенно если датчик долго эксплуатировался.
- При выкручивании датчика применяйте ровное и контролируемое усилие, избегая резких движений. Вращайте ключ плавно по часовой стрелке на пол-оборота, затем обратно, чтобы размягчить закисшую резьбу.
- Не используйте удлинители рычага без необходимости – избыток крутящего момента может сорвать резьбу или повредить корпус.
- Если датчик сильно прикипел, дополнительно нагрейте корпус вокруг места установки (например, строительным феном), чтобы расширить металл и облегчить откручивание.
- После снятия осмотрите резьбу на предмет повреждений. При необходимости зачистите резьбу и нанесите новую уплотнительную пасту перед установкой нового датчика.
Соблюдение этих рекомендаций снижает риск поломки датчика и повреждения посадочного места на блоке двигателя.
Как проверить правильность установки нового датчика
После замены датчика давления масла на двигателе B5244T3 необходимо убедиться в корректности его монтажа, чтобы избежать ошибок в показаниях и повреждений.
- Проверка посадки и герметичности:
- Датчик должен быть вкручен вручную без усилий до упора, затем дополнительно затянут ключом с моментом 20-25 Н·м согласно техническим требованиям.
- Отсутствие подтеков масла в месте установки указывает на правильную герметизацию.
- Подключение электрического разъёма:
- Разъём должен плотно защёлкиваться, без люфта.
- Проверьте отсутствие повреждений проводки и коррозии контактов.
- Проверка работы датчика на заведённом двигателе:
- Запустите двигатель и внимательно наблюдайте за показаниями на панели приборов.
- Если давление масла не отображается или индикатор горит постоянно, возможна ошибка подключения или неисправность датчика.
- При наличии диагностического сканера считайте данные с датчика через OBD-разъём и сравните с нормативными значениями давления для B5244T3 при разных режимах работы двигателя.
- Тест на отсутствие посторонних шумов и вибраций:
- Отсутствие вибраций и шумов в зоне датчика подтверждает правильность установки и отсутствие механических повреждений.
При выявлении любых несоответствий установка датчика требует повторной проверки или замены элементов крепления и уплотнений.
Вопрос-ответ:
Где именно на двигателе B5244T3 расположен датчик давления масла?
Датчик давления масла установлен на блоке цилиндров с правой стороны двигателя, рядом с масляным фильтром. Обычно он размещён в зоне масляного канала, что позволяет ему точно фиксировать давление масла, подаваемого к узлам двигателя.
Как определить, что датчик давления масла на B5244T3 установлен правильно?
Правильная установка датчика обеспечивается его плотным креплением в резьбовом отверстии блока цилиндров без перекосов и повреждений резьбы. Кроме того, при подсоединении электрического разъёма не должно быть люфтов или коррозии на контактах. После установки можно проверить показания датчика с помощью диагностического сканера или мультиметра, чтобы убедиться, что они соответствуют реальному уровню давления масла.
Какие признаки указывают на неисправность датчика давления масла на двигателе B5244T3?
Если датчик выходит из строя, на панели приборов могут загореться индикаторы предупреждения о давлении масла, а в некоторых случаях двигатель может работать с перебоями или переходить в аварийный режим. На диагностике часто фиксируются ошибки, связанные с низким или отсутствующим сигналом с датчика. Визуально можно заметить следы утечек масла вокруг места установки датчика.
Можно ли получить доступ к датчику давления масла на B5244T3 без снятия крупных деталей двигателя?
Да, в большинстве случаев датчик доступен с правой стороны двигателя без необходимости снимать головку блока цилиндров или другие крупные узлы. Иногда может потребоваться снять защиту двигателя или пластиковый кожух для удобства работы, но демонтаж сложных компонентов не требуется. Это упрощает диагностику и замену датчика при необходимости.
