Как подключить елм 327 к ваз 2114

ELM 327 – компактный диагностический адаптер, позволяющий считывать данные с бортового компьютера ВАЗ 2114 через протокол OBD-II. Несмотря на то, что ВАЗ 2114 не оснащён стандартным OBD-II разъёмом, с помощью переходника и правильной настройки можно получить доступ к основным параметрам двигателя и систем автомобиля.

Для подключения потребуется адаптер ELM 327 с поддержкой протоколов K-Line (ISO 9141-2), характерных для ВАЗ 2114, а также устройство для приема сигнала – компьютер, планшет или смартфон с соответствующим ПО. Важно использовать версию адаптера с качественным чипом, например, на базе PIC18F25K80, чтобы избежать проблем с совместимостью и ошибками связи.

Перед началом работы необходимо определить местоположение диагностического разъёма в автомобиле, обычно он находится в зоне приборной панели с левой стороны под рулём. Рекомендуется проверить целостность проводки и контактов, чтобы обеспечить стабильный сигнал.

Далее важно выбрать подходящее программное обеспечение, например, ScanMaster, Torque или Car Scanner, и правильно настроить параметры соединения: скорость передачи данных 9600 бит/с и протокол K-Line. Это обеспечит корректную диагностику и возможность считывания ошибок, а также текущих параметров работы двигателя.

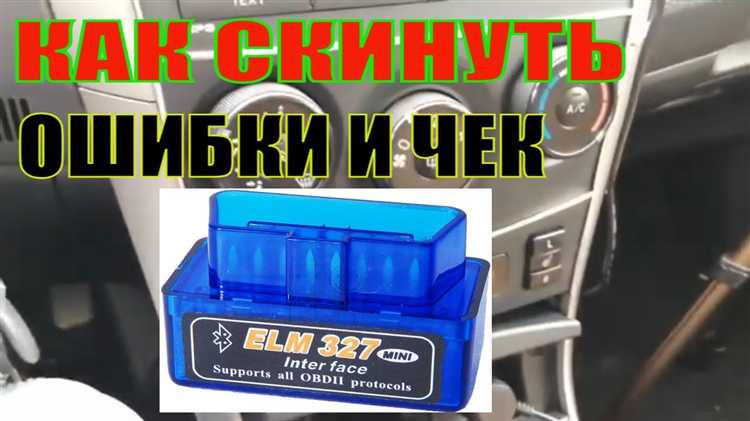

Выбор подходящего варианта ELM 327 для ВАЗ 2114

Для ВАЗ 2114 оптимальны версии адаптеров ELM 327 с поддержкой протоколов CAN и K-line, поскольку штатный разъем OBD-II в этой модели часто реализован через K-line интерфейс. При покупке обратите внимание на следующие параметры:

• Версия чипа: предпочтительна версия v1.5 или v2.1. Версия v1.5 обеспечивает стабильную работу с диагностикой ВАЗ, а v2.1 добавляет поддержку расширенных функций, но часто встречается с нестабильным ПО.
• Тип подключения: Bluetooth или USB. Для смартфонов и планшетов выбирайте Bluetooth-адаптеры с поддержкой профиля Serial Port Profile (SPP), а для ПК удобнее USB-версии.
• Поддержка протоколов: обязательно наличие K-line (ISO 9141-2) и CAN (ISO 15765-4), так как ВАЗ 2114 может использовать оба для обмена данными с блоком управления.

Рекомендуется избегать дешевых подделок с неизвестным чипом, поскольку они часто не поддерживают полный набор функций или работают нестабильно с диагностическим ПО, таким как ScanMaster, Torque или ELMConfig.

При выборе обратите внимание на:

1. Совместимость с используемым устройством (Android, iOS, Windows).
2. Отзывы пользователей по конкретной модели адаптера для ВАЗ 2114.
3. Наличие драйверов и инструкций для корректной настройки.

Если требуется полный доступ к расширенной диагностике, лучше выбрать адаптеры с чипом STN1110 – они поддерживают более широкий диапазон команд и протоколов, но стоят дороже.

Подготовка автомобиля к подключению сканера

Перед подключением ELM 327 к ВАЗ 2114 необходимо отключить зажигание и убедиться, что ключ находится в положении «OFF». Это предотвращает возможные повреждения электронных компонентов.

Найдите диагностический разъем OBD-II. В ВАЗ 2114 он расположен под приборной панелью с левой стороны, рядом с рулевой колонкой. Разъем представляет собой 16-контактный штекер черного цвета.

Осмотрите разъем на предмет загрязнений и повреждений. При необходимости очистите контакты сухой безворсовой салфеткой, чтобы обеспечить надежный контакт с адаптером.

Перед подключением ELM 327 проверьте заряд аккумулятора. Напряжение должно быть не ниже 12 В, так как низкий уровень может привести к нестабильной работе сканера и ошибок в диагностике.

Убедитесь, что в автомобиле выключены все электроприборы, кроме зажигания. Это минимизирует помехи и повышает точность считывания данных.

Для работы через Bluetooth или Wi-Fi на смартфоне активируйте соответствующий модуль связи и подготовьте устройство к сопряжению с адаптером.

После подключения адаптера вставьте ключ зажигания в положение «ON», не заводя двигатель, чтобы сканер мог установить связь с ЭБУ и начать считывание параметров.

Нахождение и распознавание диагностического разъема OBD-II в ВАЗ 2114

Диагностический разъем OBD-II в ВАЗ 2114 расположен под панелью приборов с водительской стороны, слева от руля. Для доступа к нему нужно опустить колени и внимательно осмотреть пространство под рулевой колонкой.

Разъем представляет собой пластиковый корпус прямоугольной формы с 16 контактами, расположенными в два ряда. Контакты внутри пронумерованы с 1 по 16, при этом верхний ряд содержит нечетные номера, нижний – четные.

ВАЗ 2114 использует стандартный разъем OBD-II, совместимый с ELM 327, что обеспечивает корректное считывание данных. Важно проверить, что разъем не поврежден, отсутствуют следы коррозии или загрязнений на контактах.

Для облегчения распознавания разъема рекомендуется использовать фонарик и аккуратно ощупывать пространство под панелью, так как корпус разъема может быть частично скрыт проводами или крепежными элементами.

При первом подключении сканера убедитесь, что разъем надежно фиксирован и не имеет люфта, чтобы исключить ошибки при передаче данных. В некоторых случаях для удобства доступа разъем можно слегка подвинуть, не нарушая крепеж.

Подключение устройства ELM 327 к диагностическому разъему

Диагностический разъем OBD-II в ВАЗ 2114 расположен под торпедой с левой стороны, рядом с рулевой колонкой. Для подключения ELM 327 необходимо визуально найти разъем с 16 контактами, обычно закрытый пластиковым кожухом.

Перед подключением убедитесь, что зажигание выключено. Вставьте разъем ELM 327 в диагностический порт плотно и до упора, чтобы обеспечить надежный контакт.

После установки разъема включите зажигание без запуска двигателя. Устройство ELM 327 должно активироваться, о чем свидетельствует световой индикатор на корпусе (если он предусмотрен).

При беспроводном подключении (Bluetooth или Wi-Fi) необходимо на мобильном устройстве найти и подключиться к сети ELM 327. В списке устройств будет имя, соответствующее модели адаптера, например «OBDII» или «ELM327». Пароль обычно стандартный – 1234 или 0000.

Проводные адаптеры подключаются напрямую к USB или через специальный переходник, в этом случае необходимо убедиться в корректном распознавании устройства на компьютере и наличии соответствующих драйверов.

Если адаптер подключен и распознан, запускайте диагностическую программу на телефоне или компьютере и устанавливайте связь с контроллером автомобиля через ELM 327.

Настройка связи ELM 327 с мобильным приложением или программой

Для успешного подключения адаптера ELM 327 к мобильному устройству или ПК необходимо выполнить последовательные действия, учитывая тип интерфейса устройства: Bluetooth, Wi-Fi или USB.

1. Включите зажигание автомобиля, но не заводите двигатель. Это обеспечит питание адаптера.

2. Подключите ELM 327 к диагностическому разъему OBD-II в ВАЗ 2114, расположенному под панелью слева от руля.

3. Активируйте на мобильном устройстве модуль связи, соответствующий типу адаптера:

   • Bluetooth – включите Bluetooth и найдите устройство с именем, начинающимся на «OBDII», «ELM327» или аналогичным.
   • Wi-Fi – подключитесь к сети, создаваемой адаптером, обычно с именем «OBDII» или похожим, без пароля или с указанием в инструкции.
   • USB – подключите адаптер к компьютеру через USB-порт, убедитесь, что драйвер установлен корректно.

4. Запустите выбранное приложение для диагностики. Рекомендуемые программы: Torque (Android), OBD Auto Doctor (iOS и Windows), ScanMaster (Windows).

5. В настройках приложения найдите раздел выбора порта или соединения. Выберите соответствующий интерфейс:

   • Bluetooth – выберите подключённое устройство ELM 327.
   • Wi-Fi – выберите подключённую Wi-Fi сеть адаптера.
   • USB – выберите COM-порт адаптера.

6. Установите скорость передачи данных (baud rate). Для Bluetooth и Wi-Fi обычно используется 38400 или 9600 бод. В приложении можно изменить настройки, если связь нестабильна.

7. Нажмите «Подключиться» или аналогичную кнопку. Если соединение прошло успешно, приложение начнёт отображать данные с блока управления двигателем.

Если связь не устанавливается, проверьте:

• Правильность выбора интерфейса в приложении.
• Совместимость адаптера с протоколами ВАЗ 2114 (ISO 9141-2, KWP2000).
• Наличие питания на адаптере (индикаторы светятся).
• Отсутствие активных соединений с другим устройством на Bluetooth или Wi-Fi.

Настройка завершена, можно приступать к диагностике и считыванию параметров двигателя.

Проверка корректности подключения и чтение данных с ЭБУ

После подключения адаптера ELM 327 к диагностическому разъему и установления связи с приложением необходимо убедиться в корректной работе устройства. В первую очередь проверьте, отображается ли статус соединения как подключено в интерфейсе программы. В большинстве приложений при успешном соединении отображается информация о протоколе связи, например, ISO 9141-2 или KWP2000, что характерно для ВАЗ 2114.

Если соединение установлено, перейдите к чтению данных с ЭБУ. Откройте раздел с параметрами двигателя (Live Data или аналогичный). На экране должны отображаться текущие значения таких параметров, как:

– Обороты двигателя (RPM)

– Температура охлаждающей жидкости

– Напряжение бортовой сети

– Положение дроссельной заслонки

– Кратковременная и долговременная коррекция топлива

Значения должны обновляться в реальном времени при работающем двигателе. Если параметры не появляются или отображаются некорректно (например, постоянно «0» или «ошибка чтения»), проверьте следующее:

1. Правильность выбора протокола в настройках приложения (если установлен вручную).

2. Работоспособность диагностического разъема и надежность подключения ELM 327.

3. Совместимость версии адаптера с используемым ПО.

Для получения кодов ошибок выберите соответствующий пункт меню (обычно Read DTC или Диагностика неисправностей). ЭБУ ВАЗ 2114 при наличии ошибок выдаст коды формата PXXXX (например, P0300, P0115). Запишите эти коды для последующей расшифровки и устранения причин неисправностей.

После чтения параметров и кодов рекомендуется сохранить полученные данные в приложении для последующего анализа или отправки специалисту. При корректном подключении все функции диагностики должны быть доступны без ограничений.

Основные ошибки при подключении ELM 327 и способы их устранения

При попытке подключения ELM 327 к ВАЗ 2114 могут возникнуть типичные проблемы, мешающие получению данных с ЭБУ. Ниже перечислены распространённые ошибки и конкретные способы их устранения.

Перед повторной попыткой подключения желательно перезапустить зажигание и приложение. После устранения вышеуказанных причин соединение, как правило, устанавливается стабильно, и данные ЭБУ становятся доступны для диагностики.

Вопрос-ответ:

Как найти диагностический разъём OBD-II на ВАЗ 2114?

На ВАЗ 2114 диагностический разъём OBD-II обычно расположен под рулевой колонкой, чуть левее педального узла. Чтобы получить к нему доступ, не требуется снимать панели — достаточно аккуратно заглянуть под торпедо со стороны водителя. Разъём прямоугольный, с 16 контактами. Иногда он может быть закрыт защитной крышкой. В случае затруднений с поиском стоит воспользоваться фонариком и проверить пространство рядом с блоком предохранителей.

Почему ELM 327 не подключается к блоку управления двигателем?

Причины могут быть разными. Во-первых, стоит убедиться, что адаптер исправен и поддерживает нужный протокол (на ВАЗ 2114 чаще всего используется K-Line). Во-вторых, не все версии адаптеров одинаково хорошо работают с отечественными авто — дешёвые копии могут не устанавливать связь с ЭБУ. Также проверьте, включено ли зажигание при попытке соединения. Если используется Bluetooth-адаптер, убедитесь, что он сопряжён с телефоном и выбран в настройках приложения. Иногда помогает смена приложения: например, «OpenDiag», «Car Scanner» или «TORQUE Pro» могут вести себя по-разному с одним и тем же устройством.
