Щетки генератора отвечают за передачу тока от неподвижных частей к вращающемуся ротору. В автомобилях Лада Приора их ресурс составляет около 70–100 тысяч километров пробега, после чего наблюдаются перебои в работе зарядной системы и снижение выходного напряжения.
Основные признаки износа щеток – снижение зарядки аккумулятора, нестабильная работа электросистемы и характерный шум генератора при работе. Для замены не требуется демонтаж всего генератора: доступ к щеткам открыт после снятия крышки корпуса, что позволяет выполнить процедуру самостоятельно с минимальным набором инструментов.
В этой инструкции приведены точные рекомендации по подготовке, последовательности действий и проверке работоспособности после замены, что позволит избежать ошибок и продлить срок службы генератора без обращения в сервис.
Подготовка автомобиля и необходимых инструментов для замены щеток генератора
Перед началом работы нужно обезопасить себя и подготовить рабочее место. Отключите клемму «минус» с аккумулятора, чтобы исключить короткое замыкание при работе с генератором.
Для удобства поднимите переднюю часть автомобиля с помощью домкрата и установите подставки под кузов. Это обеспечит доступ к генератору и его крепежу.

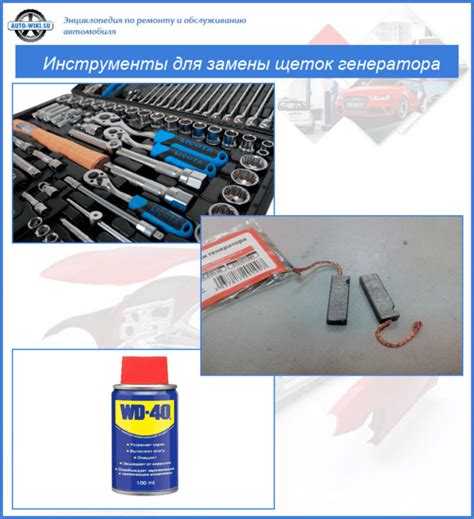

Потребуются следующие инструменты и материалы:
- Ключи на 10 и 13 мм для откручивания крепежа генератора и натяжного ролика ремня;
- Отвёртка крестовая для снятия защитных крышек и разъёмов;
- Новые щётки генератора, подходящие по модели и артикулу (желательно оригинальные или качественные аналоги);
- Перчатки для защиты рук от грязи и мелких травм;
- Фонарик или направленный свет для лучшей видимости рабочих зон;
- Чистая тряпка или салфетки для удаления пыли и грязи с поверхности генератора.
Перед демонтажем щеток проверьте состояние ремня генератора – если он изношен, рекомендуется заменить его одновременно с обслуживанием щеточного узла.
Проверьте наличие свободного пространства вокруг генератора, чтобы избежать повреждений проводки и контактов при снятии щеток.
Как получить доступ к щеткам генератора на Приоре: снятие защитных крышек и деталей
Для доступа к щеткам генератора необходимо сначала снять защитные крышки и компоненты, препятствующие осмотру и замене. Начните с отключения минусовой клеммы аккумулятора для предотвращения короткого замыкания.
Освободите пространство вокруг генератора, сняв пластиковый кожух и воздушный фильтр, если они мешают. Это обеспечит удобный доступ к генератору без повреждений других узлов.
Далее отсоедините ремень генератора. Для этого ослабьте натяжной болт ролика натяжителя ключом на 17 мм, поверните ролик, чтобы снять ремень с шкива.
После этого снимите нижнюю защитную крышку генератора. На Приоре она крепится двумя болтами на 10 мм, расположенными снизу корпуса. Отверните их и аккуратно снимите крышку.

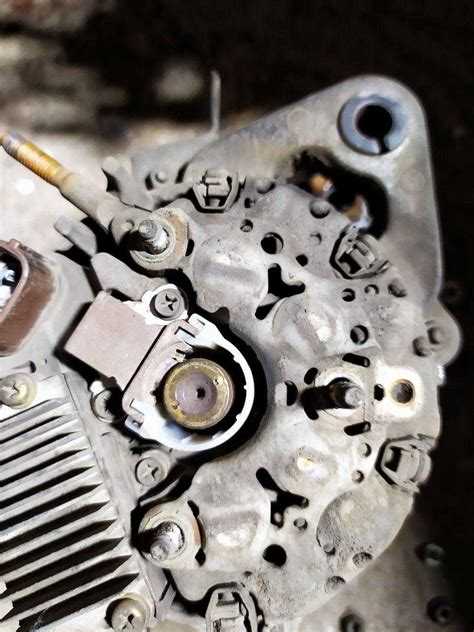

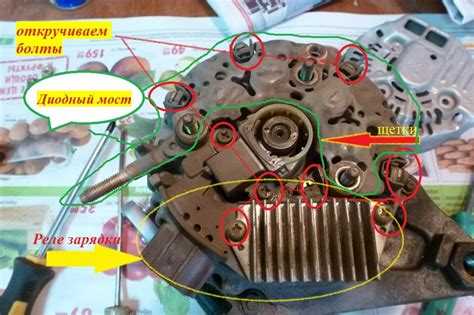

Теперь доступ открыт к задней части генератора, где расположены щетки. Для доступа к ним отвинтите крышку щеточного узла. Она крепится двумя винтами под крестовую отвертку. Снимите крышку, чтобы получить полный доступ к щеткам.
При демонтаже будьте внимательны к пружинам и контактам щеточного узла – они хрупкие и легко теряются. Запомните расположение элементов для правильной сборки.
Пошаговая инструкция по снятию старых щеток с генератора
1. Отключите клемму «минус» аккумулятора для предотвращения короткого замыкания.
2. Снимите с генератора защитный кожух, открутив два крепежных винта крестовой отверткой.
3. Осмотрите щеткодержатель и аккуратно отсоедините провод от щетки, используя маленькую плоскую отвертку для поддевания контактной клеммы.
4. Выверните фиксирующий винт щетки с помощью ключа на 7 мм или подходящего инструмента.
5. Осторожно извлеките щетку из щеткодержателя, не повредив пружину, которая обеспечивает прижим.
6. Повторите процедуру для второй щетки, если генератор оснащен парой щеток.
7. Проверьте состояние посадочного места и очистите его от загрязнений перед установкой новых щеток.
Выбор и проверка новых щеток для генератора Приоры перед установкой
Перед установкой измерьте длину щеток. Новые должны быть не короче 25 мм, иначе срок службы сократится. Обратите внимание на плавность хода щеток в держателях – они должны свободно двигаться без заеданий. Контактная пружина должна сохранять упругость и обеспечивать надежное прижатие щетки к коллектору ротора.
Проверка электрического сопротивления щеток не требуется, так как они представляют собой монолитный угольно-графитовый элемент. Важно визуально оценить целостность корпуса и отсутствие трещин или сколов на контактной поверхности.
Перед монтажом очистите контактные поверхности щеток и пружин от пыли и грязи, чтобы обеспечить хороший электрический контакт и стабильную работу генератора.
Правильная установка новых щеток и сборка генератора после замены
Перед установкой новых щеток убедитесь, что они соответствуют оригинальным по размеру и форме. Щетки должны свободно входить в щёточные держатели без заеданий.
Установите щётки в держатели, плотно прижимая пружины, чтобы обеспечить надёжный контакт с коллектором ротора. Проверьте, чтобы провода щеток не перекручивались и не мешали движению якоря.
После фиксации щеток установите защитные крышки генератора на место, тщательно закрепив их винтами или защёлками. Любое неплотное прилегание может привести к попаданию пыли и быстрому износу деталей.
При сборке генератора проверьте, что ротор вращается свободно, без посторонних шумов и заеданий. Вращение должно быть плавным, без люфтов.
Подключите клеммы к генератору, соблюдая полярность и надёжность контактов. Перед установкой на автомобиль проверьте напряжение зарядки после запуска двигателя, чтобы убедиться в правильной работе новых щеток и генератора в целом.
Проверка работоспособности генератора после замены щеток своими руками
После установки новых щеток нужно убедиться, что генератор функционирует правильно и заряжает аккумулятор. Для этого проведите последовательные проверки:
- Подключите аккумулятор и заведите двигатель.
- Измерьте напряжение на клеммах аккумулятора мультиметром в режиме постоянного тока (DC). Нормальное рабочее напряжение генератора на холостом ходу должно быть в диапазоне 13,8–14,4 В.
- Повысьте обороты двигателя до 2000–2500 об/мин, повторите замер напряжения. Оно не должно превышать 14,8 В и не опускаться ниже 13,5 В.
- Проверьте работу индикатора заряда на приборной панели. При работающем двигателе индикатор должен погаснуть.
- Обратите внимание на посторонние звуки или искрение в области генератора – их отсутствие говорит о корректной установке щеток.
Если напряжение не соответствует указанным параметрам, проверьте контакт щеток с коллектором и исправность регулятора напряжения. Для дополнительной диагностики можно измерить ток зарядки с помощью амперметра, подключенного последовательно с аккумулятором.
После проверки убедитесь в надежности крепления крышек и защитных элементов генератора, чтобы предотвратить попадание пыли и влаги внутрь узла.
Вопрос-ответ:
Какие признаки указывают на износ щеток генератора Приоры и необходимость их замены?
Основные признаки износа щеток — нестабильная работа генератора, слабая зарядка аккумулятора, появление характерного скрежета или искрения при работе двигателя. Также может наблюдаться падение напряжения в бортовой сети или проблемы с запуском автомобиля. Визуально щетки изношены, если длина угольных пластин значительно уменьшилась и они потеряли упругость.
Какие инструменты и материалы нужны для замены щеток генератора на Приоре?
Для замены потребуются крестовая отвертка или набор отверток, ключи на 10 и 13 для снятия креплений, а также новые щетки, подходящие именно для модели генератора Приоры. Рекомендуется также иметь мультиметр для проверки генератора после замены и чистую тряпку, чтобы убрать грязь и пыль с поверхности. Жидкость для очистки контактов поможет улучшить качество соединений.
Как правильно снять старые щетки с генератора Приоры, чтобы не повредить внутренние детали?
Перед снятием нужно отключить минусовую клемму аккумулятора. Затем демонтировать защитные крышки генератора, открутить крепления щеткодержателя и аккуратно извлечь щетки. Важно не тянуть за провода и не повреждать пластмассовые элементы. При необходимости можно использовать маленькую плоскую отвертку для аккуратного поддевания щеток. Осматривайте состояние коллектора и пружин, не допуская механических повреждений.
Как проверить работу генератора после установки новых щеток на Приоре?
После сборки и подключения генератора нужно запустить двигатель и с помощью мультиметра измерить напряжение на клеммах аккумулятора. В норме оно должно быть в диапазоне 13,8–14,5 В при работе двигателя на средних оборотах. Можно также проверить отсутствие искрения на щетках и устойчивость работы генератора под нагрузкой (включение фар, печки). Если напряжение ниже нормы или возникают посторонние звуки, стоит проверить правильность установки и контакты.
Какие ошибки часто допускают при замене щеток генератора на Приоре, и как их избежать?
Частая ошибка — неправильная установка щеток с плохим контактом, что приводит к нестабильной работе или быстрому износу. Также встречаются случаи повреждения пружин или неочищенных контактных поверхностей, что снижает эффективность зарядки. Чтобы избежать проблем, важно тщательно очищать коллектор и контакты, не перепутывать полярность, использовать щетки именно для этой модели генератора и аккуратно обращаться с деталями при сборке.
Как определить, что щетки генератора на Приоре требуют замены?
Признаки износа щеток генератора проявляются в нестабильной работе электросистемы автомобиля: могут загореться индикаторы на панели, снизится зарядка аккумулятора или появятся перебои в работе фар и других устройств. При этом генератор может издавать необычные звуки. Для точной проверки стоит снять генератор и измерить напряжение на выходе, а также визуально осмотреть щетки — если они сильно стерты, треснуты или короткие, их нужно заменить.
