Как поставить 16 динамики в 13 размер

Штатные посадочные места диаметром 13 см часто ограничивают выбор акустики, особенно если владелец автомобиля хочет улучшить звучание, установив более производительные 16-см динамики. Однако технически это вполне выполнимая задача при наличии точных замеров, подходящих переходных колец и понимания конструктивных особенностей дверей.

Диаметр 16 см (6,5 дюйма) означает, что диффузор динамика имеет большую площадь, что обеспечивает лучшее воспроизведение низких и средних частот. Но глубина и общий габарит корпуса динамика, как правило, больше, чем у 13-см моделей. Это требует оценки глубины установочного пространства – большинство 16-см моделей имеют монтажную глубину от 50 до 70 мм, тогда как штатные посадочные могут быть ограничены 40–50 мм. Без проверки возможен контакт магнита с металлом двери или стеклоподъемником.

Для установки потребуются адаптерные кольца, изготовленные из МДФ, пластика или металла, позволяющие закрепить больший по размеру динамик в штатное отверстие. Также важно учесть вынос динамика относительно плоскости карты двери – при превышении допустимой высоты может потребоваться доработка обшивки или установка декоративного кольца. При выборе колец критично соблюдать соосность с направлением звука и обеспечить герметичность прилегания к металлу.

Еще один фактор – электрическое сопротивление и мощность. При замене динамиков необходимо убедиться, что новая акустика совместима с головным устройством или усилителем по импедансу (обычно 4 Ом) и не требует существенно большей мощности, чем способна обеспечить штатная система. Несоблюдение этих параметров может привести к снижению громкости или искажению звука.

Практика показывает, что правильно установленные 16-см динамики в 13-см гнезда дают ощутимый прирост по качеству звучания, особенно в диапазоне басов. При этом важна точность выполнения работ: любые зазоры, перекосы или акустические потери сведут на нет преимущества новой акустики.

Проверка совместимости динамиков с автомобилем

Перед установкой 16-см динамиков в штатные 13-см посадочные места необходимо убедиться в возможности корректного размещения компонентов внутри двери или панели. Ключевые параметры – глубина установки, внешний диаметр корзины и тип крепления. Стандартная глубина 16-см динамиков колеблется от 50 до 70 мм, тогда как заводские 13-см динамики часто не превышают 45 мм. При нехватке пространства магнит может упираться в стеклоподъемный механизм или внутреннюю обшивку двери.

Особое внимание следует уделить форме и расположению штатных отверстий. Большинство автомобилей имеют крепления под 3 или 4 самореза, расположенных по окружности. Новые динамики могут не совпадать с заводской разметкой, поэтому потребуется изготовление переходных колец из фанеры, ABS-пластика или МДФ толщиной 10–20 мм. Они не только обеспечивают точную посадку, но и компенсируют различие в глубине.

Проверьте сопротивление и чувствительность динамиков. Автомобильные головные устройства обычно рассчитаны на 4 Ом, и установка динамиков с иным сопротивлением может привести к перегреву усилителя или снижению громкости. Для штатной акустики лучше выбирать динамики с чувствительностью от 89 дБ, чтобы не терять в уровне звука без дополнительного усилителя.

Если в автомобиле предусмотрены решетки, оцените высоту выступа корзины. Некоторые 16-см модели с крупным подвесом могут упираться в решетку или выступать за пределы карты двери. В таких случаях возможна доработка декоративных элементов либо подбор более компактной модели с плоской корзиной.

Завершите проверку измерением внутреннего диаметра штатного отверстия. У 13-см динамиков он обычно около 116–118 мм, тогда как у 16-см – в пределах 142–145 мм. Это потребует вырезания дополнительного кольца в металле двери, что допустимо только при наличии достаточного пространства и отсутствии рядом кабелей или элементов конструкции.

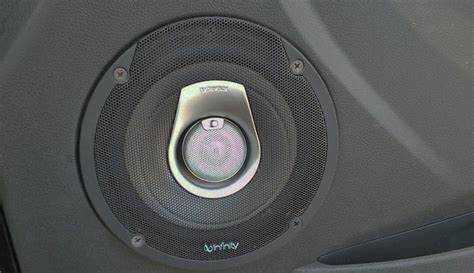

Измерение и подготовка штатных отверстий под установку

Перед установкой 16-см динамиков в штатные посадочные места диаметром 13 см необходимо провести точные измерения. Диаметр стандартного отверстия под 13-см динамик обычно составляет около 115–120 мм, в то время как внешний диаметр корпуса 16-см динамиков может достигать 155–165 мм. Чтобы избежать перекосов и обеспечить герметичность, критично измерить не только диаметр, но и глубину посадочного пространства.

Сначала замеряется диаметр штатного отверстия и расстояние до ближайших конструктивных элементов, таких как направляющие стеклоподъёмника, усилители двери или электропроводка. Если выступающие части мешают установке новых динамиков, потребуется их корректировка или выбор проставочных колец с нужной высотой.

Минимальная глубина, необходимая для установки большинства 16-см мидбасов – около 60 мм. Если штатное углубление недостаточно, придется использовать кольца-проставки или рассматривать альтернативные модели динамиков с уменьшенной монтажной глубиной.

Для подготовки отверстия используется фанера, МДФ или пластиковые адаптеры, которые позволяют безопасно увеличить диаметр до нужного значения. Оптимальная толщина адаптера – 10–15 мм. После изготовления адаптера важно проверить, чтобы при закрывании двери диффузор динамика не касался обшивки и стекла.

Все измерения следует проводить с учетом установочного фланца динамика – его внешний диаметр обычно на 10–15 мм больше посадочного. Это влияет на выбор адаптера и его форму. При отсутствии готовых решений адаптеры можно вырезать вручную по индивидуальному шаблону.

После подгонки и предварительной установки адаптеров необходимо обеспечить герметичность между ними и металлом двери. Для этого применяют уплотнительный материал – виброизол или резиновый кант. Это исключает паразитные шумы и повышает эффективность звучания.

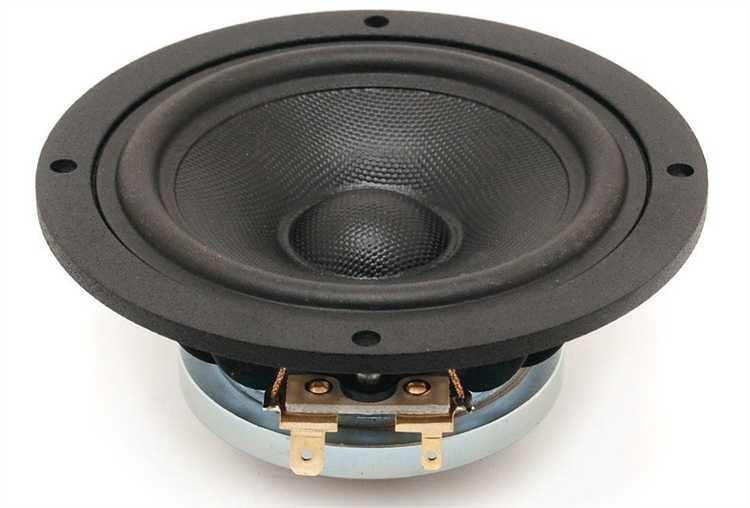

Выбор и установка переходных проставок для 16 см динамиков

Для монтажа 16-сантиметровых динамиков в штатные посадочные места диаметром 13 см требуются проставочные кольца, компенсирующие разницу в диаметре и глубине. Неправильный выбор проставок может привести к смещению звуковой оси, вибрациям или невозможности установки обшивки двери.

Оптимальный материал проставок – это:

• Фрезерованная фанера толщиной 12–21 мм – обладает высокой жесткостью и устойчивостью к вибрациям.
• ABS-пластик – устойчив к влаге, подходит для дверей без влагозащиты.
• Алюминий – применяется в аудиосистемах с повышенной нагрузкой и мощностью.

Перед покупкой необходимо учесть:

1. Внешний диаметр проставки – должен соответствовать монтажным отверстиям на металле двери.
2. Внутренний диаметр – должен быть не менее 144 мм для стандартных 16-см динамиков.
3. Толщина – рассчитывается исходя из глубины корзины динамика и расстояния до стеклоподъемного механизма. В среднем – от 18 до 25 мм.
4. Совместимость с крепёжными точками – при отсутствии совпадения придется дорабатывать проставку вручную.

Порядок установки:

1. Удалить штатный динамик и очистить посадочное место от пыли и ржавчины.
2. Примерить проставку, отметить отверстия для крепежа, при необходимости просверлить их.
3. Установить проставку на антивибрационную прокладку (например, битопласт толщиной 5 мм) для гашения колебаний.
4. Закрепить проставку винтами или саморезами с прессшайбой, не допуская перекосов.
5. Установить динамик во внешнюю сторону проставки, ориентируя клеммы вниз или в сторону стойки для избежания натяжения проводов.

Если после установки проставки динамик упирается в обшивку, рекомендуется использовать угловые кольца или увеличить отступ с помощью дополнительного слоя виброизоляции. Также важно проверить, не мешает ли установленный динамик свободному ходу стекла.

Учет глубины установки и предотвращение задевания за обшивку

Перед установкой 16-сантиметровых динамиков в штатные посадочные места для 13 см необходимо точно определить доступное монтажное пространство в глубину. Штатные ниши рассчитаны на компактные динамики, и превышение глубины даже на 10–15 мм может привести к упором магнита в металл двери или задеванием диффузора за обшивку.

Для измерения полезной глубины используйте штангенциркуль или рулетку. Измеряется расстояние от внутренней плоскости крепления до ближайшего препятствия вглубь двери (обычно металл или стеклоподъемный механизм). При наличии заводской шумоизоляции или выступов от штатного крепежа учитывается минимальный зазор 5–8 мм между задней частью магнита и препятствием.

Глубина большинства 16-см динамиков варьируется от 50 до 70 мм, у некоторых моделей – до 80 мм. Если в двери доступно менее 60 мм, потребуется либо использовать динамики с укороченной монтажной частью, либо устанавливать пластиковые или фанерные проставки, увеличивающие вылет динамика наружу. Проставки толщиной 10–20 мм позволяют безопасно разместить динамик без вмешательства в металл.

В случае, когда корзина динамика начинает упираться в обшивку двери или штатную сетку, необходимо проверить её профиль. Часто помогает замена заводской решетки на более глубокую или демонтаж выступающих элементов изнутри. При этом важно сохранить герметичность и не допустить вибраций.

Дополнительно стоит учитывать движение стекла внутри двери. При полном опускании стекла задняя часть динамика не должна пересекаться с его траекторией. Для этого на этапе примерки нужно полностью опустить стекло и вручную приложить динамик к месту установки с учетом толщины проставки и проводов.

Подключение динамиков к штатной проводке без потери качества

При установке 16-см динамиков на место штатных 13-см важно обеспечить надёжное и качественное соединение с существующей проводкой автомобиля. Неправильное подключение может привести к искажениям звука, потере мощности или возникновению шумов.

Первое, что необходимо сделать – определить сечение и материал штатных проводов. Большинство заводских систем используют медные провода сечением от 0,5 до 0,75 мм², что предельно допустимо для динамиков мощностью до 40–50 Вт RMS. Если новые динамики рассчитаны на большую мощность, желательно проложить отдельную линию от усилителя или магнитолы с сечением не менее 1,0 мм².

Для подключения используйте пайку или автомобильные обжимные клеммы с изоляцией. Скрутки с изолентой недопустимы: они создают переходное сопротивление, что снижает качество передачи сигнала. Контакт должен быть механически прочным и защищён от вибраций и окисления.

Если в автомобиле установлены фильтры или пассивные кроссоверы, убедитесь, что их параметры соответствуют новым динамикам. Часто штатные конденсаторы ограничивают диапазон частот, подаваемых на динамик, что может обрезать низы или завышать верхний регистр. При необходимости фильтры отключаются, а сигнал подаётся напрямую.

Для сохранения заводской проводки без повреждений используйте адаптерные разъёмы, которые подключаются к штатным колодкам. Они позволяют вернуть систему в исходное состояние без следов вмешательства. Такие разъёмы можно заказать по марке автомобиля или изготовить самостоятельно на основе информации о распиновке.

Фиксация и шумоизоляция при установке больших динамиков

Для надежной фиксации 16-см динамиков в штатных посадочных местах 13 см необходимо использовать переходные проставки из плотного пластика или дерева толщиной не менее 8–10 мм. Проставки фиксируются к корпусу автомобиля с помощью саморезов, а динамики – к проставкам штатными крепежными элементами. Важно обеспечить плотное прилегание проставок без зазоров, чтобы исключить вибрации и шумы.

Для уменьшения резонансов и улучшения звучания вокруг корпуса динамика и проставки рекомендуется применять шумоизоляционные материалы на битумной или вспененной основе с толщиной от 3 мм. Шумоизоляция наносится как на заднюю часть проставки, так и на внутреннюю сторону дверной обшивки, где крепится динамик.

Дополнительно в зоне посадочного места нужно обработать металл антивибрационными мембранами, например, на основе бутилкаучука. Это снижает передачу вибраций и гудений от динамиков на кузов автомобиля.

При установке также важно проверить отсутствие контактных точек проставок с острыми краями обшивки, чтобы исключить механическое повреждение звуковой катушки и звукоизоляции.

Правильная фиксация и качественная шумоизоляция обеспечивают стабильную работу динамиков, минимизируют искажения и увеличивают глубину баса даже при установке динамиков с размером, превышающим штатный посадочный диаметр.

Вопрос-ответ:

Можно ли установить 16-см динамики вместо штатных 13-см без доработок в посадочных местах?

Прямой замены 13-см динамиков на 16-см в штатные посадочные места без дополнительных действий обычно не получится. Размеры крепежных отверстий и глубина посадочного места отличаются, поэтому для установки больших динамиков часто требуется использование переходных проставок или изготовление адаптеров. Также нужно учитывать габариты динамика, чтобы он не мешал обшивке двери или другим элементам.

Какие материалы лучше использовать для проставок при установке 16-см динамиков в штатные посадочные места 13 см?

Для проставок часто применяют пластик высокой плотности, МДФ толщиной 10-15 мм, или алюминиевые кольца. Пластик удобен для точного изготовления и легкий, МДФ обеспечивает жесткость и шумоизоляцию, а алюминий сочетает прочность с малым весом. Выбор зависит от наличия инструмента и желаемого качества установки — важно, чтобы проставка была ровной и обеспечивала надежную фиксацию динамика.

Как избежать искажений звука после установки динамиков большего размера в штатные посадочные места?

Для минимизации искажений важно правильно закрепить динамики без люфта и вибраций, использовать шумоизоляционные материалы вокруг корпуса динамика и обеспечить достаточную глубину установки, чтобы мембрана свободно работала. Также нужно правильно подключить динамики к штатной проводке, избегая потерь сигнала и коротких замыканий. Наличие переходной проставки и качественная фиксация влияют на акустические характеристики.

Какие особенности нужно учитывать при подключении 16-см динамиков к штатной проводке автомобиля?

Штатная проводка рассчитана на заводские динамики с определенным сопротивлением и мощностью. При замене на динамики другого размера и параметров важно проверить соответствие сопротивления, чтобы избежать перегрузки усилителя или магнитолы. При необходимости следует использовать переходники или обновлять проводку, сохраняя правильную полярность подключения. Также полезно изолировать места соединений для защиты от влаги и коррозии.
