Как работает коробка на камазе

Механическая коробка передач КамАЗ рассчитана на передачу крутящего момента от двигателя к колесам с возможностью изменения передаточного числа. Большинство моделей оснащаются пяти- или десятиступенчатой КПП с делителем и демультипликатором. Такое сочетание обеспечивает гибкость в выборе тяговых характеристик в зависимости от условий эксплуатации – от бездорожья до движения с полной нагрузкой на трассе.

Коробка состоит из первичного, промежуточного и вторичного валов, синхронизаторов, зубчатых колес и механизмов переключения. Передачи включаются при помощи механизма вилок, которые сдвигают муфты сцепления шестерён. Все операции выполняются вручную или через пневмопривод, в зависимости от комплектации. Для работы на крутых подъёмах или при старте с места с тяжелым прицепом используется пониженный ряд с включённым делителем.

Десятиступенчатая коробка с делителем построена по схеме 5х2: основная пятиступенчатая коробка и двухступенчатый делитель, переключаемый пневматически. При включении повышенного диапазона делителя шестерни смещаются, увеличивая передаточное число. Такой подход снижает нагрузку на двигатель и улучшает топливную экономичность при движении на высоких скоростях.

Перед эксплуатацией необходимо убедиться в правильности уровня трансмиссионного масла и работе пневмосистемы переключения. Несвоевременное включение делителя или попытка принудительного переключения без выжима сцепления может привести к заклиниванию синхронизаторов и выходу из строя зубчатых колес.

Для обеспечения ресурса агрегата свыше 500 000 км важно соблюдать интервалы замены масла (каждые 60 000 км), использовать рекомендованные производителем смазочные материалы и избегать агрессивного стиля вождения при полной загрузке.

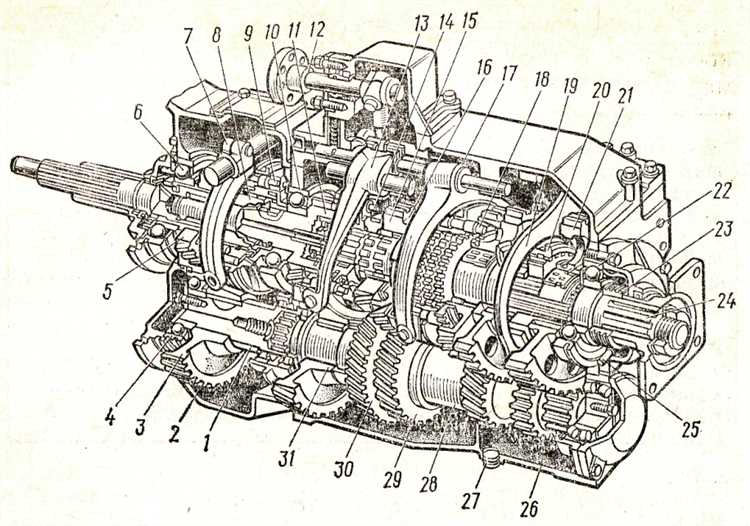

Как устроена механическая коробка передач на КамАЗе

Механическая коробка передач на КамАЗе представляет собой двухвальную конструкцию с постоянным зацеплением шестерён. Основной вал соединён с двигателем через сцепление, а вторичный – передаёт крутящий момент на кардан. Между ними расположены пары шестерён, переключение которых осуществляется с помощью муфт и вилок.

В большинстве моделей используется пяти- или десятиступенчатая схема. Для десятиступенчатой коробки характерно наличие делителя, устанавливаемого на входе, и демультипликатора на выходе. Делитель позволяет изменять передаточное число между первой и второй половиной диапазона, что увеличивает число ступеней без необходимости дублирования шестерён. Демультипликатор, в свою очередь, обеспечивает снижение передаточного числа для тяжёлых условий движения.

Шестерни первичного и вторичного валов находятся в постоянном зацеплении, но крутящий момент передаётся только при включении соответствующей муфты. Каждая муфта соединяет определённую пару шестерён, что позволяет менять передаточные числа. Муфты управляются вилками, связанными с рычагом переключения передач. Передачи включаются синхронизировано, что снижает износ и повышает точность переключений.

Система смазки выполнена с использованием масляного насоса, который нагнетает масло на зубчатые передачи и подшипники. Давление масла контролируется датчиком и при необходимости отображается на панели приборов. Объём масла – около 9–12 литров, в зависимости от модели коробки.

Картер коробки выполнен из литого чугуна, устойчивого к вибрациям и механическим нагрузкам. Для обслуживания предусмотрены технологические люки и сливные отверстия. При необходимости возможна замена синхронизаторов, муфт или подшипников без демонтажа коробки с рамы автомобиля.

За что отвечает делитель и как он переключается

Делитель расположен в передней части коробки и работает как планетарный редуктор. При активации нижнего диапазона он добавляет понижающее передаточное число, что позволяет увеличить крутящий момент на колесах. Верхний диапазон – прямое включение, без понижения. На КамАЗах с 8-ступенчатой коробкой делитель удваивает число рабочих ступеней до 16.

Управление делителем осуществляется пневматически, через кнопочный переключатель на рычаге КПП. Переключение возможно только при выключенном сцеплении. Переключатель направляет воздух к соответствующему исполнительному цилиндру, изменяя положение зубчатой муфты внутри делителя. При неправильной синхронизации (например, попытке переключить делитель под нагрузкой) возможен хруст, самопроизвольное выключение или даже повреждение механизма.

Рекомендуется сначала переключать основную ступень, затем – делитель. При переходе с низшего диапазона на высший педаль сцепления следует выжать после отпускания газа. Важно не задерживать переключение, чтобы избежать потери инерции или перегрузки трансмиссии.

Перед выездом следует убедиться в исправности пневмосистемы, так как при падении давления воздуха делитель перестает переключаться. Также необходимо регулярно проверять шланги и соединения на утечки, а исполнительный механизм – на свободный ход и срабатывание.

Роль демультипликатора в передаче крутящего момента

Демультипликатор в коробке передач КамАЗ служит для понижения передаточного числа, что позволяет увеличить крутящий момент на выходе без изменения оборотов двигателя. Он работает совместно с основной КПП, формируя дополнительный ряд передач. Это особенно важно при движении в условиях повышенной нагрузки, например, на бездорожье или при старте с места с прицепом.

В конструкции демультипликатора используется планетарный редуктор или пара шестерён с возможностью переключения. Управление осуществляется пневматическим или механическим способом через дополнительный рычаг или клавишу. Переключение возможно только при полностью выжатом сцеплении и остановке транспортного средства, чтобы избежать повреждения зубчатых передач.

Низкий ряд демультипликатора увеличивает передаточное число, тем самым снижая скорость вращения выходного вала и повышая тяговое усилие. Это позволяет двигателю работать в оптимальном диапазоне оборотов даже при высоких нагрузках. Высокий ряд, наоборот, используется для нормальных условий движения, обеспечивая экономию топлива и снижение износа агрегатов.

Использование демультипликатора особенно эффективно в сочетании с делителем. В этом случае водитель получает доступ к расширенному числу передач, что даёт больше возможностей для выбора оптимального режима работы трансмиссии. Это повышает проходимость, снижает нагрузку на двигатель и облегчает управление грузовиком при различных дорожных условиях.

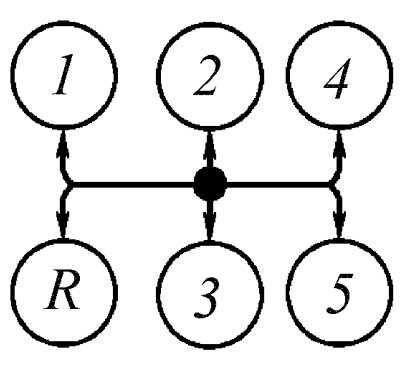

Последовательность включения передач в стандартной схеме

На грузовиках КамАЗ с механической коробкой передач чаще всего используется 5-ступенчатая коробка с делителем или 8-ступенчатая с делителем и демультипликатором. Последовательность переключения передач строго регламентирована и требует чёткого понимания логики работы узлов.

Перед началом движения включается нейтраль. Далее – первая передача. Она используется только при трогании с места при полной загрузке или на уклоне. После разгона до 5–10 км/ч переключаются на вторую передачу. На третью переходят при достижении примерно 15–20 км/ч, четвёртая – после 25 км/ч. Пятая активируется на скорости около 35 км/ч и выше, при этом в зависимости от модели коробки включается повышающий ряд делителя.

На 8-ступенчатых КПП с делителем и демультипликатором водитель начинает движение в нижнем диапазоне. После прохождения первых четырёх передач (1Н–4Н) включается повышающий диапазон с повторением тех же положений рычага, но уже с другими передаточными числами (1В–4В). Переключение между диапазонами осуществляется переключателем демультипликатора.

При правильной работе с делителем переключение между половинками каждой передачи (низшая и высшая) осуществляется без перегазовки – синхронизаторы рассчитаны на быструю смену. Например, с 3Н водитель переходит на 3В, не меняя положения рычага, а переключая только делитель.

Вниз передачи включаются в обратной последовательности с учётом скорости и оборотов двигателя. Включение пониженного диапазона допускается только при снижении скорости ниже 20 км/ч и только при полной синхронизации оборотов – иначе есть риск повреждения механизма демультипликатора.

Важно не перескакивать передачи при движении под нагрузкой: такая ошибка может привести к перегрузке синхронизаторов и преждевременному износу шестерён. Плавность переключения и соблюдение рекомендованного диапазона скоростей – основа корректной работы трансмиссии КамАЗа.

Особенности синхронизаторов в коробке КамАЗ

В коробках передач КамАЗ синхронизаторы используются для облегчения переключения передач без рывков и скрежета. Они обеспечивают выравнивание угловых скоростей шестерён и валов, устраняя необходимость в двойном выжиме сцепления при переключении.

Синхронизаторы в КПП КамАЗ, как правило, конусного типа, работают по принципу трения, и устанавливаются на ступицах муфт включения. Конструкция рассчитана на интенсивную эксплуатацию и адаптирована под тяжёлые условия движения, включая работу с полным или частичным грузом, а также в сложных дорожных условиях.

Ключевые особенности:

• Механизм синхронизации включает в себя блокирующее кольцо, выполненное из латунного сплава или стали с фрикционным покрытием, стопорные штифты, а также конус сопряжения.
• В большинстве коробок передач КамАЗ синхронизаторы установлены только на высших передачах: 2-й, 3-й, 4-й и 5-й. Первая и задняя передача включаются напрямую через шестерни без синхронизации, что требует полной остановки или умелого переключения.
• Нагрузка на синхронизаторы возрастает при неправильной работе сцепления, особенно при переключении под нагрузкой. Это ускоряет износ и приводит к проворачиванию блокирующего кольца.

Рекомендации по эксплуатации:

1. Избегать резких переключений на непрогретой трансмиссии – это снижает ресурс фрикционных поверхностей.
2. Не держать ногу на педали сцепления в положении полувыжима – это вызывает недовыключение и повышенную нагрузку на синхронизаторы.
3. Периодически проверять и при необходимости заменять трансмиссионное масло, соблюдая допуски по вязкости и температурной стабильности.
4. При первых признаках затруднённого переключения (характерный скрежет, повышенное усилие) выполнять диагностику состояния синхронизаторов и муфт включения.

Своевременное техническое обслуживание и корректные действия водителя существенно продлевают срок службы синхронизаторов и всей коробки передач в целом.

Как работает пневматическое управление переключением

В коробках передач КамАЗ пневматическое управление переключением служит для точного и быстрого включения передач без дополнительного физического усилия водителя. Основной элемент системы – пневматический цилиндр, который перемещает вилки переключения.

Воздух подается от компрессора через систему клапанов, обеспечивающих подачу сжатого воздуха только в нужный цилиндр и в нужном направлении. Для каждого диапазона или передачи предусмотрен отдельный клапан, который управляется через рычаг переключения передач или электронные контроллеры в современных версиях.

Пневмоцилиндр преобразует давление воздуха в механическое перемещение штока, связанного с вилкой переключения. В результате происходит точное смещение шестерен для включения выбранной передачи.

Контроль давления и состояния системы осуществляется с помощью манометров и датчиков, расположенных на пневмосистеме. Это позволяет своевременно выявлять утечки и падения давления, которые влияют на надежность переключения.

При работе пневматического управления важно поддерживать давление в системе в диапазоне 6–8 бар. Недостаточное давление снижает скорость и точность переключений, а избыточное может повредить цилиндры и клапаны.

В случае потери давления включается аварийный режим, позволяющий водителю переключать передачи вручную, предотвращая остановку автомобиля.

Регулярная проверка герметичности трубопроводов и исправности клапанов значительно снижает риск отказов пневматического управления и продлевает срок службы коробки передач.

Что происходит внутри КПП при перегазовке и двойном выжиме

Перегазовка и двойной выжим используются для синхронизации оборотов двигателя и ведомого вала коробки передач при переключении на пониженную передачу. При выжиме сцепления и переключении передачи обороты двигателя снижаются, но при переходе на более низкую скорость ведомый вал вращается быстрее, чем вал двигателя.

Двойной выжим включает кратковременное отпускание педали сцепления с одновременным увеличением оборотов двигателя (перегазовка). Это повышает скорость вращения двигателя, приближая ее к оборотам ведомого вала КПП. Таким образом уменьшается разница частот вращения, что снижает нагрузку на синхронизаторы и обеспечивает более плавное зацепление шестерен.

Внутри КПП при этом происходит выравнивание скоростей вращения шестерен за счет работы синхронизаторов – они замедляют или ускоряют ведомую шестерню, позволяя зубьям входить в зацепление без ударов и износа. Перегазовка ускоряет ведомый вал, снижая момент передачи нагрузки через зубья шестерен и предотвращая пробуксовку.

Если перегазовка и двойной выжим выполнены корректно, переключение происходит без резких рывков и снижает износ механических элементов КПП. Ошибки в исполнении могут привести к «трещанию» коробки и ускоренному износу шестерен и синхронизаторов.

Рекомендуется при переключении на пониженную передачу следить за оборотами двигателя и плавно выполнять двойной выжим, не допуская резких скачков и чрезмерного увеличения оборотов, чтобы обеспечить долговечность КПП и комфорт управления.

Вопрос-ответ:

Как устроена механическая коробка передач КамАЗ и какие элементы в ней отвечают за переключение передач?

Коробка передач КамАЗ — это механическое устройство, передающее крутящий момент от двигателя к колесам с разными передаточными числами. В её составе — вал первичный, вал вторичный, шестерни разных размеров и синхронизаторы. Переключение происходит за счёт движения вилок, которые сдвигают шестерни или муфты сцепления по валам, обеспечивая зацепление нужной передачи. Синхронизаторы выравнивают скорость вращения шестерен для плавного включения передач без ударов и заеданий.

Почему при неправильном переключении передач в КамАЗе появляется характерный гул и стуки в коробке?

Гул и стуки возникают, когда передачи переключаются без согласования скоростей валов, то есть без правильной работы синхронизаторов. Если водитель резко включает передачу без выжима сцепления или без двойного выжима газа, зубья шестерен сталкиваются с разной скоростью, что вызывает шум и ускоренный износ деталей. Часто проблемы возникают из-за износа или повреждения синхронизаторов, а также недостатка смазки внутри коробки.

Как работает делитель передач в коробке КамАЗ и зачем он нужен?

Делитель — это дополнительный механизм, позволяющий удваивать количество передаточных чисел. Он расположен между основными валами коробки и переключается с помощью рычага или пневматического привода. Делитель делит каждую основную передачу на две — низкую и высокую, что даёт больший диапазон скоростей и позволяет оптимально выбирать передачу для разных условий движения, например, при нагрузках или на подъёмах.

Что происходит внутри коробки КамАЗ при перегазовке и двойном выжиме сцепления?

При двойном выжиме сцепления и перегазовке двигатель кратковременно увеличивает обороты, чтобы повысить скорость вращения первичного вала коробки. Это помогает синхронизаторам быстрее выровнять скорость шестерен, снижая нагрузки и предотвращая удары при переключении. Внутри коробки происходит ускоренное ускорение вращения промежуточных элементов, что облегчает плавное и точное включение следующей передачи.

В каких случаях требуется замена масла в коробке передач КамАЗ и какое масло лучше использовать?

Замена масла в коробке передач КамАЗ рекомендуется проводить согласно регламенту, обычно после 40-50 тысяч километров пробега. Масло теряет свои свойства из-за нагрева, загрязнений и механического износа. Для КамАЗа важно использовать трансмиссионное масло с необходимой вязкостью и допусками производителя, чаще это специальные масла для механических коробок с высоким уровнем защиты от износа и окисления. Неправильный выбор или редкая замена масла сокращают срок службы КПП и ухудшают переключение.

Как коробка передач КамАЗ обеспечивает передачу разных скоростей и нагрузок на колеса?

Коробка передач КамАЗ использует набор зубчатых колес с разным числом зубьев, которые включаются последовательно, изменяя передаточное отношение. При переключении происходит задействование определенной пары шестерен, что меняет скорость вращения и крутящий момент, передаваемые на ведущие колеса. Такая конструкция позволяет двигателю работать в оптимальном режиме на разных скоростях и условиях нагрузки.

Почему в коробке КамАЗ применяется делитель передач и как он влияет на работу КПП?

Делитель передач — это дополнительный механизм, который разделяет каждую основную передачу на две ступени: низкую и высокую. Это удваивает количество возможных передаточных чисел, что улучшает адаптацию к разным дорожным условиям. При переключении делителя меняется коэффициент передачи, позволяя выбрать либо более мощный режим для тяжелой работы, либо более экономичный для движения по шоссе. Такой подход повышает универсальность и функциональность коробки.
