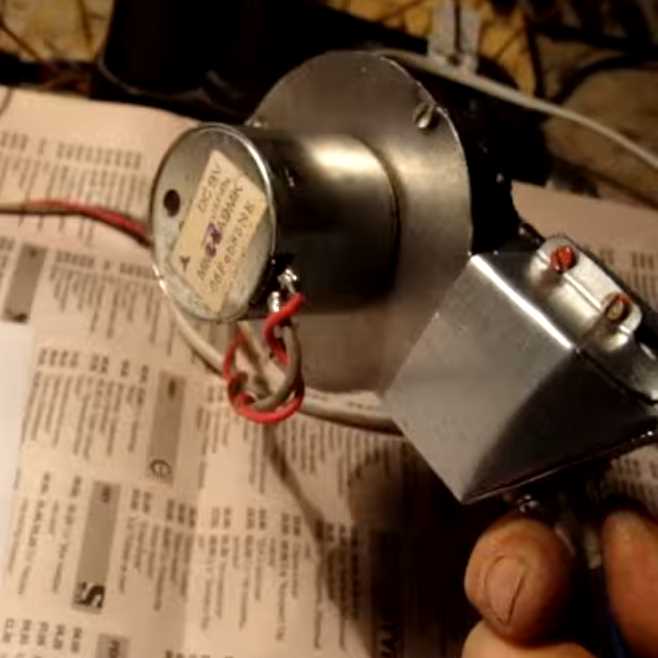

Паяльный фен – инструмент для точечного прогрева электронных компонентов, особенно SMD-элементов. Его использование критично при ремонте и монтаже современной электроники. Готовые решения часто стоят дорого, тогда как самодельная конструкция позволяет добиться аналогичного функционала при минимальных затратах. Самостоятельная сборка также даёт полный контроль над параметрами: температурой, потоком воздуха и эргономикой корпуса.
Оптимальная сборка включает нагревательный элемент типа керамического ТЭНа мощностью 800–1000 Вт, термостойкий корпус из металла или жаропрочного пластика, турбину на 12–24 В с контролем оборотов и блок управления на микроконтроллере или термостате. Рекомендуется использовать термопару типа K с цифровым дисплеем для точного контроля температуры. Напряжение питания выбирается в зависимости от доступных источников: наиболее удобен блок на 24 В с током от 5 А.
Важным элементом конструкции является система охлаждения. После выключения нагрева вентилятор должен продолжать работу до понижения температуры ниже 100 °C. Это продлевает срок службы нагревателя и предотвращает термическое повреждение корпуса. Платы управления удобно собирать на базе Arduino Nano или аналогичного микроконтроллера с возможностью регулировки мощности и установки температурных профилей.
Рекомендуется предусмотреть крепление для сменных насадок диаметром от 2 до 10 мм. Это обеспечивает гибкость при пайке компонентов различного размера и плотности размещения. Все провода внутри корпуса следует зафиксировать термостойкими стяжками и изолировать термоусадкой. Для безопасности обязательно наличие термопредохранителя, размыкающего цепь при перегреве свыше 400 °C.
Выбор типа нагревательного элемента для самодельного фена
От типа нагревательного элемента напрямую зависят мощность, стабильность температуры и ресурс самодельного фена. Для компактных термовоздушных станций используются нагреватели с малой тепловой инерцией и возможностью работы при высоких температурах. Рассмотрим три наиболее подходящих варианта.
- Спираль из нихрома – простой и доступный вариант. Нихром выдерживает температуры до 1200 °C, но требует керамической изоляции и надежного крепления внутри сопла. При монтаже важно избегать контакта витков, иначе возникнет перегрев и выход из строя.
- Керамические нагреватели (PTC-элементы) – саморегулируемые и безопасные. Их сопротивление растёт с температурой, поэтому они не требуют сложного контроля. Однако их мощность ограничена (обычно до 200–300 Вт), что делает их пригодными для маломощных фенов.
- Хромель-алюмелевые сплавы в трубчатых ТЭНах – индустриальный вариант с высокой надёжностью. Подходят для стационарных систем, но требуют массивного корпуса и хорошего охлаждения. Используются реже из-за габаритов и сложности интеграции.
Для портативных конструкций на базе компьютерных вентиляторов рекомендуется использовать нихромовую спираль мощностью 300–500 Вт с фарфоровым или стеклотекстолитовым изолятором. Такая комбинация обеспечивает быстрый нагрев и совместимость с импровизированным корпусом.
При выборе необходимо учитывать площадь воздушного канала, питание (12 В, 24 В или 220 В), а также наличие системы регулировки температуры. Для автономных систем предпочтительны спирали с питанием от импульсных блоков, с термопарой для обратной связи.

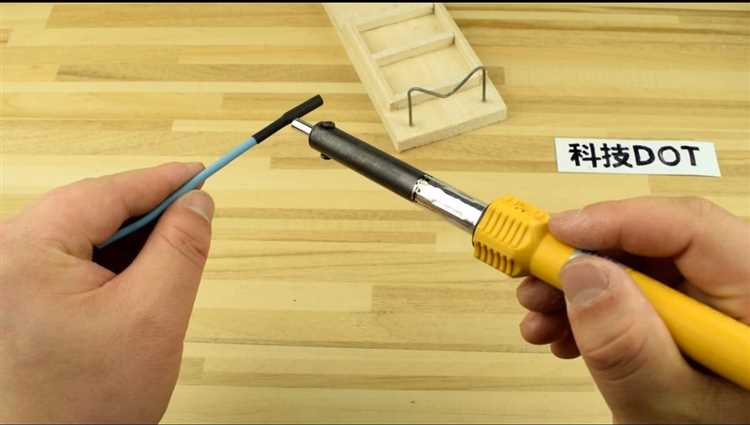

Подходящие вентиляторы: модели, напряжение, производительность
Для самодельного паяльного фена подходят два типа вентиляторов: осевые (обычно используются в корпусах ПК) и турбинные (тип «blower»). Турбинные предпочтительнее, поскольку обеспечивают стабильное давление воздуха на выходе, необходимое для равномерного прогрева паяльной зоны.
Рекомендуемые модели: турбинный вентилятор 5015 12V (например, GDSTIME GDB5015) с производительностью около 6–9 CFM и давлением 5–12 мм вод. ст. Осевые вентиляторы типа 4010 малопригодны из-за недостаточного давления, даже при высокой скорости вращения.
Напряжение питания: оптимально использовать вентиляторы на 12 В, так как они широко доступны и совместимы с большинством схем питания. При использовании контроллера на базе Arduino или аналогичного, допустимо применение вентиляторов на 5 В, но производительность может быть ограничена.
Производительность: целевое значение воздушного потока – от 5 до 10 CFM. Этого достаточно для расплавления припоя без перегрева компонентов. Важно учитывать статическое давление – чем оно выше, тем эффективнее воздух будет проходить через узкое сопло фена.
Для регулировки скорости желательно использовать ШИМ-контроллер. Это позволит точно настраивать поток воздуха под конкретные задачи: от демонтажа микросхем до пайки мелких SMD-элементов.
Схема подключения компонентов: питание, управление, защита
Для питания самодельного паяльного фена используется источник постоянного напряжения 12–24 В, в зависимости от применяемого вентилятора и нагревательного элемента. При использовании нагревателя на 24 В мощностью 100–150 Вт требуется блок питания с выходным током не менее 6–7 А. Важно предусмотреть отдельные линии питания для вентилятора и нагревателя, чтобы исключить просадки напряжения при старте.
Управление нагревом реализуется через ШИМ-регулятор или термоконтроллер. Для ШИМ используется модуль на базе MOSFET-транзистора (например, IRFZ44N), который устанавливается на радиатор и подключается к минусовой линии нагревателя. Управляющий сигнал поступает с потенциометра или микроконтроллера. При использовании термоконтроллера типа W1209 или аналогов, он управляет реле или транзистором, включая и отключая питание нагревателя по сигналу с термодатчика.
Вентилятор подключается через понижающий модуль DC-DC, если его номинальное напряжение ниже напряжения основного источника питания. Регулировка оборотов вентилятора возможна с помощью линейного регулятора или стабилизатора с ручной настройкой выходного напряжения (например, LM317 или модуль на базе XL4015).
Для защиты рекомендуется установка плавкого предохранителя по входу (по току 10–15% выше рабочего). Дополнительно устанавливается диод Шоттки (например, 1N5822) между плюсом питания и нагрузкой для защиты от обратной полярности. Также желательно использовать варистор и TVS-диод на входе для защиты от скачков напряжения.
Все соединения выполняются проводами сечением не менее 1.5 мм² для цепей нагревателя и 0.5–0.75 мм² для вентилятора. Контакты нагревателя фиксируются через клеммы или пайку с термостойкой изоляцией. При разводке важно исключить пересечения силовых и сигнальных линий для минимизации помех и риска перегрева.
Изготовление корпуса из доступных материалов
Для корпуса самодельного паяльного фена подойдут жаростойкие и механически прочные материалы, устойчивые к локальному нагреву до 300–400 °C. На практике часто используют корпус от старого фена, корпуса промышленных фенов 12 В, а также пластиковые трубы из ПВХ с толщиной стенки от 3 мм и диаметром 40–50 мм.
Если используется ПВХ-труба, участок возле нагревателя необходимо термоизолировать изнутри стеклотканью или асбестовым шнуром. Это предотвратит плавление пластика от остаточного тепла. Участок трубы, в который вставляется нагревательный элемент, фиксируется металлическим фланцем или шайбой, закреплённой термостойким клеем (например, JB Weld).
Рукоятка корпуса может быть выполнена из трубы меньшего диаметра – 25–30 мм. Внутри размещается питание, плата управления или провода от блока питания. Для повышения безопасности и удобства удержания желательно обмотать рукоятку термоусадочной трубкой с противоскользящим покрытием.
В передней части корпуса требуется предусмотреть место для установки сопла. Можно использовать металлическую трубку из нержавеющей стали длиной 50–80 мм и диаметром 6–8 мм. Она фиксируется в корпусе винтом или зажимным кольцом. С внутренней стороны важно предусмотреть теплоизоляционную прокладку для защиты пластикового корпуса.
Снизу корпуса целесообразно предусмотреть вентиляционные отверстия диаметром 4–6 мм для отвода нагретого воздуха и охлаждения внутренней электроники. Отверстия располагаются ближе к основанию, чтобы не снижать эффективность воздушного потока на выходе.
Для подключения сетевого кабеля или разъёма питания используется стандартный кабельный ввод PG7 или PG9. Он устанавливается в задней части рукоятки и фиксирует провод от вытягивания. Если используется внешний блок питания, кабель внутри корпуса не должен перегреваться – для этого укладывается в термостойкой гофре или силиконовой изоляции.
Способы регулировки температуры и воздушного потока
Для точной работы самодельного паяльного фена необходимо реализовать возможность регулировки температуры нагрева и скорости воздушного потока. Это повышает безопасность использования и позволяет адаптировать инструмент под разные задачи – от демонтажа микросхем до пайки мелких компонентов.
- Регулировка температуры через ШИМ-контроллер: Использование широтно-импульсной модуляции позволяет управлять мощностью, подаваемой на нагревательный элемент. На практике применяется модуль на базе таймера NE555 или специализированный ШИМ-контроллер. Настройка осуществляется потенциометром, подключённым к управляющему входу.
- Термостат с датчиком температуры: Для автоматического поддержания заданной температуры удобно использовать термопару типа K и контроллер, например, на базе Arduino или модуль W1209. При достижении целевого значения контроллер уменьшает подачу питания на нагреватель или отключает его.
- Регулировка воздушного потока через ШИМ-модуль вентилятора: Если используется вентилятор на 12 В или 24 В, скорость можно регулировать через отдельный ШИМ-драйвер (например, модуль с IRFZ44N и потенциометром). Это обеспечивает плавную настройку без скачков.
- Аппаратная кнопочная регулировка: Возможна реализация цифрового управления температурой и потоком с помощью энкодера или кнопок, подключённых к микроконтроллеру. Значения отображаются на дисплее, например, OLED или LCD 1602.
Следует учитывать, что прямая регулировка мощности нагревателя без обратной связи по температуре может привести к его перегреву. Для надёжности рекомендуется использовать хотя бы простейшую термозащиту – термопредохранитель или термореле с фиксацией.
Комбинирование плавной регулировки потока воздуха и точного контроля температуры позволяет добиться стабильной и безопасной работы самодельного фена при пайке компонентов различной чувствительности.
Питание устройства: выбор блока питания и его параметры
Первое, на что стоит обратить внимание, это номинальное напряжение. Для большинства самодельных паяльных фенов подходит блок питания с выходным напряжением 12–24 В. Выбор зависит от мощности элементов устройства, таких как нагреватель и вентилятор. Важно учитывать, что использование напряжения, превышающего рекомендованное для конкретных компонентов, может привести к перегреву или выходу устройства из строя.
Мощность блока питания должна быть рассчитана с запасом. Для паяльных фенов средней мощности потребуется блок питания мощностью от 100 до 300 Вт. При этом следует учитывать пиковые значения тока, особенно при включении устройства или изменении настроек. Рекомендуется выбирать блок питания с запасом мощности минимум 20% от потребляемой мощности устройства.
Ток, который блок питания должен обеспечивать, также критичен для корректной работы устройства. Для паяльных фенов с мощностью около 150 Вт потребуется блок питания, способный обеспечить ток в пределах 10–12 А на выходе. Пониженный ток может привести к нестабильной работе нагревателя или вентилятора, что ухудшит эффективность процесса пайки.
Также стоит обратить внимание на тип блока питания. Наиболее оптимальным вариантом для самодельных паяльных фенов является использование импульсных источников питания. Они компактны, более энергоэффективны и позволяют достигать стабильных показателей при работе с переменным и постоянным напряжением.
Наконец, следует предусмотреть защиту блока питания от коротких замыканий, перегрузок и перегрева. Это поможет избежать возможных повреждений компонентов устройства в случае непредвиденных ситуаций.
Монтаж компонентов внутри корпуса и организация охлаждения
При монтаже компонентов важно тщательно учитывать их размещение, чтобы обеспечить эффективную работу устройства и безопасность. Начните с установки нагревательного элемента. Он должен располагаться в центре корпуса, что обеспечит равномерный прогрев воздушного потока. Для крепления используйте термостойкие крепежи, которые не подвержены деформации при высоких температурах.
Следующим этапом будет установка вентилятора. Он должен быть направлен на нагреватель, чтобы эффективно охлаждать его и предотвращать перегрев. Убедитесь, что вентилятор установлен в надежном месте, не перекрывая воздухозаборник. Для предотвращения нагрева вентилятора и его повреждения, используйте дополнительные теплоотводы, которые можно прикрепить к его корпусу.
При размещении блока питания избегайте прямого контакта с горячими частями устройства. Его лучше установить в нижней части корпуса, подальше от источников тепла. Для защиты блока питания от перегрева используйте радиаторы или пассивное охлаждение в виде дополнительных отверстий для вентиляции.
Чтобы обеспечить стабильное охлаждение, обязательно установите систему активного вентиляционного охлаждения. Это можно сделать, установив дополнительный вентилятор на выходе горячего воздуха. Разместите его таким образом, чтобы он удалял воздух из корпуса, не создавая обратно направленных потоков, которые могут ухудшить охлаждение.
Не забывайте о защите от коротких замыканий и перегрева. Используйте термопредохранители и защитные схемы, чтобы предотвратить выход устройства из строя при возможных неполадках в системе охлаждения.
Проверка работы и устранение возможных неисправностей
После завершения сборки паяльного фена необходимо тщательно проверить его функциональность, чтобы убедиться в правильности работы всех компонентов. Начните с визуального осмотра устройства, чтобы убедиться, что все элементы установлены на своих местах, а соединения проводов надежно закреплены.
Первым шагом в проверке является включение устройства и тестирование работы вентилятора. Если вентилятор не запускается, проверьте подключение проводов к мотору и целостность предохранителей. Если все в порядке, но вентилятор не работает, возможно, проблема в самом моторе или в неисправности цепи питания.
Далее проверяется нагревательный элемент. При включении устройства он должен начать нагреваться. Если температура не повышается, вероятной причиной может быть обрыв цепи или неисправность терморегулятора. Для диагностики можно использовать мультиметр для проверки сопротивления нагревателя. Также стоит убедиться, что термодатчик подключен правильно и функционирует.
Особое внимание стоит уделить регулировке температуры. Если фена не удается точно регулировать температуру, необходимо проверить настройки термостата и термодатчика. В некоторых случаях замена терморегулятора или его калибровка может решить проблему.
Если при включении устройства наблюдается перегрев, возможно, не работает система охлаждения. Проверьте работу вентилятора, а также наличие засоров в воздухозаборниках. Также убедитесь, что корпус фена достаточно вентрируемый, чтобы избежать перегрева внутренних компонентов.
Если фен не выключается, даже когда термостат достиг нужной температуры, проблема может крыться в неисправности переключателя или термостатической системы. Для устранения неисправности следует проверить контакты и состояние этих компонентов.
Регулярное обслуживание паяльного фена включает чистку вентиляционных отверстий и проверку работы термостатов. Для продления срока службы устройства рекомендуется проверять компоненты после каждого использования.
Вопрос-ответ:
Как правильно выбрать блок питания для самодельного паяльного фена?
Выбор блока питания для паяльного фена зависит от мощности устройства и необходимых параметров. Рекомендуется использовать блок питания с выходным напряжением от 12 до 24 В и мощностью, соответствующей потребляемой мощности паяльного фена, обычно от 30 до 60 Вт. Важно, чтобы блок питания был стабилизированным для обеспечения стабильной работы устройства.
Какие материалы лучше использовать для корпуса самодельного паяльного фена?
Для корпуса паяльного фена подходят различные материалы, такие как пластик, металл или композитные материалы. Пластик легче в обработке и дешевле, но менее термостойкий. Металл обеспечивает лучшую теплоизоляцию и долговечность, однако он тяжелее и может быть сложнее в обработке. Если вы хотите создать легкий и долговечный корпус, можно использовать термостойкие пластиковые материалы с армированием.
Как организовать охлаждение для паяльного фена?
Охлаждение паяльного фена можно организовать с помощью встроенного вентилятора, который будет отводить горячий воздух от нагревателя и предотвращать перегрев устройства. Для эффективного охлаждения важно правильно разместить вентилятор внутри корпуса, чтобы он не блокировался другими компонентами. Также стоит обратить внимание на использование термостойких материалов и размещение вентиляционных отверстий для улучшения воздушного потока.
Как регулировать температуру паяльного фена?
Для регулировки температуры паяльного фена можно использовать термостат, который будет контролировать мощность нагрева в зависимости от выбранной температуры. Также можно применить электронный регулятор температуры с датчиком, который позволяет точно настраивать температурный режим. Важно учесть, что для стабилизации температуры потребуется качественная система управления и точные компоненты.
Что нужно учитывать при выборе вентилятора для паяльного фена?
При выборе вентилятора важно учитывать его производительность, тип питания и размер. Вентилятор должен иметь достаточную мощность, чтобы эффективно охлаждать паяльный фен, при этом не создавая лишнего шума. Рекомендуется выбирать вентиляторы с регулировкой скорости для возможности оптимальной настройки воздушного потока. Также следует обратить внимание на напряжение вентилятора, которое должно соответствовать источнику питания устройства.
