Разборка отопителя на BMW E36 требует точного понимания конструкции панели приборов и принципа соединения компонентов системы отопления. Печь расположена под центральной частью торпеды и крепится в нескольких точках, доступ к которым возможен только после частичного демонтажа салонных элементов.
Перед началом работ необходимо отключить минусовую клемму аккумулятора и слить охлаждающую жидкость. Для этого откройте сливной кран на радиаторе или открутите нижний патрубок. После слива тосола следует отсоединить оба шланга отопителя, которые проходят через перегородку моторного отсека и подключены к печке изнутри.
Чтобы добраться до корпуса отопителя, потребуется снять бардачок, центральную консоль, декоративные накладки и весь блок управления климатом. Крепёжные винты, удерживающие корпус печки, расположены под нижней частью панели. Некоторые из них доступны только при опущенной рулевой колонке. Дополнительно может потребоваться извлечение воздуховодов и проводки, идущей к заслонкам и моторчику вентилятора.
Корпус печки извлекается целиком, после чего можно заменить радиатор отопителя или устранить неисправности заслонок. Установка выполняется в обратной последовательности. При этом необходимо следить за герметичностью соединений патрубков и корректным подключением тросиков управления.
Подготовка автомобиля и отключение аккумулятора
Перед началом демонтажа отопителя необходимо обеспечить доступ к рабочей зоне и исключить риск короткого замыкания. Для этого автомобиль устанавливается на ровную поверхность с затянутым стояночным тормозом. Желательно зафиксировать задние колёса противооткатными упорами.
Далее открывается капот и отсоединяется клемма «минус» с аккумуляторной батареи. Используется ключ на 10 мм. После снятия клеммы необходимо изолировать её от контакта с кузовом и другими металлическими элементами. Это исключит случайное восстановление цепи при случайном сдвиге провода.
Если батарея расположена в багажном отсеке (как у некоторых моделей E36), предварительно снимается обшивка боковой стенки. Рекомендуется подождать не менее 10 минут после отключения аккумулятора – это позволяет системам автомобиля полностью обесточиться, включая блоки управления подушками безопасности, если они установлены.
Также необходимо убрать мелкие предметы из салона и снять коврики перед передними сиденьями. Это обеспечит свободный доступ к центральной консоли и нижней части панели, где крепится корпус печки.

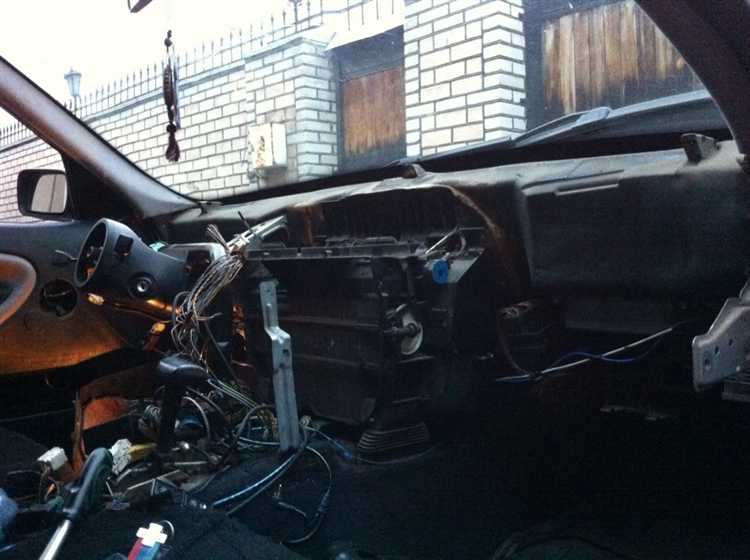

Снятие бардачка и центральной консоли
Для доступа к отопителю необходимо демонтировать бардачок. Откройте его и открутите винты по периметру: два в верхней части, один справа сбоку и три снизу. Аккуратно потяните корпус бардачка на себя, освободите фиксаторы и отключите штекер подсветки, если он предусмотрен. Бардачок извлекается целиком.
Центральная консоль фиксируется винтами у основания и в районе пепельницы. Сначала снимите кожух рычага переключения передач, поддев его снизу пластиковым инструментом. Открутите саморезы, скрытые под пепельницей, и снимите пепельницу. Далее – освободите крепления консоли с боков и в задней части, возле ручника. Перед снятием разъедините разъёмы кнопок, при наличии (например, обогрев заднего стекла или аварийной сигнализации).
После этого можно извлечь центральную консоль, потянув её вверх и назад, с учётом конфигурации рычага КПП. Если автомобиль оборудован кондиционером, следите за прокладками воздуховодов, чтобы не повредить их при демонтаже.
Демонтаж воздуховодов и кожуха печки
После снятия центральной консоли и бардачка необходимо освободить доступ к воздуховодам и кожуху отопителя. Для этого потребуется аккуратность, чтобы не повредить пластиковые элементы и не нарушить герметичность соединений.
- Снимите центральные воздуховоды, идущие к дефлекторам панели. Они удерживаются пластиковыми защёлками. Подденьте защёлки тонкой пластиковой лопаткой и аккуратно вытяните воздуховоды из посадочных гнёзд.
- Отсоедините боковые воздуховоды, направляющие поток к дверным стойкам. Они фиксируются с обратной стороны панели и требуют отсоединения с усилием, но без рывков.
- Убедитесь, что воздуховоды, проходящие к ногам пассажира и водителя, отсоединены. Часто они удерживаются на простых направляющих и легко снимаются вручную.
После удаления воздуховодов переходите к кожуху печки. Он представляет собой пластиковый корпус, закрывающий блок отопителя и испарителя (если установлен кондиционер).
- Открутите все винты крепления кожуха. Обычно используются саморезы под крестовую отвертку. Их количество варьируется от 6 до 10 в зависимости от комплектации автомобиля.
- Отсоедините проводку от датчиков температуры, если они установлены на корпусе. Обратите внимание на коннекторы – некоторые из них могут иметь фиксаторы, требующие нажатия сбоку.
- Снимите верхнюю крышку кожуха, поддев её по периметру. При залипании используйте пластиковый клин, чтобы избежать повреждений.
- Извлеките нижнюю часть кожуха, аккуратно обходя жгуты проводки и оставшиеся элементы панели. Не тяните – корпус может быть зажат между металлическими усилителями панели.
На этом этапе блок отопителя полностью открыт и доступен для дальнейшего демонтажа. Следите за тем, чтобы внутрь системы не попал мусор или мелкие детали – это может повлиять на работу вентилятора и заслонок после сборки.
Отключение патрубков и электропроводки отопителя
Перед началом работ необходимо полностью слить охлаждающую жидкость из системы. Для этого откройте крышку радиатора и используйте сливной кран на нижней части радиатора или отсоедините нижний патрубок. Убедитесь, что двигатель остыл.
Патрубки отопителя расположены со стороны моторного отсека и проходят к задней части моторного щита. Используйте пассатижи или съемник хомутов, чтобы ослабить зажимы на входном и выходном патрубках. Осторожно потяните за шланги, расшатывая их, если они прикипели. При необходимости можно аккуратно поддеть их плоской отверткой, избегая повреждения штуцеров на корпусе отопителя.
После снятия патрубков закройте их заглушками или полиэтиленовыми пакетами с резинками, чтобы избежать попадания грязи и подтекания остатков антифриза.
Электропроводка отопителя подключается через несколько разъемов, которые могут находиться как со стороны моторного отсека, так и под панелью. Отсоедините разъем вентилятора отопителя, разъемы управления заслонками (если есть), а также термодатчики. Все разъемы нужно снимать аккуратно, не тянув за провода. При наличии фиксаторов – нажимайте на них перед отсоединением.
После отключения проводки зафиксируйте свободные концы жгутов, чтобы не мешали при дальнейшем демонтаже печки. Проверьте, не осталось ли подключенных элементов – визуальный осмотр упрощает проверку. При необходимости сделайте фотографии расположения разъемов для последующей сборки.
Извлечение корпуса печки из моторного отсека

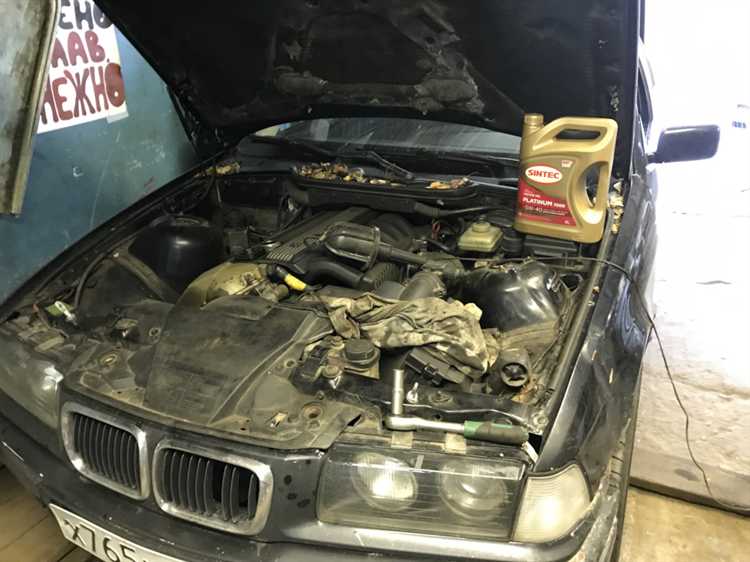

После отсоединения всех патрубков и разъёмов необходимо снять корпус печки через моторный отсек. Для доступа демонтируйте пластиковую накладку под дворниками и шумоизоляцию вдоль задней стенки моторного отсека. Крепления корпуса расположены по периметру – открутите все винты с головкой на 8 мм, включая скрытые болты в нижней части.
Корпус может быть дополнительно зафиксирован герметиком по стыку с кузовом. Аккуратно подденьте его пластиковым клином, чтобы избежать повреждений. Не тяните резко – внутри могут остаться неотсоединённые элементы, включая привод заслонок или тросик управления.
Извлекать корпус лучше вдвоём, особенно если установлен кондиционер: в этом случае пространство ограничено трубками и блоками. Двигайте корпус вверх и к себе, слегка покачивая, чтобы обойти элементы моторного отсека. Если корпус не выходит, проверьте, не осталась ли крепёжная гайка под блоком ABS или проводка, затянутая на клипсе.
После извлечения корпуса очистите посадочную площадку от грязи и остатков герметика. Осмотрите отверстия для патрубков и уплотнителей на наличие повреждений – они обеспечивают герметичность при установке новой или отремонтированной печки.
Проверка и возможная замена элементов системы отопления
Перед снятием печки необходимо проверить состояние ключевых компонентов системы отопления. В первую очередь оценивается целостность и отсутствие коррозии радиатора отопителя. Для этого снимите корпус печки и визуально осмотрите теплообменник на наличие протечек, трещин и ржавчины. При обнаружении следов охлаждающей жидкости или ржавых отложений радиатор подлежит замене.

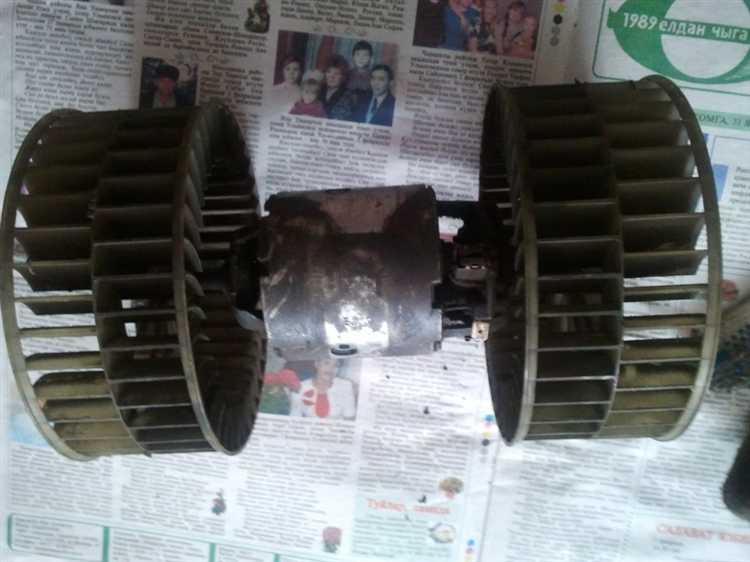

Следующий важный элемент – электровентилятор. Проверьте исправность мотора вентилятора, его способность раскручиваться без посторонних шумов и вибраций. Для теста подключите вентилятор напрямую к аккумулятору – если он не запускается или работает с перебоями, замените его.
Проверка заслонок и приводов управления необходима для корректного распределения воздушного потока. Проверьте свободное перемещение заслонок, отсутствие заклиниваний и повреждений тяг. При затрудненном ходе или поломке тяг замените соответствующие детали.
Электропроводка отопителя должна быть без повреждений и окислений. Осмотрите разъемы, проверьте наличие контакта мультиметром. При повреждениях или коррозии проводки замените или восстановите участки кабеля.
При необходимости замены радиатора, вентиляторов или приводов используйте только оригинальные или качественные аналоги, подходящие по модели BMW E36. После сборки системы обязательно проверьте герметичность и работоспособность отопителя, запустив двигатель и установив максимальный режим отопления.
Вопрос-ответ:
Какие инструменты понадобятся для снятия печки на BMW E36 своими руками?
Для снятия печки потребуются основные инструменты: крестовая и плоская отвертки, набор гаечных ключей, головки на 8 и 10 мм, а также трещотка с удлинителем. Дополнительно стоит подготовить емкость для слива охлаждающей жидкости и перчатки для защиты рук. Наличие набора Torx также может пригодиться для некоторых крепежных элементов.
Как правильно слить охлаждающую жидкость перед демонтажем печки на BMW E36?
Охлаждающую жидкость нужно слить из системы, чтобы избежать протечек при отсоединении патрубков печки. Обычно для этого открывают сливной кран радиатора или снимают нижний патрубок радиатора. Важно подставить емкость под слив и дождаться полного стекания, чтобы минимизировать попадание жидкости на детали салона и кузова.
Какие основные сложности могут возникнуть при снятии печки на BMW E36 своими руками?
Часто возникают трудности с доступом к креплениям корпуса печки из-за плотного расположения элементов под торпедой. Также патрубки системы отопления могут быть закисшими или туго сидеть, что усложняет их отсоединение. Иногда приходится снимать дополнительные элементы интерьера, чтобы освободить пространство. Требуется аккуратность, чтобы не повредить пластиковые детали и электропроводку.
Как проверить исправность печки после ее установки обратно в BMW E36?
После сборки системы отопления нужно залить охлаждающую жидкость и прокачать систему для удаления воздуха. Затем включают двигатель и дают ему прогреться до рабочей температуры, включая режим обогрева салона. Если воздух из дефлекторов нагревается быстро и равномерно, а утечек нет, печка функционирует нормально. При подозрениях на неисправность стоит проверить состояние патрубков и работу вентилятора.
