Как собрать бензонасос на ваз 2106

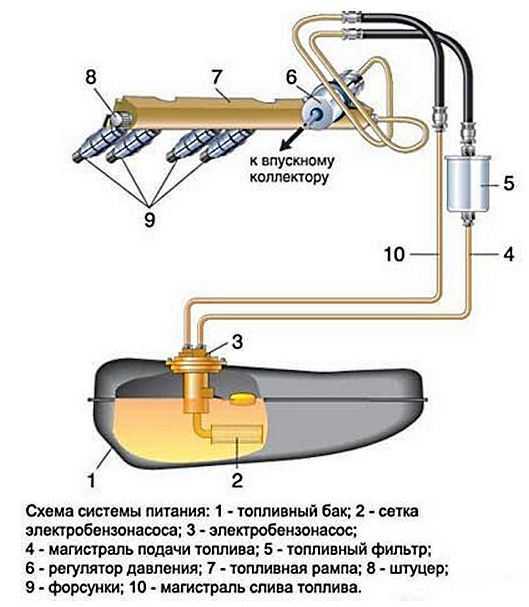

Бензонасос модели ВАЗ 2106 – это диафрагменный механический насос, установленный на корпусе привода распределительного вала. Он отвечает за подачу топлива из бака в карбюратор под давлением, необходимым для стабильной работы двигателя. Его устройство включает в себя корпус, диафрагму, возвратную пружину, толкатель, клапаны и крышку. Со временем детали изнашиваются, и возникает необходимость в полной разборке, замене элементов и повторной сборке устройства.

Перед началом сборки необходимо подготовить рабочее место и инструменты: плоские и крестовые отвертки, рожковые ключи на 10 и 13, ветошь и ёмкость для слива остатков топлива. Также потребуется ремкомплект для бензонасоса, включающий диафрагму, прокладки и клапаны. Все детали перед сборкой следует очистить от загрязнений, а поверхности – обезжирить.

Сборка начинается с установки диафрагмы и пружины в корпус насоса. Диафрагма должна быть расположена строго по центру и без перекосов. После этого закрепляется крышка с установленными клапанами – важно, чтобы резиновые седла плотно прилегали к посадочным местам. Затягивать винты необходимо равномерно по диагонали, избегая перекоса корпуса. Финальный этап – проверка герметичности: при нажатии на толкатель бензонасос должен создавать ощутимое сопротивление и не пропускать воздух.

Собранный насос перед установкой на двигатель рекомендуется вручную протестировать, прокачивая его топливом. При наличии даже минимальных утечек или слабого давления следует заменить соответствующий элемент. Только после успешного теста можно установить бензонасос обратно на двигатель, подключив топливопроводы и убедившись в правильности хода толкателя при вращении коленчатого вала.

Какие инструменты и детали понадобятся для сборки бензонасоса

Перед началом сборки бензонасоса для ВАЗ 2106 необходимо подготовить комплект деталей и набор инструментов. Отсутствие хотя бы одного элемента может затруднить процесс или сделать его невозможным.

• Корпус бензонасоса – основа, в которую устанавливаются остальные элементы.
• Мембрана – эластичная прокладка, обеспечивающая герметичность и работу диафрагменного механизма.
• Клапаны впускной и выпускной – регулируют движение топлива внутрь и наружу насосной камеры.
• Прокладки – устанавливаются между корпусными частями для предотвращения утечек.
• Рычаг привода – соединяется с кулачковым валом двигателя и приводит в действие мембрану.
• Пружины – возвращают мембрану и клапаны в исходное положение после хода.
• Крепёж – винты, шайбы, стопорные кольца и гайки, необходимые для фиксации деталей.

Для сборки потребуется следующий инструмент:

1. Крестовая и плоская отвертки – для установки и снятия винтов крепления корпуса и крышек.
2. Ключи на 10, 12 и 13 мм – используются для крепежа корпуса насоса к двигателю и сборки внутренних элементов.
3. Пинцет – облегчает установку мелких деталей, таких как клапаны и пружины.
4. Штангенциркуль – для контроля размеров посадочных мест и толщины прокладок.
5. Очиститель карбюратора или бензин – для промывки всех компонентов перед сборкой.

Все детали перед установкой следует тщательно осмотреть на наличие повреждений, а резиновые элементы – на потерю эластичности. Использование изношенных или несовместимых компонентов может привести к утечкам топлива и снижению производительности насоса.

Как разобрать старый бензонасос без повреждений

Перед разборкой демонтируй бензонасос с двигателя и тщательно очисти его от загрязнений. Работать следует в перчатках, чтобы исключить попадание топлива на кожу. Используй только ручной инструмент, чтобы избежать повреждений корпуса и деталей.

Сначала отверни четыре винта, стягивающих верхнюю и нижнюю части корпуса. Делай это крестовой отверткой, придерживая корпус, чтобы избежать перекоса. После снятия крышки аккуратно извлеки диафрагму. Если прокладка между частями корпуса прилипла, поддень её деревянной палочкой – не применяй металлические предметы, чтобы не поцарапать поверхности.

Далее открути крепёж рычага ручной подкачки. Не допускай перекоса оси – при необходимости используй пластиковую оправку и молоток с резиновым бойком. Извлекай детали по очереди, фиксируя порядок, в котором они стояли – для этого удобно делать фотографии на каждом этапе.

Шариковые клапаны снимай с особой осторожностью. Если они установлены на заводской посадке, не пытайся выдавить их силой. Лучше замени корпус, чем повредить посадочные места. Мембрану проверь на наличие трещин и потертостей, если цела – можно использовать повторно.

Все снятые детали разложи на чистую ветошь. Осмотри корпус на наличие трещин, особенно в районе каналов и мест крепления. Если после разборки не осталось повреждений и деталей с деформациями, насос пригоден для последующей сборки с заменой изношенных элементов.

Очистка и подготовка корпуса бензонасоса к сборке

Сначала корпус тщательно осматривается на наличие трещин, коррозии и износа посадочных поверхностей. Если корпус повреждён или деформирован, его использование недопустимо.

Для удаления загрязнений используется керосин или очиститель карбюратора. Корпус полностью погружается в раствор и вымачивается не менее 30 минут. Затем мягкой латунной щёткой очищаются внутренние каналы, особенно отверстия под клапаны и седла диафрагмы.

Отложения внутри каналов удаляются тонкой медной проволокой или ёршиком подходящего диаметра. Особое внимание уделяется участкам, где устанавливаются клапаны и прокладки – любые остатки грязи могут привести к нарушению герметичности и потере давления.

После механической очистки корпус промывается в горячей воде с добавлением нейтрального моющего средства, затем тщательно ополаскивается и просушивается сжатым воздухом. Оставшаяся влага может вызвать коррозию и деформации при сборке.

Поверхности прилегания клапанов и диафрагмы проверяются на плоскость. При необходимости их шлифуют вручную на стекле с мелкозернистой наждачной бумагой (зерно P800–P1000), без чрезмерного нажима.

Резьбовые соединения очищаются от старого герметика и ржавчины щеткой и нарезчиком подходящего диаметра. Резьба не должна иметь заусенцев или срывов, особенно в местах крепления верхней крышки и штуцеров.

Перед окончательной сборкой все элементы корпуса дополнительно обезжириваются ацетоном или спиртом, чтобы исключить попадание масла или пыли на уплотнительные поверхности.

Порядок установки мембраны, пружин и клапанов

Сборку начинается с установки нагнетающего и всасывающего клапанов в соответствующие гнезда корпуса. Клапаны должны плотно прилегать к посадочным местам. Перед установкой следует визуально убедиться в отсутствии загрязнений и повреждений на клапанах и в посадочных гнездах.

Каждый клапан фиксируется прижимной пластиной, которая закрепляется винтами. Затягивать винты необходимо равномерно, чтобы избежать перекоса и потери герметичности.

Затем устанавливается возвратная пружина толкателя. Она помещается в центральное углубление корпуса, после чего вставляется сам толкатель. Важно проследить, чтобы пружина не сместилась и осталась строго по центру.

На следующем этапе крепится основная мембрана. Её центр совмещается с выступом толкателя, затем надевается прижимной диск и фиксируется центральным винтом. При затяжке винта нельзя допускать перекоса мембраны, чтобы исключить утечку топлива при работе.

После этого устанавливаются малые пружины, отвечающие за работу мембраны. Они размещаются между корпусом и прижимным диском в предусмотренные для этого посадочные места.

Сборка завершается проверкой подвижности мембраны: при нажатии на толкатель она должна плавно прогибаться и возвращаться в исходное положение без заеданий. Наличие люфтов или неправильной фиксации недопустимо.

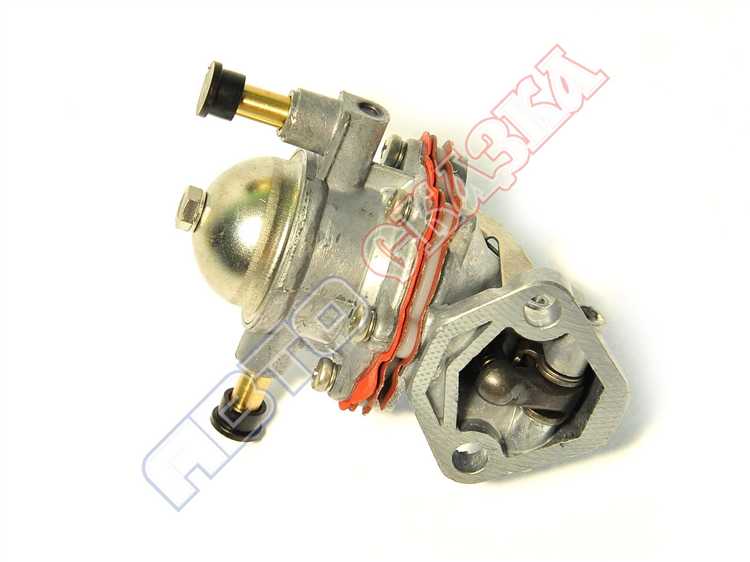

Как правильно собрать верхнюю часть бензонасоса

Сборка верхней части бензонасоса начинается с установки клапанного блока. Обе клапанные пластины должны быть чистыми, без следов износа, с чётко выраженными посадочными кромками. Перед установкой убедитесь, что клапаны не перепутаны: впускной и выпускной клапаны различаются направлением потока топлива.

1. Уложите клапаны в гнёзда на крышке, ориентируясь по технологическим вырезам.
2. Закрепите клапаны прижимной пластиной и винтами с мелкой резьбой. Затягивайте крест-накрест, без усилий, чтобы не деформировать крышку.
3. Проверьте герметичность: клапаны должны свободно открываться в одну сторону и полностью перекрывать обратный поток.

Следующий шаг – установка верхней мембраны. Она должна быть эластичной, без трещин и расслоений. Даже малейшее повреждение приведёт к потере давления.

1. Совместите отверстия мембраны с отверстиями крышки корпуса.
2. Установите промежуточную прижимную пластину, при этом следите, чтобы края мембраны не были защемлены.
3. Затяните винты равномерно по диагонали.

После установки мембраны монтируется крышка с рычагом привода. Перед этим смажьте ось рычага моторным маслом.

• Проверьте свободный ход рычага и его контакт с толкателем.
• Убедитесь, что возвратная пружина установлена корректно и создает достаточное сопротивление.

На завершающем этапе подключаются топливные патрубки: впускной и выпускной штуцеры должны быть плотно зажаты хомутами, чтобы исключить подсос воздуха. После сборки необходимо вручную прокачать насос, нажав на рычаг, и убедиться в стабильной подаче топлива.

Проверка герметичности и работоспособности после сборки

После сборки бензонасоса для ВАЗ 2106 необходимо провести контроль герметичности корпуса и функциональности узлов. Для проверки герметичности подготовьте емкость с чистым бензином и прозрачный шланг, подходящий по диаметру к патрубкам насоса.

Подсоедините шланг к выходному патрубку и погрузите его в емкость с бензином. Медленно прокручивайте рычаг насоса вручную, наблюдая за появлением пузырьков воздуха в бензине. Их отсутствие указывает на герметичность корпуса и клапанов. При обнаружении пузырьков тщательно осмотрите места стыков и прокладок, замените или доработайте уплотнители.

Далее проверяется работоспособность. Подключите насос к источнику питания 12 В (например, к аккумулятору) через амперметр и подайте бензин из подготовленной емкости. Замерьте силу тока и давление на выходе. Для ВАЗ 2106 рабочий ток должен находиться в пределах 0,5–1 А, а давление подачи – от 0,15 до 0,3 атм.

Если ток существенно выше нормы, проверьте на отсутствие заклинивания и правильность установки мембраны. Давление ниже требуемого указывает на проблемы с клапанами или загрязнения в каналах. В таком случае разберите и прочистите соответствующие детали.

Для оценки производительности можно зафиксировать время перекачивания определённого объема бензина (например, 1 литр). Нормальный бензонасос ВАЗ 2106 прокачивает около 15-20 литров в час, что соответствует 3-4 минутам на 1 литр. Значительное отклонение сигнализирует о неисправности.

Только после успешного прохождения всех перечисленных проверок можно считать бензонасос собранным и готовым к установке на автомобиль.

Вопрос-ответ:

Как правильно подготовить детали бензонасоса перед сборкой?

Перед сборкой необходимо тщательно очистить все детали от загрязнений и старого бензина. Особенно важно проверить состояние мембраны, клапанов и пружин — они должны быть целыми и эластичными. Корпус бензонасоса следует осмотреть на предмет трещин и загрязнений, при необходимости промыть его бензином или специальным очистителем. Рекомендуется заменить все изношенные уплотнители, чтобы избежать протечек после сборки.

Какие ошибки чаще всего допускают при установке мембраны и как их избежать?

Часто встречается неправильная ориентация мембраны, когда её устанавливают «вверх ногами», что приводит к нарушению герметичности и снижению производительности насоса. Мембрана должна точно совпадать с направляющими и клапанами, чтобы обеспечить свободное движение. Также пружины нельзя перекручивать или повреждать при установке. Чтобы избежать ошибок, перед сборкой внимательно изучите схему устройства бензонасоса и не применяйте чрезмерную силу при монтаже деталей.

Как проверить герметичность бензонасоса после сборки?

Самый простой способ — создать небольшое давление внутри корпуса насоса и проверить отсутствие подтеков. Для этого можно подсоединить шланг и аккуратно нагнетать воздух или бензин под низким давлением, внимательно осматривая все стыки и места установки мембраны и клапанов. Если заметны капли или слышно шипение, значит, уплотнение нарушено. В таком случае разберите насос, замените прокладки и повторите проверку. Также полезно протестировать насос на стенде или на машине, убедившись в стабильной подаче топлива без перебоев.

Нужны ли специальные инструменты для сборки бензонасоса ВАЗ 2106?

Специальных инструментов для сборки не требуется, но удобно иметь набор отверток с тонкими наконечниками, небольшие плоскогубцы и чистую ветошь. Для аккуратной установки мембраны и клапанов лучше использовать нейлоновые или пластиковые приспособления, чтобы не повредить детали. Если предстоит замена уплотнителей, пригодятся тонкий нож или скальпель для аккуратного снятия старых прокладок. В целом, важна аккуратность и внимательность, а не сложный инструмент.
