Камеры заднего вида являются важным элементом современной автомобильной безопасности и комфорта. Они позволяют контролировать пространство позади автомобиля, минимизируя риски столкновений и облегчая маневрирование. Существует несколько основных типов камер, различающихся по техническим характеристикам, способу установки и функционалу.
Проводные камеры – наиболее распространенный вариант. Их надежность обусловлена стабильным соединением, минимальной задержкой передачи изображения и низким уровнем помех. При выборе проводной камеры стоит обратить внимание на класс защиты от влаги и пыли – оптимально IP67 и выше для эксплуатации в любых погодных условиях.
Беспроводные камеры удобны в установке, так как не требуют прокладки кабеля от камеры к монитору. Однако они более уязвимы к помехам и могут иметь задержки в передаче сигнала. Для обеспечения надежной работы рекомендуется выбирать модели с частотой передачи 2,4 ГГц и возможностью автоматического переключения каналов.
Углы обзора камер варьируются от 120° до 180°. Камеры с широким углом позволяют захватить большую площадь, что критично для парковки в стесненных условиях и при движении задним ходом в городе. Однако чрезмерно широкий угол иногда приводит к искажению изображения, что требует дополнительной калибровки или использования программной коррекции.
Типы камер по способу установки и монтажу
Камеры заднего вида различаются по способу установки: врезные, накладные и интегрированные. Врезные камеры устанавливаются в специально подготовленное отверстие в бампере или корпусе автомобиля. Такой монтаж обеспечивает надежную фиксацию и минимальное воздействие на внешний вид машины, но требует профессиональной установки и точных замеров.
Накладные камеры монтируются на поверхность – чаще всего на крышку багажника или над номерным знаком. Они универсальны и подходят для большинства моделей авто, не требуя сложного демонтажа деталей. Однако накладные камеры более уязвимы к механическим повреждениям и воздействию внешних факторов.
Интегрированные камеры устанавливаются в конструкцию автомобиля производителем и обычно встроены в ручку багажника, зеркала или другие штатные элементы. Их преимущество – полная гармония с дизайном и высокая степень защиты, но самостоятельная установка и замена таких камер практически невозможны без специализированного оборудования.
При выборе типа монтажа важно учитывать габариты камеры, степень защиты (например, IP67 или выше), а также возможности подключения к электросети автомобиля. Врезные и интегрированные камеры обычно требуют скрытой проводки, что уменьшает риск повреждений и обеспечивает эстетичный вид. Накладные камеры проще в обслуживании и замене, но их проводка более открыта и требует дополнительной защиты.
Различия в технических характеристиках и разрешении изображения
Камеры заднего вида различаются по матрице: CMOS и CCD. CMOS-датчики обычно дешевле и потребляют меньше энергии, но уступают CCD в чувствительности и качеству цветопередачи. CCD-матрицы обеспечивают более четкое изображение при слабом освещении, что важно для ночной парковки.
Разрешение камер варьируется от 480p до 1080p и выше. Оптимальный выбор – минимум 720p, обеспечивающий четкость деталей на расстоянии до 2–3 метров. Камеры с разрешением 1080p подходят для автомобилей с большими парковочными зонами, где важна высокая детализация.
Угол обзора камеры напрямую влияет на качество обзора. Широкоугольные модели с углом 120°–170° позволяют охватить максимальную площадь за автомобилем, снижая «мертвые зоны». Однако чрезмерно широкий угол может создавать искажения по краям изображения.
Чувствительность к свету определяется показателем минимальной освещенности, измеряемой в люксах. Камеры с минимальной освещенностью 0,01 люкс работают при очень слабом свете, обеспечивая видимость даже в полной темноте с использованием ИК-подсветки.
Важна скорость обработки изображения – частота кадров (FPS). Для плавного отображения движущихся объектов рекомендуются камеры с частотой не менее 25 FPS. Модели с меньшей частотой могут создавать «размытые» кадры при маневрировании.
Наличие функций компенсации яркости (WDR, HDR) позволяет справляться с контрастным освещением, например, при ярком солнце или тени. Камеры с поддержкой WDR обеспечивают равномерную видимость всех элементов на экране.
Рекомендация: при выборе камеры заднего вида ориентируйтесь на разрешение не ниже 720p, наличие CCD-матрицы или продвинутого CMOS с низкой освещенностью, угол обзора около 130°–150°, поддержку WDR и частоту кадров не менее 25 FPS. Это обеспечит четкое и информативное изображение в разных условиях эксплуатации.

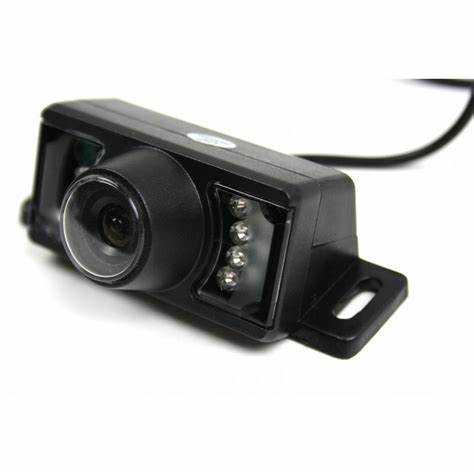

Особенности камер с проводным и беспроводным подключением
Камеры с проводным подключением обеспечивают стабильный сигнал благодаря физическому соединению через коаксиальный или витой кабель. Это минимизирует помехи и задержки изображения, что важно при движении в условиях сложной электромагнитной среды. В таких системах видеосигнал передаётся с минимальной компрессией, что сохраняет качество изображения. Однако установка требует прокладки кабелей, что усложняет монтаж и ограничивает варианты размещения камеры.
Беспроводные камеры передают видео через Wi-Fi или радиочастотные каналы, обеспечивая гибкость монтажа и возможность установки в труднодоступных местах без прокладки проводов. Однако беспроводные системы чувствительны к помехам от других устройств, что может привести к временному ухудшению качества картинки или задержкам в передаче. Зависимость от заряда встроенного аккумулятора или необходимости отдельного питания камеры также влияет на эксплуатацию и требует регулярного обслуживания.
Для выбора между проводным и беспроводным типом подключения следует учитывать специфику автомобиля и условия эксплуатации. Проводные камеры подходят для постоянных и высоконадежных систем с минимальными требованиями к мобильности. Беспроводные – оптимальный выбор при необходимости быстрого монтажа, временной установки или для транспортных средств с ограниченными возможностями прокладки кабелей.
Рекомендуется отдавать предпочтение камерам с поддержкой стандарта передачи видео высокой чёткости (HD) вне зависимости от типа подключения. Для беспроводных систем важна частота передачи не менее 5 ГГц, что снижает уровень помех и повышает стабильность сигнала. При монтаже проводных камер следует использовать экранированные кабели для защиты от внешних помех.
Камеры с функцией ночного видения: принципы работы и варианты
Камеры заднего вида с ночным видением обеспечивают видимость в условиях низкой освещённости за счёт специальных технологий. Основной принцип работы таких устройств – усиление доступного света или использование искусственного инфракрасного освещения.
Основные технологии ночного видения для автомобильных камер:
- ИК-подсветка (инфракрасная подсветка) – встроенные светодиоды излучают инфракрасный свет, невидимый для человеческого глаза, но воспринимаемый сенсором камеры. Позволяет видеть объекты на расстоянии до 5-10 метров без засветки изображения.
- Сенсоры с повышенной светочувствительностью (например, CMOS с технологией back-illuminated) – улучшают качество изображения при минимальном освещении без использования дополнительной подсветки.
- HDR (High Dynamic Range) – технология расширенного динамического диапазона помогает сохранять детали в тёмных и светлых участках кадра, полезна при встречных фарах или уличных фонарях.
Варианты камер с ночным видением различаются по характеристикам и способу интеграции:
- Камеры с ИК-подсветкой: оснащены массивом инфракрасных светодиодов вокруг объектива. Недостаток – ограниченный радиус действия и возможное засвечивание при близком расположении объектов.
- Технология Low Light: камеры, использующие крупные матрицы и специальные алгоритмы шумоподавления. Работают эффективно без подсветки, но при полном отсутствии света качество падает.
- Комбинированные модели: сочетают ИК-подсветку и улучшенные сенсоры, что обеспечивает стабильное изображение при различных условиях освещения.
- Тепловизионные камеры: встречаются редко и дорогостоящие. Обнаруживают тепловое излучение, что позволяет видеть объекты даже в полной темноте, но с низким разрешением и без цветового изображения.
Рекомендации при выборе камеры с ночным видением:
- Уточнять наличие и мощность ИК-подсветки, особенно если предполагается частая эксплуатация в условиях полной темноты.
- Обращать внимание на качество сенсора и наличие HDR – это улучшит видимость при сложных световых условиях.
- Убедиться в наличии защитного покрытия объектива от запотевания и загрязнений, что особенно важно при ночной эксплуатации.
- Проверять совместимость с монитором или мультимедийной системой автомобиля для корректного отображения изображения в ночном режиме.
Угол обзора камер и его влияние на обзор задней зоны
Угол обзора камеры заднего вида напрямую определяет ширину и глубину видимой области за автомобилем. Стандартные углы варьируются от 120° до 170°, причем более широкий угол обеспечивает охват боковых зон, уменьшая мертвые зоны по краям.
Камеры с углом обзора около 120° дают более узкое и детализированное изображение, что помогает точнее оценить расстояние до объектов прямо сзади, но при этом ограничивают обзор по бокам. Такие камеры подходят для автомобилей с хорошей обзорностью и парковкой в узких местах.
Камеры с углом от 150° и выше расширяют поле зрения, позволяя видеть приближающиеся с боков объекты и пешеходов. Однако из-за эффекта «рыбьего глаза» изображение может искажаться по краям, что требует привыкания водителя и влияет на точность оценки расстояний.
Для крупных внедорожников и грузовиков рекомендуются камеры с углом обзора от 160° до 170°, чтобы минимизировать слепые зоны при маневрах. В легковых автомобилях часто устанавливают камеры с углом 130°–140°, балансируя между обзором и детализацией.
Оптимальный угол обзора зависит от задач: для парковки лучше выбирать камеры с углом около 120°–140°, для общего обзора и движения задним ходом – 150°–170°. Некоторые системы комбинируют несколько камер с разными углами для полноценного контроля пространства.
Важно учитывать, что слишком широкий угол снижает четкость изображения и может создавать иллюзию расстояния, что требует дополнительной настройки и тренировки водителя для безопасного использования.

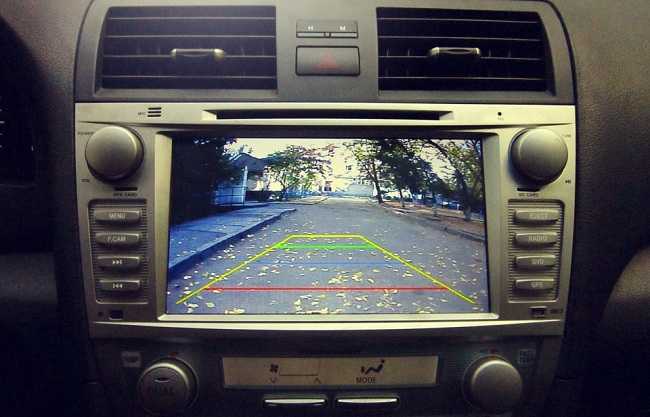

Встроенные вспомогательные линии и их настройка
Вспомогательные линии на камерах заднего вида служат для упрощения оценки расстояния до препятствий и точной парковки. Обычно линии представляют собой несколько параллельных или расходящихся полос, которые отображаются поверх видеоизображения.
Число и цвет линий зависят от модели камеры: стандартно встречаются три линии – красная, желтая и зеленая, обозначающие зоны опасности, предосторожности и безопасного расстояния соответственно. Их расположение и наклон формируются с учетом угла обзора и монтажа камеры.
Настройка линий включает корректировку положения по вертикали и горизонтали, а также изменение угла наклона. Это позволяет компенсировать особенности установки камеры и обеспечить соответствие линий реальному положению автомобиля на дороге.
Процедура настройки обычно осуществляется через меню мультимедийной системы автомобиля или с помощью специального программного обеспечения. Для точной настройки рекомендуется ориентироваться на измеренные расстояния до контрольных точек (например, до бордюра или стенки) и постепенно корректировать линии до совпадения с этими ориентирами.
Некоторые камеры позволяют отключать или изменять количество вспомогательных линий. При необходимости стоит выбирать вариант с минимальным набором, чтобы не загромождать изображение, особенно при парковке в сложных условиях.
Оптимальная настройка линий существенно повышает безопасность при движении задним ходом, снижая риск наезда на препятствия и улучшая визуальное восприятие пространства позади автомобиля.
Совместимость камер с разными типами мультимедийных систем
Современные камеры заднего вида делятся на аналого- и цифровые по способу передачи сигнала, что напрямую влияет на их совместимость с мультимедийными системами.
Аналоговые камеры используют видеосигнал формата CVBS с выходом на RCA-разъём. Они совместимы с большинством базовых и устаревших головных устройств, но качество изображения ограничено стандартным разрешением 480-720 линий.
Цифровые камеры подключаются через интерфейсы USB, HDMI или специализированные протоколы (например, LVDS) и обеспечивают высокое разрешение, вплоть до Full HD и выше. Для корректной работы требуется мультимедийная система с поддержкой соответствующего цифрового входа и программного декодирования сигнала.
Для современных штатных мультимедийных систем с Android или iOS популярна поддержка камер через интерфейс USB с протоколом UVC (USB Video Class). Камеры с поддержкой UVC не требуют установки драйверов и обеспечивают автоматическую интеграцию с приложениями видеовхода.
Беспроводные камеры заднего вида обычно передают сигнал через Wi-Fi или радиоканал. Их совместимость зависит от наличия соответствующего приёмника, встроенного в мультимедийную систему или в отдельный модуль. Применение таких камер требует проверки поддерживаемых стандартов связи и частот.
Некоторые камеры оснащены функцией подключения через CAN-шину автомобиля, что обеспечивает интеграцию с системами управления и отображение динамических вспомогательных линий. Однако такие решения ограничены определёнными марками и моделями мультимедийных систем.
Для корректной работы камеры и мультимедийной системы важна также поддержка разрешения видео и частоты кадров. Несоответствие параметров приводит к искажениям изображения или отсутствию сигнала.
Рекомендуется перед покупкой камеры изучить технические характеристики мультимедийного устройства, уточнить поддерживаемые типы видеовходов и форматы сигнала. При необходимости использовать специализированные адаптеры и модули, обеспечивающие совместимость.
Особенности выбора камеры для разных моделей и типов автомобилей
Выбор камеры заднего вида зависит от конструкции автомобиля, его размеров и особенностей монтажа. Для легковых автомобилей с небольшим багажником оптимальны компактные камеры с узким креплением, которые легко интегрируются в ручку двери или номерной знак.
Для внедорожников и кроссоверов важен широкий угол обзора (от 140° до 170°) для покрытия большей задней зоны, учитывая большие габариты. Рекомендуются камеры с повышенной влагозащитой (стандарт не ниже IP67) и устойчивостью к вибрациям.
Грузовые автомобили и фургоны требуют камер с увеличенным разрешением (минимум 720p), а также с возможностью подключения к более сложным мультимедийным системам. Желательна поддержка дополнительных функций, таких как температурный датчик и ночное видение с ИК-подсветкой для эксплуатации в сложных условиях.
- Для спортивных автомобилей с низкой посадкой подходят камеры с низким профилем и минимальными выступающими элементами.
- Автомобили с фаркопом требуют камер, устанавливаемых либо выше фаркопа, либо с возможностью сдвига изображения, чтобы избежать его перекрытия.
- Электромобили с большой панорамной крышкой выгодно оснащать камерами с функцией коррекции искажения и высокой цветопередачей для улучшенной видимости в сложных условиях.
Тип подключения камеры (проводное или беспроводное) выбирается с учетом доступности штатных разъемов и наличия мультимедийной системы с поддержкой соответствующего интерфейса. Для современных моделей с цифровыми шинами CAN или MOST актуальны камеры с совместимостью под эти стандарты.
Оптимальный выбор камеры учитывает также тип крепления: универсальные накладные подходят для большинства моделей, встроенные – для авто с заводской подготовкой под камеру, а специальные – для конкретных марок и моделей, обеспечивая точную интеграцию и минимальное вмешательство в конструкцию.
Вопрос-ответ:
Какие типы камер заднего вида чаще всего используются в легковых автомобилях и чем они отличаются?
Для легковых автомобилей популярны несколько видов камер заднего вида: врезные, накладные и встроенные в элементы кузова, например, в номерной знак или крышку багажника. Врезные камеры монтируются в специальные отверстия и обеспечивают чистый обзор, но требуют точной установки. Накладные крепятся снаружи и более универсальны, однако могут выделяться внешне. Камеры в элементы кузова незаметны, но сложнее монтируются. Кроме того, различается угол обзора и разрешение, что влияет на качество изображения и комфорт при парковке.
Как влияет угол обзора камеры на безопасность и удобство парковки?
Угол обзора определяет, какую часть пространства за автомобилем камера захватывает. Широкий угол (до 170 градусов) помогает видеть больше препятствий по бокам, что снижает риск наезда на объекты вне прямой линии заднего движения. Однако слишком широкий угол может искажать изображение, что затрудняет точное определение расстояния. Камеры с углом обзора около 120-140 градусов обеспечивают более реалистичную картинку, удобную для оценки расстояния при маневрировании. Оптимальный выбор зависит от особенностей автомобиля и условий эксплуатации.
В чем преимущество камер с проводным подключением по сравнению с беспроводными моделями?
Проводные камеры обеспечивают более стабильную передачу изображения без задержек и помех, что критично при парковке в сложных условиях. Они не зависят от качества беспроводного сигнала и не подвержены интерференции от других устройств. С другой стороны, установка проводных систем требует прокладки кабелей, что усложняет монтаж и увеличивает время установки. Беспроводные камеры проще установить и переместить, но иногда могут страдать от помех или прерываний сигнала.
Какие особенности имеют камеры с функцией ночного видения и как они работают?
Камеры с ночным видением оснащены инфракрасной подсветкой или используют технологию усиления света для обеспечения видимости в темное время суток. Инфракрасные светодиоды излучают свет, невидимый для человеческого глаза, но улавливаемый камерой, что позволяет видеть объекты даже при полной темноте. Такие камеры повышают безопасность при движении задним ходом в условиях недостаточного освещения, но качество изображения при ярком искусственном свете или в дождь может снижаться.
Можно ли установить камеру заднего вида на любой автомобиль и какие нюансы стоит учитывать при выборе?
Теоретически камеры заднего вида можно установить практически на любой автомобиль, но нужно учитывать особенности конструкции и электрической системы. Важно подобрать модель, подходящую по размеру и типу крепления, а также совместимую с имеющейся мультимедийной системой или монитором. Некоторые камеры требуют дополнительного питания и подключения к экрану, что может потребовать вмешательства в электропроводку. Для внедорожников или грузовиков стоит выбирать камеры с усиленной защитой от влаги и пыли, а для компактных авто — более компактные и аккуратные модели.
Какие основные типы камер заднего вида существуют и в чем их ключевые особенности?
Существует несколько основных видов камер заднего вида, различающихся по способу установки, способу передачи сигнала и дополнительным функциям. К проводным относят модели, которые подключаются к монитору автомобиля через кабель, что обеспечивает стабильную передачу изображения, но требует прокладки проводов. Беспроводные камеры передают сигнал по радиоканалу, что упрощает монтаж, но может быть подвержено помехам. Камеры могут быть врезными — устанавливаются в штатное место, например, вместо подсветки номера, или накладными — крепятся снаружи кузова. Некоторые модели оснащены функцией ночного видения с инфракрасной подсветкой, что улучшает видимость в темноте. Также встречаются камеры с широким углом обзора, позволяющим контролировать большую площадь позади автомобиля. Выбор камеры зависит от конкретных задач и условий эксплуатации.
