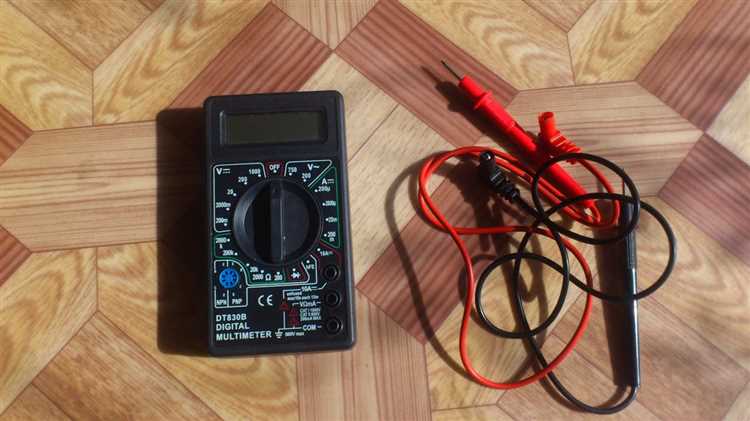

Прозвонка провода мультиметром DT 830B позволяет оперативно выявить обрыв, короткое замыкание или проблемы с контактами в цепи. Этот недорогой прибор оснащён звуковым сигналом, упрощающим диагностику, и режимом проверки проводимости, обозначенным символом диода или зуммера (пиктограмма с динамиком).
Перед началом прозвонки необходимо установить ручку переключения режимов в положение прозвонки – между значками «диод» и «звук». Красный щуп вставляется в разъём «VΩmA», чёрный – в разъём «COM». Далее один конец провода прикасается к красному щупу, другой – к чёрному. Если цепь замкнута, мультиметр подаст звуковой сигнал и на дисплее отобразится значение, близкое к нулю (0–2 Ом).
Если сигнала нет и на дисплее сохраняется «1» или «OL», это указывает на разрыв в проводе. Для проверки многожильного провода стоит изгибать его на участках, подверженных механическому износу – например, в месте выхода из вилки. Это может помочь выявить плавающий контакт, проявляющийся только при определённом положении провода.
Также важно проверить не только проводимость, но и отсутствие короткого замыкания между жилами (в случае многожильного кабеля). Для этого щупы подключаются к разным жилам: при отсутствии сигнала – всё в норме, при появлении – жилы замкнуты между собой, что является неисправностью.
Подготовка мультиметра DT 830B к прозвонке провода
Перед началом прозвонки необходимо правильно подготовить мультиметр DT 830B, чтобы избежать ошибочных показаний и повреждений прибора. Подключение и настройка выполняются в определённой последовательности.
- Убедитесь, что прибор выключен. Переключатель должен находиться в положении «OFF».
- Вставьте щупы: чёрный в гнездо с маркировкой «COM», красный – в разъём, обозначенный символом «VΩmA». Не подключайте щуп к разъёму «10ADC», он предназначен для других измерений.
- Поверните переключатель режима на значок диода (📶) или на положение с символом звуковой прозвонки (обычно он совмещён с режимом проверки диодов).
Если на корпусе DT 830B нет звукового сигнала в режиме прозвонки, ориентируйтесь только на показания дисплея. При исправной цепи сопротивление стремится к нулю, дисплей покажет значения в диапазоне 0–2 Ом или просто «000».
Перед проверкой убедитесь, что провод отключён от питания. Даже низковольтное напряжение может привести к некорректным данным или повреждению мультиметра.
Проверка работоспособности: замкните щупы между собой. При этом должен прозвучать сигнал (если функция присутствует) и на экране отобразится «0». Это подтверждает, что прибор готов к работе.
Выбор правильного режима прозвонки на мультиметре
Для прозвонки проводов на мультиметре DT 830B используется режим проверки целостности цепи, обозначаемый символом диода (треугольник с линией) и звуковой волной. Этот режим совмещает функцию проверки диодов и прозвонки с звуковым сигналом при наличии электрического контакта.
На центральном переключателе нужно установить положение, при котором указатель будет направлен на значок диода с динамиком. Этот режим находится в нижней части шкалы прибора, между режимами сопротивления и измерения напряжения постоянного тока.
После установки режима прибор автоматически готов к прозвонке: в этом режиме мультиметр подаёт низкое напряжение на щупы и отслеживает сопротивление цепи. Если сопротивление составляет менее ~50 Ом, раздаётся звуковой сигнал, свидетельствующий о наличии непрерывного соединения между точками контакта.
Режим прозвонки следует использовать только при отключённом питании проверяемой цепи. Подключение к активной цепи может повредить прибор. Также не стоит использовать этот режим на цепях с конденсаторами – заряд может исказить результат или привести к ошибке измерения.
Для точной работы убедитесь, что щупы подключены правильно: черный – в разъём COM, красный – в гнездо VΩmA. После этого можно переходить к непосредственной проверке проводов.
Как подключить щупы мультиметра к проводнику
- Чёрный щуп подключается к разъёму с маркировкой «COM» на корпусе прибора. Этот контакт служит общим (отрицательным).
- Красный щуп вставляется в разъём с маркировкой «VΩmA». Этот вход используется для измерения сопротивления и прозвонки цепей.
Для проверки целостности проводника необходимо обеспечить хороший контакт щупов с его концами. Это особенно важно при работе с закисшими, лужёными или окисленными жилами.
- Если провод оголён, концы жил очищаются от изоляции, и щупы прижимаются непосредственно к медным проводникам.
- При работе с многожильными или мягкими жилами избегайте проколов – достаточно плотного касания щупа без повреждения структуры провода.
Щупы следует держать устойчиво, не допуская их соскальзывания, особенно при прозвонке тонких или коротких отрезков. Контакт должен быть надёжным и кратковременным – до момента получения сигнала от прибора.
Что показывает мультиметр при целостности провода
При проверке целостности провода мультиметром DT 830B в режиме прозвонки дисплей устройства показывает числовое значение, близкое к нулю, например 0.3 или 0.5. Это свидетельствует о наличии низкого сопротивления между щупами, то есть о том, что проводник не повреждён и ток проходит без значительных потерь.
Кроме цифрового значения, мультиметр издаёт звуковой сигнал – короткий непрерывный писк. Наличие сигнала говорит о замкнутой цепи, что характерно для исправного провода без разрыва. Если сигнал отсутствует, а на экране отображается “1” или “OL”, это признак обрыва или очень высокого сопротивления, не позволяющего току свободно проходить.
Важно убедиться, что контакт щупов с проводником надёжный: загрязнённые или окисленные поверхности могут искажать результат. Для проверки кабеля с разъёмами щупы прикладываются к крайним контактам, а не к изоляции. Измерение должно производиться на обесточенной цепи во избежание повреждения прибора.
Признаки обрыва провода при прозвонке
Второй признак – показания дисплея. При обрыве сопротивление стремится к бесконечности, и на экране отображается «1» или «OL» (в зависимости от модели), что означает отсутствие электрического контакта между щупами. Это характерно даже при лёгком повреждении жилы под изоляцией.
Если визуально повреждений не видно, но мультиметр не реагирует, следует проверить контактность щупов и целостность разъёмов. Исключив эти факторы, можно с уверенностью говорить об обрыве внутри проводника.
Также важно прозванивать провод, слегка изгибая его в разных участках. Если контакт периодически появляется и исчезает, это указывает на частичный обрыв – надлом жилы, который проявляется под нагрузкой или при изгибе.
Особенности прозвонки многожильных и тонких проводов
При прозвонке многожильных проводов важно обеспечить надежный контакт щупов мультиметра с проводником. Многожильные жилы могут разветвляться и иметь окисление на отдельных нитях, что повышает сопротивление и влияет на показания. Для точного измерения следует аккуратно разжать жилы и закрепить щупы так, чтобы контакт охватывал как можно больше отдельных жил. Использование зажимов типа «крокодил» улучшит стабильность соединения.
Тонкие провода требуют осторожности, так как при сильном нажатии щупами можно повредить изоляцию или сам проводник. Для этого стоит применять тонкие игольчатые щупы или специальный адаптер, позволяющий не деформировать жилы. Важно также исключить паразитные контакты с соседними проводами, чтобы избежать ложных замеров.
Для обоих типов проводов рекомендуется выбирать режим измерения сопротивления с чувствительностью не менее 200 Ом, чтобы выявить мелкие обрывы или частичные повреждения жил. Если мультиметр оснащён звуковой прозвонкой, она упрощает определение целостности, однако при тонких проводах звуковой сигнал может быть слабым или отсутствовать из-за повышенного сопротивления на контактах.
При длительной работе с тонкими и многожильными проводами следует регулярно проверять состояние щупов и очищать контакты от загрязнений и окислов. Это снижает погрешности и обеспечивает точность диагностики.
Проверка провода с разъёмами и изоляцией
Перед прозвонкой важно снять питание с проверяемого провода и отсоединить его от оборудования, чтобы избежать повреждений мультиметра и ложных показаний.
Для проверки проводов с разъёмами необходимо обеспечить надёжный контакт щупов мультиметра с контактными площадками разъёмов. Рекомендуется использовать тонкие игольчатые щупы или аккуратно прикасаться к металлической части разъёма, избегая касания изоляции.
Если разъёмы герметичные или сильно запаяны, следует проверить целостность проводника непосредственно на оголённых концах, если это возможно, либо аккуратно разобрать разъём для доступа.
При прозвонке мультиметр DT 830B устанавливается в режим измерения сопротивления или прозвонки (режим с звуковым сигналом). Если сопротивление близко к нулю и мультиметр издаёт сигнал, провод цел и контакт в разъёмах надёжен.
Для проверки изоляции провода используйте внешний визуальный осмотр на предмет повреждений, трещин и оголённых участков. Мультиметр DT 830B не предназначен для измерения сопротивления изоляции, для этого применяют мегомметры или специализированные приборы.
При подозрении на короткое замыкание между жилами с разъёмами следует последовательно прозванивать каждую жилу относительно остальных и корпуса, фиксируя показания мультиметра для выявления неисправностей.
Особое внимание уделяйте проверке гибких многожильных проводов в местах соединения с разъёмами – часто возникают обрывы или плохой контакт внутри разъёма, что выявляется отсутствием сигнала или высоким сопротивлением при прозвонке.
Вопрос-ответ:
Как определить, что провод действительно повреждён при прозвонке мультиметром DT 830B?
Если при проверке провода мультиметром на режиме прозвонки или сопротивления прибор не издаёт звуковой сигнал и показывает на дисплее очень высокое или бесконечное сопротивление, значит, в цепи есть обрыв или сильное повреждение. Визуально повреждение может не всегда быть заметным, поэтому именно такие показания указывают на нарушение целостности провода.
Нужно ли снимать изоляцию с провода перед прозвонкой мультиметром DT 830B?
Для точного измерения важно обеспечить контакт щупов мультиметра непосредственно с металлической жилой провода. Если на концах провода есть оголённые участки или разъёмы с контактами, снимать дополнительную изоляцию не требуется. В случае отсутствия таких участков придётся аккуратно зачистить небольшой участок, чтобы получить надёжный контакт.
Можно ли прозвонить многожильный провод целиком, не разделяя жилы, с помощью DT 830B?
Прозвонить многожильный провод, не разделяя жилы, можно, но результат будет менее точным. При проверке мультиметр фиксирует общее сопротивление всех жил вместе, что не всегда отражает состояние каждой из них. Чтобы проверить каждую жилу отдельно, щупы нужно подключать к концам конкретной жилы. Это позволяет обнаружить скрытые повреждения внутри проводника.
Как правильно выбрать режим на мультиметре DT 830B для прозвонки провода?
Для проверки проводимости обычно выбирают режим звуковой прозвонки, который обозначается значком диода или звуковой волны. Если такого режима нет, используют измерение сопротивления (Ом). При прозвонке звуковой сигнал появляется при замкнутой цепи, что облегчает обнаружение обрывов. В режиме измерения сопротивления на исправном проводе будет низкое значение (близкое к нулю Ом).
Какие ошибки чаще всего допускают при прозвонке провода мультиметром DT 830B?
Основные ошибки — это плохой контакт щупов с проводом из-за загрязнений или изоляции, выбор неправильного режима измерения, а также попытка прозвонить провод при наличии напряжения в цепи. Также иногда щупы подключают к разным жилкам без разделения, что даёт некорректный результат. Чтобы избежать ошибок, нужно внимательно подготовить провод, выбрать правильный режим и соблюдать технику безопасности.
Как правильно выбрать режим на мультиметре DT 830B для прозвонки провода?
Для прозвонки провода на мультиметре DT 830B нужно установить переключатель в режим звуковой прозвонки, который обозначается символом диода или звуковой волны. В этом режиме мультиметр подает небольшой ток через проводник, и если цепь замкнута, издает звуковой сигнал. Если такой режим отсутствует, можно использовать режим измерения сопротивления (Ом), при котором значение сопротивления на исправном проводе будет близко к нулю. Важно перед прозвонкой убедиться, что прибор включен правильно и щупы подключены к соответствующим входам.
Какие признаки обрыва или повреждения провода можно выявить с помощью мультиметра DT 830B при прозвонке?
Если провод целый, при прозвонке мультиметр издаст звуковой сигнал или покажет очень низкое сопротивление (близкое к нулю). При обрыве цепи звуковой сигнал отсутствует, а на дисплее отображается «1» или значение сопротивления значительно больше. Также возможны ситуации с частичным повреждением — тогда сопротивление будет повышенным, что свидетельствует о плохом контакте или повреждении изоляции, приводящем к ухудшению проводимости. В таких случаях стоит проверить провод визуально и при необходимости заменить.
