Чем припаять алюминий к меди

Пайка алюминия к меди представляет технически сложную задачу из-за различий в физических свойствах металлов и образовании оксидных пленок на поверхности алюминия. Для успешного соединения требуется правильный выбор припоя и флюса, а также соблюдение технологических параметров процесса.

Основные методы пайки включают мягкую пайку с использованием низкотемпературных припоев на основе олова и жесткую пайку с применением алюминиевых или медных припоев при повышенных температурах. Мягкая пайка подходит для узлов с низкими механическими нагрузками и минимальной термостойкостью, тогда как жесткая пайка обеспечивает прочное и долговечное соединение, способное выдерживать значительные температуры и вибрации.

Ключевым элементом выбора материалов является совместимость припоя с базовыми металлами и эффективность флюса в удалении оксидных пленок. Рекомендуются специальные флюсы на основе хлористых соединений и фторидов, которые обеспечивают адгезию и снижают риск пористости шва. При подборе припоя следует учитывать температуру плавления и способность к проникновению в контактные зоны.

Выбор припоя для соединения алюминия и меди

Для пайки алюминия к меди оптимальны припои на основе алюминиево-цинковых или алюминиево-оловянных сплавов с температурой плавления в диапазоне 450–600 °C. Такие припои обеспечивают необходимую адгезию и минимизируют образование хрупких интерметалликов.

Припои на основе алюминия с добавкой цинка позволяют получить прочное соединение благодаря улучшенной смачиваемости меди и алюминия. Содержание цинка обычно варьируется от 5 до 15%, что обеспечивает баланс между прочностью и пластичностью шва.

Припои с добавлением олова применяются при необходимости снизить температуру пайки и улучшить текучесть сплава. Однако высокое содержание олова может привести к образованию хрупких фаз, поэтому доля олова не должна превышать 10%.

Для усиления контакта целесообразно использовать припои с добавками меди или магния, которые улучшают совместимость и уменьшают склонность к образованию оксидных пленок. Например, сплавы Al–Zn–Cu подходят для ответственных соединений с высокой механической нагрузкой.

Не рекомендуется применять припои на основе свинца и традиционных оловорисовых сплавов из-за низкой адгезии к алюминию и риска образования нежелательных интерметаллических соединений.

Выбор конкретного припоя следует согласовывать с используемым флюсом и технологией пайки, чтобы обеспечить эффективное смачивание поверхности и предотвращение коррозии на границе соединения.

Подготовка поверхностей алюминия и меди перед пайкой

Для обеспечения качественного соединения необходимо удалить оксидные пленки с алюминия и меди. На алюминии оксидная пленка образуется мгновенно и обладает высокой стойкостью, поэтому применяется механическая очистка с последующим химическим травлением. Рекомендуется сначала обработать алюминиевую поверхность мелкозернистой шкуркой (зерно 320–400), затем протравить в растворе щелочи (например, 5% NaOH) в течение 30–60 секунд для разрушения оксидного слоя. После травления поверхность промыть горячей водой и быстро просушить, чтобы избежать повторного образования окислов.

Медные поверхности очищают механически – с помощью абразивной ткани или мелкой наждачной бумаги (зерно 400–600) до блеска. Затем необходимо обезжирить детали, используя изопропиловый спирт или ацетон. Важно избегать длительного контакта с воздухом после очистки, чтобы минимизировать повторное окисление.

Перед пайкой обе поверхности следует дополнительно обработать флюсом, совместимым с алюминием и медью, обеспечивающим активное удаление остатков оксидов при нагреве. Использование флюсов на основе цинка и хлорида аммония повышает смачиваемость припоя и улучшает адгезию между металлами.

Все операции по подготовке необходимо выполнять непосредственно перед пайкой, чтобы сохранить активное состояние поверхностей и предотвратить загрязнение. Недопустимо касаться очищенных участков руками без перчаток и хранить детали в пыли или влажной среде.

Особенности использования флюсов при пайке алюминия с медью

Пайка алюминия с медью требует применения специализированных флюсов, способных эффективно удалять оксидные пленки на алюминиевой поверхности и обеспечивать хорошую смачиваемость припоя. Обычные флюсы для меди здесь неэффективны, так как оксид алюминия обладает высокой химической стойкостью и препятствует формированию прочного соединения.

Для пайки алюминия с медью рекомендуются флюсы на основе фторидов или хлоридов, например, флюсы с содержанием хлорида цинка (ZnCl2) или фторида натрия (NaF). Эти компоненты активно разрушают оксидную пленку и обеспечивают химическую реакцию с поверхностью алюминия, создавая условия для формирования сплошного металлического соединения.

Важно учитывать рабочий температурный диапазон флюса: для пайки алюминия с медью оптимально использовать флюсы, стабильно функционирующие при температуре от 600 °C до 700 °C, что соответствует температуре плавления припоев на основе алюминиевых или алюминиево-силициевых сплавов.

Флюс необходимо наносить равномерным слоем на обе соединяемые поверхности сразу перед нагревом. Излишки флюса после пайки рекомендуется тщательно удалять с помощью горячей воды или специальных растворителей, чтобы предотвратить коррозионное воздействие на металл.

Некоторые флюсы для алюминия содержат активные добавки, которые дополнительно уменьшают поверхностное натяжение расплава припоя, улучшая проникновение и заполняемость соединения. Их использование повышает надежность и механическую прочность шва.

При работе с флюсами, содержащими галогениды, необходимо соблюдать меры безопасности, так как при нагреве выделяются коррозионно-активные и токсичные пары.

Резюмируя, выбор правильного флюса и его корректное применение являются ключевыми факторами для достижения качественного и долговечного соединения при пайке алюминия к меди.

Технология низкотемпературной пайки алюминия и меди

Низкотемпературная пайка алюминия с медью проводится при температурах от 200 до 350 °C, что позволяет минимизировать деформацию и термическое воздействие на материалы. Основным припоем служат легкоплавкие алюминиевые сплавы с добавками кремния, магния или цинка, а также специальные алюминиевые флюсы на основе хлоридов и фторидов.

Перед пайкой поверхности необходимо тщательно очистить от оксидной пленки. Для алюминия применяют механическую обработку (шлифовку или щетку из нержавеющей стали), затем обезжиривание растворителями. Медь очищается от загрязнений и окислов с использованием кислотных растворов или абразивных средств.

Флюсы при низкотемпературной пайке играют ключевую роль: они восстанавливают оксидные пленки и обеспечивают хорошее смачивание припоя. Используются флюсы на основе активных солей, например, флюс-АК-1 или аналогичные, применяемые строго в рекомендованных дозах для предотвращения коррозии после пайки.

Процесс пайки ведется с равномерным нагревом, лучше с использованием инфракрасных или индукционных нагревателей для контроля температуры. Время выдержки при рабочей температуре обычно не превышает 1-2 минут, что исключает перегрев и образование нежелательных интерметаллических соединений.

После пайки соединение обязательно охлаждают на воздухе без резкого охлаждения водой или другими методами, чтобы избежать термических напряжений. Остатки флюса удаляются растворами на основе щелочей или специализированными очистителями.

Правильное соблюдение технологии обеспечивает прочное, электропроводное и коррозионностойкое соединение алюминия с медью при минимальном термическом воздействии на материалы.

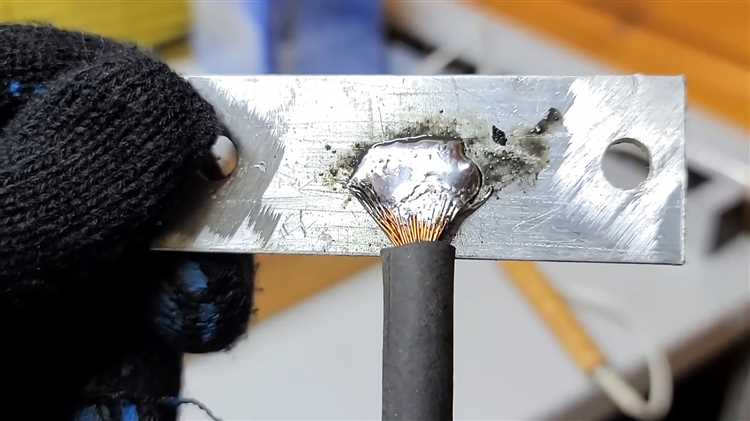

Применение газовой пайки для соединения алюминия с медью

Газовая пайка применяется при соединении алюминия с медью благодаря контролируемому нагреву и возможности локального воздействия на область соединения. Используются ацетилен-кислородные или пропан-кислородные пламени с регулируемой температурой до 1200°C, что позволяет избежать перегрева и деформации тонкостенных деталей.

Для обеспечения качественного соединения важны следующие условия:

• Точная регулировка пламени для поддержания температуры ниже точки плавления алюминия (660°C), чтобы избежать выгорания металла.
• Использование активных флюсов на основе галогенидов, например, на основе хлорида цинка, обеспечивающих удаление оксидной пленки и улучшение смачивания припоями.
• Выбор припоя с низкой температурой плавления и хорошей совместимостью с алюминием и медью, например, припои на основе алюминиево-цинковых или алюминиево-кадмиевых сплавов.

Технология предусматривает следующие этапы:

1. Механическая очистка поверхностей меди и алюминия с последующей деградацией в щелочном растворе для удаления оксидных пленок с алюминия.
2. Нанесение флюса, равномерно покрывающего соединяемые поверхности.
3. Нагрев локальной зоны газовым пламенем до температуры, обеспечивающей плавление припоя без повреждения основного металла.
4. Подвод припоя к соединению до достижения капиллярного эффекта и полного заполнения стыка.
5. Охлаждение без воздействия механических напряжений для предотвращения трещин.

Преимущество газовой пайки – мобильность и возможность точечного нагрева, что важно при ремонте и мелкосерийном производстве. Однако требуется опытный оператор для контроля температуры и времени нагрева, так как перегрев ведет к образованию хрупких интерметаллидных фаз, особенно в зоне контакта алюминия и меди.

Использование инертной газовой среды (аргон) часто не реализуется при газовой пайке, поэтому правильный выбор флюса и оперативность процесса критичны для предотвращения окисления и ухудшения качества соединения.

Использование активных припоев для пайки алюминия к меди

Активные припои обеспечивают эффективное соединение алюминия с медью за счет включения в их состав элементов, способных разрушать оксидные пленки на поверхности алюминия без применения флюсов. Наиболее распространены припои на основе алюминиево-циркониевых и алюминиево-циркониево-бариевых сплавов, а также припои с добавками титана, ниобия и гадолиния.

Температурный диапазон плавления активных припоев варьируется от 580 до 650 °C, что позволяет избежать термического повреждения деталей из алюминия и меди. Важной характеристикой является высокая смачиваемость алюминиевой поверхности, обеспечиваемая активными компонентами, которые реагируют с оксидной пленкой, формируя прочные межметаллические соединения.

Для успешной пайки рекомендуется предварительно очистить поверхности механическим способом с последующей дегазацией, избегая применения агрессивных химических флюсов. Контроль температуры должен быть точным, чтобы избежать перегрева и ухудшения механических свойств соединения.

Активные припои обеспечивают минимальное образование хрупких межметаллических фаз на границе раздела, что повышает надежность и долговечность соединений алюминия с медью в условиях эксплуатации. Рекомендуется применение при производстве электротехнических компонентов, теплообменников и в авиационной промышленности.

Контроль качества и проверка прочности соединения алюминия и меди

Для оценки качества пайки алюминия к меди применяют визуальный и инструментальный контроль. Визуальный осмотр выявляет дефекты: поры, трещины, непровары и непропаи. Поверхность должна быть ровной, без следов перегрева и оксидных пленок.

Механические испытания включают испытание на растяжение и срез. Растягивающие испытания проводят на образцах с типовым соединением, обеспечивая скорость нагрузки 1–5 мм/мин. Прочность соединения считается удовлетворительной при сохранении не менее 70% прочности меди или алюминия.

Испытания на срез оценивают устойчивость соединения к сдвиговым нагрузкам. Для соединения алюминия с медью предельное усилие среза должно превышать 15 МПа.

Контроль герметичности выполняется для паяных трубопроводов и электрорадиаторов методом вакуумного или гидростатического давления. Избыточное давление выдерживается 5–10 минут без падения давления и видимых протечек.

Необходим мониторинг толщины и равномерности слоя припоя. Толщина слоя припоя должна составлять 20–50 микрон для обеспечения надежного сцепления без искажения размеров детали.

Для выявления внутренних дефектов применяют ультразвуковой контроль с частотой 10–20 МГц. Наличие внутренних пустот и расслоений снижает эксплуатационные характеристики и должно исключаться.

Рекомендуется вести протоколы контроля с фиксацией параметров пайки, применяемых материалов, температуры и времени нагрева, чтобы обеспечить повторяемость и стандартизацию процесса.

Вопрос-ответ:

Какие основные сложности возникают при пайке алюминия к меди и как с ними справиться?

Основная сложность — образование оксидной пленки на поверхности алюминия, которая препятствует качественному смачиванию припоя и прочному сцеплению с медью. Для решения применяют тщательную подготовку поверхности: механическую очистку и обработку специальными флюсами, способными разрушать оксид. Кроме того, используют активные припои на основе алюминия и добавок, которые обеспечивают надежное соединение, несмотря на различия в химических и физических свойствах металлов.

Какие типы припоев подходят для соединения алюминия и меди, и в чем их преимущества?

Чаще всего применяют активные алюминиевые припои и припои на основе олова с добавлением цинка или серебра. Активные припои содержат легирующие элементы, которые помогают разрушать оксид алюминия и обеспечивают хорошее сцепление с медью. Припои с серебром характеризуются высокой прочностью и коррозионной стойкостью, но требуют более высокой температуры плавления. Выбор зависит от условий эксплуатации и допустимых температурных режимов.

Какие методы контроля качества применяются для оценки прочности пайки алюминия к меди?

Для оценки качества применяют визуальный осмотр на наличие трещин и пор, а также испытания на прочность: механические тесты на отрыв или сдвиг, ультразвуковой контроль для выявления внутренних дефектов. Иногда используют микроскопический анализ зоны спайки, чтобы проверить проникновение припоя и отсутствие межметаллических фаз, которые могут ослаблять соединение. Регулярные испытания позволяют выявить проблемные участки и оптимизировать технологию.

Какие флюсы считаются наиболее эффективными для пайки алюминия к меди и почему?

Наиболее эффективны специальные активные флюсы, содержащие хлористые или фтористые соединения, которые разрушают оксидную пленку на алюминии. Например, флюсы на основе хлористого цинка или тетрафторборатов. Они обеспечивают стабильное смачивание припоя и уменьшают вероятность образования пор и трещин. Использование универсальных флюсов, предназначенных только для меди или латуни, обычно не дает желаемого результата.

Можно ли выполнять пайку алюминия и меди при низких температурах, и какие технологии для этого подходят?

Да, низкотемпературная пайка возможна, но требует использования специальных припоев и флюсов. Например, припои на основе индия или висмута с температурой плавления ниже 200 °C позволяют избежать перегрева и деформации деталей. Также применяют метод активной пайки с использованием пастообразных припоев, которые затвердевают при сравнительно низких температурах. Такой подход подходит для электроники и тонкостенных конструкций, где критично сохранить целостность материалов.

Какие основные трудности возникают при пайке алюминия к меди и как их можно преодолеть?

Алюминий и медь имеют разные физико-химические свойства, что затрудняет формирование прочного соединения. Алюминий покрыт оксидной пленкой, которая препятствует смачиванию припоя. Также различия в температуре плавления и тепловом расширении вызывают напряжения в месте соединения. Чтобы решить эти проблемы, используют активные флюсы, которые удаляют оксидный слой и обеспечивают хорошее смачивание. Кроме того, применяют специальные припои на основе алюминиевых сплавов или активные припои с добавками, способствующими сцеплению с обоими металлами. Важно также тщательно подготовить поверхности — очистить и обезжирить их перед пайкой, а процесс проводить с контролем температуры, чтобы избежать деформаций и хрупкости соединения.

Какой припой и флюс лучше выбрать для пайки алюминия к меди в условиях бытового ремонта?

Для домашних работ оптимально использовать припои на основе алюминиево-силиконовых или алюминиево-цинковых сплавов с активными флюсами, содержащими хлориды или фториды, которые эффективно удаляют оксидный слой алюминия. Например, популярны припои с активатором на основе хлорида цинка или специализированные алюминиевые припои с флюсами, предназначенными для алюминия. Важно избегать обычных кислотных флюсов, так как они не справляются с алюминиевой оксидной пленкой и могут вызвать коррозию. При выборе следует обращать внимание на температуру плавления припоя — для бытовых задач обычно выбирают материалы с низкой или средней температурой плавления, что снижает риск повреждения деталей и упрощает процесс пайки.
