На Toyota Land Cruiser Prado 120 устанавливали пневматическую систему контроля высоты, предназначенную для автоматического или ручного изменения дорожного просвета задней части автомобиля. Эта система обозначается как AHС (Active Height Control) и чаще всего встречается на версиях с пневмоподвеской задней оси. Управление осуществляется с помощью блока управления, датчиков положения кузова и компрессора с ресивером.
Работа системы основана на изменении давления воздуха в пневмобаллонах. При увеличении нагрузки задняя часть автомобиля автоматически поднимается до заданного уровня, обеспечивая стабильное положение кузова. Водитель также может вручную выбрать один из уровней высоты: Normal, High или Low, используя кнопку управления на панели. Максимальный подъем позволяет увеличить клиренс примерно на 40 мм, что полезно при движении по бездорожью.
Система включает в себя компрессор, клапанный блок, пневмобаллоны, датчики положения кузова и электронный блок управления. При выходе из строя одного из элементов, например датчика или клапана, возможна ошибка на панели приборов и снижение эффективности системы. Характерным симптомом неисправности является постоянная просадка задней части после стоянки, особенно в холодное время года.
Регламент обслуживания предусматривает проверку состояния пневмобаллонов на утечки, очистку или замену фильтра компрессора, а также диагностику электронных компонентов. При замене подвески на пружины требуется отключение системы AHC и возможная перепрошивка блока управления. Для сохранения корректной работы рекомендуется не эксплуатировать автомобиль с повреждённой системой, чтобы избежать дополнительных нагрузок на кузов и трансмиссию.
Принцип работы пневмоподвески в системе контроля высоты
На Toyota Land Cruiser Prado 120 с системой контроля высоты используется задняя пневмоподвеска, включающая в себя пневмобаллоны, компрессор, ресивер, блок управления и датчики положения кузова. Главная задача – автоматическое поддержание заданного уровня кузова вне зависимости от загрузки автомобиля.
Пневмобаллоны установлены вместо обычных пружин и регулируются по высоте за счёт изменения давления воздуха. Компрессор нагнетает воздух в баллоны, повышая клиренс. При необходимости снижения высоты – избыточное давление сбрасывается через электромагнитный клапан.
Датчики положения кузова размещены на задней оси и отслеживают расстояние между кузовом и подвеской. Информация от них поступает в блок управления, который в реальном времени корректирует давление в баллонах, обеспечивая стабильное положение автомобиля даже при неравномерной загрузке или буксировке прицепа.
Система имеет три режима: «N» (нормальный уровень), «H» (повышенный уровень для бездорожья) и «L» (пониженный уровень для удобства посадки и выгрузки). Переключение между режимами доступно водителю через кнопку на панели управления. Изменение уровня происходит автоматически в зависимости от скорости – например, при разгоне выше 30 км/ч система возвращается в стандартный уровень для устойчивости.
Для корректной работы пневмосистемы требуется регулярная проверка герметичности магистралей, состояния фильтра компрессора и целостности пневмобаллонов. Повышенный износ этих компонентов может привести к падению давления и неработоспособности всей системы.
Какие датчики участвуют в регулировке дорожного просвета
Система контроля высоты на Toyota Land Cruiser Prado 120 использует несколько типов датчиков, которые обеспечивают корректную работу пневмоподвески и поддержание заданного уровня кузова независимо от загрузки автомобиля и дорожных условий.
- Датчики положения кузова (Height Control Sensor). Устанавливаются на каждом колесе и связаны с рычагами подвески. Измеряют текущее расстояние между кузовом и подвеской. Эти данные необходимы для корректировки давления в пневмобаллонах.
- Датчик скорости (Vehicle Speed Sensor). Интегрирован в ABS-систему. Используется для определения необходимости изменения уровня кузова при увеличении скорости, например, при переходе на «High» или «Low» режим.
- Датчик положения переключателя режимов (Height Control Switch Position Sensor). Считывает положение управляющего переключателя в салоне и передаёт команды на блок управления пневмоподвеской.
- Датчик положения дроссельной заслонки (Throttle Position Sensor). Передаёт данные о степени нажатия на педаль газа. Эти данные могут использоваться при активной корректировке высоты в зависимости от нагрузки при разгоне.
Нормальная работа этих компонентов зависит от исправности соединений, рычагов и разъёмов. При наличии ошибок или механических повреждений управление высотой может быть недоступно или работать некорректно. Регулярная проверка состояния датчиков, особенно в условиях эксплуатации вне асфальта, позволяет избежать сбоев в системе.
Режимы работы системы: стандартный, повышенный и пониженный клиренс
Система контроля высоты на Prado 120 предусматривает три основных режима: стандартный, повышенный и пониженный клиренс. Переключение между ними осуществляется с помощью кнопок на центральной консоли, при участии электронного блока управления подвеской и датчиков положения кузова.
В стандартном режиме дорожный просвет составляет около 215 мм. Это значение используется при обычной езде по городу и трассе, обеспечивает баланс между комфортом, устойчивостью и топливной экономичностью.
При активации повышенного режима кузов приподнимается примерно на 30 мм, достигая максимального клиренса порядка 245 мм. Этот режим применяется при движении по глубоким колеям, каменистым участкам и при съездах с асфальта. Повышенный клиренс отключается автоматически при достижении скорости выше 30 км/ч.
Пониженный режим снижает просвет на 20–25 мм от стандартного уровня, упрощая посадку и высадку пассажиров, а также погрузку багажа. Этот режим активируется вручную и также отключается при увеличении скорости. В режиме парковки он может активироваться автоматически, если функция запрограммирована в настройках блока управления.
Контроль переходов между режимами осуществляется автоматически: система отслеживает скорость, положение кузова и нагрузки, чтобы предотвратить некорректную работу подвески. При возникновении ошибок регулировка высоты блокируется до устранения неисправностей.
Управление системой контроля высоты из салона

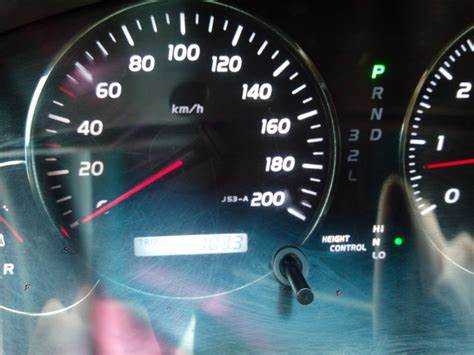

На Prado 120 с установленной пневмоподвеской управление высотой кузова осуществляется с помощью панели переключателей, расположенной рядом с селектором трансмиссии. Водитель может вручную выбрать один из трёх режимов дорожного просвета: нормальный (N), повышенный (H) или пониженный (L), в зависимости от дорожных условий и загрузки автомобиля.
Переключение режимов происходит с задержкой в несколько секунд и сопровождается визуальной индикацией на приборной панели. При активации определённого уровня клиренса соответствующий индикатор мигает до завершения регулировки, после чего загорается постоянно. В случае неисправности системы загорается предупреждающий значок «HEIGHT CONTROL».
Функция автоматического возврата в стандартный режим активируется при достижении определённой скорости. Например, если был выбран повышенный клиренс, система автоматически вернёт подвеску в нормальное положение при превышении 30 км/ч, чтобы избежать ухудшения управляемости.
В дополнение к ручному управлению система может автоматически корректировать высоту задней оси в зависимости от загрузки. Эта функция работает независимо от положения переключателя в салоне и обеспечивается с помощью датчиков положения кузова, установленных на задней подвеске.
При использовании функции опускания кузова для облегчения посадки и высадки пассажиров или загрузки багажника рекомендуется производить активацию на стоянке с включённым стояночным тормозом. После закрытия дверей и запуска движения автомобиль вернётся к предыдущему выбранному режиму.
Причины сбоев и типовые неисправности системы
Система контроля высоты на Prado 120 может выходить из строя по ряду технических причин, связанных с износом компонентов, нарушением герметичности и ошибками в работе электроники. При появлении сбоев нередко загорается индикатор HEIGHT, система перестаёт реагировать на команды, а подвеска может зависнуть в одном положении.
- Повреждение пневмобаллонов. С течением времени резина теряет эластичность, появляются трещины. Утечка воздуха снижает давление, что вызывает проседание кузова.
- Износ компрессора. При работе с превышением нагрузки он перегревается, снижает производительность или перестаёт включаться. Характерные признаки – отсутствие шума компрессора при попытке изменить высоту.
- Подтекание магистралей и фитингов. Соединения теряют герметичность, особенно в местах соединений около задней оси. Это вызывает постепенную потерю давления и нестабильную работу системы.
- Неисправность датчиков высоты. Механические повреждения, коррозия или попадание грязи приводят к некорректным сигналам. Система получает ошибочные данные и неправильно регулирует клиренс.
- Отказ блока управления (ECU). Электронный блок может терять связь с датчиками и исполнительными механизмами из-за повреждённой проводки, окисленных разъёмов или программного сбоя.
Для диагностики целесообразно использовать Techstream или аналогичный сканер с поддержкой Toyota, что позволяет проверить коды ошибок, текущее состояние датчиков и давление в системе. Часто восстановление работоспособности требует локальной замены одного компонента – например, пневмобаллона или датчика, – без необходимости полной переборки системы.
Варианты замены или отключения системы на практике
При неисправностях системы контроля высоты на Prado 120 возможны два основных подхода: замена компонентов или полное отключение системы.
Для замены чаще всего меняют датчики положения кузова, пневмокомпрессор и блок управления. Датчики стоит подбирать оригинальные или высококачественные аналоги с гарантией совместимости. При замене компрессора важно учитывать давление и производительность, соответствующие заводским параметрам.
Отключение системы применяется, если ремонт или замена дорогостоящи или невозможны. Для отключения используют специальные переходники или обманки, которые блокируют ошибки на приборной панели. Обманки устанавливают на разъемы датчиков, эмулируя их сигналы, что предотвращает активацию аварийных режимов.
Программное отключение предусматривает перепрошивку блока управления с деактивацией функций контроля высоты. Такой метод требует наличия специализированного оборудования и навыков, а также последующей проверки безопасности подвески.
Выбор метода зависит от состояния автомобиля, бюджета и требований к эксплуатации. При отключении системы рекомендуется контролировать состояние подвески вручную и избегать эксплуатации в тяжелых условиях без исправного контроля высоты.
Вопрос-ответ:
Что из себя представляет система контроля высоты на Toyota Prado 120 и для чего она нужна?
Система контроля высоты на Prado 120 — это механизм, который регулирует уровень подвески автомобиля. Она позволяет изменять дорожный просвет, поднимая или опуская кузов относительно колес. Это помогает улучшить проходимость по бездорожью или увеличить комфорт на ровной дороге. Система работает за счёт датчиков, которые отслеживают положение кузова, и пневматических элементов или амортизаторов, обеспечивающих регулировку высоты.
Какие компоненты входят в систему контроля высоты на Prado 120 и как они взаимодействуют?
Основными элементами системы являются датчики положения кузова, блок управления и исполнительные механизмы (чаще всего пневмоподвеска или регулируемые амортизаторы). Датчики отслеживают уровень автомобиля и передают данные на электронный блок. Тот, в зависимости от условий и выбранного режима, активирует подкачку воздуха или изменяет жёсткость подвески, корректируя высоту. Таким образом поддерживается стабильный клиренс и оптимальная работа подвески.
Какие проблемы могут возникать в работе системы контроля высоты на Prado 120, и как их диагностировать?
Частые неисправности включают утечку воздуха в пневмоподвеске, выход из строя датчиков положения кузова, проблемы с компрессором или электрическими соединениями. Симптомы — провисание одной из сторон, неправильная реакция на переключение режимов, посторонние звуки. Диагностика требует проверки давления воздуха, состояния трубок, считывания кодов ошибок с блока управления и осмотра датчиков. Для точного определения неисправности лучше обращаться в сервис с соответствующим оборудованием.
Можно ли самостоятельно отключить систему контроля высоты на Prado 120 и какие последствия это может иметь?
Отключение системы возможно, но требует понимания работы автомобиля. Иногда владельцы отключают систему из-за частых поломок или при замене подвески. Однако это влияет на работу стабилизации и безопасность, так как изменяется поведение подвески и электроника может выдавать ошибки. Самостоятельное вмешательство без опыта может привести к дополнительным проблемам. Если отключение необходимо, стоит проконсультироваться со специалистом и использовать специальные блоки обхода или программные методы.
Как регулируется высота клиренса на Prado 120 в различных дорожных условиях?
На Prado 120 предусмотрены несколько режимов работы системы: стандартный, повышенный и пониженный клиренс. В стандартном режиме автомобиль сохраняет обычную высоту для комфортного передвижения по асфальту. При активации повышенного режима подвеска поднимает кузов, чтобы преодолевать неровности и бездорожье. Пониженный режим применяется для удобства при посадке и высадке из машины или на трассе с ровным покрытием, снижая центр тяжести. Переключение режимов происходит вручную через органы управления в салоне или автоматически при загрузке машины.
Для чего нужна система контроля высоты на Toyota Prado 120 и как она работает?
Система контроля высоты на Prado 120 предназначена для автоматической регулировки клиренса автомобиля в зависимости от дорожных условий и нагрузки. Она изменяет положение подвески, чтобы обеспечить комфортный и безопасный ход, а также сохранить управляемость на неровных поверхностях. В основе работы лежат датчики, отслеживающие текущую высоту кузова, и исполнительные механизмы, которые поднимают или опускают подвеску при необходимости. Например, при движении по бездорожью клиренс увеличивается для лучшего преодоления препятствий, а на трассе система снижает высоту для повышения устойчивости и уменьшения аэродинамического сопротивления.
