Инжектор и форсунка – это элементы топливной системы, выполняющие разные задачи, несмотря на то что часто упоминаются вместе. Инжектор – это электронно-управляемое устройство, регулирующее подачу топлива в цилиндры. Форсунка – это его часть, отвечающая за распыление топлива в камеру сгорания. В быту оба термина иногда используют как синонимы, но с технической точки зрения это некорректно.

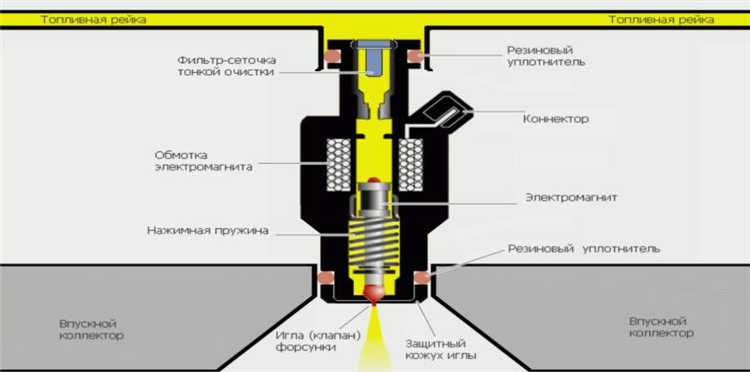

Инжектор состоит из корпуса, электромагнитного клапана, фильтра и распылителя. Управление осуществляется блоком ЭСУД, который определяет точный момент и длительность открытия клапана. Форсунка, в свою очередь, представляет собой только механическую часть инжектора, через которую под давлением подаётся топливо в виде мелкодисперсной смеси. Эффективность сгорания во многом зависит от формы факела распыла и равномерности подачи.
При диагностике или ремонте важно понимать разницу: неисправность инжектора может быть связана с электрикой, датчиками или управляющим сигналом, тогда как проблема с форсункой – это чаще всего механическое засорение, износ или нарушение герметичности. Для профилактики рекомендуется использовать качественное топливо и проводить регулярную ультразвуковую очистку распылителей.
Что такое инжектор и как он управляет подачей топлива
Работа инжектора основана на открытии и закрытии клапана под действием управляющего импульса. Электронный блок управления рассчитывает длительность импульса на основе показаний кислородного датчика, положения дроссельной заслонки, оборотов двигателя, температуры охлаждающей жидкости и других параметров. Чем дольше открыт клапан, тем больше топлива поступает в камеру сгорания.
Скорость реакции инжектора – менее 2 миллисекунд. Давление топлива создаётся насосом и регулируется редукционным клапаном. В зависимости от конструкции двигателя инжекторы могут располагаться в коллекторе (распределённый впрыск) или непосредственно в камере сгорания (непосредственный впрыск).
Для стабильной работы инжектора важно регулярное обслуживание – очистка форсунок, замена топливного фильтра, контроль давления топлива. Загрязнение инжектора приводит к нарушению состава смеси и повышенному расходу.
Как устроена форсунка и какую роль она выполняет в системе
Распыление осуществляется под давлением, которое создаётся топливным насосом и контролируется регулятором давления. Калибровка сопла определяет форму и дисперсию факела распыла, что напрямую влияет на полноту сгорания смеси и экономичность. Современные форсунки работают с давлением от 3 до 2000 бар (в дизельных системах Common Rail) и поддерживают многократные впрыски за один цикл.
Форсунка выполняет три ключевые задачи: дозирование объёма топлива, распыление на мелкие капли и обеспечение равномерного распределения смеси. При неисправности одного из компонентов происходит нарушение подачи, что может проявляться в виде пропусков воспламенения, увеличения расхода топлива или нестабильной работы мотора.
Проверка форсунок проводится с использованием стендов с визуализацией формы факела и оценки производительности. При загрязнении фильтра или заклинивании иглы рекомендуется ультразвуковая очистка. При отсутствии восстановления параметров – замена. При подборе форсунок важно учитывать не только разъём и сопротивление катушки, но и производительность, соответствующую параметрам двигателя.
Разница в принципе работы инжектора и форсунки
Форсунка представляет собой исполнительный элемент, который распыляет топливо в камеру сгорания или во впускной коллектор. Она работает как электромагнитный клапан: при подаче управляющего сигнала от электронного блока она открывается и впрыскивает строго дозированный объём топлива. Форсунка не принимает решений – она лишь выполняет команды, поступающие от системы управления.
Инжектор – это совокупность элементов, управляющих впрыском топлива, включая форсунки, датчики, электронный блок управления и программное обеспечение. Основная функция инжектора – расчёт момента впрыска, длительности открытия форсунки и коррекция подачи топлива на основе данных с датчиков (обороты двигателя, температура, положение дросселя, давление во впускном коллекторе и др.).
Таким образом, форсунка реализует сам процесс подачи топлива, а инжектор определяет параметры этого процесса. При выходе из строя форсунки двигатель может троить или терять мощность, а при сбоях в работе инжектора нарушается вся логика управления впрыском, что приводит к нестабильной работе двигателя и увеличенному расходу топлива.
Можно ли заменить одну неисправную форсунку без замены инжектора
Перед заменой требуется точная диагностика, желательно с использованием сканера OBD-II и измерением сопротивления катушки форсунки. Отклонения от нормы указывают на необходимость замены. Также важно исключить засор, проверив распыл топлива с помощью стенда или съёмного тестера давления и факела распыла.
При замене нужно подобрать форсунку с идентичными параметрами: сопротивлением обмотки, производительностью (грамм/мин или куб.см/мин) и конструкцией распылителя. Установка неподходящей форсунки приведёт к нарушению топливовоздушной смеси и возможным пропускам зажигания.
После замены рекомендуется сбросить адаптационные параметры ЭБУ и провести контрольную проверку на холостом ходу и под нагрузкой. При правильной установке система будет работать стабильно без вмешательства в остальные компоненты инжектора.
Как отличить неисправность форсунки от сбоя в работе инжектора
Нарушения в системе впрыска топлива могут проявляться схожими симптомами, но имеют разную природу. Для точной диагностики важно понимать, как отличить неисправность отдельной форсунки от проблем в работе инжектора как управляющего элемента.
Признаки, указывающие на неисправность форсунки:
- Двигатель работает с пропусками зажигания на одном цилиндре, особенно на холостом ходу.
- Сканер показывает обеднение или переобогащение смеси по одному цилиндру (по значению короткой и долгосрочной коррекции).
- Сопротивление катушки форсунки отличается от нормы (проверяется мультиметром).
- Подозрительная форсунка при снятии разъема практически не влияет на работу двигателя.
- После замены местами форсунок ошибка «перемещается» за конкретной деталью.
Признаки сбоя в работе инжектора (как системы управления впрыском):
- Проблемы сразу в нескольких цилиндрах, нестабильные обороты, плавающий холостой ход.
- Ошибки по напряжению, времени открытия или синхронизации нескольких форсунок.
- Нарушения в сигналах ЭБУ на форсунки при проверке осциллографом.
- Отказ связи с контроллером впрыска, сбои в CAN-шине.
- Стабилизация работы двигателя после сброса ошибок и сброса адаптаций, но с последующим повторением проблем.
Для подтверждения диагноза рекомендуется:
- Сканировать ЭБУ и считать коды ошибок.
- Проверить сопротивление и форму сигнала на форсунках.
- Осуществить тест пролива или съёмных испытаний форсунок.
- Проверить напряжение питания и сигналы на управляющем модуле инжектора.
Отдельная форсунка может выйти из строя из-за загрязнения, заклинивания или выхода из строя катушки. Сбой инжектора чаще связан с нарушениями в управляющем блоке, проводке или общей программной ошибкой. Разделение этих причин позволяет сократить затраты и исключить замену исправных компонентов.
Что учитывать при покупке б/у инжектора или форсунок
Первое – проверить внешнее состояние деталей. На корпусе не должно быть трещин, сильной коррозии, следов механических повреждений. Уплотнительные кольца обязаны быть целыми, без деформаций.
Для инжекторов важно оценить работоспособность электромагнитной катушки. Измерьте сопротивление обмоток мультиметром, ориентируясь на технические параметры конкретной модели.
Форсунки стоит проверить на отсутствие засоров и равномерность распыла топлива. Визуальный осмотр и тестирование на стенде помогут выявить проблемы с распылением.
Обязательно запросите историю эксплуатации и информацию о предыдущем обслуживании. Длительная эксплуатация без промывки снижает эффективность работы и приводит к поломкам.
Покупая б/у, предпочтение лучше отдавать комплектам с гарантией или от проверенных продавцов, чтобы минимизировать риск приобретения дефектных деталей.
Не забудьте уточнить соответствие модели инжектора или форсунок параметрам вашего двигателя – несовпадение приведет к неправильной подаче топлива и ухудшению работы мотора.
Вопрос-ответ:
В чём принципиальная разница между инжектором и форсункой?
Инжектор — это система или устройство, которое подаёт топливо в двигатель в нужном количестве и с определённой точностью. Форсунка — часть инжектора, через которую топливо распыляется в камеру сгорания. То есть форсунка — это компонент, а инжектор — более комплексная система, включающая форсунки и управляющие элементы.
Можно ли заменить только форсунку без замены всего инжектора?
Да, замена одной форсунки возможна, если проблема именно в ней. Форсунки устанавливаются отдельно, и при их неисправности не всегда требуется менять весь инжектор. Однако стоит учитывать, что качество и состояние других частей системы тоже влияют на работу двигателя.
Как проверить исправность форсунки и инжектора?
Для проверки форсунок используют специальные стенды, на которых измеряют давление распыла и равномерность подачи топлива. Инжектор проверяют комплексно — оценивают работу всех форсунок, электрическую часть, управляющие сигналы и реакцию двигателя на подачу топлива. Часто диагностика проводится с помощью автомобильного сканера.
Почему инжектор называют системой, а форсунку — просто деталью?
Инжектор включает не только форсунки, но и электронику, датчики, насосы и трубопроводы, обеспечивающие точное дозирование и подачу топлива. Форсунка же отвечает только за распыление топлива, превращая его в мелкодисперсную смесь для сгорания. Поэтому инжектор — это комплекс, а форсунка — одна из его частей.
Как влияет состояние форсунок на работу инжектора и двигателя?
Если форсунки загрязнены или изношены, топливо подаётся неравномерно или с неправильным распылом. Это ведёт к снижению мощности, росту расхода топлива и повышению токсичности выхлопов. Инжектор как система зависит от исправности всех форсунок, поэтому их состояние напрямую отражается на работе двигателя.
В чем основное различие между инжектором и форсункой в системе подачи топлива?
Инжектор — это целый механизм, который отвечает за подачу топлива в двигатель и управление процессом впрыска. Форсунка же — это один из компонентов инжектора, непосредственно распыляющий топливо в цилиндры. Проще говоря, инжектор включает в себя форсунку, датчики и электронный блок управления, а форсунка — это именно распылитель, обеспечивающий точное дозирование и равномерное распределение топлива.
