Утечка в радиаторе системы охлаждения – одна из частых причин перегрева двигателя. Даже незначительное повреждение может привести к падению уровня охлаждающей жидкости, снижению эффективности теплообмена и повреждению головки блока цилиндров. Быстрое выявление точного места утечки позволяет избежать дорогостоящего ремонта и предотвратить отказ двигателя в движении.
Первый признак утечки – регулярное снижение уровня охлаждающей жидкости в расширительном бачке без видимых следов на поверхности двигателя. При этом важно осматривать не только сам радиатор, но и шланги, соединения, патрубки и места пайки. Радиаторы алюминиевые особенно подвержены микротрещинам, которые проявляются только при прогреве системы до рабочей температуры.
Эффективным способом диагностики является визуальный осмотр на прогретом двигателе с помощью ультрафиолетового фонаря и флуоресцентной присадки к антифризу. Такой метод позволяет обнаружить даже слабые утечки, которые не оставляют заметных следов. Кроме того, можно использовать давление – для этого применяется специальный тестер с ручным насосом, который подключается на место пробки радиатора или расширительного бачка и позволяет создать давление в системе без запуска двигателя.
Важно проводить проверку при выключенном двигателе и на полностью остывшей системе, если используется метод повышения давления. Это исключает риск получения ожогов и обеспечивает корректность показаний. Особое внимание следует уделять стыкам пластиковых и металлических элементов, где чаще всего образуются трещины и деформация материала под воздействием температуры и вибраций.
Визуальный осмотр радиатора при выключенном двигателе
Первоначально следует проверить состояние внешней поверхности радиатора:
- Оцените наличие влажных пятен, особенно в нижней части радиатора и в местах соединения с патрубками.
- Обратите внимание на отложения белого или зелёного цвета – это следы высохшего охлаждающего состава.
- Проверьте зону вокруг крышки расширительного бачка и шлангов – микротрещины и разрывы могут быть причиной утечек.

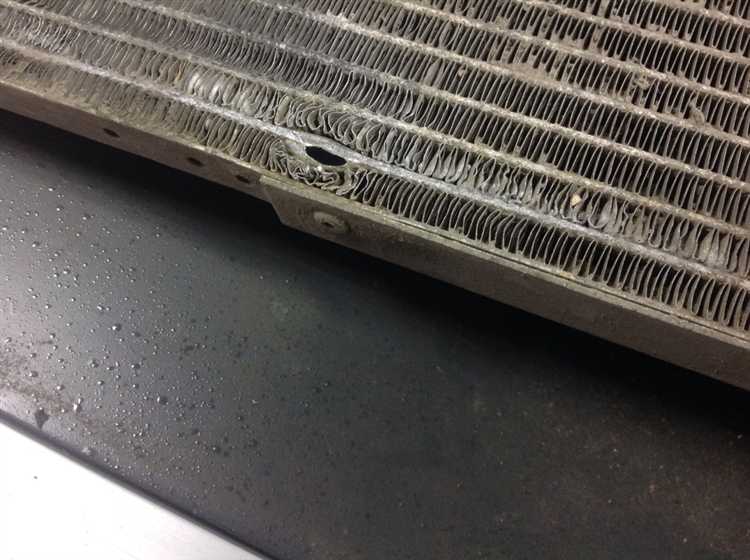

Далее внимательно осмотрите соты радиатора:
- Ищите повреждённые или деформированные элементы. Даже небольшой изгиб может быть местом пробоя.
- Если соты загрязнены, аккуратно удалите пыль и насекомых мягкой кистью или сжатым воздухом – это поможет обнаружить мелкие трещины.
Необходимо также проверить:
- Уплотнительные кольца и прокладки – при их износе часто наблюдаются слабые утечки по периметру соединений.
- Места пайки – они подвержены коррозии, особенно в алюминиевых радиаторах. Наличие ржавчины может указывать на микропротечки.
- Зоны креплений – чрезмерное напряжение при монтаже может вызвать микротрещины на корпусе.
Завершающим этапом станет осмотр подкапотного пространства на наличие капель или разводов антифриза на кузовных элементах. Следы могут стекать с места утечки, давая дополнительную подсказку при поиске повреждённого участка.
Проверка наличия подтеков на соединениях и шлангах
Основные точки контроля – места соединения патрубков с радиатором, термостатом, корпусом термостата, насосом охлаждающей жидкости и расширительным бачком. При осмотре необходимо внимательно исследовать каждое соединение на наличие влажных участков, следов охлаждающей жидкости, кристаллизации антифриза или следов ржавчины.
Особое внимание следует уделить хомутам. Ослабленные, деформированные или проржавевшие хомуты часто становятся причиной микроподтеков, особенно при высоком давлении в системе. Рекомендуется аккуратно подвигать шланг в районе крепления: при этом может проявиться скрытая утечка.
Проверка должна проводиться как на холодном, так и на прогретом двигателе – при нагреве шланги расширяются, и возможны утечки, незаметные в холодном состоянии. После прогрева двигателя стоит обратить внимание на наличие пара или запаха антифриза в районе соединений.
Шланги необходимо прощупывать по всей длине. Мягкие участки, вздутия или трещины в резине – признаки внутреннего разрушения, при которых возможна утечка под давлением. Такие элементы следует заменить независимо от видимой герметичности.
Для повышения точности осмотра можно использовать бумажные салфетки или белую ткань: при прикосновении к подозрительным участкам они быстро покажут наличие влаги. Также эффективно применение ультрафиолетовой лампы при использовании флуоресцентной добавки в антифризе – даже мельчайшие следы становятся заметными под светом УФ.
Использование сухой ткани для локализации влаги
Сухая ткань позволяет точно определить область утечки, особенно в труднодоступных местах соединений и под шлангами. Перед началом процедуры двигатель должен быть выключен и полностью остывшим, чтобы избежать ожогов и искажённой диагностики из-за испарения влаги.
Необходимо взять чистую, сухую хлопчатобумажную ткань и аккуратно проводить ею по предполагаемым участкам утечки: нижняя часть радиатора, стыки патрубков, места соединения термостата и расширительного бачка. Если ткань впитывает влагу, даже в небольшом количестве, это указывает на возможную микротрещину или ослабленное соединение.
Особое внимание стоит уделить участкам с затруднённым визуальным доступом. При протирке они могут выглядеть сухими, но мокрое пятно на ткани подтвердит наличие проблемы. Этот метод особенно полезен, когда утечка проявляется только под давлением, и остатки охлаждающей жидкости скапливаются в микрополостях до остановки двигателя.
После обнаружения влажного участка рекомендуется повторить процедуру спустя 10–15 минут для исключения ложноположительных результатов, вызванных конденсатом или ранее пролитой жидкостью. Если участок вновь становится влажным – утечка подтверждена.
Проверка радиатора под давлением с помощью тестера
Для выявления скрытых утечек применяется тестер давления охлаждающей системы. Он позволяет создать в радиаторе избыточное давление, имитирующее рабочие условия двигателя, без его запуска.
Перед началом необходимо убедиться, что двигатель полностью остыл. Снимите крышку расширительного бачка или радиатора. Выберите адаптер, соответствующий горловине, и надежно зафиксируйте его. Присоедините насос тестера и начинайте накачивать давление до значения, рекомендованного производителем (обычно 1,0–1,5 бар).
После накачки давления внимательно наблюдайте за показаниями манометра. Если стрелка медленно падает, в системе присутствует утечка. При стабильных показаниях в течение 2–3 минут утечек, скорее всего, нет. Обследуйте места возможных протечек: швы радиатора, патрубки, соединения, корпус термостата, шланги и заглушки блока. Обратите внимание на наличие влаги, капель или пятен охлаждающей жидкости.
В темных или труднодоступных зонах рекомендуется использовать фонарик. При обнаружении утечки – сбросьте давление с помощью клапана тестера, снимите оборудование и приступайте к устранению неисправности. После ремонта обязательно повторите проверку, чтобы убедиться в герметичности системы.
Применение ультрафиолетового красителя и УФ-лампы
Для точной локализации утечки в системе охлаждения эффективно использовать флуоресцентный краситель, предназначенный для антифриза. Он добавляется в расширительный бачок или непосредственно в радиатор в количестве, указанном производителем красителя (обычно 30–60 мл на систему).
После добавления состава двигатель запускается и работает до достижения рабочей температуры. Это необходимо, чтобы краситель циркулировал по всей системе, включая радиатор, шланги, патрубки и соединения.
Осмотр проводится в тёмном помещении с помощью УФ-лампы (365–395 нм). Утечка проявляется ярким жёлто-зелёным свечением в месте выхода охлаждающей жидкости. При необходимости используются защитные очки с жёлтыми фильтрами для усиления контраста.
Особое внимание следует уделить участкам возле хомутов, стыков алюминиевых и пластиковых частей, а также задней поверхности радиатора, недоступной при обычной проверке. После диагностики система промывается, чтобы удалить остатки красителя.
Метод позволяет выявить даже минимальные утечки, не оставляющие явных следов жидкости. Для повторной проверки рекомендуется промыть систему и заменить охлаждающую жидкость, если использовался концентрированный состав.
Оценка состояния крышки радиатора и расширительного бачка
При диагностике утечки следует проверить целостность уплотнительных резинок крышки радиатора. Изношенная или деформированная прокладка снижает герметичность, что приводит к снижению давления и появлению подтеков.
Следует измерить давление, удерживаемое крышкой радиатора, используя тестер давления. Значение должно соответствовать техническим характеристикам автомобиля, обычно в диапазоне 0.9–1.2 бар. Пониженное давление указывает на необходимость замены крышки.
Расширительный бачок осматривается на наличие трещин, особенно в местах соединений и клапана перелива. Визуально обращают внимание на следы охлаждающей жидкости на внешней поверхности и вокруг крышки бачка.
Проверка клапана расширительного бачка проводится путем подачи давления вручную или с помощью специализированного оборудования. Клапан должен открываться при превышении заданного давления и герметично закрываться в нормальном состоянии.
Наличие пены или масла в жидкости внутри расширительного бачка свидетельствует о возможной внутренней утечке, требующей углубленной диагностики.
Регулярная замена крышки радиатора и контроль состояния расширительного бачка предотвращают снижение эффективности системы охлаждения и помогают точно определить источник утечки.
Вопрос-ответ:
Как визуально определить место утечки в радиаторе охлаждения?
Для визуального обнаружения утечки осмотрите радиатор и шланги при выключенном и остывшем двигателе. Обратите внимание на влажные пятна, следы коррозии или кристаллы высохшей охлаждающей жидкости. Особое внимание уделите стыкам, соединениям и поврежденным участкам шлангов.
Можно ли выявить утечку радиатора с помощью давления и как это сделать?
Да, проверка под давлением — один из точных методов. Для этого используется специальный тестер, который нагнетает воздух в систему охлаждения через горловину радиатора или расширительный бачок. Если давление падает, значит, есть утечка. Осматривая радиатор и соединения во время теста, можно найти место подтекания.
Какие признаки указывают на скрытую утечку охлаждающей жидкости?
Скрытая утечка часто проявляется снижением уровня охлаждающей жидкости без видимых подтеков. Может наблюдаться перегрев двигателя или появление запаха антифриза в моторном отсеке. Иногда на элементах вокруг радиатора появляются следы белого или зеленого налета, указывающего на испарение охлаждающей жидкости.
Как использовать ультрафиолетовый краситель для поиска утечки?
В систему охлаждения добавляют специальный ультрафиолетовый краситель, после чего систему запускают. Затем с помощью УФ-лампы осматривают радиатор и шланги в затемнённом месте. Место утечки будет светиться ярким цветом, что облегчает точное выявление повреждений.
Что делать, если крышка радиатора или расширительный бачок вызывает утечку?
Нередко причиной снижения давления и утечки становится неисправная крышка радиатора или бачка. Проверьте герметичность и состояние уплотнительных резинок, а также правильность работы клапана давления. При необходимости замените крышку на новую с подходящими техническими характеристиками.
Какие первые признаки указывают на возможную утечку в радиаторе охлаждения?
Одним из основных признаков утечки в радиаторе служит заметное снижение уровня охлаждающей жидкости в расширительном бачке без видимых внешних подтеков. Также может появиться след ржавчины, влажные пятна или засохшие капли на корпусе радиатора и соединительных шлангах. Во время работы двигателя заметно повышение температуры или частое срабатывание вентилятора. Наличие неприятного запаха охлаждающей жидкости и характерное шипение из-под капота при работающем моторе также свидетельствуют о проблеме.
Какие методы помогут точно определить место утечки в радиаторе?
Для точного определения места протечки используют несколько способов. В первую очередь проводят визуальный осмотр, уделяя внимание соединениям, шлангам и самому корпусу радиатора. Следующим шагом служит проверка под давлением с помощью специализированного тестера: система герметично нагнетается, и место утечки обнаруживается по выходящему воздуху или охлаждающей жидкости. Можно добавить в охлаждающую жидкость специальный флуоресцентный краситель и осмотреть радиатор под ультрафиолетовой лампой — места протечки будут ярко светиться. Ещё один вариант — применение сухой ткани или бумажных полотенец для выявления свежих следов влаги, что помогает локализовать дефект без сложного оборудования.
