Для безопасности обязательна установка автомата защиты и использование провода с надежной изоляцией. Контакты изолируются термоусадкой или изолентой, а сам мотор фиксируется в устойчивом положении, чтобы исключить вибрации и перекосы при работе.
Определение типа двигателя и его маркировки
Сначала необходимо установить, к какому типу относится двигатель: коллекторный или асинхронный. Коллекторные модели имеют щётки и ламели коллектора, которые видны при осмотре, а асинхронные отличаются более массивным ротором и отсутствием щёток.
На корпусе двигателя обычно нанесена заводская маркировка. Она может содержать обозначение модели, рабочее напряжение, мощность, частоту вращения и схему подключения. Важно переписать все данные с шильдика или наклейки без ошибок, так как от них зависит правильность дальнейшего подключения.
При обнаружении нестандартных обозначений следует уточнить их расшифровку по технической документации производителя или по кодам, выбитым на корпусе, чтобы избежать ошибок при подключении.
Необходимые инструменты и материалы для подключения
- Отвёртки с прямым и крестообразным шлицом для крепления проводов и разборки корпуса.
- Мультиметр с функцией измерения сопротивления для проверки обмоток и правильности соединений.
- Изолированный паяльник мощностью 40–60 Вт для надёжного соединения проводов при необходимости.
- Кусачки и стриппер для снятия изоляции с проводов без повреждения жил.
- Изоляционная термоусадочная трубка или качественная ПВХ-изолента для защиты контактов от замыканий.
- Конденсатор рабочий (при необходимости пуска двигателя конденсаторного типа) подходящей ёмкости и напряжения не ниже 400 В.
- Перчатки с диэлектрическим покрытием для работы под напряжением.
Использование исправных и подходящих по характеристикам материалов снижает риск повреждения двигателя и исключает короткое замыкание при первом запуске.
В случае использования пускового конденсатора (от 10 до 20 мкФ в зависимости от мощности двигателя) он подключается последовательно в цепь ротора. Это обеспечивает уверенный старт и стабильные обороты.
Схема соединения:
Перед включением следует убедиться в правильности подключения и надежной изоляции всех контактов.
Подключение конденсатора к двигателю
Для запуска и работы асинхронного двигателя от стиральной машины используется рабочий или пусковой конденсатор. Неправильное подключение приводит к потере мощности и перегреву обмоток.
- Емкость конденсатора выбирается из расчета 30–40 мкФ на 1 кВт мощности двигателя.
- Конденсатор должен быть неполярным, с рабочим напряжением не ниже 400 В.
Проверка правильности соединений перед запуском
Убедитесь в наличии защитного заземления и отсутствии механических препятствий для вращения ротора. Свободный ход должен быть без заеданий и посторонних шумов.

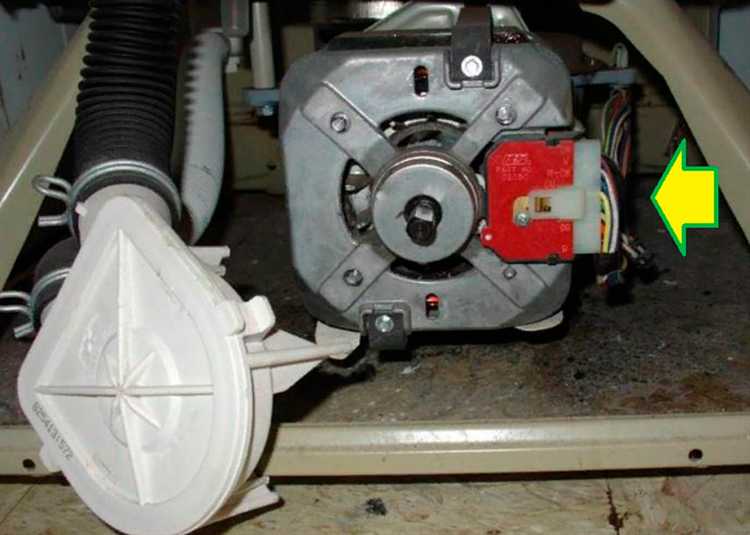

Пробный пуск двигателя и контроль оборотов
Перед подачей питания убедитесь в надежности всех соединений и отсутствии замыканий. Для пробного пуска подключите двигатель через плавкий предохранитель соответствующего номинала, обычно 2–3 А.
Питание подавайте короткими включениями, контролируя направление вращения. Если направление не совпадает с требуемым, поменяйте местами провода обмоток, отвечающих за фазировку.
Измерение оборотов проводят тахометром или оптическим датчиком. Для стиральных моторов частота вращения обычно 1300–1500 об/мин на холостом ходу. Значительное отклонение от этого значения указывает на ошибку подключения или неисправность.
При отсутствии специализированных приборов можно использовать секундомер: отсчитайте время 10 оборотов и разделите 60 на полученное значение, чтобы получить частоту в об/мин.
Следите за температурой корпуса в течение первых 5 минут работы. Нагрев выше 60 °C требует немедленного отключения и проверки цепей обмоток и подключения конденсатора.
Диагностика возможных неисправностей при подключении
Если двигатель не запускается, сначала проверьте исправность питания: напряжение на клеммах должно соответствовать характеристикам двигателя. Отсутствие напряжения указывает на проблемы в цепи питания или неисправность выключателя.
При отсутствии вращения и слышимости посторонних звуков замерьте сопротивление обмоток мультиметром. Значение должно быть в пределах, указанных в технической документации. Обрыв или короткое замыкание свидетельствуют о повреждении обмоток.
Если двигатель стартует, но обороты не достигают номинальных, проверьте состояние конденсатора – он должен иметь ёмкость в пределах 85–115% от номинала. Ослабление или разрыв обмотки пуска вызывают снижение пускового момента.
При сильном нагреве корпуса измерьте ток потребления. Значительно повышенный ток указывает на механическое заклинивание, износ подшипников или короткое замыкание в обмотках.
Для проверки вращения вручную отключите питание и прокрутите вал: наличие заклинивания или посторонних шумов требует ремонта или замены подшипников.
В случае срабатывания защитных устройств проверьте правильность подключения заземления и отсутствие замыканий на корпус.
Вопрос-ответ:
Как определить, какие провода на двигателе стиральной машины с 4 выводами отвечают за питание и запуск?
Для идентификации каждого провода потребуется мультиметр и схема мотора, если она есть. Обычно два провода служат для питания главной обмотки, один — для пусковой, и один — общий или для конденсатора. Измерьте сопротивление между проводами: главная обмотка обычно имеет сопротивление средних значений, пусковая — большее, а общий провод будет связан с обеими. Также обращайте внимание на цвет проводов и маркировку, если есть. Проверка на корпус поможет исключить короткое замыкание.
Можно ли подключить двигатель напрямую к сети 220 В без конденсатора и как это скажется на работе?
Подключать такой двигатель без конденсатора не рекомендуется, так как пусковая обмотка требует смещения по фазе, которое создаёт конденсатор. Без него мотор не сможет запуститься или будет работать с сильными вибрациями и перегревом, что приведёт к повреждению. В некоторых случаях при очень низкой нагрузке он может начать крутиться, но стабильной и надёжной работы ожидать не стоит.
Как правильно подобрать конденсатор для двигателя от стиральной машины с 4 выводами?
Величина конденсатора зависит от мощности и типа мотора. Обычно для двигателей такого типа используются конденсаторы на 8–12 микрофарад с рабочим напряжением от 250 В и выше. Рекомендуется ориентироваться на заводские маркировки или спецификации. Если таких данных нет, можно попробовать подобрать конденсатор с аналогичными параметрами от другого похожего двигателя, но слишком большой или слишком маленький конденсатор ухудшит запуск и работу мотора.
Что делать, если двигатель от стиральной машины с 4 выводами не запускается после подключения?
Сначала проверьте правильность соединений и целостность проводов. Убедитесь, что конденсатор исправен и подключён правильно. Измерьте сопротивления обмоток, чтобы исключить обрыв или короткое замыкание. Если мотор гудит, но не крутится, возможно, пусковая обмотка или конденсатор неисправны. Также проверьте, не заедает ли ротор и не мешают ли механические препятствия. Если все электрические параметры в норме, причина может быть в механике.
Можно ли использовать двигатель от стиральной машины с 4 выводами для самодельного станка или вентилятора?
Да, такой двигатель можно применять для самодельных устройств, но важно правильно подключить и подобрать конденсатор, чтобы обеспечить стабильный запуск и работу. Нужно учитывать скорость вращения и мощность мотора, а также условия нагрузки. Также стоит позаботиться о надежном креплении и безопасности электрических соединений. Перед использованием рекомендуется провести тестовый запуск под нагрузкой, близкой к рабочей, чтобы убедиться в стабильности работы.
Как определить назначение каждого из четырёх выводов двигателя от стиральной машины?
У моторов стиральных машин с четырьмя выводами обычно два провода относятся к основной обмотке, а два — к обмотке пуска. Для точного определения необходимо воспользоваться мультиметром: измерить сопротивление между выводами. Обычно пары с меньшим сопротивлением — это обмотки питания. Чтобы выявить выводы для подключения конденсатора, смотрят на сопротивление между выводами пусковой обмотки — оно выше, чем у основной. Также можно посмотреть маркировку на корпусе или документацию, если она сохранилась. Это позволит подключить двигатель правильно, чтобы он запускался и работал стабильно.
Какие ошибки при подключении двигателя с четырьмя выводами могут привести к его неработоспособности или повреждению?
Основная ошибка — неправильное подключение обмоток, например, путаница между основной и пусковой обмотками, что вызывает отсутствие запуска или перегрев. Если конденсатор подключён неверно или отсутствует, мотор может просто не запуститься или работать с шумом. Также опасно подавать напряжение на неподходящие выводы, особенно если не учтена фаза и ноль. Неправильное соединение приводит к повышенному потреблению тока, быстрому износу и повреждению изоляции обмоток. Для предотвращения таких проблем стоит сначала проверить сопротивления и следовать схеме подключения, соответствующей модели двигателя.
