Как подключить стеклоподъемники на ваз 2110

Подключение стеклоподъемников на ВАЗ 2110 начинается с организации питания. Для надежной работы электродвигателей требуется отдельная цепь с реле номиналом 30А и предохранителем 20А. Питание подводится проводом сечением не менее 2,5 мм², чтобы избежать перегрева при максимальной нагрузке. Перед началом работ аккумулятор отключают, чтобы исключить короткое замыкание.

Разъемы кнопок управления имеют четыре контакта. Два отвечают за смену полярности, один соединяется с постоянным плюсом, один с массой кузова. Перед подключением важно проверить полярность тестером. При перепутанных контактах стекло будет двигаться в противоположном направлении или не реагировать на кнопку. Для надежности соединений используется пайка и термоусадочные трубки.

Провода укладываются с запасом по длине, чтобы избежать натяжения при открытии двери. После монтажа проверяют работу каждого стеклоподъемника при включенном зажигании. Стекло должно двигаться плавно без рывков и шумов. При обнаружении сбоев проверяются точки соединений и целостность проводки.

Выбор типа стеклоподъемников: электрические или механические

На ВАЗ 2110 можно установить электрические стеклоподъемники с моторедуктором мощностью около 25 Вт и током нагрузки до 15 А. Для подключения потребуется проложить проводку от блока предохранителей, установить реле, организовать заземление и смонтировать кнопки управления на дверных картах. Электрические механизмы удобны при интенсивной эксплуатации, так как позволяют поднимать и опускать стекла с водительского места и интегрируются с сигнализацией с функцией доводчика.

Механические стеклоподъемники работают за счёт тросового привода, который приводится в движение рукояткой. Их установка занимает меньше времени и не требует вмешательства в электрическую систему. Такой вариант предпочтительнее при эксплуатации в регионах с низкими температурами, поскольку исключён риск замерзания контактов и перегрева электродвигателя.

При выборе учитывайте совместимость механизма с направляющими и длину тросов, чтобы избежать перекоса стекла. Если приоритетом является надёжность и простота ремонта, механический вариант оправдан. Для комфорта и автоматизации процессов лучше использовать электрический привод, предусматривая подключение через отдельный предохранитель и реле для защиты сети.

Необходимые инструменты и комплектующие для установки

Для монтажа стеклоподъемников на ВАЗ 2110 потребуется набор инструментов: крестовая отвертка PH2 для демонтажа обшивки дверей, плоская отвертка с тонким жалом для отсоединения фиксаторов проводки, головка на 10 мм с трещоткой для снятия штатного механизма, пассатижи с изоляцией для фиксации клемм, пластиковый съемник клипс, мультиметр для проверки цепей питания и массы.

Из комплектующих необходимо подготовить электростеклоподъемники заводского типа или проверенные аналоги с посадочными местами под ВАЗ 2110, комплект проводов с разъемами, монтажный блок предохранителей, реле на 30 А, кнопки управления с подсветкой, термоусадочные трубки диаметром 4–6 мм, изоленту на тканевой основе, клеммы «мама» и «папа» для подключения питания и массы.

При замене ручных механизмов обязательна установка направляющих стекла соответствующего профиля, чтобы исключить перекос и повышенный износ троса. Рекомендуется использовать оригинальные крепежные болты с фиксирующей резьбой для надежной фиксации корпуса электромотора.

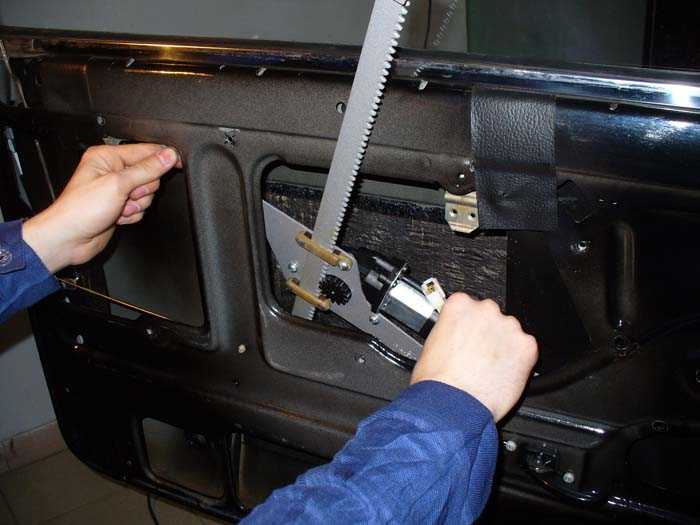

Подключение питания к блоку стеклоподъемников от бортовой сети

Для правильного подключения питания к блоку управления стеклоподъемниками на ВАЗ 2110 требуется подключить провод с постоянным питанием и провод с зажиганием.

1. Выберите провод с постоянным плюсом в монтажном блоке или на аккумуляторе через предохранитель на 15 А. Рекомендуется использовать отдельный предохранитель для защиты цепи стеклоподъемников.
2. Подключите провод постоянного питания к соответствующему контакту блока стеклоподъемников. Контакт обычно обозначается как «+12V» или «B+» в документации.
3. Провод от замка зажигания (контакт «IGN») подключите к входу питания блока, который активируется при включении зажигания. Это предотвратит разряд аккумулятора при выключенном моторе.
4. Используйте провода с сечением не менее 1,5 мм², чтобы избежать падения напряжения и обеспечить стабильную работу моторов стеклоподъемников.
5. Обязательно заизолируйте все соединения, применяя либо клеммы типа «мама-папа» с пайкой, либо специальные клеммные колодки. Некачественные соединения могут привести к короткому замыканию.
6. Перед подключением проверьте исправность предохранителей и целостность проводки мультиметром, чтобы исключить скрытые повреждения.
7. После подключения включите зажигание и проверьте работу всех кнопок управления стеклоподъемниками. При отсутствии реакции следует повторно проверить контакты и целостность проводки.

Правильное подключение питания гарантирует надежную и безопасную работу стеклоподъемников без перегрузок и сбоев в электросети автомобиля.

Прокладка проводки внутри дверей и к центральной панели

Перед началом прокладки проводки демонтируйте обшивку двери, аккуратно отсоединив клипсы и разъемы. Для прохождения кабелей через резиновый уплотнитель используйте специальные гофрированные трубки диаметром 8-10 мм, защищающие провода от механических повреждений и влаги.

Рекомендуется использовать медный провод сечением не менее 1,5 мм² для питания электромоторов стеклоподъемников. Для управления – провод сечением 0,5–0,75 мм².

1. Проложите основной пучок внутри двери, закрепляя его пластиковыми хомутами с шагом 10–15 см, чтобы избежать перетирания.
2. Провода от стеклоподъемников должны идти напрямую к разъемам управления в дверной панели, не пересекаясь с силовыми кабелями других систем.
3. Через резиновый гофрированный шланг проведите проводку к центральной панели. Убедитесь, что при открытии и закрытии двери провода не натягиваются и не зажимаются.
4. Для соединения с центральной панелью используйте заводские разъемы или качественные клеммы, обеспечивающие надежный контакт без окисления.
5. Изолируйте все соединения термоусадочной трубкой или электроизоляционной лентой, чтобы избежать коротких замыканий и коррозии.

Проверяйте целостность проводов мультиметром до и после прокладки. Обязательно закрепляйте жгуты с запасом длины, чтобы избежать натяжения при движении двери. После сборки обшивки проверьте работу стеклоподъемников в разных положениях двери.

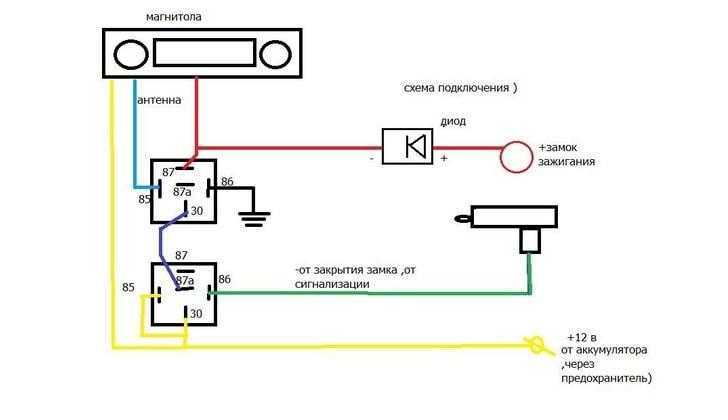

Установка кнопок управления в салоне автомобиля

Для установки кнопок стеклоподъемников на ВАЗ 2110 необходимо выбрать место с удобным доступом для водителя и пассажиров. Обычно кнопки монтируют в центральной консоли или на дверных панелях. Важно обеспечить надежное крепление без люфтов и вибраций.

Перед монтажом нужно демонтировать обшивку выбранной панели, чтобы получить доступ к проводке и установить кнопки в заранее подготовленные отверстия. Если отверстия отсутствуют, их аккуратно вырезают по размерам кнопок с помощью сверла или ножовки по металлу.

Подключение кнопок следует выполнять согласно электрической схеме ВАЗ 2110, используя соответствующие разъемы и предохранители. Контакты кнопок должны иметь плотное соединение с проводами управления стеклоподъемниками, чтобы исключить искрение и потерю контакта.

Перед закреплением кнопок проверяется их работоспособность – при нажатии кнопки стеклоподъемник должен корректно опускать или поднимать стекло без задержек и заеданий. Для предотвращения попадания влаги и пыли рекомендуется использовать резиновые уплотнители вокруг кнопок.

Завершающий этап – установка обшивки на место с контролем, чтобы кнопки не мешали закрытию дверей и не выходили за пределы панели. При необходимости выполняется повторная регулировка положения кнопок.

Проверка правильности подключения и устранение возможных сбоев

Для проверки корректности подключения стеклоподъемников ВАЗ 2110 необходимо сначала отключить питание и визуально осмотреть разъемы и проводку на отсутствие повреждений и окисления. Обратите внимание на цветовую маркировку проводов: синий – управление мотором вверх, белый – вниз, черный – масса, красный – питание 12 В.

После включения питания используйте мультиметр для замера напряжения на контактах при активации кнопок. При нажатии кнопки «вверх» на выходе должно появляться напряжение около 12 В на проводе управления мотором вверх. Аналогично для направления «вниз». Отсутствие или нестабильное напряжение указывает на неисправность кнопки, разъема или обрыв в проводке.

Если мотор не реагирует при наличии правильного питания, проверьте сопротивление обмоток двигателя. В норме сопротивление должно быть в пределах 2–5 Ом. Значения значительно выше или равные бесконечности свидетельствуют о повреждении обмоток или разрыве цепи.

При неправильном направлении движения стекла необходимо перепроверить соответствие проводов управления на кнопке и моторе, часто ошибка возникает из-за перепутанных проводов управления «вверх» и «вниз». Если используется блок управления, убедитесь в правильности подключения к разъемам и отсутствии коррозии контактов.

При срабатывании предохранителей проверьте, нет ли короткого замыкания на массу в цепи питания моторчика. Для этого отключите двигатель от цепи и измерьте сопротивление между плюсовым проводом и массой – оно должно быть максимально высоким.

Для окончательной проверки работоспособности после подключения выполните несколько циклов подъема и опускания стекла без заеданий и сбоев. При любом затруднении проверьте механическую часть – направляющие и тросы, а также отсутствие излишних нагрузок на мотор.

Изоляция контактов и защита электропроводки от влаги

При подключении стеклоподъемников на ВАЗ 2110 важно обеспечить надежную изоляцию всех контактных соединений. Для этого применяйте термоусадочные трубки с клеевым слоем: они обеспечивают герметичное покрытие и не допускают попадания влаги внутрь контакта. Перед установкой трубки следует тщательно очистить и обезжирить место соединения.

Использование электроизоляционной ленты должно быть дополнением, а не заменой термоусадочной трубки, так как лента со временем теряет эластичность и впитывает влагу. Для дополнительной защиты разъемов рекомендуется применять специальные влагозащитные корпуса или использовать силиконовые герметики, устойчивые к перепадам температуры.

При прокладке проводки в дверях нужно избегать мест с возможным механическим повреждением и контактом с влагой. Для этого провода рекомендуется помещать в гибкие гофрированные защитные трубки из ПВХ, устойчивые к истиранию и влаге. В местах прохождения проводов через резиновые уплотнители дверей важно использовать герметизирующие манжеты, препятствующие попаданию воды внутрь салона.

Особое внимание уделите точкам соединения с массой и питающими проводами: контактные площадки должны быть очищены от окислов и покрыты тонким слоем технического вазелина для предотвращения коррозии и снижения контактного сопротивления. Регулярная проверка состояния изоляции и отсутствие трещин в проводах существенно продлевает срок службы системы стеклоподъемников и исключает короткие замыкания.

Вопрос-ответ:

Как правильно выбрать электроподъемники для ВАЗ 2110 перед их подключением?

Для выбора подходящих электроподъемников необходимо учитывать тип дверей вашего автомобиля и совместимость с электросистемой ВАЗ 2110. Лучше выбирать модели, которые идут с подробной инструкцией и комплектом необходимых деталей для монтажа. Также стоит обратить внимание на качество изготовления и наличие защиты от перегрузок, чтобы избежать проблем в эксплуатации.

Какие ошибки чаще всего возникают при подключении стеклоподъемников на ВАЗ 2110 и как их избежать?

Распространенные ошибки связаны с неправильным подключением проводов, например, перепутыванием плюса и минуса, что может привести к неисправности или даже выходу из строя мотора. Часто забывают также установить предохранители, что снижает безопасность системы. Чтобы избежать таких ошибок, нужно внимательно сверяться со схемой электропроводки и проверять соединения перед фиксацией.

Можно ли подключить стеклоподъемники самостоятельно без специализированного инструмента и опыта?

Самостоятельный монтаж возможен, если у вас есть базовые знания об электрике и аккуратность в работе с проводкой. Важно иметь под рукой мультиметр для проверки напряжения и соответствия проводов, а также набор отверток и пассатижей. При отсутствии уверенности рекомендуется проконсультироваться с опытным электриком или обратиться в сервис, чтобы избежать ошибок и повреждений.

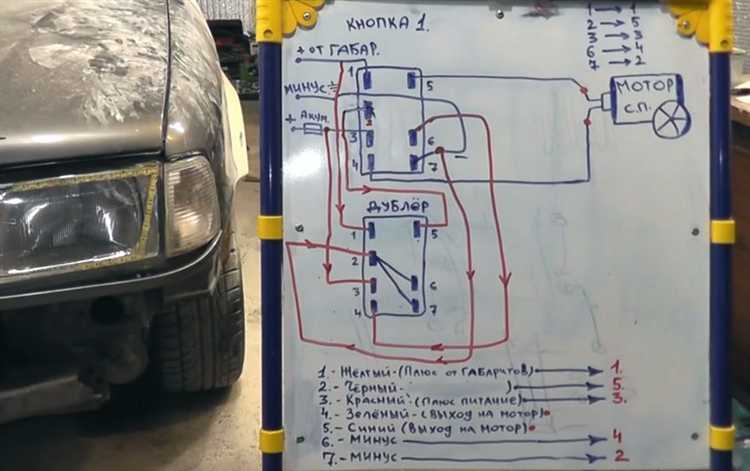

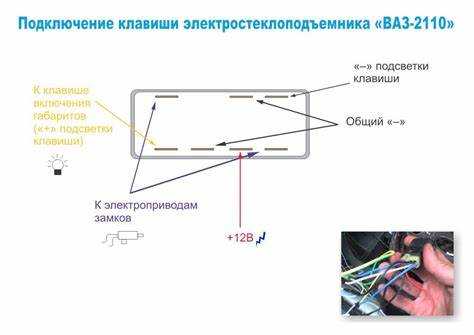

Как правильно подключить кнопку управления стеклоподъемниками на ВАЗ 2110?

Кнопка управления подключается через специальный разъем, который обычно идет в комплекте с подъемниками. Сначала нужно определить провода для питания и управления двигателем. Важно не перепутать контакты, чтобы стекла поднимались и опускались в нужном направлении. После подключения следует проверить работу кнопки в разных положениях и убедиться, что нет дребезжания контактов или заеданий.

Что делать, если после установки стеклоподъемников они работают с задержкой или не полностью закрывают окно?

Причиной задержки или неполного закрытия может быть недостаточное питание мотора из-за плохого контакта или слабого аккумулятора. Также стоит проверить правильность подключения проводов и состояние самих механизмов — возможно, требуется смазка или регулировка направляющих. В некоторых случаях помогает сброс блока управления или замена кнопки. Внимательное тестирование после монтажа поможет выявить и устранить такие проблемы.

Какие шаги нужно выполнить, чтобы правильно подключить стеклоподъемники на ВАЗ 2110 и избежать ошибок в электропроводке?

Для корректного подключения стеклоподъемников на ВАЗ 2110 необходимо тщательно подготовиться. Сначала следует отключить питание автомобиля, чтобы исключить риск короткого замыкания. Затем нужно изучить схему электропроводки именно вашей модели, так как в разных версиях могут быть отличия. Основные провода — это питание, масса и управление. Подключать их нужно строго по цветовой маркировке и в соответствии с инструкцией производителя стеклоподъемников. Очень важно проверить качество контактов, чтобы избежать плохого соединения и последующих проблем. После монтажа стоит проверить работу каждого стекла отдельно, убедиться, что переключатели корректно управляют механизмами. Если возникнут сомнения, лучше проконсультироваться с опытным электриком, чтобы избежать повреждения электрооборудования.

Почему стеклоподъемники на ВАЗ 2110 не работают после самостоятельной установки и как устранить проблему?

Если после установки стеклоподъемников они не функционируют, возможных причин несколько. Во-первых, стоит проверить наличие напряжения на разъёмах управления и питания. Часто проблема кроется в неправильном подключении проводов или плохом контакте. Во-вторых, проверьте предохранители, отвечающие за цепь стеклоподъемников — они могли перегореть при неправильном подключении. Также стоит убедиться, что масса подключена надежно, поскольку без «минуса» механизмы не запустятся. Иногда переключатели могут быть неисправны или неправильно подключены, особенно если проводка менялась вручную. Рекомендуется использовать мультиметр для проверки цепей и устранения неисправностей поэтапно. Если все проверки не выявляют проблему, возможно, дело в неисправности самих механизмов или блока управления, и в таком случае лучше обратиться к специалистам.
