Как померить напряжение на плате мультиметром

Проверка напряжения на печатной плате мультиметром позволяет быстро выявить обрывы цепей, перегрузку элементов или неисправность источника питания. Для получения корректных данных необходимо учитывать рабочее напряжение схемы, расположение контрольных точек и тип измеряемого сигнала – постоянный или переменный.

Перед измерением мультиметр переводят в режим DCV для постоянного напряжения или ACV для переменного. Щупы подключают с соблюдением полярности: красный – к предполагаемому «плюсу» цепи, черный – к «минусу» или общей шине. Если полярность неизвестна, при прямом подключении показания могут уйти в отрицательную область шкалы – это укажет на обратное подключение.

Для работы с мелкими контактными площадками применяют щупы с острым наконечником или игольчатые насадки, чтобы исключить замыкание соседних дорожек. При измерениях в многослойных платах полезно использовать схемотехническую документацию или маркировку тест-поинтов, что сокращает время поиска нужных точек.

Измерение следует проводить при нормальной нагрузке схемы, так как без подключения потребителей напряжение может отличаться от номинала. Если показания существенно отклоняются от расчетных, фиксируют результат и переходят к проверке соседних участков цепи, начиная от источника питания и двигаясь к потребителям.

Выбор режима и диапазона мультиметра для плат

Для измерения напряжения на печатных платах мультиметр переводят в режим измерения постоянного напряжения (DCV), так как большинство схем питаются постоянным током. Символ режима – прямая линия с точками под ней. Для проверки цепей с переменным током, например на входе блока питания, используют режим ACV с символом синусоиды.

При неизвестном уровне напряжения диапазон устанавливают на максимально доступное значение, затем понижают до минимального, при котором показания остаются стабильными. Например, при мультиметре с диапазонами 200 мВ, 2 В, 20 В, 200 В, 600 В для питания 5 В выбирают 20 В, чтобы исключить перегрузку входа прибора.

В низковольтных цифровых схемах удобнее использовать минимально возможный диапазон, обеспечивающий достаточную точность. Это позволяет получить показания с разрешением до сотых вольта. Для цепей с высоким напряжением диапазон должен превышать ожидаемое значение не менее чем на 20 %, чтобы избежать повреждения прибора.

При работе с автоматическим выбором диапазона (autorange) мультиметр сам подстраивается под измеряемое напряжение, но время отклика увеличивается. В ситуациях, где требуется быстрый контроль в нескольких точках платы, целесообразно вручную зафиксировать диапазон.

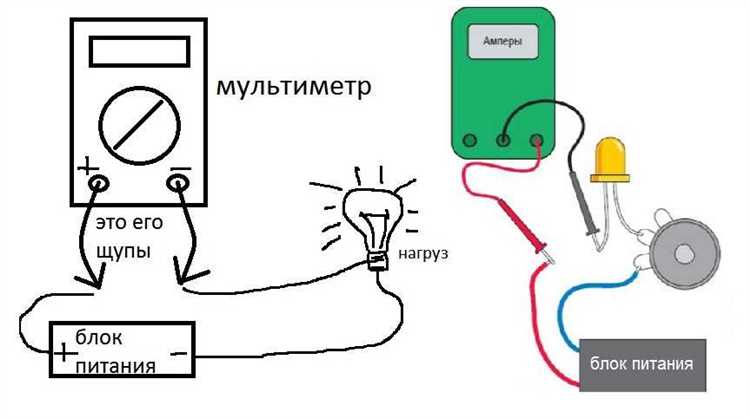

Подключение щупов к SMD-компонентам и контактным площадкам

Для мелких контактных площадок, где доступ затруднён, целесообразно применять пинцет-щупы или переходные адаптеры с фиксирующими зажимами. Это снижает нагрузку на руки и исключает кратковременные разрывы контакта при измерении.

Перед касанием щупов к площадкам, их поверхность необходимо очистить от пыли и окислов, так как загрязнение повышает контактное сопротивление. Очистку выполняют безабразивными средствами, чтобы не повредить защитное покрытие.

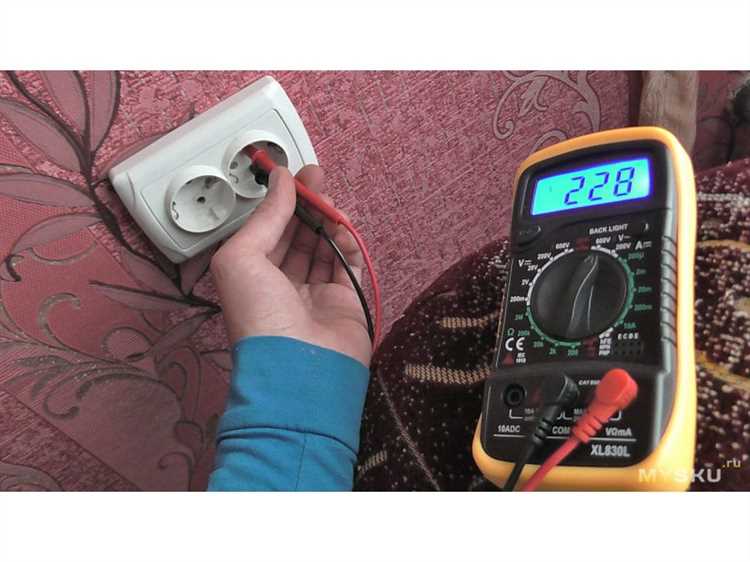

Измерение напряжения питания на разъёмах и стабилизаторах

Перед измерением убедитесь, что мультиметр находится в режиме измерения постоянного напряжения с диапазоном, превышающим предполагаемое значение питания. Щупы должны быть подключены так, чтобы красный был в гнезде V, а чёрный – в COM.

Если показания на выходе стабилизатора ниже нормы или нестабильны, рекомендуется дополнительно проверить напряжение на входе, а также наличие пульсаций, используя режим переменного напряжения мультиметра. Это помогает выявить проблемы в питающей цепи или конденсаторах фильтрации.

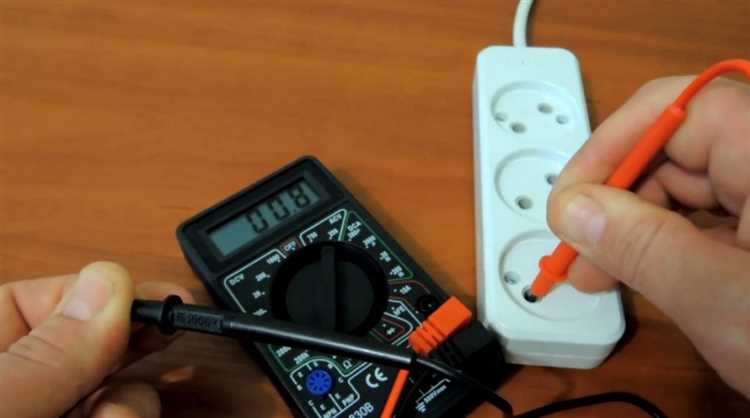

Замер падения напряжения на резисторах и печатных дорожках

При проверке печатных дорожек щупы устанавливают на разные участки одной цепи – до и после предполагаемого участка с повышенным сопротивлением. Падение напряжения в исправной дорожке на рабочих токах обычно не превышает нескольких милливольт. Значения выше нормы указывают на подгоревший участок, микротрещину или плохой контакт пайки.

Измерения проводят при рабочей нагрузке, так как в обесточенной плате падение напряжения отсутствует. Для получения достоверных данных необходимо избегать касания щупами соседних проводников и учитывать влияние сопротивления контактов измерительных проводов при работе с малыми напряжениями.

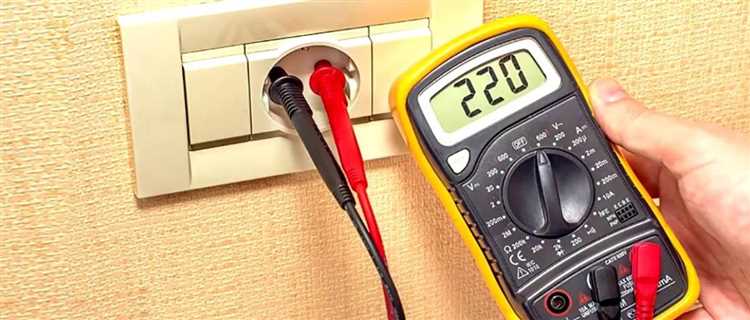

Проверка логических уровней и коротких переключений

При диагностике цифровых цепей мультиметром можно зафиксировать логические уровни на входах и выходах микросхем, а также выявить кратковременные переходы между состояниями. Для этого используется режим измерения постоянного напряжения с диапазоном, соответствующим питающему напряжению цифровой части платы.

• Для логики с питанием 5 В уровень «0» обычно находится в пределах 0–0,8 В, а уровень «1» – от 2 В до 5 В.
• Для 3,3 В схем уровень «0» – 0–0,8 В, уровень «1» – от 2 В до 3,3 В.
• При нестабильных или промежуточных значениях стоит проверить сигнал осциллографом, так как мультиметр может усреднять быстрые изменения.

Для выявления коротких переключений полезно:

1. Зафиксировать щупы на контрольных точках без движения, чтобы избежать наводок.
2. Использовать мультиметры с функцией «Hold» или «Min/Max» – они позволяют зафиксировать мгновенные пики.
3. При работе с тактовыми сигналами или быстрыми шинами учитывать, что мультиметр не отобразит полную картину, но сможет показать наличие активности по нестабильному показанию.

При проверке входов и выходов микроконтроллеров необходимо сравнивать полученные уровни с паспортными данными конкретного чипа, так как допустимые границы логических состояний могут отличаться в зависимости от технологии изготовления.

Определение пульсаций и переменного компонента на конденсаторах

В режиме измерения постоянного напряжения (DC) мультиметр покажет среднее значение, что не отражает присутствие пульсаций. Переменный компонент проявляется как колебания с частотой питающей сети (обычно 50 или 60 Гц) или более высокочастотные помехи.

При измерении важно учитывать чувствительность прибора: минимальные пульсации на фильтрующих конденсаторах могут составлять несколько милливольт переменного напряжения. Значения выше 50–100 мВ AC на выходе стабилизатора свидетельствуют о недостаточной фильтрации.

Для точного анализа пульсаций предпочтительно использовать осциллограф, но мультиметр позволяет быстро выявить наличие значимого переменного компонента. Если мультиметр поддерживает измерение частоты, рекомендуется проверить соответствие частоты переменного сигнала частоте сети.

Проверку проводят при включённом питании и под нагрузкой, чтобы увидеть реальные условия работы конденсатора. Высокие пульсации указывают на возможное повреждение конденсатора, ухудшение его характеристик или проблемы в цепи стабилизации напряжения.

Вопрос-ответ:

Как правильно выбрать режим мультиметра для измерения напряжения на плате?

Для измерения напряжения на плате следует установить мультиметр в режим измерения постоянного напряжения (DCV) или переменного напряжения (ACV), в зависимости от типа сигнала на тестируемом участке. Обычно на платах чаще измеряют постоянное напряжение питания, поэтому выбирают DCV. Если диапазон измерений неизвестен, лучше установить максимально возможный предел, затем снизить его для более точного результата. Это помогает избежать перегрузки прибора и защищает его от повреждений.

Почему мультиметр показывает значение напряжения, хотя устройство отключено от питания?

Если при отключенном питании на выводах платы фиксируется напряжение, это может быть связано с остаточными зарядками на конденсаторах или наведёнными токами в цепях. Также возможно влияние внешних источников, например, емкостные или индуктивные помехи, либо подключение к цепям с активными элементами, которые могут создавать напряжение. Для проверки лучше измерять напряжение сразу после отключения питания и учитывать конфигурацию цепи.

Какие ошибки чаще всего допускают при измерении напряжения на печатной плате?

Частые ошибки включают неправильное подключение щупов, например, перепутывание плюса и минуса, использование неподходящего диапазона измерений, что может привести к неверным показаниям или повреждению мультиметра. Ещё одна ошибка — касание пальцами проводников во время измерения, что влияет на результаты из-за электрического контакта. Также следует избегать подключения щупов к точкам с высоким импульсным током, чтобы не повредить прибор.

Как проверить наличие переменного напряжения на конденсаторе с помощью мультиметра?

Для выявления переменного напряжения на конденсаторе нужно переключить мультиметр в режим измерения переменного напряжения (ACV). Затем щупы прикасаются к выводам конденсатора. Если показания отличаются от нуля, значит на конденсаторе присутствует переменный компонент. Это часто указывает на пульсации напряжения или шумы, которые могут влиять на работу схемы. Важно измерять в точках с соответствующим доступом, избегая короткого замыкания.

Можно ли измерять напряжение на микросхемах с помощью обычного мультиметра без риска повреждения?

Обычный мультиметр подходит для измерения напряжения на выводах микросхем, если соблюдать осторожность. Следует убедиться, что диапазон выбран правильно, и использовать щупы аккуратно, чтобы не замкнуть соседние контакты. Мультиметр с высокой внутренней сопротивляемостью снижает влияние на работу микросхемы. При измерениях на чувствительных и сложных устройствах рекомендуется отключать питание и проводить проверку в соответствии с документацией.

Как правильно подключить щупы мультиметра для измерения напряжения на печатной плате?

Для измерения напряжения на плате необходимо подключать щупы мультиметра параллельно к точкам измерения, то есть между точкой с нужным потенциалом и общей землей (или минусовым контактом). Красный щуп обычно подключается к положительной точке, черный — к общей земле. Важно убедиться, что мультиметр находится в режиме измерения постоянного или переменного напряжения, в зависимости от типа сигнала на плате. При работе с мелкими элементами следует аккуратно прикасаться щупами, чтобы не замкнуть соседние контакты и не повредить схему.
