Однопроводной лямбда зонд контролирует уровень кислорода в выхлопных газах, что напрямую влияет на состав топливной смеси и работу двигателя. Для корректной работы он генерирует напряжение в диапазоне от 0,1 до 0,9 В в зависимости от содержания кислорода. Если показания выходят за эти пределы или зонд не реагирует на изменение условий, необходима диагностика.
Тестирование начинается с визуального осмотра на предмет повреждений изоляции и контактов. Следующий этап – проверка напряжения с помощью цифрового мультиметра, подключенного к сигналу зонда и массе двигателя. Рабочая частота сигнала при нагреве датчика должна быть от 0,5 до 1 Гц. При отсутствии пульсаций или постоянном напряжении зонд требует замены.
Для имитации изменения состава смеси используют ручное перекрытие подачи воздуха или подачу газа с разной концентрацией кислорода. Реакция лямбда зонда должна проявляться в изменении выходного напряжения в пределах указанных значений. Неспособность показать такую динамику указывает на нарушение функциональности или загрязнение поверхности датчика.

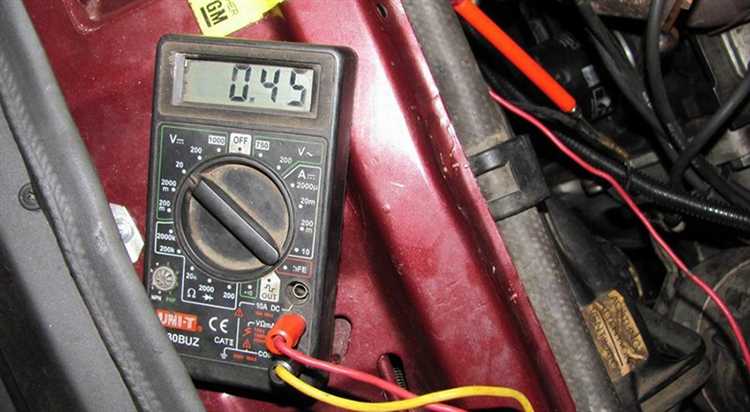

Подготовка инструментов и оборудования для проверки
Для проверки однопроводного лямбда зонда необходим цифровой мультиметр с функцией измерения переменного и постоянного напряжения, а также омметр для контроля сопротивления нагревательного элемента, если он имеется. Минимально допустимое разрешение мультиметра – 0,1 В.
Дополнительно потребуется тестер с возможностью измерения частоты или генератор импульсов, чтобы оценить динамическую реакцию датчика при изменении состава смеси. Для подачи управляющих сигналов удобно использовать адаптер с подключением к диагностическому разъему OBD-II.
Провод с клеммами типа «крокодил» позволит надежно зафиксировать щупы мультиметра на контактах зонда без риска случайного отсоединения. При необходимости нужен и изолирующий материал для защиты соединений от короткого замыкания и внешних воздействий.
Важно подготовить источник питания 12 В для имитации работы штатной электросети автомобиля, а также защитные перчатки и очки для безопасности при работе с элементами выхлопной системы и электрооборудованием.
Методы проверки сопротивления нагревателя зонда
Для проверки сопротивления нагревателя однопроводного лямбда зонда необходим мультиметр с функцией измерения сопротивления (омметр). Оптимальный диапазон измерения – от 0 до 20 Ом.
Основные этапы проверки:
- Отключите разъем зонда от проводки автомобиля.
- Установите мультиметр в режим измерения сопротивления.
- Подключите щупы мультиметра к контактам нагревателя зонда.
Типовое сопротивление нагревателя находится в пределах 3–10 Ом, в зависимости от модели зонда и производителя. Например, для распространенных моделей значение около 5 Ом считается нормой.
Если сопротивление значительно выше – более 15 Ом, это указывает на повреждение или обрыв нагревательного элемента. Значение близкое к бесконечности говорит об обрыве цепи. Низкое сопротивление, близкое к нулю, может свидетельствовать о коротком замыкании внутри нагревателя.
Дополнительно рекомендуют измерить сопротивление между нагревательным элементом и корпусом зонда. Это значение должно быть очень высоким (несколько мегом), что подтверждает отсутствие пробоя на корпус.
Пошаговая инструкция для проверки:
- Выключите зажигание и дождитесь остывания выхлопной системы.
- Отсоедините разъем лямбда зонда.
- Измерьте сопротивление между двумя контактами нагревателя.
- Сравните полученный результат с эталонными значениями из технической документации.
- Измерьте сопротивление между каждым контактом нагревателя и корпусом зонда.
- Оцените состояние нагревателя по полученным результатам.
Проверку рекомендуется проводить на холодном элементе. Если результат находится в пределах нормы, но подозрения остаются, стоит выполнить проверку нагревателя под напряжением, контролируя потребляемый ток. Обычно номинальный ток составляет 0,7–1,5 А в зависимости от модели.

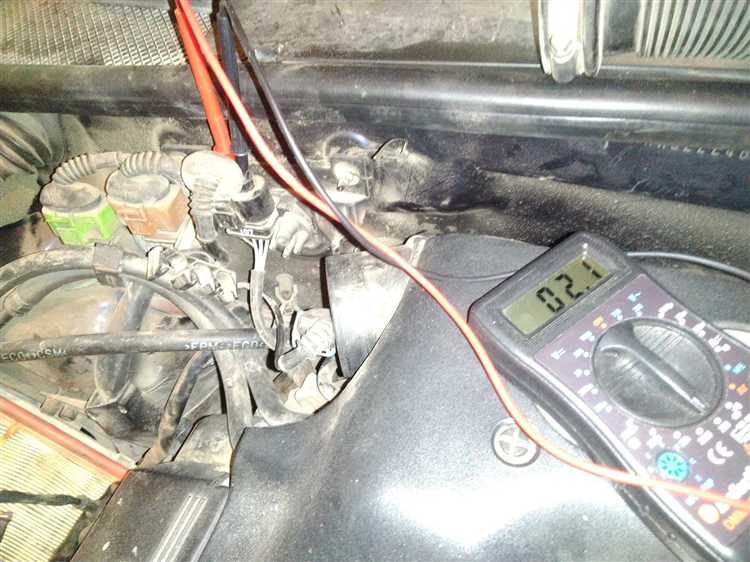

Измерение выходного сигнала лямбда зонда мультиметром
Для измерения выходного сигнала однопроводного лямбда зонда необходим цифровой мультиметр с функцией измерения постоянного напряжения (DC). Зонд подключается к цепи выхлопной системы двигателя, поэтому при тестировании двигатель должен работать на прогретом состоянии, чтобы лямбда зонд достиг рабочей температуры.
При нормальной работе напряжение сигнала колеблется в пределах от 0,1 до 0,9 В. Значение около 0,1 В свидетельствует о бедной смеси (избыток воздуха), близкое к 0,9 В – о богатой смеси (избыток топлива). Колебания напряжения должны происходить с частотой примерно 1 Гц при устойчивом режиме работы двигателя.
Если напряжение стабильно и не меняется, либо постоянно находится на низком или высоком уровне, это указывает на неисправность зонда или проблемы в системе питания и управления смесью.
Во время измерения избегайте коротких замыканий и повреждений проводки. Для точной оценки стоит сравнить данные с нормами, указанными в технической документации конкретного автомобиля.
Проверка реакции зонда на изменение концентрации кислорода
Для оценки работоспособности однопроводного лямбда зонда необходимо проверить изменение его выходного сигнала при варьировании уровня кислорода в выхлопных газах.
Запустите двигатель и дайте ему прогреться до рабочей температуры (около 90–95 °C). Это важно для корректной реакции зонда.
Создайте изменение концентрации кислорода в выхлопе, например, временно обогатив смесь с помощью легкого нажатия на педаль газа или кратковременным добавлением воздуха в воздушный патрубок до датчика (например, через вакуумный шланг с контролируемым подсосом).
Наблюдайте за показаниями мультиметра: напряжение должно изменяться в диапазоне примерно от 0,1 В (бедная смесь, избыток кислорода) до 0,9 В (богатая смесь, недостаток кислорода). Медленные или отсутствующие колебания свидетельствуют о неисправности зонда.
Если изменения напряжения происходят, но амплитуда мала (например, менее 0,4 В), это может указывать на деградацию сенсора или загрязнение рабочей поверхности.
Для более точной диагностики используйте осциллограф, фиксируя периодические колебания напряжения при изменении режима работы двигателя. Частота реакции должна быть не менее 1 Гц.
При отсутствии изменений после создания условий для изменения кислородного состава выхлопа следует проверить целостность цепи питания и массу, а также рассмотреть замену лямбда зонда.
Анализ признаков неисправности однопроводного лямбда зонда
Основные признаки неисправности однопроводного лямбда зонда связаны с нестабильным или отсутствующим выходным сигналом. При исправном состоянии напряжение на выходе должно колебаться в пределах 0,1–0,9 В с частотой около 1 Гц при нормальной работе двигателя и температуре зонда от 300 °C. Стабильное значение напряжения около 0,45 В или долгое удержание в верхней или нижней зоне свидетельствует о сбое.
Другие признаки включают:
| Признак | Описание | Рекомендация |
|---|---|---|
| Отсутствие изменения напряжения | Выходной сигнал не меняется при изменении состава смеси | Проверить целостность проводки и нагреватель, заменить зонд при необходимости |
| Постоянное низкое напряжение (<0,1 В) | Зонд видит богатую смесь постоянно как бедную | Проверить подачу топлива, систему впуска, целостность зонда |
| Постоянное высокое напряжение (>0,9 В) | Зонд сигнализирует о бедной смеси, несмотря на нормальные условия | Проверить герметичность впуска, датчики подачи воздуха, заменить зонд при необходимости |
| Задержка отклика | Сигнал реагирует с заметным запаздыванием на изменения состава смеси | Проверить нагреватель, возможно загрязнение или износ |
Для подтверждения неисправности измеряют сопротивление нагревателя и проводят тест реакции на резкое изменение состава смеси (например, временное закрытие воздухозаборника). При отсутствии отклика или отклонений за пределами нормы требуется замена датчика.
Технические рекомендации по замене и подключению зонда
Перед заменой однопроводного лямбда зонда необходимо отключить отрицательную клемму аккумулятора, чтобы исключить риск короткого замыкания и сбросить ошибки ЭБУ.
Для демонтажа используйте специализированный ключ для лямбда зондов с вырезом для провода, чтобы избежать повреждения кабеля. Откручивать следует только при холодном двигателе для предотвращения деформации резьбы.
Перед установкой нового зонда очистите резьбовую часть от нагара и остатков герметика, используя металлическую щётку или очиститель карбюратора. Резьбу рекомендуется слегка смазать высокотемпературной медной смазкой для облегчения последующего демонтажа и предотвращения коррозии.
Подключение однопроводного зонда производится к соответствующему разъёму в жгуте автомобиля. Особое внимание уделяйте целостности изоляции провода и надёжности контакта. Для проверки используйте мультиметр в режиме прозвонки.
После установки и подключения запустите двигатель, дайте ему прогреться до рабочей температуры и проверьте показания датчика с помощью диагностического сканера. Значения напряжения должны колебаться в пределах 0,1–0,9 В с частотой переключений около 1 Гц.
Если после замены появляются ошибки или показания нестабильны, повторно проверьте качество контакта и правильность подключения. Не допускайте механических повреждений провода при прокладке, избегайте острых перегибов и контактов с горячими частями двигателя.
Вопрос-ответ:
Как определить, что однопроводной лямбда зонд работает неправильно?
Основные признаки неисправности включают нестабильные или отсутствующие колебания выходного сигнала, превышение нормального времени отклика, а также нарушение характерного напряжения в диапазоне примерно 0,1–0,9 В. Если при прогреве двигателя сигнал не меняется, либо постоянно держится на одном уровне, это указывает на проблему с элементом. Кроме того, заметное ухудшение работы двигателя — повышенный расход топлива, нестабильный холостой ход — может указывать на неисправность зонда.
Каким образом можно проверить исправность однопроводного лямбда зонда с помощью мультиметра?
Для проверки необходимо выставить мультиметр в режим измерения напряжения постоянного тока. При холодном двигателе напряжение должно быть низким, ближе к 0 В. После прогрева мотора до рабочей температуры сигнал начинает колебаться между 0,1 и 0,9 В с частотой несколько раз в секунду. Если таких колебаний нет или напряжение стабильно на низком или высоком уровне, это указывает на неисправность. Также стоит проверить сопротивление нагревателя (если он есть), сравнив его с паспортными значениями.
Почему однопроводной лямбда зонд может не реагировать на изменение состава топливовоздушной смеси?
Причины могут быть связаны с физическим износом электродов, загрязнением поверхности датчика или нарушением герметичности корпуса. Также возможна проблема с электрическими контактами или кабелем, приводящая к потере сигнала. При нарушении температурного режима зонд не сможет корректно реагировать, так как его работа основана на разности концентраций кислорода при высокой температуре. Иногда причиной становится неправильное подключение или выход из строя нагревательного элемента.
Как влияет состояние однопроводного лямбда зонда на работу двигателя и расход топлива?
Если датчик выдает некорректные сигналы, блок управления двигателем получает неверные данные о составе выхлопных газов. Это приводит к неправильной регулировке подачи топлива: смесь становится либо слишком богатой, либо слишком бедной. В результате ухудшается динамика автомобиля, увеличивается токсичность выхлопа и растет расход топлива. Поддержание нормальной работы зонда помогает поддерживать баланс между экономичностью и экологичностью работы мотора.
