Задний тормозной суппорт с интегрированным ручным тормозом представляет собой сложный узел, сочетающий функции основного и стояночного торможения. Его обслуживание требует точного подхода и понимания конструкции, особенно в случае возникновения закисания троса ручника или утечки тормозной жидкости из-под пыльника поршня.
Перед началом разборки необходимо убедиться в наличии инструмента: шестигранники или торцевые ключи для направляющих, разводной ключ или специальный инструмент для вдавливания поршня с поворотом, съемник стопорных колец, а также смазка для направляющих и уплотнителей. Также потребуется набор новых манжет и пыльников, если планируется полная переборка суппорта.
Работы производятся на демонтированном узле. Сначала снимается трос ручного тормоза с рычага, затем откручиваются направляющие и суппорт освобождается от скобы. Далее демонтируется механизм ручника: стопорное кольцо, рычаг, пружина и шток. Только после этого можно извлечь поршень, проверив его на наличие коррозии и износа, а также очистить цилиндр от нагара и остатков тормозной жидкости.
Важно учитывать, что сборка происходит в обратной последовательности, с обязательной проверкой герметичности новых манжет и корректной работы ручного привода после установки. Использование неподходящих инструментов или игнорирование технологических особенностей приведёт к нарушению работы ручника или утечке жидкости при нагрузке.
Подготовка инструментов и условий для разбора суппорта
Перед разбором заднего суппорта с ручником необходимо обеспечить доступ к рабочей зоне и подготовить весь необходимый инструмент.
- Домкрат с подставками (не менее 2 тонн) – для безопасного подъема автомобиля.
- Колесный ключ или торцовая головка на 17 мм – для снятия колеса.
- Трещотка с удлинителем и головки 12–14 мм – для откручивания направляющих и креплений суппорта.
- Гаечный ключ на 10 мм – для тормозной трубки, если требуется её отсоединение.
- Шестигранник 7 мм (если применяется в конструкции) – для направляющих суппорта.
- Отвертка с плоским лезвием – для аккуратного снятия колодок и элементов крепления.
- Плоскогубцы – для демонтажа возвратных пружин ручника.
- Щетка по металлу – для очистки загрязнённых резьбовых соединений.
- Смазка для направляющих и уплотнений (высокотемпературная, совместимая с резиной).
- Перчатки с прорезиненной ладонью – для защиты рук и лучшего сцепления с инструментом.
- Очки защитные – при работе с металлической щеткой и демонтаже закисших деталей.
Рабочее место должно быть ровным, хорошо освещённым и сухим. Отключи стояночный тормоз до начала работ. Не допускается работа под автомобилем без страховочных подставок – это критически важно для безопасности. При наличии воздушного компрессора можно использовать продувку для очистки пыли и грязи с суппорта перед разборкой.

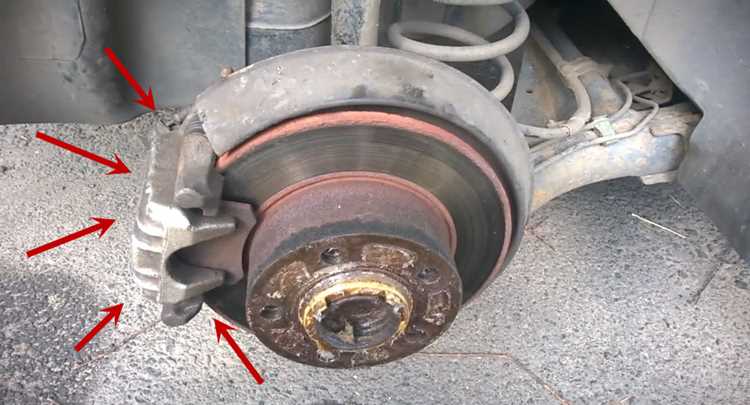

Снятие колеса и обеспечение доступа к суппорту
Установите автомобиль на ровную, твёрдую поверхность. Задействуйте стояночный тормоз и подложите противооткатные упоры под передние колёса. Ослабьте болты заднего колеса, не поднимая машину домкратом – достаточно 1/4 оборота каждого болта.
Расположите домкрат под усиленной частью порога рядом с задним колесом. Поднимайте до полного отрыва колеса от земли. Убедитесь в устойчивости машины, затем установите подставку под кузов для дополнительной страховки.
Полностью открутите болты и снимите колесо. Оцените состояние тормозного диска и наличие коррозии вокруг суппорта. Если гайки прикипели, используйте проникающую смазку – WD-40 или аналог, выждите 5–10 минут и повторите попытку.
Для свободного доступа к суппорту поверните поворотный кулак, слегка поворачивая рулевое колесо. Это особенно важно при ограниченном пространстве в арке. Осмотрите область креплений суппорта: убедитесь в наличии свободного доступа к направляющим и механизму ручника.

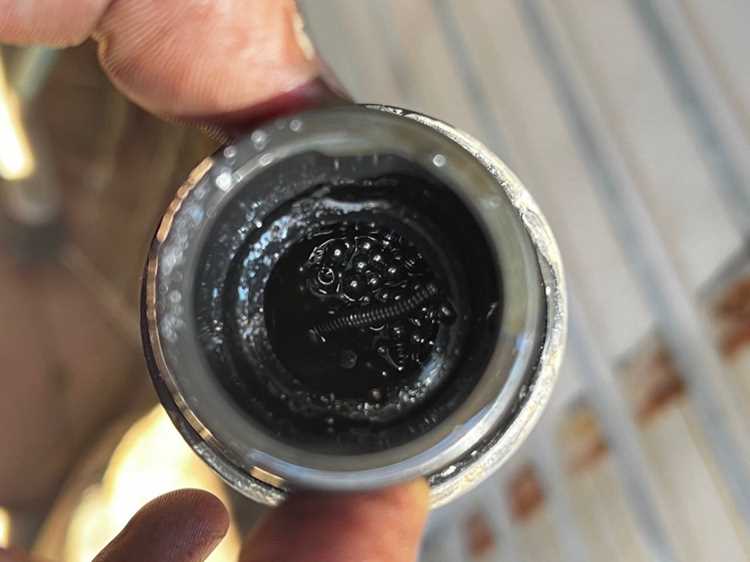

Откручивание направляющих и демонтаж суппорта
Перед откручиванием направляющих необходимо очистить их от грязи и ржавчины металлической щеткой, особенно в зоне головок болтов. Это снижает риск срыва граней при откручивании.
Используйте торцевую головку подходящего размера (чаще всего 13 мм или 14 мм) и трещотку. При сильной коррозии – применяйте проникающую смазку типа WD-40 и выждите 10–15 минут. В случае прикипания резьбы – аккуратно прогрейте болт строительным феном до 150–200°C.
После откручивания верхней и нижней направляющих (обычно 2 болта), аккуратно снимите суппорт, удерживая его двумя руками. Не допускайте натяжения тормозного шланга. Закрепите суппорт на пружине или рычаге подвески с помощью стяжки или проволоки.
Для систем с ручником обязательно отсоедините трос стояночного тормоза перед демонтажем, если он мешает снятию суппорта. Подключение троса может быть реализовано через скобу с фиксатором или болтовое соединение – используйте соответствующий инструмент.
| Инструмент | Применение | Примечание |
|---|---|---|
| Торцевая головка 13–14 мм | Откручивание направляющих | Выбирать точно по размеру, избегая люфта |
| Проникающая смазка | Обработка ржавых соединений | Выждать минимум 10 минут после нанесения |
| Металлическая щетка | Очистка зоны болтов | Удаляет грязь и облегчает доступ |
| Стяжка/проволока | Фиксация суппорта | Не допускать провисания на шланге |
| Строительный фен | Нагрев прикипевших болтов | Контролировать температуру нагрева |
Не допускайте перекосов при демонтаже – это может повредить направляющие пальцы или посадочные места на скобе.
Отсоединение троса ручника от суппорта
Перед отсоединением троса необходимо обеспечить свободный доступ к заднему суппорту. Для этого демонтируй колесо и зафиксируй автомобиль на домкрате с подставкой. Убедись, что ручник полностью отпущен – если трос находится под натяжением, его демонтаж усложняется.
Найди точку крепления троса к рычагу суппорта. Чаще всего используется защелка или фиксирующая скоба. Используй плоскую отвертку или тонкий монтажный инструмент для аккуратного поддевания скобы. Не допускай её деформации – при повторной сборке она должна надёжно зафиксировать трос.
После снятия фиксатора аккуратно вытолкни наконечник троса из посадочного гнезда на рычаге. Если соединение закисло, обработай его проникающей смазкой (WD-40 или аналог) и подожди 5–10 минут. Не применяй чрезмерную силу – можно повредить механизм.
Когда наконечник отсоединён, выведи трос из направляющей на корпусе суппорта. При наличии резиновой втулки убедись, что она не повреждена – она защищает механизм от попадания грязи и влаги. Осмотри трос на предмет износа и коррозии – при наличии повреждений рекомендуется его замена.
Разборка корпуса суппорта и извлечение поршня
Снимите пыльник поршня, поддев его тонкой пластиковой лопаткой или деревянной шпажкой, чтобы не повредить зеркало цилиндра. При наличии коррозии в районе кромки пыльника, предварительно зачистите поверхность металлической щеткой.
Перед извлечением поршня убедитесь, что из корпуса полностью слит тормозной fluid. Используйте компрессор: подайте воздух в отверстие подачи тормозной жидкости. Держите суппорт поршнем вниз, обернув его плотной тряпкой – при выходе поршень может вылететь с усилием.
Если поршень не выходит, вращайте его с помощью специнструмента – механического винтового адаптера, вкручивая по часовой стрелке. Резкие удары или применение зубила недопустимы – деформация поршня приведёт к потере герметичности.
После извлечения осмотрите поршень: наличие задиров, каверн или ржавчины требует замены. Тщательно проверьте цилиндр суппорта на наличие следов износа и окисления. Даже незначительные повреждения рабочей поверхности – причина для установки нового корпуса.
Удалите уплотнительное кольцо из канавки внутри цилиндра. Используйте пластиковый крючок, не царапая металл. Кольцо всегда подлежит замене, повторное использование недопустимо.
Осмотр и очистка внутренних компонентов суппорта
После снятия поршня оцените состояние цилиндра. Наличие ржавчины, задиров или коррозии недопустимо – даже незначительные дефекты приведут к утечке тормозной жидкости. При наличии повреждений замените суппорт или цилиндр полностью.
Проверьте поверхность поршня. Он должен быть гладким, без раковин и следов износа. Если поршень заклинивает или визуально деформирован, его необходимо заменить. Использование повреждённого элемента недопустимо.
Извлеките уплотнительное кольцо и пыльник. Осмотрите канавки под уплотнение на наличие загрязнений, следов окисления или износа. Очистку выполняйте мягкой щёткой и тормозным очистителем. Использование металлических инструментов запрещено – возможны повреждения поверхности.
Проверьте втулку механизма ручного тормоза. Убедитесь в свободном ходе и отсутствии заклинивания. Очистите от старой смазки, загрязнений и отложений сажистого характера. После очистки проверьте герметичность и состояние сальников. При нарушении целостности замените их.
Все компоненты очищайте только специализированными средствами, не оставляющими масляной плёнки. Запрещено использовать бензин или растворители на нефтяной основе – они разрушают резиновые элементы.
Перед сборкой просушите детали сжатым воздухом. Остатки влаги на внутренних поверхностях вызывают коррозию и преждевременный износ компонентов.
Проверка и замена уплотнительных элементов и пыльников
После демонтажа суппорта необходимо тщательно осмотреть пыльники направляющих и поршня. Любые трещины, разрывы, потертости или следы затвердевания – основание для замены. Повреждённые пыльники теряют герметичность, что приводит к коррозии направляющих и заклиниванию поршня.
Уплотнительное кольцо поршня внутри цилиндра должно быть эластичным и без деформаций. Если кольцо потеряло форму, задубело или имеет следы износа, требуется его замена. Перед установкой нового кольца поверхность цилиндра очищается от остатков старой смазки и коррозии, используется только тормозная жидкость соответствующего типа (DOT 4 или указанная производителем) в качестве монтажной смазки.
Направляющие суппорта извлекаются и осматриваются на наличие износа или задиров. При замене пыльников направляющих обязательно используется термостойкая силиконовая смазка для суппортов. Смазку наносят равномерным тонким слоем, избегая излишков, чтобы не спровоцировать разбухание резины.
Перед установкой новых пыльников и уплотнителей проверяется посадочное место на предмет ржавчины и загрязнений. Любые отложения удаляются металлической щеткой или мелкой наждачной бумагой, затем поверхности обезжириваются. Герметичность посадки проверяется вручную – элементы должны входить с лёгким усилием без перекосов.
