Supra PAS 6255 – популярная автомобильная магнитола с множеством функций, требующая аккуратного подхода при разборке. Неправильное вскрытие может привести к повреждению внутренних компонентов и потере гарантии.
Перед началом разборки необходимо подготовить набор инструментов: крестовую и плоскую отвертки, пластиковые лопатки для снятия панелей и антивибрационные перчатки. Также важно отключить питание устройства и отсоединить аккумулятор автомобиля.
Данная инструкция детально описывает последовательность действий, включая удаление крепежных элементов, отсоединение разъемов и разборку корпуса. Рекомендуется выполнять каждый этап без применения чрезмерной силы и внимательно фиксировать порядок снятия деталей для последующей сборки.
Подготовка рабочего места и инструментов для разборки Supra PAS 6255
Выберите ровную поверхность с достаточным освещением – минимальная яркость должна составлять 800 лк. Рабочее место должно быть свободно от посторонних предметов и иметь размер не менее 1 м² для удобного размещения деталей.
Подготовьте антистатический коврик или ткань толщиной не менее 3 мм для защиты корпуса и внутренних компонентов от царапин и статического электричества.
Необходимый набор инструментов включает:
— Отвертки Phillips PH0 и PH1 с магнитным наконечником;
— Пластиковые лопатки для разъёма защёлок;
— Пинцет с острыми концами для извлечения мелких элементов;
— Контейнеры или магнитный поддон для аккуратного хранения винтов и мелких деталей;
— Изолента или маркеры для пометки кабелей и разъёмов;
Перед началом работы отключите Supra PAS 6255 от сети и извлеките все внешние подключения. При необходимости снимите аккумулятор (если присутствует) для предотвращения короткого замыкания.
Запишите или сфотографируйте порядок расположения элементов и кабелей – это ускорит последующую сборку и минимизирует ошибки.
Убедитесь, что температура в помещении находится в диапазоне 18–24 °C, чтобы избежать конденсации влаги на электронных компонентах.
Подготовка рабочего места и инструментов с учетом перечисленных рекомендаций обеспечит эффективную и безопасную разборку Supra PAS 6255 без повреждений.
Отключение питания и безопасное извлечение устройства из корпуса
Перед началом разборки Supra PAS 6255 необходимо полностью обесточить устройство и исключить риск повреждения внутренних компонентов при извлечении из корпуса.
- Извлеките прибор из автомобиля, если он ещё установлен. Для этого аккуратно снимите лицевую панель (если она съёмная), чтобы получить доступ к крепежным элементам.
- С помощью пластикового съёмника или тонкой отвёртки освободите защёлки, удерживающие рамку автомагнитолы в монтажной шахте.
- Потяните устройство на себя, удерживая за корпус, а не за переднюю панель, чтобы избежать повреждений.
- После извлечения корпуса отсоедините ISO-разъёмы питания и аудиосигнала. Не тяните за провода – аккуратно нажмите фиксатор на разъёме и вытащите его из гнезда.
- Отключите антенный штекер и возможные дополнительные кабели (например, AUX, USB или адаптер управления на руле).
При работе избегайте контакта с металлическими инструментами внутри устройства до полной разрядки конденсаторов. Устройство должно пролежать без подключения к питанию не менее 5 минут перед дальнейшими действиями.

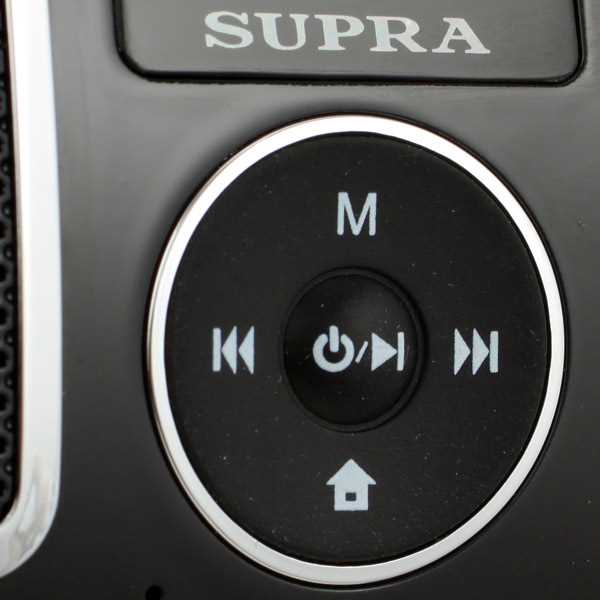

Снятие передней панели и разборка кнопочного блока
Перед началом работ убедитесь, что устройство полностью обесточено и отсоединено от всех разъёмов. Для доступа к передней панели потребуется открутить два винта с обратной стороны корпуса, удерживающих фиксирующие направляющие. Используйте отвертку с тонким шлицем, чтобы не повредить пластик при последующем демонтаже.
Снимите аккуратно переднюю рамку, потянув её вперёд равномерно с обеих сторон. При наличии защёлок освободите их пластиковым медиатором или шпателем. Избегайте резких движений: панель закреплена хрупкими пластиковыми защёлками, легко подверженными излому.
После демонтажа рамки получаете доступ к кнопочному блоку. Он обычно закреплён на двух винтах с лицевой стороны. Открутите их, после чего аккуратно извлеките плату кнопок, предварительно отсоединив шлейф, соединяющий её с основной платой. Для отсоединения шлейфа воспользуйтесь пинцетом: тянуть за провода недопустимо.
Кнопочный блок представляет собой отдельную плату с кнопками, припаянными непосредственно к дорожкам. При необходимости замены кнопок их можно выпаять, используя паяльник с тонким жалом и минимальным нагревом, чтобы избежать повреждения контактных площадок.
Разборка внутреннего блока питания и осмотр компонентов
Для доступа к блоку питания Supra PAS 6255 необходимо аккуратно отсоединить экранирующую крышку, удерживаемую винтами по периметру платы. Используй отвертку с магнитным наконечником, чтобы избежать падения крепежа внутрь устройства. После снятия крышки отсоедини провода, идущие к трансформатору и основным цепям питания, предварительно зафиксировав их расположение на фото или схеме.
Диодные мосты и стабилизаторы напряжения находятся на радиаторах. Проверь плотность крепления и наличие термопасты. Если радиаторы загрязнены, очисти их мягкой щеткой и сжатым воздухом. Особое внимание удели плате в области дросселя – здесь часто происходит локальный перегрев. При наличии следов потемнения замени поврежденные элементы и восстанови дорожки при необходимости.
Заверши осмотр диагностикой с помощью мультиметра: проверь сопротивление на входе питания, целостность диодов и стабильность выходного напряжения (при подключении лабораторного источника). Только после полной диагностики принимай решение о частичной или полной замене блока питания.
Отсоединение и извлечение механизма привода дисков
Сначала отсоедините шлейф, идущий от привода к основной плате. Для этого аккуратно освободите фиксатор разъёма, не прилагая чрезмерного усилия, чтобы не повредить контактную группу. Обратите внимание на маркировку шлейфа и расположение контактов для последующей обратной сборки.
Открутите винты, фиксирующие привод к корпусной раме. Обычно используется крепление на четырёх винтах – два по бокам и два по переднему краю. Применяйте отвертку с магнитным жалом, чтобы избежать падения винтов внутрь корпуса.
После снятия винтов осторожно подденьте привод с тыльной стороны и извлеките его, придерживая двумя руками. Не допускайте перекоса или изгиба корпуса привода – это может нарушить калибровку оптической головки или повредить направляющие.
Проверьте наличие дополнительных упоров или защёлок на направляющих шасси. В некоторых ревизиях устройства они удерживают привод в пазах. При необходимости слегка надавите на фиксатор или потяните механизм строго по направлению направляющих, избегая смещения по диагонали.
После успешного извлечения проверьте состояние резиновых демпферов и направляющих салазок. Износ или смещение этих элементов может быть причиной вибраций при работе привода. При наличии загрязнений очистите элементы изопропиловым спиртом с помощью безворсовой салфетки.
Чистка и замена изношенных деталей после разборки Supra PAS 6255
После полной разборки устройства необходимо удалить накопившиеся загрязнения с внутренних компонентов. Пыль с плат и разъёмов удаляется антистатической кистью с мягким ворсом. Поверхности, покрытые налётом или следами окисления, очищаются изопропиловым спиртом (не менее 90%) с использованием безворсовой салфетки.
Контакты шлейфов и разъёмов осматриваются под увеличением. Потемневшие, окисленные или деформированные контакты подлежат зачистке ластиком или замене при наличии повреждений. Особое внимание уделяется контактной группе моторчика привода и области соединения с платой управления.
Проверяются пластиковые шестерни привода: изношенные зубья, трещины и люфт в зацеплении – повод для полной замены. Аналогично поступают с осью подвижной каретки: при наличии задиров и люфта заменяется направляющая или втулка. Перед установкой новых деталей рекомендовано нанести тонкий слой силиконовой смазки на трущиеся поверхности.
Изношенные резиновые пассики подлежат безусловной замене. Оригинальные размеры: основной пассик – 65 мм по окружности, вспомогательный – 40 мм. Устанавливаются новые элементы с соблюдением натяжения, без перегиба или перекоса.
После замены деталей проводится тестирование перемещения каретки и вращения диска вручную. Ход должен быть плавным, без заеданий и постороннего шума. Любые отклонения устраняются до сборки устройства.
