Термопот Китфорт KT-2503 представляет собой комбинированное устройство, совмещающее функции чайника и термоса. Его корпус выполнен из нержавеющей стали, объём резервуара составляет 5 литров, мощность нагрева – 750 Вт. Устройство оснащено насосом с ручным и автоматическим режимами подачи воды, а также встроенной защитой от перегрева и включения без воды.
При возникновении неисправностей, таких как отсутствие нагрева, неработающий насос или протечка воды, требуется аккуратный разбор устройства для диагностики и ремонта. Важно понимать конструктивные особенности модели KT-2503: верхняя часть корпуса соединена с основной при помощи саморезов, скрытых под декоративными накладками, а электронная часть платы расположена непосредственно под крышкой.
Перед началом разборки необходимо полностью обесточить термопот, слить остатки воды через сливное отверстие и подготовить набор инструментов: крестовую отвёртку, пластиковый медиатор для аккуратного поддевания панелей, а также мультиметр для проверки элементов на плате управления. Следует соблюдать осторожность при отсоединении шлейфов и разъёмов, чтобы не повредить пластиковые направляющие и токопроводящие дорожки.
В данной инструкции представлены практические шаги по разборке Китфорт KT-2503, включая доступ к плате управления, отсоединение насосного механизма и демонтаж внутренних элементов, с акцентом на безопасную последовательность действий и идентификацию возможных неисправностей.
Подготовка термопота к разборке: отключение и слив воды
Перед началом разборки термопота Китфорт KT-2503 необходимо обеспечить его полную безопасность и устранить остатки воды из системы. Это исключит риск короткого замыкания и предотвратит повреждение внутренних компонентов.
- Отключите термопот от электросети, полностью вынув вилку из розетки. Не допускается разборка при подключённом питании.
- Убедитесь, что корпус остыл до комнатной температуры. Если устройство недавно использовалось, подождите не менее 30–40 минут.
Далее необходимо полностью удалить воду из бака и всех внутренних каналов:
- Снимите крышку, если она съёмная, или откройте её с фиксацией в верхнем положении.
- Осторожно переверните термопот над раковиной, удерживая его двумя руками. Слейте воду через основное горловое отверстие.
- Нажмите на кнопку ручной подачи (если имеется), удерживая термопот в перевёрнутом положении, чтобы удалить остатки воды из помпы и трубок.
- Поверните термопот в исходное положение и протрите внутреннюю часть бака сухой тканью без ворса.
Дополнительно рекомендуется отсоединить и осушить съемный фильтр (при наличии), а также проверить дно бака на наличие влаги. Эти действия предотвращают протекание воды на плату управления при открытии корпуса.
Снятие верхней крышки и осмотр элементов управления
Перед началом демонтажа крышки убедитесь, что термопот отключён от сети и полностью остыл. Для безопасного доступа к внутренним компонентам потребуется крестовая отвёртка и пластиковый шпатель для поддевания пластиковых защёлок.
- Переверните термопот вверх дном и найдите винты, фиксирующие верхнюю крышку. Обычно они расположены по периметру основания или под наклейками и резиновыми ножками.
- Аккуратно выкрутите все винты и отложите их в отдельную ёмкость, чтобы не потерять.
- Верните прибор в нормальное положение. Осторожно подденьте пластиковую крышку шпателем с краёв – она удерживается на защёлках, которые легко сломать при чрезмерном усилии.
- После освобождения защёлок аккуратно снимите крышку вверх, стараясь не повредить провода, соединяющие панель управления с платой.
Под крышкой расположены следующие элементы управления:
- Кнопки подачи воды (механические или сенсорные, в зависимости от ревизии модели);
- Плата управления с микросхемами, реле и контактами к нагревательному элементу;
- Светодиоды или дисплей индикации температуры и режимов;
- Разъёмы и шлейфы, соединяющие панель с остальными частями устройства.
При осмотре особое внимание уделите признакам перегрева, окисления контактов и трещинам на плате. Если видны следы влаги или нагар – необходимо проверить герметичность соединений и состояние изоляции. Для диагностики кнопок можно использовать мультиметр в режиме прозвонки.
Демонтаж декоративной панели корпуса
Для доступа к внутренним компонентам термопота Китфорт KT-2503 необходимо снять декоративную пластиковую панель корпуса. Этот элемент закреплён несколькими саморезами и пластиковыми защёлками, которые могут быть скрыты под наклейками или резиновыми заглушками.
В первую очередь аккуратно извлеките все видимые винты по периметру корпуса с помощью крестовой отвёртки PH1. Обратите внимание на винты, расположенные в нижней части корпуса – они часто крепят не только основание, но и фиксируют декоративную часть.
После откручивания проверьте наличие скрытых фиксаторов. Чтобы не повредить корпус, используйте пластиковую лопатку или медиатор: аккуратно подденьте панель со стороны задней стенки, где обычно расположены наименее плотные соединения. Не применяйте усилие до тех пор, пока не убедитесь, что все фиксаторы ослаблены.
При отсоединении панели следите за расположением внутренних проводов – они могут быть закреплены на внутренней стороне корпуса через направляющие. При необходимости освободите кабели от зажимов, не разрывая изоляцию.
После демонтажа отложите панель в сторону, избегая её изгиба и контакта с острыми предметами – материал подвержен появлению трещин.
Извлечение внутреннего бака и нагревательного элемента
После демонтажа декоративных панелей и верхней крышки открывается доступ к внутреннему баку термопота. Перед началом работы убедитесь, что устройство полностью обесточено и внутри не осталось воды.
Для извлечения бака потребуется выкрутить фиксирующие его саморезы, расположенные по периметру верхней кромки. Чаще всего их четыре, но количество может варьироваться в зависимости от ревизии модели. Используйте крестовую отвертку средней длины для удобства доступа.
Освободив крепления, аккуратно приподнимите бак вверх, удерживая его за края. Не прилагайте усилий: если бак не извлекается, проверьте наличие дополнительных фиксаторов или зацепов, удерживающих его в корпусе.
После снятия бака открывается доступ к нагревательному элементу, расположенному на дне корпуса. ТЭН крепится на винтах, обычно с плоскими или шестигранными шляпками. Используйте соответствующий инструмент – отвертку или шестигранник – для его демонтажа.
Перед отсоединением проводов от нагревателя сфотографируйте схему подключения, чтобы исключить ошибки при сборке. Провода, как правило, закреплены на клеммах с помощью винтов или разъемов типа «мама-папа». Снимайте их аккуратно, без рывков, чтобы не повредить контакты.
Извлечённый ТЭН осмотрите на наличие накипи, коррозии или механических повреждений. При необходимости замените на аналогичный элемент с соответствующими техническими характеристиками: мощность 750–1000 Вт, напряжение 220 В.
Завершив осмотр, отложите все элементы в сухое место, исключающее контакт с влагой. Это упростит дальнейшую сборку и обеспечит безопасность при последующей эксплуатации прибора.
Разъединение платы управления и отсоединение проводов
После снятия верхней крышки и декоративной панели открывается доступ к плате управления. Она закреплена на пластиковых стойках с помощью двух винтов с крестообразным шлицем. Аккуратно выкрутите винты, удерживая плату, чтобы не повредить дорожки или элементы на поверхности.
Снимите плату, приподнимая её со стороны разъёмов. Обратите внимание на расположение всех разъёмов: для удобства дальнейшей сборки рекомендуется зафиксировать их конфигурацию с помощью фото. Каждый разъём имеет фиксатор, который необходимо нажать перед извлечением. Не тяните за провода – используйте пинцет или пластиковую лопатку для отсоединения разъёма от гнезда.
От платы отходят кабели, ведущие к нагревательному элементу, сенсорам температуры и кнопкам управления. Их маркировка может отсутствовать, поэтому важно сохранять порядок подключения. Если имеются термопары или датчики на пайке, их демонтаж потребует аккуратного прогрева жалом паяльника с мощностью до 30 Вт.
После полной отсоединения всех проводов и разъёмов, плата полностью извлекается из корпуса. Храните её в антистатическом пакете или на диэлектрической поверхности, чтобы избежать повреждений от статического электричества или случайного замыкания.
Очистка внутренних компонентов от накипи и загрязнений
Перед очисткой отключите термопот от сети и дайте ему полностью остыть. Снимите верхнюю крышку и демонтируйте внутренний бак, чтобы получить доступ к нагревательному элементу и стенкам бака.
Для удаления накипи используйте смесь лимонной кислоты или уксуса с водой в пропорции 1:4. Залейте раствор внутрь бака и оставьте на 1–2 часа. Затем тщательно промойте бак чистой водой не менее трех раз, чтобы полностью удалить остатки кислоты.
Для очистки нагревательного элемента аккуратно протрите его мягкой губкой, смоченной в том же растворе, избегая чрезмерного давления и попадания жидкости на электрические контакты. Никогда не используйте абразивные средства или металлические щетки.
Удалите остатки загрязнений и накипи с внутренних стенок бака с помощью мягкой тряпки или губки. Особое внимание уделите участкам с заметными отложениями и ржавчиной.
После очистки дайте всем компонентам полностью высохнуть перед повторной сборкой. Проверьте целостность прокладок и уплотнителей, при необходимости замените их.
Регулярное удаление накипи продлевает срок службы термопота и обеспечивает стабильную работу нагревательного элемента.

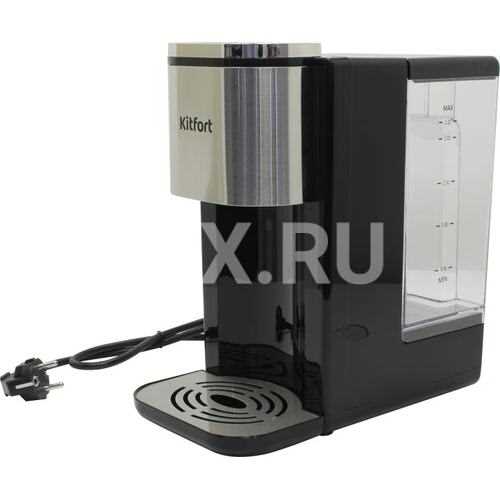

Проверка целостности деталей и признаков износа
Осмотрите внутренний бак на наличие трещин и деформаций, особенно в местах крепления ТЭНа и датчиков. Повреждения корпуса бака могут вызвать протечки и нарушить герметичность.
ТЭН следует проверить на отсутствие видимых повреждений и коррозии. Контакты нагревательного элемента должны быть чистыми, без окисления или обгорания.
Проверьте уплотнительные кольца на эластичность и целостность. Изношенные или треснувшие кольца требуют замены для предотвращения протечек.
Визуально оцените состояние проводов и разъемов: отсутствие оголенных участков, следов оплавления или изломов. Слабые контакты вызывают нестабильную работу и перегрев.
Обратите внимание на клапаны и запорные механизмы – они должны свободно открываться и закрываться без заеданий, без следов коррозии и загрязнений.
Проверка корпуса и декоративных элементов важна для выявления трещин и повреждений, которые могут повлиять на монтаж и безопасность эксплуатации.
Любые признаки износа или повреждений, выявленные при осмотре, требуют замены соответствующих деталей перед сборкой термопота.
Сборка термопота после завершения обслуживания
Перед началом сборки убедитесь в полном высыхании всех деталей и отсутствии остатков влаги внутри корпуса и бака.
Начинайте с установки внутреннего бака на штатное место, ориентируясь по монтажным выступам и креплениям. Проверьте надежность фиксации бака, чтобы исключить люфт.
Установите нагревательный элемент, тщательно подсоединив его контакты и закрепив крепежные элементы, чтобы избежать контакта с корпусом и возможных коротких замыканий.
Подсоедините к плате управления все отсоединённые ранее провода, учитывая цветовую маркировку и расположение разъемов. Контакты должны быть плотными и без повреждений.
Закрепите плату управления в посадочном месте, контролируя отсутствие зазоров и правильное положение по отношению к корпусу.
Установите декоративную панель и крышку, внимательно совмещая защелки и направляющие. Для предотвращения повреждений применяйте равномерное давление без усилий.
Проверьте работоспособность механических кнопок и сенсорных элементов, убедитесь в отсутствии заклиниваний и правильной реакции на нажатия.
Перед окончательной сборкой выполните тестовое включение термопота с небольшим количеством воды, контролируя нагрев и отсутствие посторонних звуков или запахов.
Если тест прошёл успешно, полностью соберите корпус и закрепите все внешние винты, не перетягивая их, чтобы избежать деформаций.
По завершении осмотрите термопот на предмет видимых дефектов и убедитесь в герметичности бака и корректности работы всех функций.
Вопрос-ответ:
Как правильно подготовить термопот Китфорт KT-2503 к разборке?
Перед началом разборки необходимо отключить устройство от сети и полностью слить оставшуюся воду. Это предотвратит попадание жидкости на электрические компоненты и снизит риск короткого замыкания. Затем следует дать корпусу остыть, чтобы избежать ожогов. После этого можно приступить к демонтажу внешних панелей и крышек, соблюдая осторожность, чтобы не повредить крепежные элементы.
Какие инструменты понадобятся для разборки термопота KT-2503?
Для работы потребуются крестовая и плоская отвертки небольшого размера, а также возможно тонкий пластиковый или металлический предмет для аккуратного поддевания защёлок. Иногда может понадобиться пассатижи для снятия зажимов или разъёмов проводов. Рекомендуется подготовить емкость для временного хранения мелких деталей, чтобы не потерять винтики и шайбы.
Как извлечь внутренний бак и нагревательный элемент без повреждений?
После снятия корпуса и верхней крышки следует аккуратно отсоединить все электрические соединения, ведущие к нагревательному элементу. Важно запомнить или сфотографировать расположение проводов для последующей сборки. Затем необходимо открутить крепления бака, обычно это винты или защёлки. Внимательно вытяните бак, избегая резких движений, чтобы не повредить уплотнительные кольца и внутренние трубки.
Какие признаки износа деталей нужно проверить во время обслуживания термопота?
Во время осмотра стоит обратить внимание на состояние уплотнителей, они не должны быть треснутыми или деформированными. Проверьте целостность электрических проводов и разъёмов на наличие изломов или окисления. Также важно осмотреть корпус бака на предмет коррозии или повреждений. Нагревательный элемент не должен иметь видимых следов перегрева или накипи, которые могут ухудшать работу устройства.
Какие меры предосторожности соблюдать при сборке термопота после обслуживания?
При сборке следует аккуратно вернуть на место все детали, не допуская перекосов и защемлений проводов. Все крепёжные элементы необходимо затягивать с умеренным усилием, чтобы избежать повреждения пластиковых частей. Перед подключением к сети убедитесь, что внутрь не попала влага и что все соединения надежно закреплены. Проверка работы устройства после сборки позволит убедиться в правильности монтажа и отсутствии неполадок.
Как правильно подготовить термопот Китфорт KT-2503 к разборке?
Для начала необходимо отключить устройство от электросети и дать ему полностью остыть. Затем следует слить оставшуюся воду из бака через сливной кран или носик. После этого уберите все съемные части, такие как крышка и кнопки управления, чтобы получить доступ к корпусу. Подготовка помогает избежать повреждений и обеспечивает безопасность при дальнейшей разборке.
Какие инструменты понадобятся для пошагового разбора термопота Китфорт KT-2503 и на что обратить внимание в процессе?
Для разбора понадобятся крестовая и плоская отвертки, пассатижи и, возможно, небольшой набор ключей. Важно аккуратно откручивать винты и не прилагать чрезмерных усилий, чтобы не повредить пластиковые элементы. Во время снятия платы управления и отсоединения проводов стоит запомнить их расположение или сделать фотографии, чтобы при сборке не возникло сложностей. Особое внимание уделите отсоединению нагревательного элемента — он может быть прикреплен плотными контактами, которые требуют осторожности.
