На моделях Mercedes-Benz W220 с бензиновым двигателем V12 стартер расположен в нижней части двигателя, в зоне стыка с коробкой передач. Доступ к нему ограничен элементами подвески и выпускной системы, что требует демонтажа отдельных узлов для полноценного доступа. Перед началом работ необходимо обеспечить безопасное отключение аккумулятора, чтобы исключить короткое замыкание при работе с питающими кабелями стартера.
Для выполнения демонтажа потребуется поднять автомобиль на подъёмник или установить на прочные опоры, обеспечив доступ снизу. В зависимости от конфигурации выпуска, может потребоваться снятие части теплового экрана и отвод выхлопной трубы. Места крепления стартера на W220 V12 выполнены болтами с внутренним шестигранником или E-типом головок, поэтому набор соответствующего инструмента обязателен.
При работе важно зафиксировать положение проводки, подключенной к стартеру, так как неправильная установка при обратной сборке может привести к повреждению кабелей или замыканию. Также следует учитывать, что стартер достаточно массивен, и его снятие без поддержки снизу может быть затруднено. Оптимальным решением будет использовать вспомогательную опору или домкрат с мягкой прокладкой для предотвращения повреждения корпуса узла.
Подготовка инструментов и рабочего места
Для демонтажа стартера на Mercedes W220 с двигателем V12 необходимо заранее подготовить набор головок и ключей с приводом 1/2 и 3/8 дюйма, включая удлинители различной длины и карданный шарнир для доступа к крепежу в стеснённых условиях. Рекомендуется использовать головки на 13 и 15 мм с шестигранным профилем, чтобы избежать срыва граней болтов. Аккумуляторная трещотка ускорит процесс, но окончательное ослабление крепежа лучше выполнять вручную для контроля усилия.
Под рукой должен быть мощный фонарь или налобный светильник с направленным пучком света, так как зона установки стартера находится в глубине моторного отсека. Для предотвращения падения инструмента в труднодоступные места полезно иметь магнитный захват. Также стоит подготовить диэлектрические перчатки для безопасного отключения клемм аккумулятора.
Перед началом работы автомобиль необходимо установить на подъёмник или надёжные подпорки, обеспечив свободный доступ снизу. Под колёса устанавливаются противооткатные упоры, а под днище – защитный коврик или прочная фанерная панель для удобства работы в лежачем положении. Рабочее место должно быть организовано так, чтобы все инструменты находились в пределах досягаемости, а освещение не давало теней в зоне демонтажа.
Отключение аккумуляторной батареи
Перед началом работ по снятию стартера необходимо полностью обесточить электрическую систему автомобиля. На Mercedes W220 V12 аккумуляторная батарея расположена в багажном отсеке, с правой стороны под декоративной крышкой. Для доступа снимите фиксирующие клипсы и откиньте крышку в сторону.
Для дополнительной защиты электронных модулей рекомендуется подождать не менее 5–10 минут после отключения аккумулятора, чтобы разрядились конденсаторы в системе. При последующей установке клеммы подключаются в обратной последовательности: сначала положительная, затем отрицательная.
Демонтаж элементов для доступа к стартеру
На двигателе M275 Mercedes W220 V12 доступ к стартеру сильно ограничен навесным оборудованием и элементами впуска. Для освобождения пространства требуется последовательный демонтаж ряда компонентов.
- Снять пластиковые кожухи двигателя, включая центральную декоративную панель и боковые крышки, фиксируемые защёлками и винтами Torx T30.
- Отсоединить воздушные патрубки от фильтров к турбокомпрессорам, ослабив хомуты и аккуратно отведя трубы в сторону, чтобы избежать повреждения уплотнительных колец.
- Демонтировать блоки воздушных фильтров в сборе с корпусами, вывернув крепёжные болты и отключив разъёмы датчиков расхода воздуха.
- Снять переднюю поперечину с опорами, если она препятствует доступу к зоне стартера.
- Отсоединить тепловые экраны в районе выпускного коллектора и картера, используя торцевой ключ на 10 мм, чтобы освободить доступ к креплениям стартера.
- Проверить, не мешают ли проводка и хомуты – при необходимости зафиксировать их в стороне нейлоновыми стяжками.
Демонтаж перечисленных элементов обеспечивает прямой доступ к крепёжным болтам стартера и его электрическим соединениям, позволяя приступить к основной операции по его снятию.

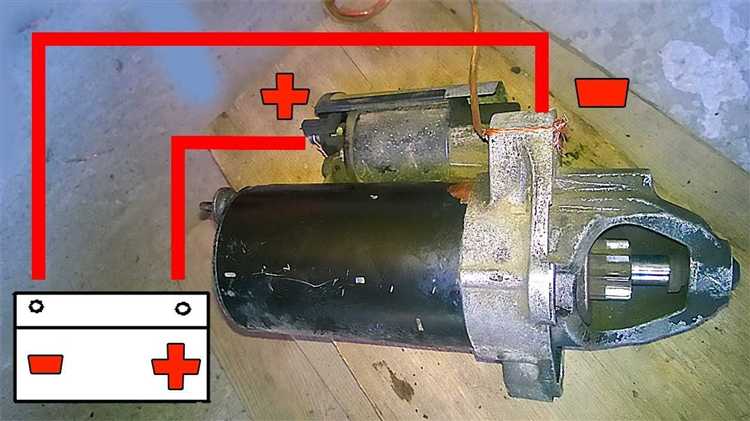

Отсоединение электрических разъемов стартера
Перед началом работ убедиться, что аккумуляторная батарея полностью отключена, чтобы исключить риск короткого замыкания. На стартере Mercedes W220 V12 установлены два основных подключения: силовой кабель от аккумулятора и провод управления от замка зажигания.
Силовой кабель крепится гайкой на шпильке втягивающего реле. Для его отсоединения использовать накидной ключ на 13 мм, удерживая провод в неподвижном положении, чтобы избежать повреждения изоляции. После снятия кабеля заизолировать контакт, чтобы предотвратить случайное касание к массе.
Провод управления зафиксирован на отдельной клемме типа «папа-мама» или на винтовом соединении, в зависимости от модификации. При отсоединении разъема избегать перекручивания провода – действовать за сам корпус клеммы, а не за кабель.
После снятия всех подключений визуально проверить целостность контактов и состояние изоляции. При обнаружении следов нагара или коррозии очистить поверхности мелкой наждачной бумагой и нанести тонкий слой токопроводящей смазки.
Откручивание крепежных болтов стартера
Стартер на Mercedes W220 V12 закреплен двумя основными болтами с шестигранными головками, расположенными по диагонали относительно корпуса агрегата. Для их демонтажа используется торцевая головка на 13 мм с удлинителем и трещоткой. Доступ к верхнему болту ограничен элементами впускного коллектора и жгутами проводки, поэтому рекомендуется применять карданный переходник для изменения угла захода инструмента.
Перед началом откручивания необходимо убедиться, что стартер надежно поддерживается, чтобы избежать его смещения и повреждения резьбы в корпусе коробки передач. Верхний болт откручивается первым, при этом усилие следует прикладывать плавно, избегая рывков. Нижний болт демонтируется последним, после чего стартер можно аккуратно извлечь из посадочного места.
Если крепеж закис, допускается предварительная обработка резьбы проникающей смазкой с выдержкой не менее 10 минут. При обратной установке рекомендуется нанести на резьбу тонкий слой медной смазки для предотвращения прикипания и облегчения будущего демонтажа.
Извлечение стартера из моторного отсека
После откручивания всех крепежных болтов и отсоединения электрических разъемов необходимо аккуратно освободить стартер из посадочного места. Для этого удерживайте стартер обеими руками, чтобы избежать падения при выходе из моторного отсека.
В моторном отсеке W220 V12 стартер расположен в труднодоступном пространстве под впускным коллектором, поэтому важно использовать удобный доступ и, при необходимости, демонтировать части впускной системы для увеличения рабочего пространства.
Если стартер не выходит свободно, проверьте отсутствие незамеченных креплений или дополнительных фиксирующих элементов. При необходимости слегка подденьте корпус с помощью пластикового монтажного инструмента, чтобы не повредить поверхность стартера и соседних деталей.
Извлечённый стартер рекомендуется поместить на чистую и устойчивую поверхность для последующей диагностики или замены. Обеспечьте защиту электрических контактов от загрязнений и повреждений в процессе дальнейшей работы.
Проверка снятого стартера перед установкой
Перед повторной установкой стартера необходимо тщательно проверить его техническое состояние. В первую очередь убедитесь в отсутствии механических повреждений корпуса и крепежных элементов. Особое внимание уделите состоянию зубьев шестерни бендикса – они должны быть целыми, без заусенцев и сколов.
Проверьте легкость вращения ротора вручную. При заеданиях или заметных люфтах требуется разборка и ремонт или замена стартера. Обязательно осмотрите щетки и коллектор. Щетки должны иметь достаточную длину, а коллектор – быть чистым и без глубоких борозд.
Испытайте электромагнитное реле на срабатывание, подав напряжение 12 В напрямую. Реле должно работать четко, без заеданий. Контактные площадки и клеммы нужно очистить от окислов и загрязнений.
Для проверки обмоток статора и ротора используйте омметр. Сопротивление должно соответствовать заводским нормам, а между обмотками и корпусом не должно быть замыканий. При обнаружении короткого замыкания или обрыва стартер подлежит ремонту или замене.
После завершения всех проверок и устранения выявленных дефектов стартер можно считать готовым к установке. Неполадки, оставленные без внимания, приведут к быстрому выходу устройства из строя и дополнительным затратам.
Вопрос-ответ:
Какие инструменты понадобятся для снятия стартера на Mercedes W220 с двигателем V12?
Для демонтажа стартера необходимы набор ключей (на 10, 13 и 17 мм), трещотка с удлинителем, отвертка с плоским лезвием для отсоединения клемм и перчатки. Иногда требуется использовать домкрат для безопасного подъема автомобиля и обеспечить удобный доступ к месту крепления. Желательно иметь под рукой емкость для хранения болтов и мелких деталей, чтобы ничего не потерять во время работы.
Как правильно отсоединить электрические разъемы от стартера, чтобы не повредить проводку?
Для отсоединения разъемов сначала отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Затем аккуратно снимите пластиковые крышки с клемм стартера, используя отвертку. Разъемы снимаются без применения силы — зафиксируйте пластиковые защелки и плавно потяните разъемы на себя. Если встречается сильное окисление, можно обработать контакты специальным очистителем, но избегайте рывков и давления на провода, чтобы не повредить их целостность.
Какие признаки указывают на необходимость замены стартера в Mercedes W220 V12?
Основные признаки неисправного стартера — это отсутствие реакции двигателя на поворот ключа зажигания, слышны щелчки или гул, но мотор не крутится. Также возможны перебои при запуске, например, двигатель крутится с перебоями или стартер издает скрипы и стуки. Если стартер работает с трудом, а аккумулятор и проводка в порядке, скорее всего, нужна диагностика и замена стартера, чтобы избежать полной остановки запуска автомобиля.
Как обеспечить безопасность при снятии стартера на Mercedes W220 с двигателем V12?
Перед началом работ обязательно отключите аккумуляторную батарею, чтобы исключить возможность короткого замыкания или удара током. Убедитесь, что автомобиль стоит на ровной поверхности и зафиксирован стояночным тормозом. Работайте в сухих условиях, используйте защитные перчатки и очки. Также важно не оставлять инструменты и детали в моторном отсеке во время монтажа и демонтажа, чтобы избежать повреждений или заеданий при установке.
Можно ли снять стартер самостоятельно без специального оборудования и опыта?
Снятие стартера на Mercedes W220 с V12 требует внимательности и определенного набора инструментов, однако наличие специализированного оборудования не обязательно. При аккуратном подходе, следовании последовательности действий и соблюдении мер безопасности, эта процедура вполне выполнима своими руками. Если вы не уверены в своих силах, стоит обратиться к специалисту, чтобы избежать ошибок, которые могут повлечь повреждения электрики или двигателя.
Как правильно подготовить автомобиль Mercedes W220 V12 для снятия стартера?
Перед демонтажем стартера необходимо обеспечить безопасные условия работы. Для этого следует отключить аккумулятор, чтобы избежать короткого замыкания и случайного срабатывания электрооборудования. Затем нужно очистить зону вокруг стартера от загрязнений и масла, что поможет получить свободный доступ к креплениям и электрическим разъемам. Рекомендуется подготовить набор инструментов, включая ключи подходящего размера, и обеспечить хорошее освещение рабочего места. Эти действия значительно упростят процесс и снизят риск повреждений.
