Как установить передний кардан на уаз

Передний карданный вал на УАЗ отвечает за передачу крутящего момента от раздаточной коробки к переднему мосту. Его установка требует точного соблюдения геометрии, правильного выбора деталей и соблюдения допусков. Самостоятельный монтаж возможен при наличии базового набора инструментов и понимания устройства трансмиссии.

Перед началом работ необходимо определить тип раздаточной коробки и конфигурацию подвески. Для моделей с РК типа 3151 применяется кардан с фланцевыми соединениями, тогда как на более современных модификациях возможна установка кардана с шлицевыми соединениями. Особое внимание следует уделить длине вала и углам работы крестовин – неправильный подбор вызывает вибрации и быстрый износ.

Рекомендуется использовать кардан с балансировкой, особенно при движении на скорости по асфальту. Установка детали без вибрации возможна только при соблюдении соосности фланцев. Допуск отклонения – не более 1 мм. Перед монтажом проверьте состояние шлицев, крестовин и крепёжных болтов. Все соединения должны быть очищены от грязи и старой смазки.

Дополнительная регулировка кардана с помощью проставок возможна, но не рекомендуется без измерений углов наклона мостов и раздатки. В идеале – использовать инклинометр и проверить углы установки агрегатов до и после установки. При наличии сомнений лучше обратиться к спецификациям производителя или измерить штатный вал для точного подбора аналога.

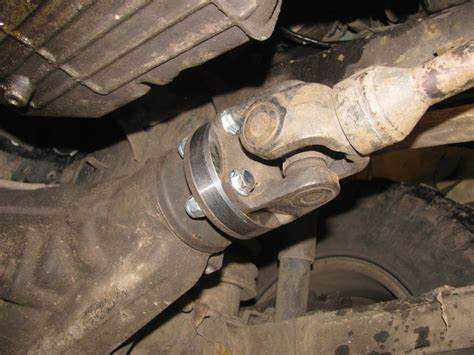

Выбор подходящего переднего карданного вала для вашей модели УАЗа

Перед покупкой переднего карданного вала необходимо учитывать модель автомобиля, тип раздаточной коробки, длину штатного вала и тип креплений. Разные поколения и модификации УАЗов требуют разных конфигураций.

• Для УАЗ-469 с раздаточной коробкой старого образца подойдёт кардан с фланцевыми соединениями на крестовинах 24х74 мм и длиной около 655 мм (в сжатом состоянии).
• УАЗ Хантер с заводским мостом типа «Спайсер» требует вала длиной около 680 мм с крестовинами 27х82 мм. Крепление чаще всего фланцевое с 4 болтами.
• Для УАЗ Патриот с РК Dymos применяется вал с шлицевым соединением и подвесным подшипником. Длина – примерно 735 мм, крестовины – 27х82 мм. Важно учитывать расположение балансиров и динамическую осевую нагрузку.

Обращайте внимание на параметры:

1. Длина вала. Измеряется от фланца до фланца в сжатом состоянии. Ошибки в 10–20 мм приводят к перекосам и преждевременному износу.
2. Тип крестовин. Наиболее распространены размеры 24х74 мм и 27х82 мм. Они не взаимозаменяемы.
3. Тип соединения. Бывают фланцевые, шлицевые и с подвесным подшипником. Нужно учитывать конфигурацию РК и моста.
4. Балансировка. Заводские валы имеют точечную или кольцевую балансировку. Не стоит использовать изделия без заводской балансировки.

Не рекомендуется ставить кардан от другой модели без точных замеров. Даже при схожей длине возможны отличия в углах работы, типе соединений или длине вылета шлицев. Если автомобиль лифтован, следует выбирать удлинённые валы, рассчитанные на увеличенный угол работы и усиленные крестовины.

Хорошо зарекомендовали себя карданные валы от производителей GKN, Belcard, а также вал фирмы «Автогидроагрегат» (Гидроагрегат, г. Рославль) для УАЗов с повышенной проходимостью. При выборе обязательно уточняйте совместимость с конкретной модификацией РК и мостов.

Проверка состояния раздаточной коробки и переднего моста перед установкой

Перед началом монтажа переднего карданного вала необходимо убедиться в исправности раздаточной коробки. Проверка начинается с осмотра корпуса на наличие подтеков масла. Следы масла на стыках указывают на износ сальников или прокладок. В таком случае требуется их замена до установки кардана.

Проверни входной и выходной валы вручную. Ход должен быть плавным, без заеданий. При наличии люфта или посторонних звуков (стук, хруст) следует разобрать узел и проверить подшипники. Особенно важно исключить износ шлицев выходного фланца переднего привода, так как при его повреждении кардан не будет работать корректно.

Убедись в исправности механизма включения переднего моста. При включении и выключении переднего привода должен ощущаться чёткий щелчок. Вялое включение может быть вызвано заклиниванием вилки или износом шестерен. Проблему нужно устранить до установки вала.

Передний мост проверяется на наличие люфтов в ведущем валу. Вращение за хвостовик должно быть без биения. Наличие продольного люфта свидетельствует о возможном износе конической пары или подшипников главной передачи. Также необходимо осмотреть сальник ведущего вала на предмет течи масла. Если масло вытекает, кардан быстро загрязнится и износится.

Подвесь передний мост, вращай колеса и наблюдай за реакцией ШРУСов. Если при повороте слышны щелчки или рывки – ШРУСы требуют ремонта или замены. Иначе передний кардан будет испытывать повышенные нагрузки.

Любые неисправности, выявленные на этих этапах, устраняются до установки переднего карданного вала. Монтаж на неисправные узлы приведёт к ускоренному износу и возможному выходу из строя трансмиссии.

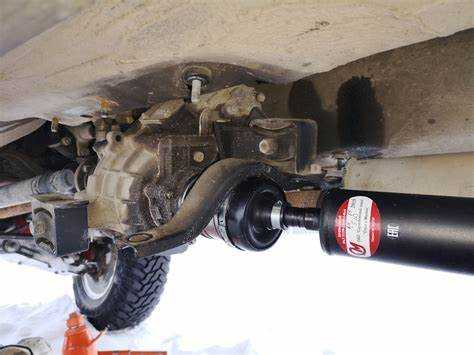

Необходимые инструменты и материалы для замены переднего кардана

Для демонтажа и установки переднего карданного вала на УАЗ потребуется следующий набор инструментов и расходников:

• Головки на 13, 14 и 17 мм – для откручивания болтов крестовин и фланцев кардана.
• Трещотка с удлинителем – обеспечивает доступ к труднодоступным местам.
• Накидные ключи тех же размеров – удобны при ограниченном пространстве.
• Молоток – для аккуратного выбивания закисших деталей (при необходимости).
• Съемник для крестовин – облегчает замену без повреждения вилок.
• Ветошь – для удаления старой смазки и грязи с посадочных мест.
• Проникающая смазка (WD-40 или аналог) – для обработки заржавевших резьбовых соединений.
• Медная или графитовая смазка – наносится на шлицевое соединение при установке нового вала.
• Новый передний карданный вал – соответствующий модели УАЗа (например, для УАЗ 3151, Хантер и др.).
• Новые болты и гайки – желательно использовать новые крепежи с прочностью не ниже 8.8.
• Динамометрический ключ – для затяжки соединений с правильным моментом (обычно 60–80 Н·м).

Перед началом работ проверь состояние уплотнителей и шлицев, чтобы при необходимости заменить их одновременно с карданом.

Демонтаж старого переднего карданного вала

Поставьте автомобиль на ровную площадку и зафиксируйте стояночным тормозом. Под колёса установите упоры. Для доступа к карданному валу потребуется снять защиту раздаточной коробки, если она установлена.

Открутите болты крепления переднего кардана к фланцу раздаточной коробки. Обычно используется головка на 14 или 17, в зависимости от модели. Фиксируйте вал от проворачивания с помощью монтировки или подходящего упора.

После отсоединения от раздатки переходите к переднему мосту. Аналогично открутите болты от фланца моста. Следите за положением крестовин – при наличии люфта или закусывания кардан может выйти с усилием. Поддерживайте вал, чтобы он не упал и не повредил шлицевую часть.

Если кардан прикипел к фланцу, используйте медный молоток или выколотку через деревянную проставку. Не бейте напрямую по фланцам, чтобы не деформировать посадочные плоскости. При необходимости обработайте соединения проникающей смазкой.

После снятия кардана очистите фланцы от грязи и старой смазки. Осмотрите шлицевую часть и крестовины на наличие износа, утечек и повреждений. Если планируется установка нового кардана, эти элементы должны быть в исправном состоянии.

Очистка и подготовка посадочных поверхностей

Перед установкой переднего карданного вала необходимо тщательно очистить посадочные поверхности на раздаточной коробке и переднем мосту. Загрязнения, ржавчина и остатки старой смазки могут привести к перекосу фланца, вибрациям и преждевременному износу.

• Удалите грязь и масло с фланцев с помощью ветоши и обезжиривателя на основе ацетона или изопропилового спирта. Не используйте бензин – он оставляет маслянистую пленку.
• Если присутствует ржавчина, обработайте поверхность металлической щеткой вручную или насадкой на дрель. Не допускайте задиров на сопрягаемых плоскостях.
• Для зачистки старых следов герметика или краски используйте пластиковый или латунный скребок. Стальные инструменты могут повредить поверхность.
• После механической очистки протрите поверхности повторно обезжиривающим составом и просушите сжатым воздухом или сухой тряпкой без ворса.
• Проверьте, чтобы на фланцах не было выступов, заусенцев или деформаций. Линейкой или контрольным стеклом убедитесь в отсутствии прогибов.

Любые отклонения от плоскостности свыше 0,1 мм приведут к нарушению соосности кардана. При обнаружении повреждений рекомендуется замена фланца или его механическая обработка на токарном станке.

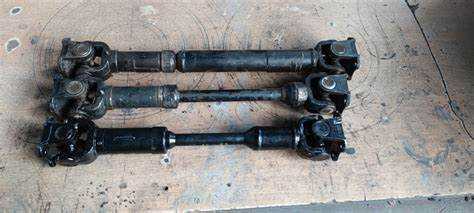

Установка нового карданного вала и затяжка крепежа с нужным моментом

Перед монтажом нового карданного вала убедитесь в чистоте фланцев и отсутствии повреждений. Нанесите тонкий слой смазки на шлицы вала для облегчения установки и предотвращения коррозии.

Установите кардан на место, совместив шлицы с внутренней частью промежуточной опоры и ведущей части коробки передач. Следите, чтобы крестовина располагалась строго перпендикулярно фланцу, исключая перекосы.

Для крепления используйте болты класса прочности не ниже 8.8. Рекомендуемый момент затяжки болтов фланца переднего кардана – 35-40 Н·м. Проконтролируйте равномерность затяжки, выполняя ее крест-накрест в несколько этапов.

После первичной затяжки проверьте отсутствие люфтов и свободный ход карданного вала. Если используется фиксирующая гайка с гровером, убедитесь в правильной установке и надежной фиксации.

При наличии специальных меток на валах проверьте их совмещение, что обеспечит балансировку и снизит вибрации при работе. Завершив установку, выполните пробный запуск и внимательно прослушайте работу кардана на отсутствие посторонних шумов и вибраций.

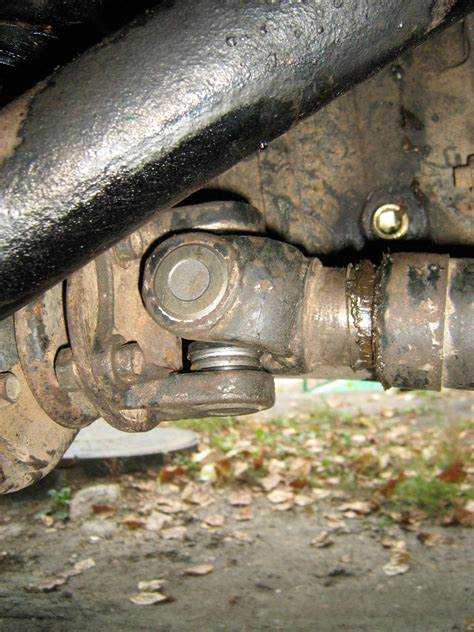

Проверка работы кардана при вращении и отсутствии люфтов

После установки переднего карданного вала на УАЗ необходимо проверить его вращение и отсутствие люфтов. Для этого поднимите переднюю часть автомобиля на подъемнике или надежных опорах так, чтобы колеса свободно вращались.

Проверьте, как вращается карданный вал вручную: вращение должно быть плавным, без заеданий и посторонних звуков. При этом обратите внимание на крестовины – они не должны иметь бокового люфта. Для контроля люфтов положите руку на кардан и попробуйте покачать вал в различных направлениях. Люфт в районе крестовин не должен превышать 0,3 мм.

Далее, медленно прокрутите вал и проследите за состоянием подшипников и шлицов. Отсутствие характерного металлического скрипа и стука свидетельствует о правильной посадке и смазке. Проверьте затяжку всех крепежных элементов, включая болты фланцев, момент затяжки должен соответствовать 45–55 Н·м.

Если при вращении замечен неравномерный ход или вибрация, проверьте балансировку кардана и состояние шлицевых соединений. Любой люфт в шлицах может привести к вибрациям и ускоренному износу деталей.

После проверки вручную запустите двигатель и включите первую передачу, при этом удерживая тормоз. Слушайте, не появилось ли посторонних шумов и проверьте отсутствие вибраций на валу и рычагах. Если шумы или вибрации есть, следует повторно проверить монтаж и состояние деталей.

Регулярная проверка карданного вала с использованием указанных методов позволит избежать преждевременного износа и обеспечит надежную работу переднего привода на УАЗ.

Регулярное обслуживание переднего кардана после установки

Для сохранения работоспособности и увеличения срока службы переднего карданного вала необходимо выполнять смазку крестовин каждые 5 тысяч километров. Используйте смазку марки Литол-24 или аналог с хорошей проникающей способностью. Смазывать следует до появления свежей смазки из сальников.

Проверяйте состояние пыльников и сальников при каждом техническом обслуживании. Любые трещины или разрывы приводят к попаданию грязи и влаги, что ускоряет износ подшипников и крестовин. При обнаружении повреждений пыльники заменяйте незамедлительно.

Регулярно контролируйте крепление кардана к раздаточной коробке и мосту. Ослабленные болты вызывают вибрации и повышенный износ деталей. Момент затяжки болтов должен соответствовать 80-100 Н·м в зависимости от модели крепежа.

При появлении посторонних шумов или вибраций в переднем кардане проводите детальный осмотр крестовин и подшипников. Изношенные элементы заменяйте без задержек. Рабочий ресурс крестовин при правильном обслуживании составляет до 70 тысяч километров.

После эксплуатации в тяжелых условиях (грязь, вода, бездорожье) рекомендуется дополнительно промывать кардан и смазывать узлы. Это снизит вероятность коррозии и преждевременного износа.

Не реже одного раза в год проверяйте балансировку кардана на специализированном стенде. Нарушение баланса приводит к вибрациям и ускоренному выходу из строя деталей.

Вопрос-ответ:

Какие инструменты понадобятся для установки переднего кардана на УАЗ своими руками?

Для установки переднего карданного вала потребуется набор стандартных инструментов: рожковые и накидные ключи различных размеров, торцевые головки с трещоткой, отвертки, возможно, молоток и съемник стопорных колец. Также полезно иметь смазку для шлицев и карданных крестовин, чтобы обеспечить надежную работу и продлить срок службы детали.

Как проверить правильность установки переднего кардана на УАЗ после монтажа?

После установки кардана нужно проверить несколько важных моментов. Во-первых, вал не должен иметь люфта и неравномерного вращения. Во-вторых, нужно убедиться, что крестовины смазаны и установлены без перекосов. При движении автомобиля не должно появляться посторонних звуков или вибраций. Хорошо пройти небольшой тест на разных скоростях, чтобы понять, насколько правильно выполнена установка.

Какие ошибки чаще всего допускают при установке переднего кардана на УАЗ и как их избежать?

Одной из распространённых ошибок является неправильное положение крестовин, что приводит к быстрому износу и вибрациям. Ещё одна — недостаточная смазка шлицев и крестовин. Иногда забывают правильно затянуть крепежные болты или устанавливают вал с перекосом. Чтобы избежать этих проблем, стоит внимательно следить за инструкцией, проверять все детали на наличие повреждений, наносить смазку и равномерно затягивать крепеж.

Можно ли установить передний кардан самостоятельно без специальных знаний и опыта?

Если внимательно изучить последовательность действий и подготовить необходимые инструменты, установить кардан вполне реально. Главное — не спешить и соблюдать технику безопасности. Хорошо иметь под рукой руководство по ремонту УАЗ или видеоинструкции. Если возникают сомнения, лучше попросить помощь или совет у знакомых, которые уже делали подобную работу.

Какой срок службы переднего кардана на УАЗ после самостоятельной установки, и как продлить его работу?

При правильной установке и регулярном обслуживании кардан может прослужить несколько лет без проблем. Для продления срока эксплуатации важно периодически смазывать крестовины, проверять крепления на затяжку и контролировать состояние шлицев. Также не стоит допускать сильных ударов и перегрузок, поскольку это ускоряет износ деталей.
