В замкнутой электрической цепи ток распределяется неравномерно. Он стремится туда, где общее сопротивление минимально. Это поведение не связано с «желанием» тока, а подчиняется закону Ома и законам Кирхгофа. Например, если в цепи присутствует два параллельных участка, один из которых имеет сопротивление 2 Ом, а второй – 10 Ом, большая часть тока пойдёт по первому. При одинаковом напряжении на каждом из участков сила тока обратно пропорциональна сопротивлению: I = U/R.
Понимание этого принципа критично при проектировании цепей, в которых важно контролировать путь прохождения тока. Неправильно подобранные резисторы или длины проводников могут привести к нежелательным потерям энергии и перегреву. В высоковольтных системах это может вызвать пробой изоляции. Особенно важно учитывать распределение токов в силовых системах и платах с высокой плотностью элементов.
В схемах с параллельными путями всегда необходимо рассчитывать эквивалентное сопротивление. Даже если один из участков кажется второстепенным, он может отвлекать часть тока, снижая эффективность основной нагрузки. Например, в цепях с защитным шунтом ток при превышении порога уходит в обход чувствительного элемента – именно за счёт более низкого сопротивления шунта.
При практическом монтаже стоит минимизировать длину проводников к основной нагрузке, использовать провода с подходящим сечением и учитывать сопротивление контактных соединений. Эти меры снижают общее сопротивление нужного пути, и, следовательно, направляют ток туда, где он должен быть по расчёту.
Что определяет путь тока в разветвлённой цепи
Путь тока в разветвлённой электрической цепи определяется совокупностью сопротивлений всех возможных ветвей. Чем меньше общее сопротивление участка, тем больше ток, проходящий по нему, в соответствии с законом Ома: I = U / R. При наличии параллельных соединений ток делится между ветвями обратно пропорционально их сопротивлениям.
Ключевым параметром является эквивалентное сопротивление каждой ветви. Если, например, одна ветвь содержит резистор 10 Ом, а другая – 1 Ом, то ток предпочтёт направление через 1 Ом, так как на этом участке энергия теряется в меньшей степени. При этом ток вовсе не игнорирует другие ветви – он распределяется, но с выраженным приоритетом к тем, где меньше сопротивление.
Существенное влияние оказывает также наличие источников ЭДС, диодов, конденсаторов и катушек. Например, при наличии диодов ток будет течь только в направлении, разрешённом их проводимостью, вне зависимости от сопротивлений. Конденсаторы и индуктивности начинают играть роль при переменном токе, влияя на путь тока через реактивное сопротивление.
В практических задачах важна точная оценка сопротивлений всех участков. Даже контактные соединения, длина проводников и материал влияют на распределение тока. В высокоточных схемах учитываются даже доли ома. Чтобы контролировать путь тока, применяют схемы с балансировкой сопротивлений, токовыми шунтами и компоновкой трасс на печатных платах с минимальными паразитными элементами.
Определение доминирующего пути тока в разветвлённой цепи возможно только после полного анализа всех сопротивлений и источников. Для этого используют методы расчёта – законы Кирхгофа, метод узловых потенциалов или численные модели в симуляторах типа SPICE.

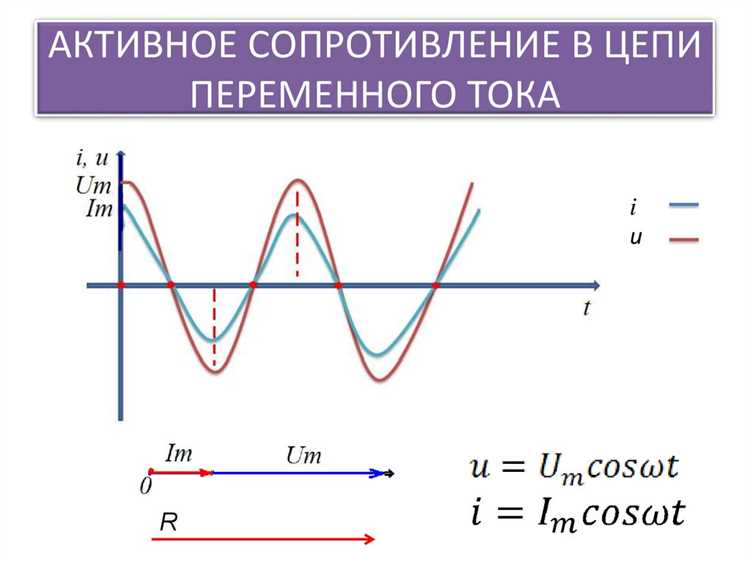

Как сопротивление влияет на распределение тока
Распределение тока в разветвлённой цепи определяется значениями сопротивлений в каждой из ветвей. При параллельном подключении ток делится обратно пропорционально сопротивлениям: чем меньше сопротивление, тем больший ток через него протекает.
Для расчёта используют закон Ома и правило Кирхгофа. Если источником тока подаётся постоянное напряжение \( U \), а цепь содержит, например, два параллельных резистора с сопротивлениями \( R_1 \) и \( R_2 \), токи в ветвях определяются по формулам:
- \( I_1 = \frac{U}{R_1} \)
- \( I_2 = \frac{U}{R_2} \)
Общий ток через узел: \( I = I_1 + I_2 \). Это наглядно показывает, что ток «предпочитает» путь с меньшим сопротивлением, так как туда уходит большая часть общего тока.
При наличии трёх и более ветвей расчёт ведётся аналогично, а для сложных схем применяют эквивалентные преобразования или метод узловых потенциалов. Важно учитывать:
- Удвоение сопротивления в одной из ветвей уменьшит ток в ней вдвое при прочих равных.
- Если одна ветвь имеет на порядок меньшее сопротивление, почти весь ток пойдёт через неё.
- При нулевом сопротивлении (идеальный проводник) вся остальная нагрузка оказывается обесточенной.
В практических схемах такой дисбаланс может вызвать локальные перегревы, снижение эффективности или выход компонентов из строя. Поэтому при проектировании распределённых цепей важно заранее рассчитывать допустимые токи и выбирать резисторы соответствующих номиналов.
Почему ток не всегда идёт только по самому короткому пути
Если в цепи присутствует короткий участок провода из материала с высоким удельным сопротивлением (например, нихром), то ток частично или полностью может «предпочесть» более длинный, но низкоомный путь, например, из меди. Это обусловлено тем, что общее сопротивление R определяется по формуле: R = ρL/S, где ρ – удельное сопротивление, L – длина, S – площадь поперечного сечения. Таким образом, даже короткий участок может создать значительное сопротивление, если его сечение мало или материал обладает высоким сопротивлением.
Дополнительную роль играют контактные сопротивления, особенно в разветвлённых цепях и схемах с пайкой или клеммами. В таких случаях даже визуально короткий путь может обладать большим полным сопротивлением из-за некачественного контакта, коррозии или микротрещин.
При наличии параллельных ветвей с разным сопротивлением ток делится пропорционально: меньшая часть идёт туда, где сопротивление выше. Это означает, что ток может распределяться между путями, а не следовать строго по одному «наименьшему» пути. Закон Ома в сочетании с правилами Кирхгофа позволяет точно определить долю тока, проходящую по каждому участку.
Рекомендация: при проектировании схем важно учитывать не только физическую длину проводников, но и их сопротивление, качество соединений и геометрию. Это особенно критично при передаче токов высокой мощности, где даже небольшие расхождения в сопротивлении приводят к локальному нагреву и потере эффективности.
Примеры практического применения правила наименьшего сопротивления
В электрических щитах зданий медные шины используются для распределения тока именно потому, что их сопротивление значительно ниже, чем у альтернативных материалов. Это гарантирует минимальные потери энергии и предсказуемость токовых путей при нормальной и аварийной нагрузке.
При проектировании печатных плат учитывается не только длина проводящих дорожек, но и их ширина и толщина. Ток автоматически перераспределяется по наиболее проводящим трассам. Поэтому для силовых линий закладываются дорожки с минимальным сопротивлением, чтобы избежать локального перегрева и снизить падение напряжения.
В автомобилях при заземлении электронных модулей применяют многоточечное подключение к корпусу. Это делается для исключения паразитных токов и замыкания через высокоомные участки. Контакт выбирается не по кратчайшему расстоянию, а по минимальному сопротивлению соединения с массой.
При установке молниезащиты здание оборудуется токопроводящими спусками, выполненными из меди или алюминия. Ток молнии следует именно по этим путям, поскольку они предлагают минимальное сопротивление по сравнению с конструктивными элементами здания, тем самым предотвращая повреждения.
Ошибки при проектировании цепей с учётом сопротивления
Часто игнорируется контактное сопротивление разъёмов, особенно в цепях с токами выше 1 А. Окисленные или неправильно обжатые контакты могут создавать сопротивление до 0,1 Ом, что при токе 2 А приводит к потере 0,2 В и выделению тепла более 0,4 Вт в одной точке, вызывая локальный перегрев.
Распределение тока в параллельных ветвях без учёта сопротивлений – распространённая ошибка при проектировании шин и распределителей. При разных сопротивлениях даже на 0,05 Ом, ток в ветвях может различаться вдвое, что приведёт к перегрузке одной из них.
Использование слишком тонких дорожек на печатных платах для силовых цепей – частая причина перегрева. При токе 3 А и ширине дорожки 0,5 мм медь нагревается до 100 °C уже при длине 5 см, если не предусмотрено дополнительное охлаждение.
При расчёте токов через резистивные делители часто не учитывают нагрузку, подключённую к точке деления. Если сопротивление нагрузки соизмеримо с резисторами делителя, напряжение на выходе значительно изменяется, что искажает результат измерения или управления.
Ещё одна ошибка – установка слишком малых резисторов токоограничения без анализа рассеиваемой мощности. Например, резистор 100 Ом при 24 В должен рассеивать 5,76 Вт. Использование резистора мощностью 0,25 Вт приведёт к его быстрому разрушению.
Как измерить и сравнить сопротивление разных путей тока
Для точного измерения сопротивления используется цифровой или аналоговый омметр. Перед измерением необходимо отключить цепь от источника питания и убедиться, что элементы не заряжены, чтобы избежать ошибок и повреждений прибора.
Измерение проводится путем подключения щупов омметра к двум точкам выбранного участка цепи, определяющего путь тока. Значение, показанное прибором, отражает суммарное сопротивление этого участка.
Для сравнения сопротивлений нескольких путей следует последовательно измерить каждый участок, сохранять условия измерений – температуру, отсутствие внешних воздействий и стабильность контактов, так как эти факторы влияют на точность.
Если в цепи присутствуют параллельные ветви, измерение сопротивления всего пути выполняется отдельно для каждой ветви, затем полученные значения сравниваются. Путь с минимальным сопротивлением будет предпочтителен для протекания тока.
При работе с мелкими сопротивлениями важно учитывать влияние сопротивления щупов и соединений. Для этого используют метод четырехпроводного измерения, при котором ток и напряжение измеряются отдельными парами проводников, минимизируя ошибку.
В случае сложных многоветвистых схем применяют мультиметры с функцией измерения сопротивления и специализированные методы анализа, например, измерение методом частотного отклика или импедансметрию, чтобы определить эффективное сопротивление путей тока.
Вопрос-ответ:
Почему ток предпочитает проходить именно по пути с меньшим сопротивлением?
Ток в электрической цепи распределяется согласно законам физики, в частности, закону Ома и правилу Кирхгофа. Путь с меньшим сопротивлением позволяет электрическому току протекать с меньшими потерями энергии, поэтому большая часть тока пойдёт именно по такому пути. Это объясняется тем, что сопротивление создаёт препятствие для движения электронов, и чем оно выше, тем меньше ток сможет пройти через этот участок цепи.
Можно ли заставить ток идти по более длинному или более сопротивляющемуся пути?
Да, можно. Если изменить параметры цепи, например, увеличить сопротивление на более коротком пути или добавить дополнительные компоненты, то ток перераспределится и часть его пойдёт по альтернативным путям, даже если они длиннее или обладают большим сопротивлением. Это применяется, например, в схемах с резисторами, где баланс сопротивлений регулирует распределение тока между ветвями.
Как на практике измерить сопротивление разных участков цепи, чтобы определить, куда пойдёт ток?
Для измерения сопротивления используют мультиметр в режиме измерения сопротивления. Перед измерением нужно отключить питание цепи и разрядить конденсаторы. Затем щупы мультиметра подключают к концам исследуемого участка. Полученное значение позволяет сравнить сопротивления разных путей и предсказать, какой из них будет более предпочтителен для тока. При сложных цепях измерения проводят последовательно на отдельных участках и рассчитывают суммарное сопротивление.
Почему ток не всегда идёт только по пути с наименьшим сопротивлением, если есть несколько параллельных ветвей?
В цепях с параллельными ветвями ток распределяется пропорционально сопротивлениям каждого пути, а не исключительно через самый «лёгкий» путь. Это значит, что хотя большая часть тока будет проходить по пути с меньшим сопротивлением, небольшая часть обязательно пойдёт и по другим ветвям. Такое распределение обеспечивает выполнение закона сохранения заряда и напряжения, а также учитывает влияние внутреннего сопротивления и других факторов в цепи.
