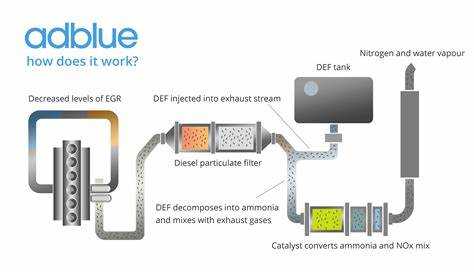

Система AdBlue, или SCR (Selective Catalytic Reduction), применяется на грузовиках КАМАЗ с дизельными двигателями Euro-5 и выше для снижения выбросов оксидов азота. Она требует регулярной заправки реагентом на основе мочевины и исправной работы всех компонентов – бака, датчиков, насоса и блока управления. В случае неисправности система может ограничить мощность двигателя или полностью заблокировать запуск.
Отключение AdBlue на КАМАЗ – это технически сложная процедура, которая требует точного понимания архитектуры электронной системы управления двигателем. Вмешательство должно быть строго адресным: удаление или эмуляция блока дозирования, корректировка ПО ЭБУ, отключение связи с CAN-шиной. Ошибки при этих действиях могут привести к появлению DTC-кодов, нестабильной работе мотора или невозможности дальнейшего обслуживания.
Перед вмешательством важно определить тип блока управления – это может быть Bosch EDC17, Continental или ЯМЗ с собственным ПО. Под каждую конфигурацию требуются индивидуальные решения: загрузка модифицированной прошивки, установка эмулятора SCR, отключение диагностических контуров через диагностический разъём. Использование универсальных решений нередко приводит к конфликтам в системе диагностики OBD.
Также необходимо учитывать правовые последствия. На территории ЕАЭС отключение экологических систем запрещено для транспорта, эксплуатируемого на дорогах общего пользования. Поэтому процедура должна проводиться с полным пониманием технических и юридических рисков.
Как определить, какая система AdBlue установлена на вашем КАМАЗе
Перед отключением системы AdBlue необходимо точно определить её тип, так как разные модификации требуют разных методов обхода. На КАМАЗах используется несколько вариантов SCR-систем, различающихся по производителю, протоколу связи и архитектуре компонентов.
- Проверьте электронный блок управления (ЭБУ): Наиболее распространённые блоки – Bosch EDC7UC31, EDC17C59 и Continental EMS. Их маркировка указана на корпусе и может быть считана с помощью диагностического сканера или вручную через осмотр подкапотного пространства.
- Определите производителя SCR-системы: На КАМАЗах могут использоваться модули AdBlue производства Wabco, Knorr-Bremse или отечественные решения. Идентификационные наклейки с логотипом и номером детали расположены на дозирующем модуле или насосной станции.
- Изучите программное обеспечение: Версия ПО ЭБУ указывается при подключении сканера через CAN-шину. Для этого используйте профессиональный диагностический прибор, например Jaltest, Texa или оригинальный KAMAZ-Diag. ПО с заводскими параметрами может быть различным даже у одинаковых блоков в зависимости от года выпуска.
- Проверьте структуру жгута проводки: В некоторых модификациях кабельная разводка между ЭБУ и SCR-модулем выполнена по протоколу UDS, в других – KWP2000. Это влияет на возможность перепрограммирования и выбор типа эмулятора.
- Сравните компоненты по VIN-коду: Через официальный каталог КАМАЗ или программные базы (например, TECDOC, EPC) можно по VIN получить точную комплектацию автомобиля, включая тип установленной системы нейтрализации NOx.
Чёткое определение типа системы AdBlue на КАМАЗе критично для корректного отключения без ошибок и аварийных режимов. Несовпадение программного и аппаратного решения может привести к некорректной работе двигателя и активации ограничений по мощности.
Что нужно подготовить перед отключением AdBlue на КАМАЗ
Диагностическое оборудование: потребуется сканер, совместимый с блоками управления КАМАЗ, поддерживающий работу с системой SCR. Чаще всего используется TEXA, Jaltest или Launch с актуальным ПО. Без точной диагностики невозможно корректно отключить AdBlue без ошибок.
Калибровочные файлы или эмулятор: в зависимости от выбранного способа отключения потребуется либо модифицированный прошивочный файл, либо внешний эмулятор AdBlue, имитирующий работу системы. Файл прошивки должен быть адаптирован под конкретную модель двигателя и блок управления (например, ЯМЗ-536 с Bosch EDC17).
Доступ к электронному блоку управления (ECU): необходимо обеспечить безопасный доступ к разъёму блока, исключив замыкания и повреждения. Если используется метод прошивки – убедитесь, что у вас есть полный дамп текущей прошивки для возможности восстановления.
Источники питания: для проведения прошивки или подключения эмулятора требуется стабильное питание 24 В с током не менее 10 А. Перепады напряжения при прошивке могут привести к повреждению ECU.
Инструменты для демонтажа: могут понадобиться отвертки, торцевые ключи, пластиковые лопатки для съема элементов обшивки, если установка эмулятора предполагает вмешательство в жгут проводки.
Изоляционные материалы: для защиты отключённых разъёмов и участков проводки от влаги и пыли – термоусадка, изолента, силиконовый герметик. Это исключит короткое замыкание и коррозию в будущем.
Важно: перед началом любых работ рекомендуется сохранить оригинальные параметры блока управления и выполнить полную диагностику ошибок, чтобы избежать ложных срабатываний после отключения.
Где находится блок управления AdBlue и как получить к нему доступ
Блок управления системой AdBlue на большинстве моделей КАМАЗ устанавливается в непосредственной близости от блока управления двигателем (ЭБУ), однако его точное расположение зависит от конкретной модификации шасси и года выпуска. Чаще всего он размещается в правой части моторного отсека или за кабиной, рядом с модулем SCR.
На автомобилях с кабиной, поднимающейся вперед, доступ к блоку упрощается после фиксации кабины в верхнем положении. Блок может быть закреплён на металлическом кронштейне и закрыт пластиковым защитным кожухом, который необходимо аккуратно снять, избегая повреждения защёлок и разъёмов.
Подключение к блоку AdBlue осуществляется через диагностический разъём J1939 или напрямую через CAN-шину. Перед подключением следует отключить питание автомобиля, чтобы исключить риск короткого замыкания при демонтаже разъёмов. При наличии штатной защиты блока потребуется использовать TORX-отвёртку или шестигранник, в зависимости от исполнения крепежа.
После демонтажа защитного кожуха открывается доступ к основному жгуту проводки. Все манипуляции с разъёмами рекомендуется выполнять в перчатках и только после визуальной оценки их состояния на предмет следов влаги, коррозии или перегрева.
Перед любыми вмешательствами важно зафиксировать расположение всех разъёмов и элементов с помощью фото, чтобы при необходимости можно было восстановить штатную схему подключения без ошибок.
Какие электронные устройства подходят для отключения AdBlue на КАМАЗ
Для отключения системы AdBlue на КАМАЗ применяются специализированные эмуляторы, которые имитируют работу SCR-системы и предотвращают появление ошибок в ЭБУ. Наиболее надёжным решением считаются CAN-эмуляторы, совместимые с протоколами SAE J1939, применяемыми в большинстве блоков управления КАМАЗ.
Одним из проверенных вариантов является устройство AdBlue Emulator EURO 5/6 Truck, адаптированное под российские версии КАМАЗ с блоками Bosch EDC7UC31 или EDC17CV44. Эти эмуляторы подключаются к CAN-шине и блокируют обмен данными между ЭБУ и системой дозирования мочевины, при этом сохраняется корректная работа других функций двигателя.
В некоторых случаях используются устройства с функцией автообнаружения параметров – они автоматически подстраиваются под конкретную конфигурацию блока управления. Это особенно важно для КАМАЗов, выпущенных в разные годы и имеющих отличия в прошивке.
Для более глубокой адаптации и исключения случайных неисправностей применяют прошивочные комплекты с диагностическим адаптером (например, K-TAG или MPPS), позволяющие внести изменения в программное обеспечение ЭБУ. Такой подход требует навыков работы с прошивкой и точного знания параметров двигателя.
Эмуляторы должны иметь встроенную защиту от перепадов напряжения и влагозащищённый корпус, так как они часто устанавливаются в моторном отсеке. Рекомендуется выбирать устройства, протестированные на совместимость именно с модельным рядом КАМАЗ, а не универсальные решения.
Пошаговая инструкция по установке эмулятора AdBlue
Перед установкой эмулятора необходимо отключить зажигание и убедиться в отсутствии остаточного напряжения в системе питания. Используйте мультиметр для проверки напряжения на клеммах диагностического разъёма.
1. Найдите блок управления SCR, как правило, он расположен за кабиной или под полом в районе выхлопной системы. Отсоедините разъёмы, идущие к датчикам NOx, температурным сенсорам и насосу подачи мочевины.
2. Установите эмулятор в цепь между жгутом проводки и оригинальным блоком SCR. В большинстве случаев эмулятор подключается через T-разъёмы, исключая необходимость резки проводов. Если модель требует прямого подключения, выполните пайку соединений и заизолируйте их термоусадочной трубкой.
3. Подключите питание эмулятора: «+» к линии зажигания (обычно красный провод), «–» к надежной массе на шасси. Проверьте наличие напряжения после включения зажигания.
4. Зафиксируйте эмулятор внутри кабины или в защищенном отсеке рядом с оригинальным блоком, исключив контакт с влагой и вибрацией. Не допускайте натяжения проводов или трения об острые кромки.

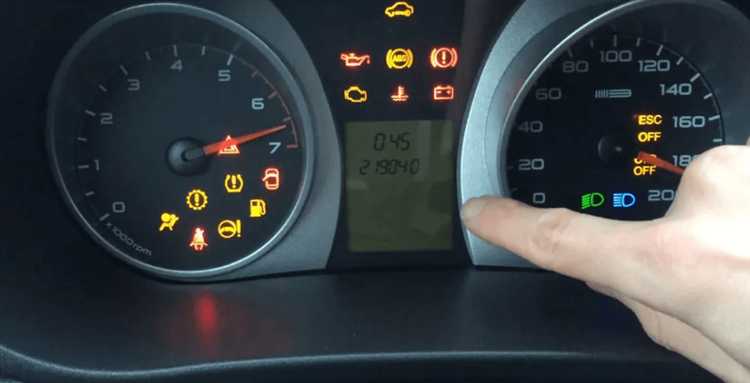

5. Включите зажигание и проверьте работу эмулятора. Индикатор на приборной панели DEF (AdBlue) должен погаснуть или перестать мигать. Если индикатор активен, проверьте правильность подключения питания и сигнальных цепей.
6. Проведите пробную поездку на 5–10 км. При отсутствии ошибок по SCR и стабильной работе двигателя можно считать установку завершённой. В противном случае выполните повторную диагностику по CAN-шине с помощью сканера J1939/J1708 и проверьте журнал ошибок.
Как проверить, что система AdBlue отключена корректно и ошибок нет
Сразу после установки эмулятора необходимо выполнить диагностику через бортовую систему КАМАЗ. Для этого включите зажигание и дождитесь полной загрузки приборной панели. На экране не должно появляться предупреждений, связанных с уровнем AdBlue, неисправностями SCR или снижением мощности двигателя.
Подключите диагностический сканер с поддержкой протоколов J1939 или J1708, совместимых с электронными системами КАМАЗ. Выполните чтение активных и сохранённых ошибок. Кодов с префиксом P2xxx, связанных с системой SCR, не должно быть. Если ранее фиксировались ошибки, они должны быть очищены.
Обратите внимание на параметры в реальном времени. Значение уровня раствора мочевины будет либо зафиксировано на постоянной отметке, либо отсутствовать. Температура, давление и расход AdBlue также не должны изменяться при работе двигателя – это свидетельствует о том, что эмулятор корректно имитирует работу системы.
После запуска двигателя проверьте, не загорается ли лампа Check Engine. Через 15–20 минут работы в разных режимах оборотов не должно возникать ограничений мощности и перехода в аварийный режим. При движении в течение нескольких часов система не должна выдавать сообщений об ошибках или снижении производительности.
Если все параметры стабильны, ошибок нет, а бортовая система не сигнализирует о проблемах, можно считать, что отключение AdBlue выполнено корректно.
Вопрос-ответ:
Можно ли отключить систему AdBlue на КАМАЗ самостоятельно, не прибегая к помощи специалистов?
Технически отключить систему AdBlue можно самостоятельно, но для этого потребуется уверенное знание электрических схем автомобиля, наличие диагностического оборудования и подходящего эмулятора. Ошибки в подключении или программировании могут привести к неисправностям блока управления двигателем и выходу из строя других систем. Если нет уверенности в своих действиях, лучше обратиться к специалисту с опытом работы именно с КАМАЗами.
Какие модели эмуляторов подходят для КАМАЗ с двигателями Cummins?
Для КАМАЗов с двигателями Cummins, особенно серий ISB и ISL, обычно используются эмуляторы, поддерживающие протокол J1939. Подходят такие модели, как AdBlue Emulator V5 NOx, Truck Explorer AdBlue или устройства с прошивками, ориентированными на Cummins SCR. Перед покупкой необходимо уточнить, какая именно система SCR установлена: оригинальная Cummins или Bosch, так как требования к эмулятору могут отличаться.
Что произойдёт, если отключить AdBlue без установки эмулятора?
Если отключить блок AdBlue физически (например, отсоединить разъёмы или демонтировать насос), но не установить эмулятор, в блоке управления двигателя появятся ошибки по системе SCR. Это приведёт к снижению мощности, ограничению оборотов и, в ряде случаев, к переходу в аварийный режим. Кроме того, на приборной панели появятся предупреждения. Эмулятор нужен, чтобы блок управления «думал», что система работает исправно.
Как убедиться, что эмулятор AdBlue установлен правильно и ошибок в системе нет?
После установки эмулятора необходимо провести диагностику при помощи сканера, поддерживающего протоколы КАМАЗ. Отсутствие активных ошибок по SCR, NOx и датчику уровня реагента укажет на корректную работу. Также двигатель должен запускаться без задержек, не переходить в аварийный режим, и на панели не должно быть предупреждающих индикаторов. Желательно провести пробную поездку с полной нагрузкой, чтобы убедиться в стабильной работе.
Нужно ли отключать или перепрошивать блок управления двигателем при установке эмулятора?
В большинстве случаев установка эмулятора не требует вмешательства в прошивку ЭБУ, если устройство качественное и адаптировано под конкретную модель двигателя. Эмулятор подключается к CAN-шине и передаёт необходимые сигналы, имитируя работу системы SCR. Однако на некоторых модификациях КАМАЗ может потребоваться перепрограммирование блока, особенно если установлена нестандартная система выбросов или прошивка двигателя была ранее изменена.
