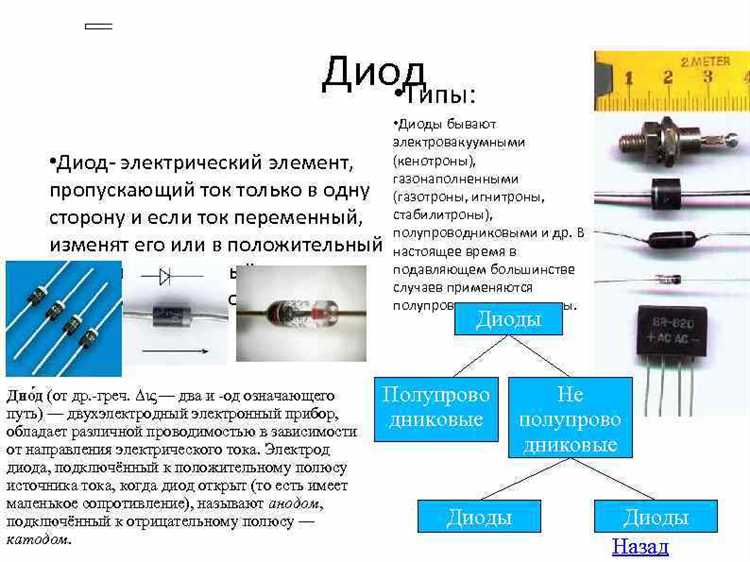

Обратное напряжение диода строго ограничивается по причине его чувствительности к пробою p-n перехода. Для большинства кремниевых диодов критическое значение находится в диапазоне от 50 до 1000 В, в зависимости от типа прибора. При превышении допустимого значения возникает лавинный пробой, сопровождающийся резким увеличением обратного тока, перегревом и выходом диода из строя.
Основной технической задачей является выбор диода с запасом по обратному напряжению минимум в 20–30% относительно максимального рабочего напряжения в цепи. Например, при напряжении в цепи до 200 В рекомендуется использовать диод с предельным обратным напряжением не менее 250 В. Это снижает риск термического разрушения при переходных процессах и импульсных перегрузках.
Ограничение обратного напряжения также связано с особенностями конструкции. Тонкий p-n переход и малая толщина полупроводникового слоя у диодов малой мощности делают их особенно уязвимыми. При разработке схем с импульсной нагрузкой важно учитывать не только постоянное, но и пиковое обратное напряжение, возникающее в результате индуктивных выбросов.
Рекомендовано использовать защитные элементы: варисторы, стабилитроны, RC-цепочки, чтобы компенсировать всплески напряжения выше допустимого порога. В высокочастотных схемах желательно применять диоды с минимальным временем восстановления, поскольку длительная рекомбинация заряда повышает вероятность пробоя при высоких скоростях переключения.
Что происходит с диодом при превышении допустимого обратного напряжения
Когда обратное напряжение на диоде превышает его максимально допустимое значение (обозначается как Reverse Voltage Rating или VR), в полупроводниковом кристалле возникает лавинный пробой. Этот процесс сопровождается резким ростом обратного тока, который может достигать критических значений и разрушить структуру прибора, если не предприняты меры защиты.
Основные последствия превышения допустимого обратного напряжения:
- Разрушение p-n-перехода за счёт теплового перегрева от увеличенного обратного тока.
- Появление постоянного токопроводящего канала – диод утрачивает выпрямительные свойства.
- Индукция паразитных эффектов в окружающей цепи, включая электромагнитные помехи и токовые всплески.
Для защиты диодов от превышения обратного напряжения применяют следующие методы:
- Выбор компонентов с соответствующим запасом по VR, не менее чем на 20–30% выше ожидаемого в цепи значения.
- Использование ограничителей перенапряжения – варисторов, стабилитронов или TVS-диодов (Transient Voltage Suppressors).
- Разработка схем с учётом возможных обратных выбросов напряжения от индуктивных нагрузок.
- Контроль режимов работы источников питания и коммутационных элементов.
Превышение обратного напряжения недопустимо даже кратковременно. Диоды, предназначенные для работы в импульсных и высоковольтных режимах, должны тестироваться на устойчивость к пробою в рамках нормированных параметров, указанных производителем. Нарушение этих пределов необратимо повреждает полупроводниковую структуру.
Почему важно учитывать пробивное напряжение в схемах
Номинальное пробивное напряжение указывается в технической документации и должно быть выше максимального обратного напряжения, возникающего в цепи. Например, для выпрямительных диодов серии 1N4007 это значение составляет 1000 В. Применение таких диодов в цепях с импульсными перенапряжениями, превышающими эту величину, приведёт к их выходу из строя.
При проектировании схем необходимо учитывать не только номинальные, но и переходные процессы: коммутационные скачки, выбросы от индуктивной нагрузки, резонансные колебания. Для их подавления применяются варисторы, супрессоры или RC-цепочки. Это особенно актуально в импульсных источниках питания и драйверах двигателей, где возможны кратковременные превышения обратного напряжения в несколько раз.
Игнорирование пробивного напряжения при выборе диода может привести к скрытому повреждению – микротрещинам и деградации p-n-перехода. Это проявляется не сразу, а в виде постепенного роста обратного тока и нестабильной работы узла. Особенно критично это в силовых схемах, где перегрев ускоряет разрушение кристалла.
Учитывая пробивное напряжение на этапе проектирования, можно избежать преждевременного отказа компонентов и обеспечить устойчивую работу схемы при нестабильных внешних условиях. Рекомендуется закладывать запас не менее 30–50% относительно ожидаемого пикового обратного напряжения, особенно при работе в промышленных или автомобильных системах.
Как влияет тип диода на предельное обратное напряжение
Предельное обратное напряжение напрямую зависит от конструкции, материала и назначения диода. У кремниевых выпрямительных диодов этот параметр обычно варьируется в пределах от 50 до 1000 В. У диодов Шоттки, несмотря на их высокую скорость переключения, обратное напряжение ограничено 20–100 В из-за особенностей металлического перехода, который снижает барьерную высоту и увеличивает ток утечки.
У лавинных диодов предельное обратное напряжение рассчитывается на режим контролируемого пробоя. Такие диоды специально проектируются для устойчивой работы при напряжениях от 100 В до нескольких киловольт. При этом их структура включает равномерно легированную область, обеспечивающую плавное нарастание электрического поля.
Стабилитроны (диоды Зенера) работают в режиме обратного пробоя при строго заданном напряжении, которое задаётся технологией легирования p-n-перехода. Например, стабилитроны на напряжения 5,6 В имеют минимальную температурную зависимость, в то время как элементы на 12 В и выше требуют теплоотвода из-за значительного обратного тока.
Для диодов, предназначенных для СВЧ-применений, например, варикапов или туннельных диодов, предельное обратное напряжение ограничено десятками вольт из-за необходимости минимизации паразитных ёмкостей и времени восстановления. Их конструкция оптимизирована под резонансные и высокочастотные режимы, а не под работу в условиях высокого напряжения.
Выбор диода по предельному обратному напряжению должен учитывать как амплитуду ожидаемого обратного напряжения в схеме, так и характер нагрузок, наличие помех, возможность кратковременных перенапряжений. Применение диода с заведомо заниженным обратным напряжением ведёт к преждевременному пробою и разрушению полупроводниковой структуры.
Роль обратного напряжения в предотвращении теплового разрушения
Обратное напряжение оказывает прямое влияние на тепловую стабильность полупроводникового перехода. При его превышении возникает лавинообразный пробой, сопровождающийся резким ростом обратного тока. Этот ток, протекая через диод, вызывает локальный нагрев кристалла. При недостаточном отводе тепла температура p-n-перехода может превысить критическую точку (обычно 150–200 °C для кремниевых диодов), что приводит к тепловому разрушению структуры.
Критический ток, проходящий в режиме пробоя, увеличивается экспоненциально с ростом приложенного обратного напряжения. Если диод не рассчитан на работу в этом режиме (в отличие от стабилитронов), энергия, выделяемая на кристалле, быстро накапливается, превышая допустимую мощность рассеяния. Это ведёт к разрушению металлизации, образованию термических трещин и полному выходу диода из строя.
Для предотвращения теплового разрушения следует выбирать диоды с достаточным запасом по максимально допустимому обратному напряжению – минимум на 20–30 % выше расчетного уровня. Также важно обеспечить эффективный тепловой контакт диода с теплоотводящей поверхностью, особенно в импульсных режимах или при высокочастотной коммутации.
В схемах, где возможны выбросы напряжения (например, при коммутации индуктивной нагрузки), необходимо использовать защитные элементы – варисторы, супрессоры или шоттки-диоды с высокой устойчивостью к тепловому перенапряжению. Это снижает риск термического пробоя и повышает надежность всей цепи.
Зачем производители указывают максимально допустимое обратное напряжение
Основная причина, по которой производители указывают этот предел – предотвращение пробоя p-n перехода. При превышении VRRM происходит лавинный пробой, сопровождающийся резким ростом тока. Если ток не ограничен внешними средствами, кристалл перегревается, и структура диода необратимо разрушается.
Второй аспект – это стандартизация. Без чёткого указания допустимого напряжения разработчик не сможет корректно подобрать компонент для цепей, работающих, например, при импульсных перенапряжениях или в импульсных источниках питания. Указание VRRM позволяет производителям обеспечивать совместимость компонентов в рамках международных стандартов (например, IEC, JEDEC).
Кроме того, указание предельного обратного напряжения связано с внутренней конструкцией диода: толщиной обеднённой области, уровнем легирования, типом технологии (например, стеклянный корпус, диффузионный или ионно-имплантированный переход). Эти параметры напрямую влияют на способность диода выдерживать заданное напряжение без пробоя.
Производители также тестируют каждый тип диода на пробой с учётом допустимой температуры, что гарантирует работоспособность в условиях, приближенных к реальным. Рекомендовано выбирать диоды с запасом по обратному напряжению не менее 20–30% относительно предполагаемого максимального рабочего напряжения в схеме.
Какие методы защиты применяют для ограничения обратного напряжения
Применение варисторов и диодов Зенера позволяет эффективно ограничивать обратное напряжение. Варистор резко снижает сопротивление при достижении определённого напряжения, рассеивая избыточную энергию. Диод Зенера включают параллельно основному диоду в обратном направлении для стабилизации напряжения и предотвращения его выхода за безопасный предел.
Для высокочастотных и импульсных цепей используют цепочки стабилитронов или цепочки последовательно соединённых диодов, что позволяет повысить уровень допустимого обратного напряжения, распределяя напряжение по элементам.
В схемах с критичными параметрами защищают диоды при помощи параллельных защитных элементов, таких как TVS-диоды (Transient Voltage Suppressors). Они обеспечивают мгновенное подавление перенапряжений, предотвращая пробой полупроводника.
Инженерные решения включают также управление напряжением питания – ограничение обратного напряжения достигается за счет стабилизаторов и источников с ограничением по току и напряжению, что минимизирует риск превышения обратного напряжения на диоде.
При проектировании важно учитывать температурные характеристики защиты, так как рост температуры снижает максимально допустимое обратное напряжение, а значит, защитные элементы должны выдерживать и температурные нагрузки.
Вопрос-ответ:
Почему у диодов существует ограничение по обратному напряжению?
Диод состоит из полупроводникового перехода, который при обратном напряжении может выдержать только определённое значение без разрушения. Превышение этого напряжения вызывает лавинообразный пробой, что приводит к резкому росту обратного тока и выходу устройства из строя. Ограничение обратного напряжения служит защитой диода от таких повреждений и сохраняет его работоспособность.
Как влияет температура на максимально допустимое обратное напряжение диода?
Повышение температуры приводит к увеличению обратного тока и снижению прочности полупроводникового перехода. При этом максимально допустимое обратное напряжение уменьшается, так как тепловой эффект усиливает процессы пробоя. Производители указывают температурные характеристики, чтобы учитывать этот фактор при выборе диода для конкретных условий эксплуатации.
Можно ли использовать диод с меньшим обратным напряжением, чем требуется в цепи?
Использование диода с обратным напряжением ниже требуемого значения приводит к риску пробоя и повреждения компонента при стандартных рабочих условиях или кратковременных скачках напряжения. В таких случаях рекомендуется выбирать диод с запасом по обратному напряжению, превышающим максимальные напряжения в цепи, чтобы обеспечить надежность и долговечность работы.
Какие методы применяют для защиты диодов от превышения обратного напряжения?
Для защиты от чрезмерного обратного напряжения используют ограничительные элементы, такие как варисторы, стабилитроны или схемы с ограничением напряжения. Кроме того, применяются схемы с параллельным включением защитных диодов, а также выбор диодов с более высоким допустимым обратным напряжением, что снижает риск выхода из строя при кратковременных перенапряжениях.
В чем разница между обратным напряжением пробоя и максимально допустимым обратным напряжением диода?
Максимально допустимое обратное напряжение — это значение, которое диод способен выдерживать длительное время без повреждений. Напротив, обратное напряжение пробоя — это напряжение, при котором начинается резкий рост обратного тока и возникает лавинообразный пробой. Эксплуатация диода близко к пробойному напряжению опасна и может быстро привести к разрушению, поэтому выбирают диоды с максимальным обратным напряжением выше предполагаемых рабочих значений.
Почему у диодов существует ограничение обратного напряжения?
Обратное напряжение ограничивается из-за свойств полупроводникового перехода и структуры самого диода. При превышении определённого уровня напряжения в обратном направлении начинается лавинный пробой, который ведёт к резкому росту обратного тока. Это вызывает перегрев и разрушение кристалла диода. Таким образом, ограничение обратного напряжения помогает сохранить работоспособность и продлить срок службы компонента, предотвращая необратимые повреждения.
