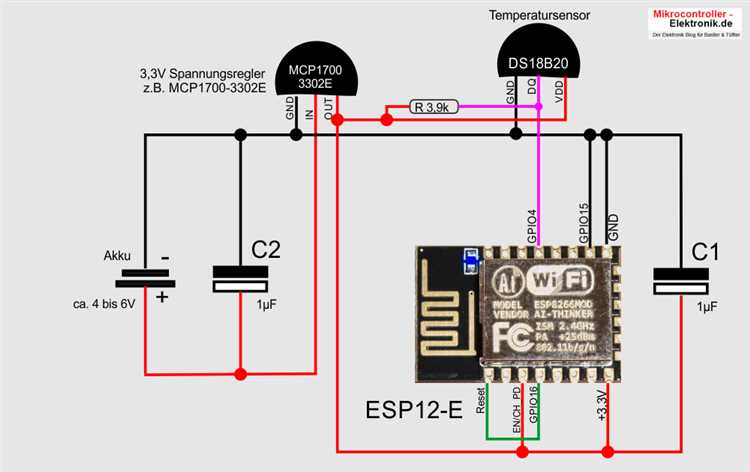

Модуль ESP-12E на базе чипа ESP8266 активно используется в проектах IoT благодаря встроенному Wi-Fi и высокой гибкости. Однако в многомодульных системах критически важно правильно организовать обмен данными между несколькими ESP-12E, особенно при ограниченных ресурсах и требованиях к минимальной задержке.
Для связи между модулями чаще всего применяются протоколы UART, I2C, а также беспроводная передача по Wi-Fi с использованием сокетов или MQTT. При использовании UART необходимо учитывать, что на ESP-12E доступен только один полноценный порт, и его нужно грамотно распределять, особенно при отладке. Альтернативой может стать программная реализация второго UART через SoftwareSerial, но с ограниченной скоростью передачи до 9600 бод.
В случае I2C необходимо явно определить роли мастера и подчинённых устройств, учитывая, что ESP-12E способен работать в обеих ролях. При проектировании стоит избегать длинных линий связи и обеспечивать корректное согласование уровней, особенно при подключении устройств с логикой 5 В.
Наиболее гибкий способ – это обмен по Wi-Fi. Прямое TCP-соединение позволяет передавать данные с минимальной задержкой, но требует реализации обработки соединений и ошибок. Использование MQTT-брокера позволяет легко масштабировать архитектуру, но требует стабильного сетевого окружения. Для временно недоступных узлов можно внедрять буферизацию данных на стороне отправителя.
Оптимизация передачи включает в себя сжатие данных, отправку только при изменении состояний и строгое управление энергопотреблением при помощи глубокого сна (deep sleep). Такие меры критичны при автономном питании устройств.
Настройка UART для обмена данными между двумя ESP 12E
ESP-12E поддерживает два UART-интерфейса: основной (UART0) и вспомогательный (UART1). Для двустороннего обмена данными рекомендуется использовать UART0, поскольку UART1 ограничен только передачей (TX).

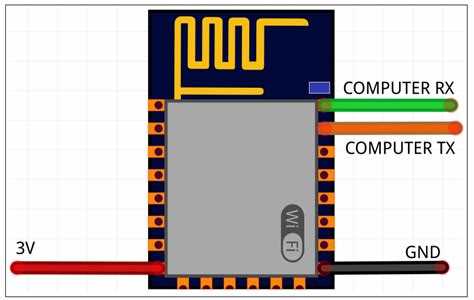

Подключите GPIO1 (TX) одного модуля к GPIO3 (RX) другого, и наоборот. Обязательно соедините общие «земли» (GND) обоих модулей. Рабочее напряжение 3.3 В, подключение к 5 В вызовет повреждение чипа.
В прошивке на базе Arduino IDE настройте UART через команду Serial.begin(baudrate). Оптимальная скорость – 9600 или 115200 бод, учитывая стабильность соединения. Например:
Serial.begin(9600);
Для передачи данных используйте Serial.print() или Serial.write(). При приеме данных в другом модуле применяйте Serial.available() в сочетании с Serial.read(). Пример:
if (Serial.available()) { char c = Serial.read(); }
Следите за синхронизацией скорости UART на обоих модулях. Несовпадение приведет к искажению данных. Для надежности используйте контрольные символы (например, ‘\n’ в конце каждой команды) и реализуйте буферизацию при приеме.
Передача на расстоянии более 50 см требует экранированного кабеля или использования дифференциальных интерфейсов (RS-485) через внешние преобразователи, поскольку UART не предназначен для дальнего соединения.
Организация беспроводной передачи данных через ESP-NOW
Для начала необходимо инициализировать ESP-NOW через вызов esp_now_init() после настройки Wi-Fi в режиме WIFI_STA или WIFI_AP_STA. Важно убедиться, что используется одна и та же конфигурация Wi-Fi канала на всех модулях, так как ESP-NOW работает только в рамках одного канала.
Каждому устройству, участвующему в передаче, необходимо задать MAC-адрес получателя. Это делается с помощью esp_now_add_peer(), где указываются MAC-адрес, канал, тип шифрования и ключ. Без добавления пиров отправка невозможна.
Отправка данных осуществляется функцией esp_now_send(). Максимальный размер полезной нагрузки – 250 байт. Для увеличения надежности передачи рекомендуется реализовать собственный механизм подтверждения на уровне приложения, так как ESP-NOW не гарантирует доставку.
Прием данных настраивается через esp_now_register_recv_cb(), где указывается функция-обработчик. Внутри нее необходимо минимизировать обработку, особенно при работе с питанием от батареи, чтобы не мешать приему следующих пакетов.
Шифрование поддерживается с использованием предварительно согласованного 16-байтного ключа. При включении защиты важно синхронизировать ключи между всеми участниками до начала обмена. Ключ передается через esp_now_peer_info_t при добавлении пира.
Рекомендуется регулярно проверять статус связи с помощью отправки heartbeat-пакетов. Это позволяет своевременно обнаружить отключение пира и выполнить переподключение или пересинхронизацию канала и ключа.
Применение протокола I2C между ведущим и ведомым ESP 12E
Для реализации передачи данных по I2C между двумя модулями ESP-12E необходимо вручную реализовать программную поддержку ведомого устройства, так как официальная библиотека Wire на ESP8266 поддерживает только ведущий режим.
На ведущем ESP-12E используется библиотека Wire.h. Подключение осуществляется через пины D1 (SCL) и D2 (SDA). Напряжение питания обоих модулей должно быть стабилизировано на уровне 3.3 В, с обязательными подтягивающими резисторами 4.7 кОм к питанию на линиях SDA и SCL.
Адрес ведомого задаётся вручную. Например, 0x08. Для отправки данных используется последовательность: Wire.beginTransmission(0x08), Wire.write(...), Wire.endTransmission(). Передача ограничена 32 байтами за одну транзакцию.
Скорость шины ограничивается до 100 кГц, так как ESP не гарантирует стабильной работы I2C выше этой частоты в режиме программного ведомого. Рекомендуется минимизировать объём передаваемых данных и использовать контрольную сумму для проверки целостности.
В целях повышения надёжности – добавить повторную инициализацию шины при обрыве связи, использовать внешние pull-up резисторы и избегать работы на общей линии питания с высокими пульсациями.
Отправка и прием данных по Wi-Fi с использованием сокетов
Для организации обмена данными между модулями ESP-12E по Wi-Fi целесообразно использовать TCP-сокеты. Один из модулей выступает сервером, другой – клиентом. На сервере открывается порт и ожидаются входящие соединения. Клиент подключается к IP-адресу сервера и передает данные.
На серверной стороне необходимо инициализировать Wi-Fi в режиме WiFi.mode(WIFI_STA) или WIFI_AP в зависимости от схемы подключения, затем запустить WiFiServer server(порт) и вызвать server.begin(). После установления соединения через server.available() можно получить объект WiFiClient и использовать методы read() и write() для обмена байтами.
На клиентской стороне вызывается client.connect(IP_сервера, порт). Убедитесь, что IP сервера статичен либо определяется через mDNS. После подключения данные отправляются через client.write(данные, длина), а принимаются через client.read(). Для передачи структурированных данных (например, состоящих из нескольких переменных) рекомендуется использовать сериализацию, например, через memcpy() и массив байт.
Чтобы минимизировать потери, необходимо проверять состояние соединения через client.connected() и учитывать возможные тайм-ауты. Для устойчивости связи следует реализовать механизм переподключения и контроль CRC при передаче важных данных.
Размер буфера для приема и передачи ограничен (~1460 байт для TCP). При передаче больших массивов реализуется поблочная передача с подтверждением каждого блока. Использование неблокирующего кода (через millis()) вместо delay() критично для предотвращения сбоев.
На обоих модулях важно реализовать логирование состояния соединения и ошибок через Serial для отладки. При наличии помех в сети рекомендуется снизить скорость передачи и увеличить интервал между попытками подключения.
Реализация взаимодействия модулей через MQTT-брокер
Рекомендуется использовать брокер Mosquitto на локальном сервере или облачный сервис, такой как HiveMQ или MQTT Dashboard. Подключение к брокеру осуществляется по TCP-порту 1883. Для безопасного обмена поддерживается TLS (порт 8883), однако на ESP-12E это требует оптимизации прошивки и выделения достаточного объема памяти.
Для реализации подписки и публикации используется библиотека PubSubClient. Размер буфера необходимо увеличить до 512 байт, если предполагается передача сложных JSON-структур. Делается это путем изменения макроса MQTT_MAX_PACKET_SIZE в файле PubSubClient.h.
Инициализация подключения выполняется с указанием IP-адреса брокера и уникального идентификатора клиента. Пример подключения:
client.connect("ESP12E_Client1", "user", "password")Каждый модуль публикует данные в топик вида home/sensor1/data и подписывается на топики других модулей. Имена топиков следует унифицировать и структурировать иерархически, чтобы избежать коллизий.
Рекомендуется ограничить частоту публикаций до 1 сообщения в секунду для снижения нагрузки на сеть. Контроль доступности узлов выполняется через системный топик $SYS или с помощью LWT-сообщений (Last Will and Testament).
MQTT-клиент должен обрабатывать события переподключения. При обрыве соединения с брокером следует автоматически инициировать попытку восстановления каждые 5 секунд. Пример логики восстановления:
if (!client.connected()) { reconnect(); }Передача конфигурационных параметров и команд управления реализуется через отдельные топики, например: home/sensor1/config и home/sensor1/cmd. Важно реализовать парсинг полученных данных на стороне ESP с минимальной задержкой обработки.
Построение REST API для обмена данными между ESP 12E
Для организации REST API на ESP-12E необходимо использовать прошивку с поддержкой Wi-Fi, например, с использованием фреймворка ESP8266 Arduino Core. Рекомендуется использовать библиотеку ESP8266WebServer для создания HTTP-сервера.
REST API должен использовать следующие методы:
- GET – для запроса данных с другого модуля.
- POST – для передачи данных между модулями.
Пример инициализации REST API-сервера на одном из модулей:
#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
ESP8266WebServer server(80);
void handleGetData() {
String data = "temp=25.4&hum=60";
server.send(200, "text/plain", data);
}
void handlePostData() {
if (server.hasArg("plain")) {
String payload = server.arg("plain");
// Обработка полученных данных
}
server.send(200, "text/plain", "OK");
}
void setup() {
WiFi.begin("SSID", "PASSWORD");
while (WiFi.status() != WL_CONNECTED) {
delay(500);
}
server.on("/get", HTTP_GET, handleGetData);
server.on("/post", HTTP_POST, handlePostData);
server.begin();
}
Для клиента, отправляющего запрос, рекомендуется использовать библиотеку ESP8266HTTPClient:
#include <ESP8266HTTPClient.h>
void sendData() {
HTTPClient http;
http.begin("http://192.168.1.100/post");
http.addHeader("Content-Type", "text/plain");
int httpCode = http.POST("temp=26.1&hum=58");
http.end();
}
Рекомендации по реализации:
- Назначайте статические IP-адреса для всех ESP-устройств.
- Обеспечьте повторные подключения к Wi-Fi при разрыве связи.
- Используйте проверку значений и CRC, если требуется контроль целостности данных.
- Ограничьте доступ по IP или реализуйте простую авторизацию.
- Минимизируйте объем передаваемых данных для снижения задержек.
Обработка коллизий и потерь данных при параллельной передаче
При одновременном обмене данными между несколькими ESP-12E по Wi-Fi или через шину UART/I2C возникает риск коллизий, приводящих к потере пакетов и искажению данных. Это особенно критично в условиях высокой загрузки канала или при отсутствии централизованного координирующего узла.
Для Wi-Fi-соединений рекомендуется использовать протокол ESP-NOW, встроенный в SDK Espressif. Он работает по принципу peer-to-peer и поддерживает до 20 устройств. Однако он не гарантирует доставку, поэтому необходимо реализовать механизм подтверждений вручную. После отправки пакета модуль-отправитель должен ожидать ответ в течение заданного таймаута (например, 100–200 мс). В случае его отсутствия – повторить отправку до 3 раз.
Для обмена через UART/I2C важна синхронизация. На шине I2C один мастер должен инициировать сеанс, остальные модули – работать в режиме slave. При использовании UART – избегать одновременной передачи с двух сторон. Для этого применяют простой протокол токена: передача разрешена только после получения специального байта разрешения (например, 0xAA). Получив токен, модуль передаёт данные и возвращает токен другому участнику.
Для обнаружения потерь данных на уровне пакетов используйте контрольную сумму (CRC8 или CRC16) в конце каждого сообщения. Несовпадение при проверке – сигнал к повторной отправке. Чтобы избежать дубликатов при повторной передаче, каждый пакет должен содержать уникальный ID или счётчик последовательности. Получатель проверяет ID и игнорирует повторяющиеся.
При работе по радиоканалу возможны частые помехи. Оптимизируйте мощность передатчика (функция WiFi.setTxPower()) и выберите стабильный канал вручную (через WiFi.channel()), отключив автоматический выбор. Это снижает вероятность коллизий с другими сетями.
Дополнительно можно реализовать адаптивный интервал передачи: при высокой загрузке – увеличивать паузу между пакетами. Анализ производится по количеству подтверждений, времени отклика и частоте повторных попыток.
Вопрос-ответ:
Можно ли передавать данные между двумя ESP-12E напрямую, без использования роутера?
Да, можно. Один модуль ESP-12E можно настроить в режиме точки доступа (AP), а другой — в режиме клиента (STA). В этом случае устройства соединяются напрямую по Wi-Fi, без участия внешнего маршрутизатора. Такой способ передачи часто используется в автономных проектах, где нет доступа к внешней сети.
Какой способ передачи данных между модулями ESP-12E считается самым стабильным на коротких дистанциях?
Для коротких расстояний и небольших объемов данных стабильно работает протокол ESP-NOW. Это одноранговый протокол от Espressif, позволяющий обмениваться информацией между модулями без необходимости устанавливать Wi-Fi-соединение. Он показывает хорошую устойчивость к помехам и отличается низким временем отклика.
Можно ли использовать MQTT для передачи данных между двумя ESP-12E без доступа в интернет?
Да, но для этого потребуется локальный MQTT-брокер. Один из ESP-12E может выступать в роли брокера, используя, например, библиотеку AsyncMQTTBroker, или можно подключить внешний микрокомпьютер, такой как Raspberry Pi, с установленным брокером (например, Mosquitto). Таким образом, связь будет происходить в локальной сети, без подключения к интернету.
Как передавать структуру данных, например, JSON, между ESP-12E по Wi-Fi?
Для передачи структурированных данных удобно использовать формат JSON. На стороне отправителя данные сериализуются с помощью библиотеки ArduinoJson, а затем отправляются, например, по HTTP или через сокеты. Получатель принимает строку и десериализует её обратно в структуру. Такой подход позволяет передавать массивы, объекты и другие сложные структуры без лишних преобразований.
Какие ограничения существуют при использовании ESP-NOW для связи между модулями ESP-12E?
ESP-NOW имеет ряд ограничений. Во-первых, поддерживается ограниченное количество пиров (обычно до 20 устройств). Во-вторых, максимальный размер передаваемого пакета — 250 байт. Также стоит учитывать, что ESP-NOW и Wi-Fi не всегда хорошо работают одновременно: при включении STA-режима возможны сбои в передаче. Кроме того, для связи между модулями, у которых разные версии SDK или различия в железе, может потребоваться дополнительная настройка параметров шифрования.
