Лонжероны – это продольные элементы силового каркаса кузова, обеспечивающие жесткость конструкции и воспринимающие основные нагрузки при движении и ударе. На автомобилях ВАЗ они играют ключевую роль в структуре кузова и напрямую влияют на безопасность и ремонтопригодность машины.
Передние лонжероны расположены под моторным отсеком вдоль продольной оси автомобиля. Они начинаются от переднего усилителя бампера и доходят до перегородки моторного щита. На моделях ВАЗ 2101–2107 их легко идентифицировать по характерной прямолинейной форме и сварным соединениям с элементами подвески и лонжеронной балки.
Задние лонжероны находятся в задней части кузова, начинаясь от пола багажного отделения и доходя до задней панели. Они служат основой для крепления задней подвески и элементов топливной системы. При осмотре автомобиля снизу лонжероны видны вдоль пола, между порогами и средней частью днища.
Важно: при осмотре ВАЗ с пробегом особое внимание следует уделить состоянию лонжеронов в местах сварных швов и креплений подвески. Коррозия в этих зонах – частая причина снижения прочности кузова и последующих затрат на восстановление геометрии автомобиля.

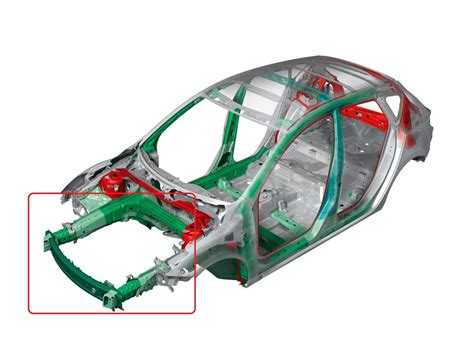

Что такое лонжероны и зачем они нужны в конструкции кузова
На большинстве моделей ВАЗ, включая «классику», переднеприводные и заднеприводные автомобили, лонжероны представляют собой коробчатые профили из листовой стали толщиной от 1,2 до 2 мм. Их изготавливают методом штамповки с последующей сваркой, что позволяет добиться высокой прочности при относительной лёгкости конструкции.
Основные функции лонжеронов:
- Передача нагрузки от двигателя, подвески и трансмиссии на кузов;
- Сохранение геометрии кузова при длительной эксплуатации и ударных нагрузках;
- Обеспечение базовой жёсткости силовой структуры автомобиля;
- Формирование зон программируемой деформации при ДТП, что снижает нагрузку на пассажирский отсек.
В автомобилях с рамной конструкцией лонжероны входят в состав отдельной рамы, а в случае с несущим кузовом (что характерно для большинства моделей ВАЗ) они являются его неотъемлемой частью. Нарушение геометрии или разрушение лонжеронов приводит к перекосу кузова, нарушению сход-развала, увеличенному износу шин и невозможности корректной установки силовых агрегатов.
При ремонте необходимо обращать внимание не только на внешнее состояние лонжеронов, но и на скрытые участки, подверженные коррозии. Зачастую поражение начинается изнутри, особенно в зонах крепления подвески и лонжеронных заглушек. Регулярная диагностика и своевременное устранение очагов ржавчины позволяют избежать дорогостоящего восстановления геометрии кузова.
Передние лонжероны: расположение и доступ для осмотра
Передние лонжероны на автомобилях ВАЗ проходят от передней панели моторного отсека вдоль нижней части кузова и заканчиваются в районе передних опор подвески. Они соединяют лонжероны с рамой силового агрегата и служат базой для крепления подвески, радиаторной балки и передней части кузова.
Для осмотра передних лонжеронов необходимо открыть капот и осмотреть зону между лонжероном и колесной аркой. Обратить внимание стоит на места стыка с передними чашками амортизаторов, участки возле лонжеронных полок и зону крепления к подрамнику. На подъемнике или смотровой яме становится доступной нижняя часть лонжерона – именно там чаще всего образуются очаги коррозии.
Особое внимание следует уделять внутренней полости лонжеронов. На некоторых моделях ВАЗ предусмотрены технологические отверстия, через которые можно выполнить эндоскопическую диагностику. Это позволяет выявить скрытые повреждения или начальные признаки ржавчины, которые невозможно заметить при внешнем осмотре.
При наличии трещин, вздутий краски или деформаций в зоне передних лонжеронов рекомендуется приостановить эксплуатацию автомобиля до выяснения степени повреждений. Такие дефекты могут указывать на серьезные проблемы с геометрией кузова или следы аварийного ремонта.

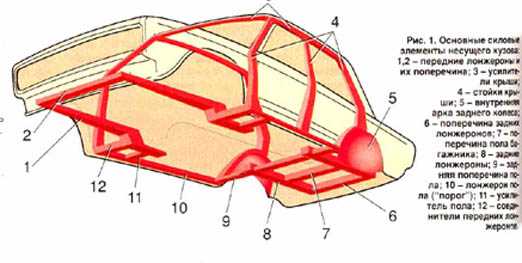

Задние лонжероны: где искать и как отличить от других элементов
Задние лонжероны на автомобилях ВАЗ расположены в нижней части кузова, по бокам от багажного отсека. Они начинаются от задней части центрального пола и проходят в направлении заднего свеса, доходя до зоны крепления заднего бампера и поперечины. Их основная функция – передача нагрузки от задней подвески к кузову и защита конструкции при столкновениях сзади.
Визуально задние лонжероны представляют собой продолговатые закрытые коробчатые элементы, выполненные из толстостенного металла. Их можно отличить от топливных или тормозных магистралей по геометрии и способу крепления: лонжероны являются частью несущей конструкции и жестко приварены к кузову, в отличие от трубопроводов, закреплённых на хомутах.
При осмотре с нижней стороны автомобиля, особенно при снятом глушителе и заднем колесе, лонжероны легко определить по их положению рядом с балкой моста и точками крепления амортизаторов. Они часто покрыты антикоррозийным составом или штатной шумоизоляцией, что не мешает их идентификации по характерной форме и сварным швам.
Важно: при наличии следов деформации, ржавчины или вздутий покрытия в области задних лонжеронов требуется точная проверка геометрии кузова. Нарушение их целостности может привести к изменению поведения автомобиля на дороге и неравномерному износу подвески.
Как определить наличие повреждений лонжеронов без демонтажа
Первым признаком возможных повреждений может служить асимметрия кузова. Для проверки измеряют расстояние между контрольными точками на днище автомобиля, сравнивая левую и правую стороны. Несовпадение указывает на возможную деформацию одного из лонжеронов.
Обратите внимание на зазоры между кузовными панелями: капотом, дверями и крыльями. Неравномерность зазоров или их смещение может быть следствием смещения лонжерона. Также стоит проверить, легко ли открываются и закрываются двери – перекос кузова часто сопровождается трудностями при этом.
Следующий шаг – визуальный осмотр нижней части автомобиля. На подъемнике или смотровой яме осмотрите лонжероны снаружи. Вмятины, трещины, следы ржавчины, вздутие металла или нарушение заводской геометрии указывают на возможные повреждения. Особое внимание уделяется участкам возле сварных швов и изгибов конструкции.
Неисправности в подвеске, особенно неравномерный износ шин, могут быть косвенным признаком нарушения геометрии из-за деформации лонжерона. В этом случае целесообразно провести диагностику сход-развала – отклонения углов установки колес подтверждают наличие проблемы.
Дополнительно можно использовать штангенциркуль или мерные линейки для точных замеров расстояний между элементами силовой структуры. Если есть доступ к заводским чертежам или контрольным размерам, сверка с ними позволяет выявить даже незначительные отклонения.
Особенности расположения лонжеронов на моделях ВАЗ 2101–2107
На моделях классической серии ВАЗ 2101–2107 лонжероны представляют собой продольные элементы рамы, вваренные в структуру кузова. Передние и задние секции различаются по форме и функциям, что важно учитывать при осмотре или ремонте.
Передние лонжероны начинаются от лонжеронной перемычки моторного отсека и проходят под нишами для передней подвески, уходя к основанию переднего бампера. Они идут почти параллельно друг другу и играют ключевую роль в креплении опор двигателя, рулевого механизма и передней подвески.
Задние лонжероны начинаются сразу за тоннелем пола и идут по обе стороны задней части кузова, направляясь к задней панели. Они обеспечивают жесткость кузова в области багажного отсека и служат опорой для крепления задней подвески и поперечного усилителя заднего моста.
На всех моделях 2101–2107 задние лонжероны имеют характерный изгиб в средней части, обусловленный необходимостью обхода элементов выхлопной системы и креплений топливного бака. Это место наиболее уязвимо к коррозии и требует регулярной проверки.
Отличительной особенностью лонжеронов данных моделей является их доступность для визуального осмотра без снятия подвески. При этом следует обращать внимание на участки рядом с местами крепления амортизаторов и поперечин – в этих точках часто появляются трещины или очаги ржавчины из-за вибраций и нагрузок.
На ВАЗ 2105, 2106 и 2107, в отличие от 2101–2103, были внесены незначительные изменения в форму передних лонжеронов, связанные с модернизацией передней панели и радиаторного щита. Однако базовая схема осталась одинаковой для всех моделей линейки.
Разбор обшивки и защита днища для доступа к лонжеронам
Для осмотра и ремонта лонжеронов на автомобилях ВАЗ требуется частичный разбор внутренней и наружной обшивки кузова в зоне днища. В первую очередь демонтируются коврики и напольные покрытия салона, чтобы получить доступ к месту крепления порогов и полуавтомобиля.
Снятие пороговых накладок и декоративных панелей внутри салона проводится с помощью пластиковых лопаток и отверток с плоским жалом, чтобы избежать повреждений. Затем аккуратно откручиваются крепежные элементы порогов и боковых частей обшивки. В ряде моделей ВАЗ для фиксации используются пистоны и клипсы, которые лучше поддевать инструментом для сохранения целостности.
Внешняя защита днища – пластиковые или металлические подкрылки и защитные панели – снимаются через откручивание болтов и саморезов, расположенных по периметру. Особое внимание уделяется участкам около лонжеронов, где защита может плотно прилегать к кузову.
При работе с защитой днища рекомендуется использовать домкрат и стойки для подъема автомобиля и обеспечения безопасного доступа. После демонтажа защитных элементов открываются участки с лонжеронами, что позволяет визуально контролировать их состояние и выполнять ремонтные операции.
Для предотвращения попадания грязи и влаги на открытые участки лонжеронов после окончания работ используются специальные герметики и антикоррозийные составы. При повторной установке обшивки следует внимательно проверять состояние крепежа и при необходимости заменять изношенные элементы.

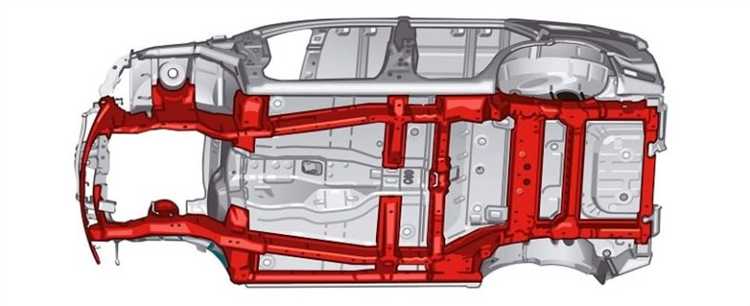

Как визуально отличить лонжероны от усилителей и порогов
- Расположение: Лонжероны находятся внутри кузова, вдоль его продольной оси, чаще всего под полом и вдоль боковых стенок моторного и пассажирского отсеков. Усилители расположены локально, обычно в местах крепления элементов кузова или дверей. Пороги – это наружные или полуоткрытые элементы, расположенные под дверьми по бокам автомобиля.
- Форма и сечение: Лонжероны имеют сложное профильное сечение (часто замкнутое или коробчатое), что обеспечивает жесткость и прочность. Усилители – чаще плоские или угловые детали с простым сечением. Пороги – это длинные плоские панели с усилением внутри, но они тоньше и менее массивны, чем лонжероны.
- Материал и толщина: Лонжероны изготавливаются из толстого металла, способного выдерживать большие нагрузки. Усилители и пороги обычно тоньше, так как их задача – локальное укрепление и защита.
- Видимость при осмотре: Лонжероны почти всегда скрыты под обшивкой и защитными элементами днища, доступны при разборке панели пола или снятии шумоизоляции. Усилители часто видны на стыках панелей или в дверных проёмах. Пороги хорошо заметны снаружи под дверями.
- Функциональные особенности: Лонжероны – основа каркаса, принимающая на себя силовые нагрузки при столкновениях и распределяющая вес кузова. Усилители предназначены для увеличения жесткости отдельных узлов кузова. Пороги выполняют защитную функцию и служат опорой для дверей.
Сочетание местоположения, формы, толщины и видимости помогает однозначно определить, где находятся лонжероны и чем они отличаются от усилителей и порогов на ВАЗ.
Вопрос-ответ:
Где именно на автомобиле ВАЗ расположены лонжероны?
Лонжероны находятся внутри кузова автомобиля ВАЗ и представляют собой продольные силовые балки. Они проходят вдоль днища с обеих сторон — от передней части кузова, около моторного отсека, до задней части, вплоть до багажника. Обычно лонжероны расположены под порогами и служат основной опорой для крепления различных элементов кузова и подвески.
Как визуально отличить лонжероны от порогов и усилителей на кузове ВАЗ?
Лонжероны — это внутренние продольные балки, их не видно напрямую без разборки обшивки или защиты днища. Пороги располагаются по краю пола кузова и видны снаружи как наружная часть под дверьми. Усилители обычно представляют собой дополнительные ребра жесткости, прикреплённые к лонжеронам или полу, они тоньше и служат для повышения жёсткости конструкции. Лонжероны массивнее и прочнее, несут основную нагрузку на кузов.
Какие признаки указывают на повреждения лонжеронов без их демонтажа?
О повреждениях лонжеронов можно судить по деформациям кузова, скрипам при движении, нарушению геометрии дверей (их сложнее закрыть или видны зазоры). Кроме того, появление ржавчины на порогах и днище в местах около лонжеронов может говорить о коррозии. Иногда при диагностике поднимают автомобиль и осматривают днище — видимые трещины, вздутия или следы сварки также указывают на проблемы с лонжеронами.
Как получить доступ к лонжеронам для осмотра или ремонта на ВАЗ?
Для доступа к лонжеронам нужно снять или частично разобрать внутреннюю обшивку салона, пороги и защиту днища. Часто приходится демонтировать коврики, сиденья и пластиковые панели. Снаружи может потребоваться снять подкрылки и часть арок колёс. Это позволяет осмотреть состояние металла, проверить на коррозию или трещины, а также провести ремонтные работы при необходимости.
Какие особенности расположения лонжеронов на популярных моделях ВАЗ, например, 2101–2107?
На моделях ВАЗ 2101–2107 лонжероны имеют классическое продольное расположение по бокам кузова, проходя под полом автомобиля. Они расположены близко к внутренней части порогов, соединяются с поперечными элементами рамы и кузова. Конструкция лонжеронов на этих моделях достаточно простая, без сложных изгибов, что облегчает их ремонт и замену. Однако из-за возрастных особенностей часто встречается коррозия именно в этих местах.
